千分尺是比游标卡尺更精密的长度测量仪器，适用于测量产品的外尺寸(长度、宽度、厚度）等,量程范围在0～25mm之间。当然还有更大量程范围。

千分尺的读数方法图解

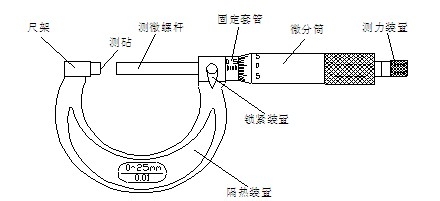

1、千分尺有很多种，常见的为外径千分尺，用来测量所测物的外尺寸，它有测钻、测微螺杆、锁紧装置、固定套筒、微分筒及棘轮组成。

老师傅都是这样使用千分尺读数的

2、读数前检查。测钻应该光滑平整，且微分筒能够灵活转动。

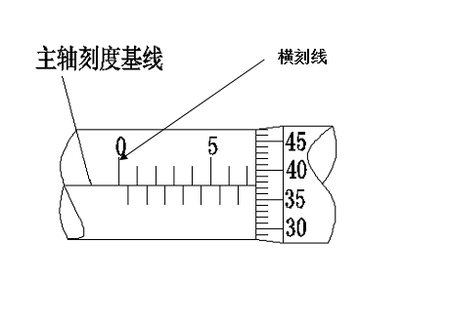

3、校零。要保证微分筒前沿与横刻线对其，主轴刻度基线与微分筒的零刻线对齐。

老师傅都是这样使用千分尺读数的

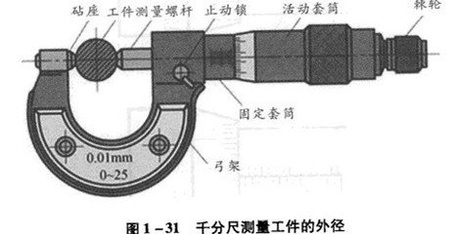

4、测量物体时，首先旋转棘轮将测钻与测微螺杆的距离调到稍大于物体尺寸，然后将被测物放入其中，慢慢旋转棘轮至发出咔咔声时方可开始读数。

老师傅都是这样使用千分尺读数的

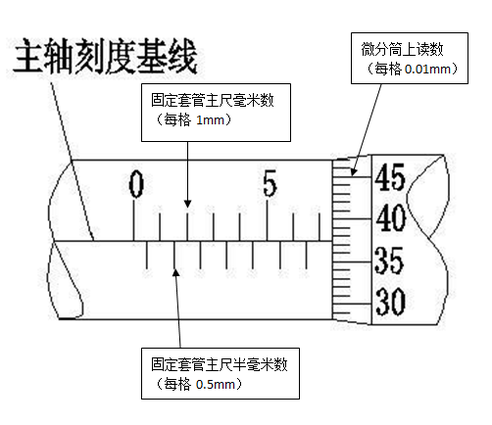

5、千分尺主要刻度标识如下：

老师傅都是这样使用千分尺读数的

6、千分尺读数=固定套管主尺读数+微分筒上读数，实例如下（若读数中遇到套管主尺的0.5mm刻度线与微分筒前沿处于似压非压的情况，应根据微分筒上读数来确定其是否计入读数，若微分筒上读数大于或等于0则计入读数，否则不计入读数）。

老师傅都是这样使用千分尺读数的

特别提示

1.千分尺主尺每格1mm，微分筒每格0.01mm，千万不要弄错！

2.读数的时候要注意视线与刻度垂直，否则读出来的数据会产生误差。

千分尺结构图

老师傅都是这样使用千分尺读数的

千分尺的使用方法

1、清洁千分尺的尺身和测砧。

2、然后将千分尺校对零线。

3、将被测件放到两工作面之间，调微分筒，使工作面快接触到被测件后，调测力装置，直到听到三声“咔、咔、咔”时停止。

看了以上的千分尺读数方法图解及使用方法，相信大家都差不多了解了千分尺平时是怎么读数的，知道了如何正确使用千分尺
