最近打算玩一下STM8, 只为了消化一下我的库存，因为我曾经买过几个型号的STM8单片机，但是一直没用来DIY啥。我对STM8熟悉程度远不如STM32, 后者是流行广泛的ARM核，STM8却是ST独家的架构。

STM8 CPU是在ST7基础上增强，有人说是从6502演变来的，我看倒也不像。学习了一下历史，Motorola的6800演变出来的6805/6811/6809三个分支，以及6502这个与6800有渊源的CPU，从寄存器和指令集上看STM8是和它们有相似之处的，不过差异的地方也很大。作为一个8位MCU，STM8的寻址范围居然达到16M byte（我不信ST会给8位机配上1M以上的ROM或RAM），寻址模式就很多了，间接内存访问比x86都复杂，看惯了RISC的CPU更不能忍。好吧，虽然指令集复杂，STM8的执行速度还快，反正不会纯用汇编来开发。

ST并没有提供STM8的C编译器（汇编器是有的），需要用第三方的。Cosmic C编译器有免费License的版本可以用，这也是ST推荐的，我就装了一个来试。ST官方支持的还有Raisonance的编译器，此外IAR也有STM8的开发环境。

试写了个C程序测试，可以用STVP连接ST-Link下载程序，但我觉得还需要个能反汇编看编译结果的东西。Cosmic工具链里面没有反汇编程序，ST的汇编工具里也没有，STVD既然能跟踪调试应该有，但我没能把它用起来。

干脆自己写一个STM8反汇编工具吧，也练下手怎么写。

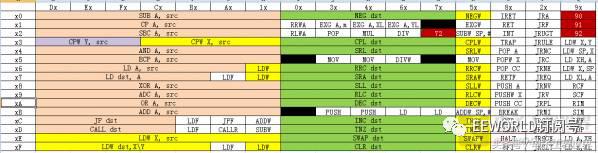

先研究下STM8的指令集，这是一种典型变长指令集，除了前缀字节，操作码就在一个字节里面。于是我照着手册统计了一张表出来：

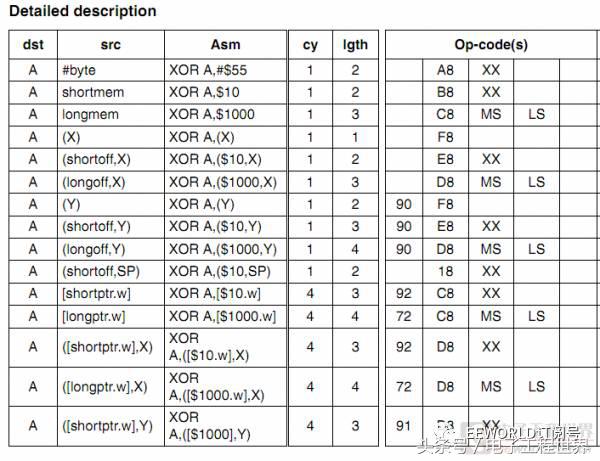

一个字节能表示的范围除了 0x90, 0x91, 0x92, 0x72 用来做指令前缀，其它几乎都用来作操作码了。当然许多指令都有多种寻址模式的（比如加法是谁和谁相加，需要指定），因此用了不止一个操作码。算上寻址模式，256种指令都不够用的，所以STM8靠前面增加前缀字节来扩展。从手册里面截一个例子如下(这是XOR指令的多种编码)：

在指令的操作码后面就是提供数据或地址的字节了，长度由操作码加上前缀来决定。

编写反汇编程序就是写一个根据字节数据流的查表过程。上面我做的那个表只是划分了指令的分布，涉及到寻址模式的细节还是得一边写一边查手册。从表上看，操作码的高半字节大概可以把指令划分为几类，再用低半字节去细分指令，于是我的程序解码第一步就是一个 switch-case 结构来划分任务：

代码请点击阅读原文

解码的结果是放到全局变量里面的，返回值只代表了指令是否有效。例如，表格最右边一列的指令我是这样解析的：

代码请点击阅读原文

主要是靠 format() 函数根据当前的指令前缀来翻译操作码：指令名称，寻址的第一操作数、第二操作数。若一共写 256 个 case 分支就太繁琐了，需要抓住共性，像表格中绿色背景的这一组指令我是这么处理的：

代码请点击阅读原文

在给 format() 这个函数的参数中，指令和操作数类型都是用数值来表示的——用 enum 定义：

代码请点击阅读原文我想这么写而不是直接写字符串的原因是，字符串万一写错了很难检查出来。写成常量编译器可以检查，再统一对应到字符串即可。

format() 函数是这么实现的：

代码请点击阅读原文

下面就是解码成功后的翻译过程了，用 get_extra() 函数从代码数据中提取操作数(立即数、地址等)，存放到dat1, dat2两个整型数，供后面用 printf() 输出。至于 printf() 需要的格式字符串，实际上是由解码得到的 Str_opr1, Str_opr2 结果提供的。这里还要特殊处理一下带位操作的指令（BCCM, BCPL, BRES, BSET, BTJF, BTJT这几个），其中的位是编码在操作码当中的，我在 format() 函数中并不把这个位编码作为一个操作数，尽管从汇编语言角度它应该是算一个操作数。

代码请点击阅读原文

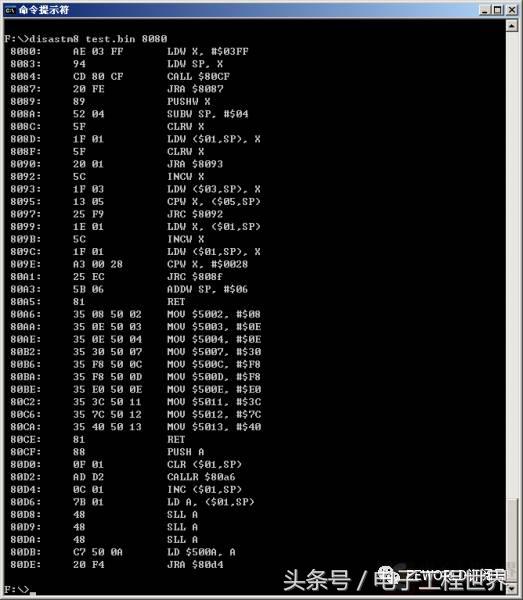

完整的源程序附在后面。贴一个运行的结果：反汇编内容是我写的LED点灯测试程序，不包括中断向量表。

暂时还不能确定指令有没有遗漏，后面边用边检查吧。
