故障现象

接收一台iPhone6s，无法打开前后置摄像头，客户反映手机进过水。

维修过程

对于手机进水引起的各种故障，首先得仔细观察并处理主板进水部位。

一般iPhone6s前后置摄像头都打不开，思路是先修前置摄像头。测量前置摄像头连接

座J3100的二极体值，当测量到第18脚时，此脚的二极体值为无穷大，正常应该在350左

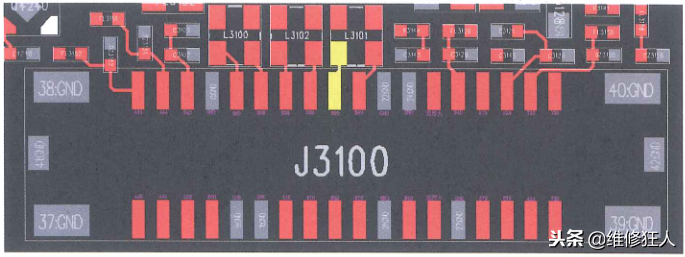

右。查看PCB点位图，第18脚通往L3103，如图所示。

iPhone6s进水后前后置摄像头都打不开维修思路讲解

测量电感后端的二极体值是正常的，那么证明MIPI总线到CPU线路是正常的，没有断

线，一般是电感L3101虚焊或者损坏。

测量电感L3101正常，加焊L3101后测试前置摄像头故障修复。

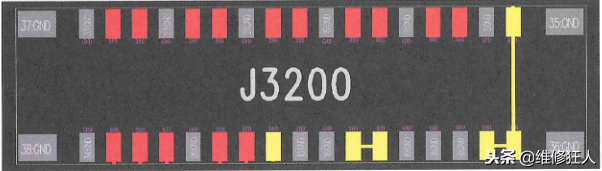

接下来修后置摄像头，还是先测量后置摄像头连接座J3200（见图）的二极体值，无异常。

iPhone6s进水后前后置摄像头都打不开维修思路讲解

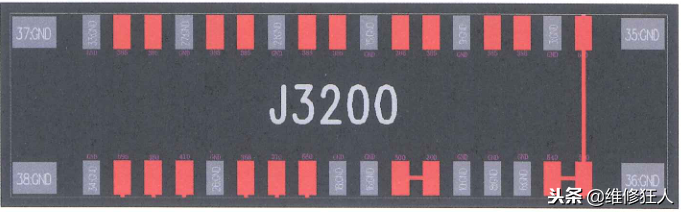

再测量后置摄像头1.2V、1.8V、2.85V供电（见图）。

iPhone6s进水后前后置摄像头都打不开维修思路讲解

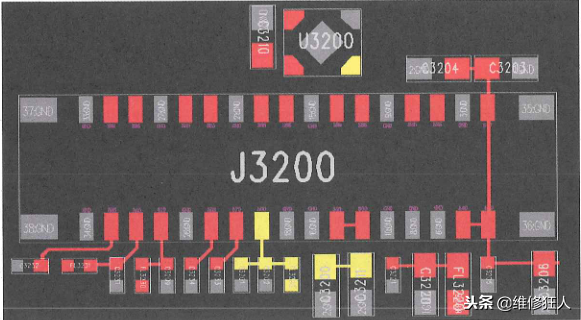

当测到2.85V供电（见图）时，发现无2.85V供电，2.85V供电是由U3200转换而

来的，维修中可以拆掉U3200短接1脚和4脚来判断是否为转换管损坏导致的无电压输出。

iPhone6s进水后前后置摄像头都打不开维修思路讲解

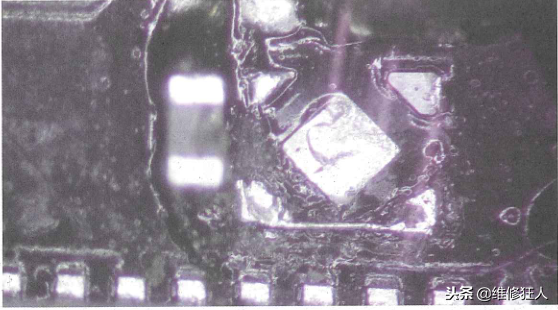

2.85V电压转换管的焊盘如图所示。

iPhone6s进水后前后置摄像头都打不开维修思路讲解

短接后进系统测试。后置摄像头已经可以打开，但是不能这样收工，短接U3200是

为了判断故障，实际的维修中还是要把U3200装上。装上U3200后维修结束。
