故障现象

iPhone7调制解调器固件无版本。调制解调器固件无版本被简称为无基带。

维修过程

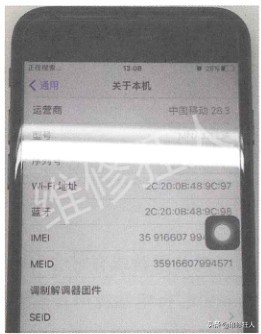

手机可以开机，显示屏左上角显示正在搜索，查看关于本机里没有调制解调器固件版

本，如图所示。

能开机进入系统，只是认不出基带，显示无调制解调器固件，说明基带CPU没有

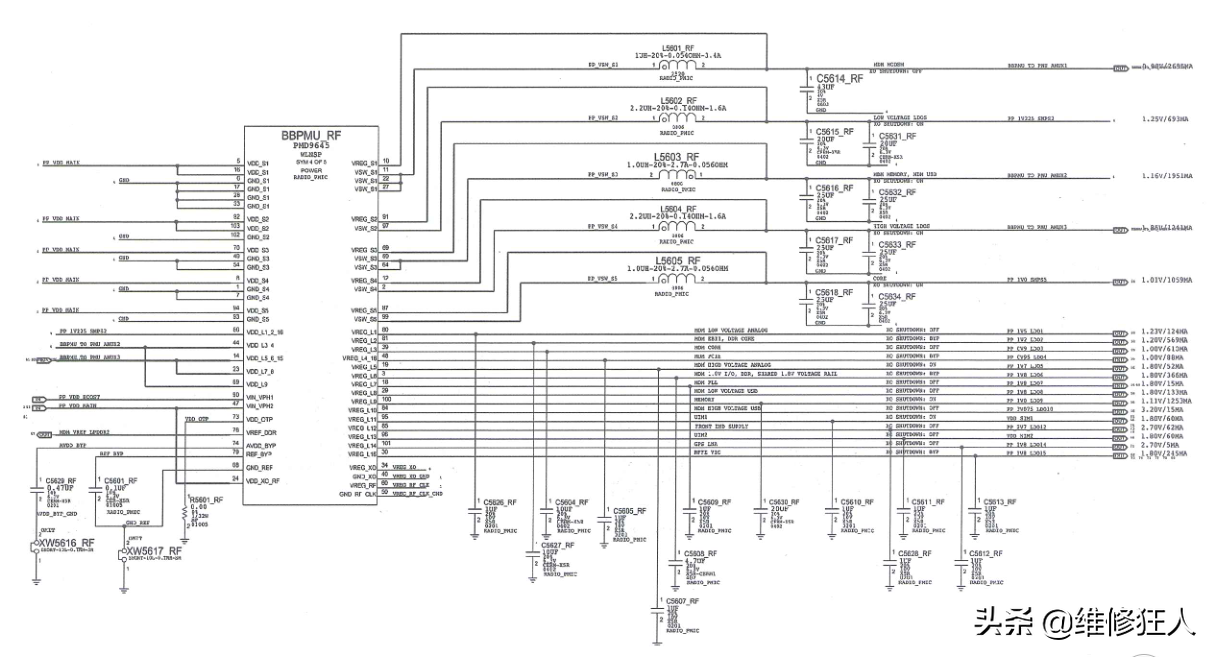

正常工作。基带CPU的工作条件有供电、时钟、复位，都是由基带电源芯片提供

的。基带电源芯片的相关电路如图所示。

下面先测量基带电源芯片输出的供电是否正常。

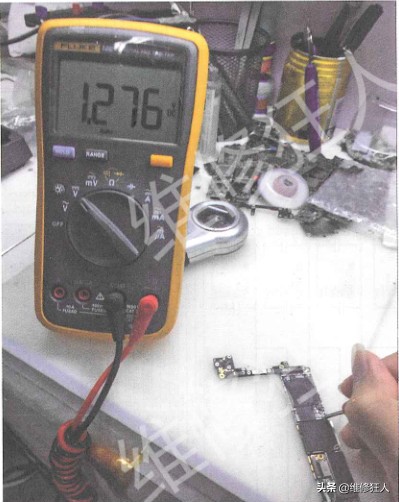

拆机取出主板，给主板接上可调电源，开机测量基带电源芯片的PP_1V225_SMPS2供

电有1.2V左右，如图所示。

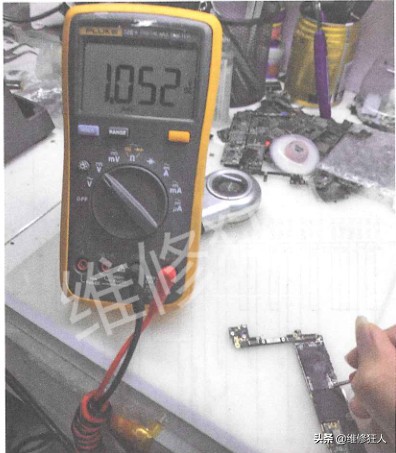

测量基带电源芯片的BBPMU_TO_PMU_AMUX2供电有1.0V左右，如图所示。

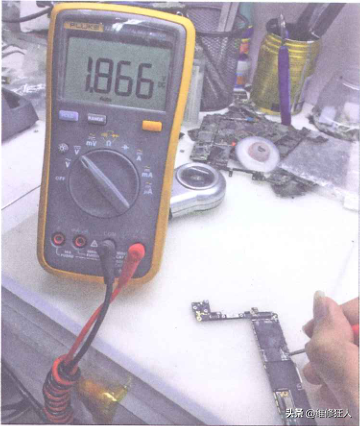

测量基带电源芯片的BBPMU_TO_PMU_AMUX3供电有1.8V左右，如图所示。

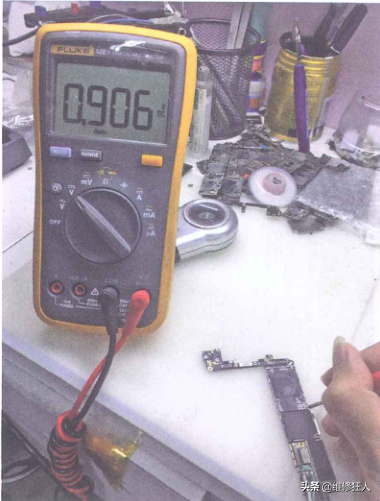

测量基带电源芯片的PP_1V0 SMPS5供电有09V左石，如图所示。

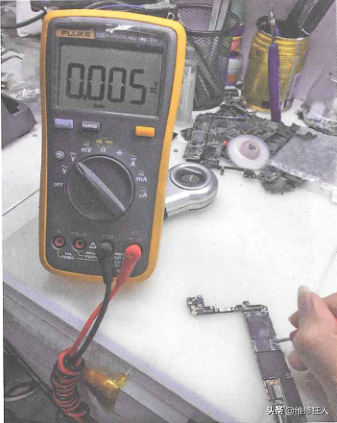

测量基带电源芯片输出的BBPMU_TO_PMU_AMUX1供电电压约为0V，如图所

示，说明 BBPMU _TO _PMU _AMUX1供电不正常

根据射频电路的工作原理分析，当基带CPU工作后，基带CPU与基带电源芯片通信、

基带电源芯片再输出BBPMU_TO_PMU AMUX1供电给基带CPU，无此电压，说明基带

CPU 没有工作。

其他供电都正常，说明基带电源芯片没问题，而基带CPU不工作应该是基带CPU与主

CPU通信不正常导致的。因为主CPU的焊接难度比基带CPU的焊接难度高，所以把基带

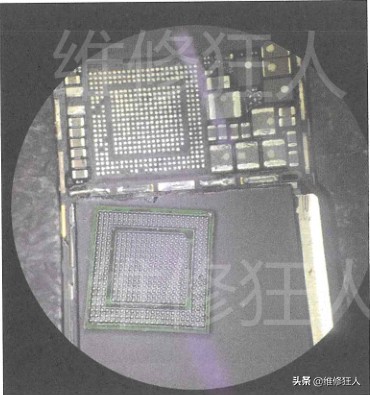

CPU拆下来，通过测量基带CPU焊点的二极体值进行判断，把基带CPU拆下来后发现掉了

几个焊点，如图所示。

通过与电路图、PCB点位图对比，确认所掉点都是空点。用万用表测量了基带CPU与

主CPU通信的数据线的二极体值也正常.

根据以往维修经验知道基带CPU虚焊的情况也比较多，心想故障会不会是基带CPU虚

焊导致的呢？将基带CPU植好锡，焊接回主板上，焊接完毕后把主板装回手机中，开机进

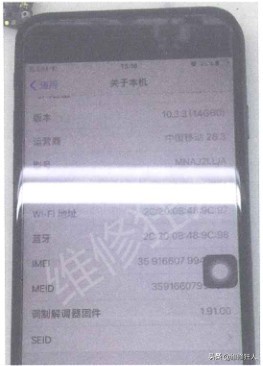

入系统手机左上角显示“无SIM卡”，在关于本机里面查看调制解调器固件，发现能看到调

制解调器固件版本，如图所示。

能看到调制解调器固件版本，说明基带CPU已经工作了。维修到此结束。
