苹果7无服务，并且重复搜索信号，经常维修的朋友估计会想到基带电路故障的通病。

拆掉基带电源BBPMU_RF,通过测量发现6、17、28、33 脚断线。

[手机维修自学教程]苹果7基带电路原理分析基带故障维修技巧7

这四个脚是做什么用的呢？

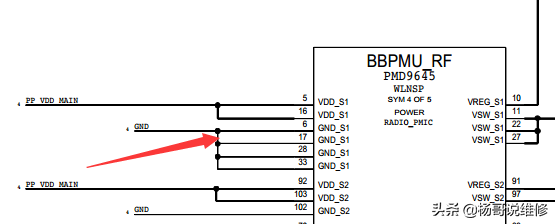

我们来看看苹果7的工作原理图：

[手机维修自学教程]苹果7基带电路原理分析基带故障维修技巧7

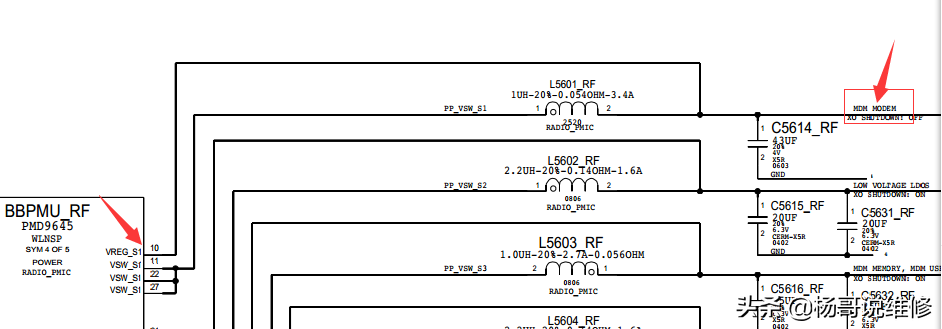

大家通过上面的图可以看到6、17、28、33脚是S1电路的接地脚。如果这个几个接地脚无法正常接地，将会影响S1的正常输出。S1是做什么用的？大家看看下图即可明白。

Modem（调制解调器的供电）。

[手机维修自学教程]苹果7基带电路原理分析基带故障维修技巧7

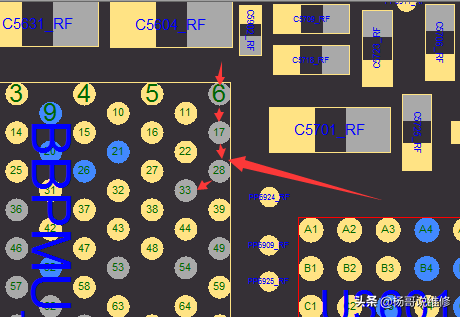

在实际的维修中，取下基带电源，测量一下这四个点是否正常接地，为了安全起见，可以直接将四个点补连。

对于常见的通病，大家在维修时为了提高效率，可以重点一下。针对这个故障也可以优先考虑。

与你一起终身学习，这里是杨哥说维修。欢迎大家我们，一起交流分享。
