摇表是电工常用的一种测量仪表，主要用它测试电气设备对地以及相间的绝缘电阻，绝缘电阻越大，该设备的绝缘性就越好，安全系数就越高。所以任何电气设备以及电气线路在上电之前都要做绝缘检测。接下来我们就了解一下摇表的使用方法。

学会了摇表的使用方法，轻松绝缘检测

摇表

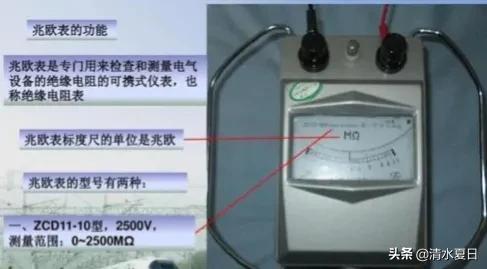

☞摇表也叫兆欧表，是用来测量被测设备的绝缘电阻和高值电阻的一种仪表。

学会了摇表的使用方法，轻松绝缘检测

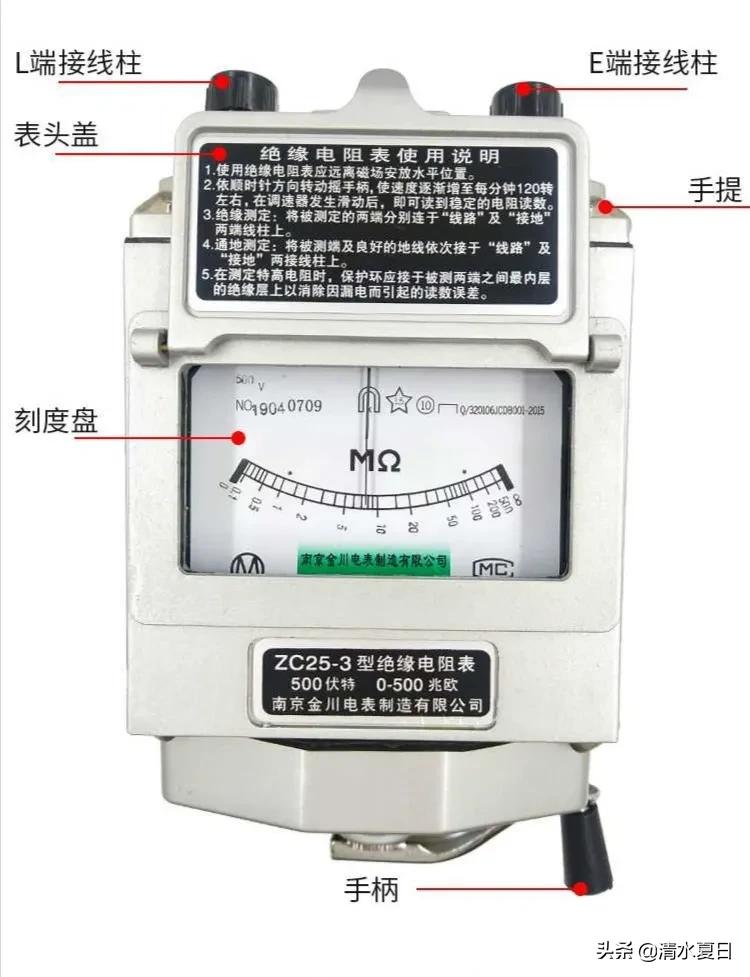

☞该仪表主要由一个手摇发电机、表头和三个接线柱(即L:线路端、E:接地端、G:屏蔽端) 组成。

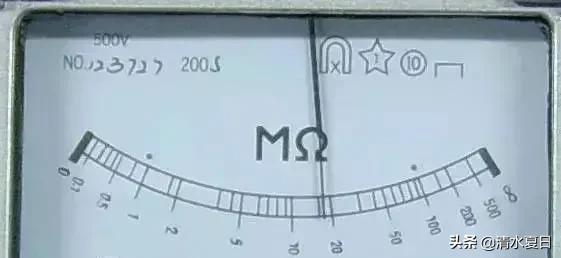

☞它的刻度是以兆欧(MΩ)为单位的。

摇表的使用方法

摇表的使用方法

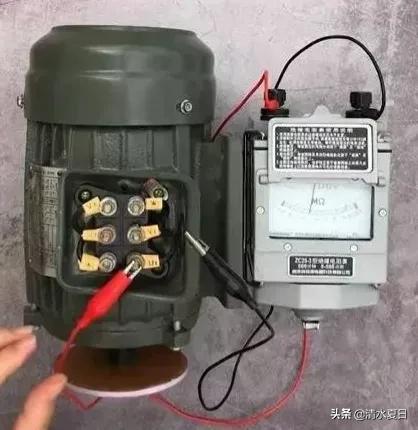

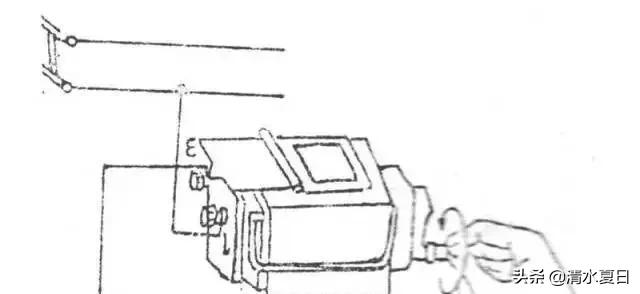

☞第一步是将该设备接到被测式设备端。接线柱E要可靠接地，接线柱L与被测线路相连。

学会了摇表的使用方法，轻松绝缘检测

☞第二步按顺时针方向由慢到快摇动摇表的发电机手柄，一分钟后，待数据线稳定后读取数值即可。

学会了摇表的使用方法，轻松绝缘检测

☞第三步如果在安全阻值范围之内则表示该设备绝缘性良好，否则，需要检查设备隐患后重新测量。

学会了摇表的使用方法，轻松绝缘检测

使用注意事项

1、测量设备的绝缘电阻前，必须先切断设备的电源，再接线。如果有电感、电容等设备需要先放电，再测量。

2、在测试前，应当先确保设备指针为指零状态。

3、摇表测量完毕，应立即使被测物放电。在测试未结束前不得触碰测量设备，避免触电。

学会了摇表的使用方法，轻松绝缘检测

摇表的工作原理

其内部主要由由中大规模集成电路组成。改表具有输出功率大，短路电流值高，输出电压等级多（有四个电压等级）。

工作原理为内部电池经过DC/DC变换产生高压直流，通过E极经过被测物体到达L极。在LE两端的电流经过V/I变换运算得到绝缘电阻阻值通过指针或显示器显示。

摇表的应用

摇表被广泛应用到电力、邮电、通信、机电安装和维修以及利用电力作为工业动力等设备的绝缘电阻的测试。
