前言：

昨天了谈了视频监控系统的线缆统计，今天就来谈谈门禁系统中线缆的计算，门禁系统线缆数量的统计要按照什么方式来计算呢？如何计算准确呢？门禁系统涉及到线缆比较多，如何分开计算呢？看完本篇文章你就知道了。

正文：

要做好一个门禁系统线缆的数量计算，必须要知道门禁系统的组成。

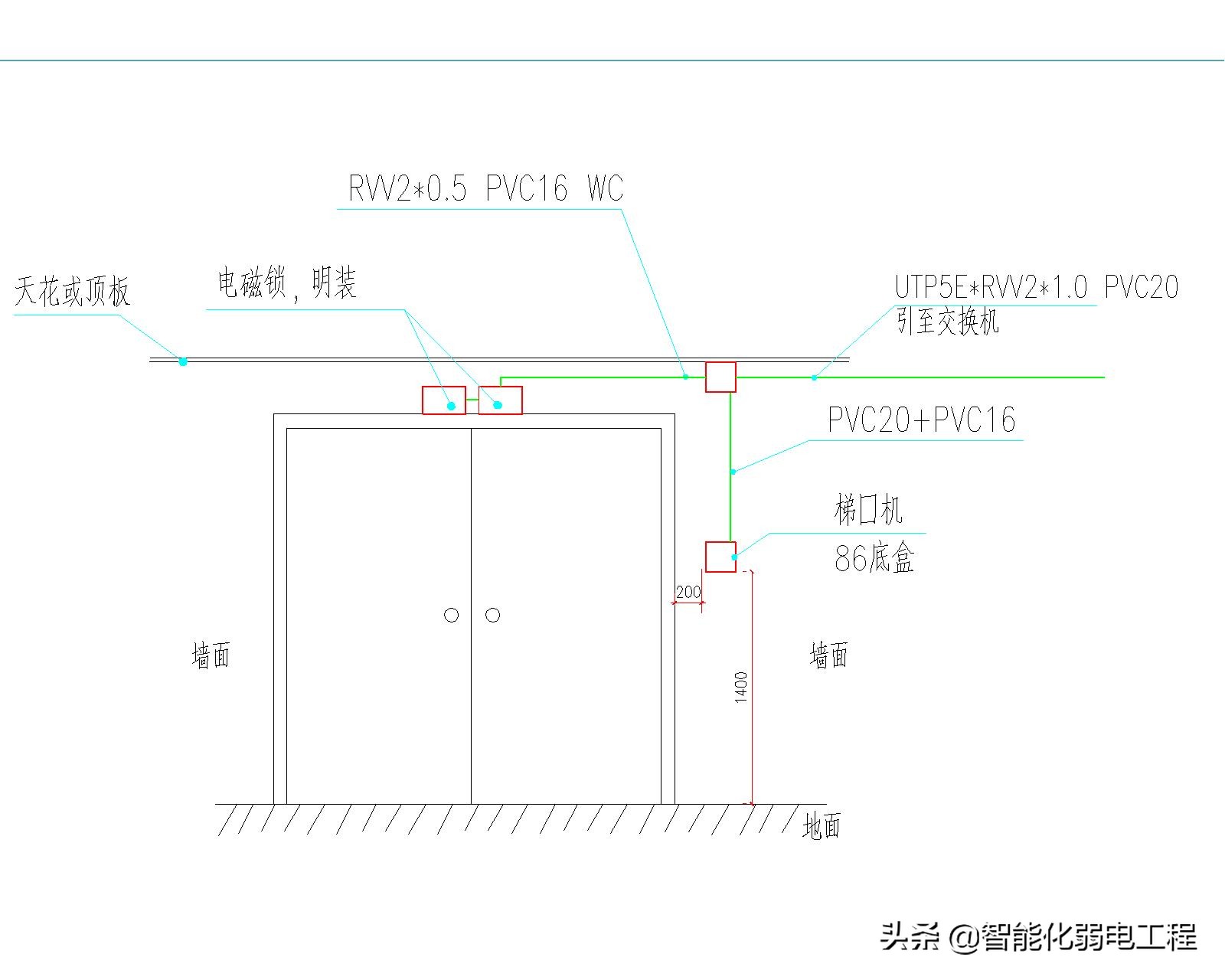

先看一个门禁系统的安装大样图

大家可以看一下上面的大样图，我简单的介绍一下，这是一个双扇门，安装了两把电磁锁，梯口机位置预留的86盒，这个一般安装门禁读卡器，门禁读卡器通过线缆连接到就近的门禁控制器，门禁控制器在接入到就近的交换机，这是联网型的门禁系统。这个86盒的位置如果装一个门禁一体机（何为门禁一体机呢？就是读卡器和控制器集成在一台机器上），那么直接接入到就近的交换机。这就是门禁系统的联网方式。

下面简单说一下各个设备之间的线缆型号，下面是常用的线缆型号

电磁锁的预留线缆为RVV4*0.75

门禁读卡器的预留线缆型号为UTP5E+RVV2*0.5

开门按钮的预留线缆型号为RVV2*0.5或者UTP5E

门禁控制器的预留线缆型号为UTP5+RVV2*1.0

上面我们介绍了门禁系统的联网方式和需要线缆的型号，那么我们就开始进入

关键工作内容的介绍，那就是这些线缆的数量如何统计？

先说电磁锁线缆RVV4*0.75，这个要是到旁边的门禁一体机或者就近的门禁控制电源，这个一般距离为10米左右，如果门禁电源在比较远的位置，那么就需要统计水平距离就可以了。

如果电磁锁线缆RVV4*0.75到门禁控制器的距离，就是门禁控制器到电锁的水平距离加上10米就可以了。

门禁读卡器的线缆数量到门禁控制器的就是水平距离加上两头垂直预留，然后预留1.5米左右。

开门按钮到门禁控制的距离和门禁读卡器的距离基本一样

开门按钮到门禁一体机的距离一般为墙面的厚度，预留0.5米

门禁控制器到就近的交换机距离呢？

这个直接通过图纸算出来垂直距离，然后加上水平距离，两头预留1米，为什么预留这么长，一般要进入设备箱子或者机柜，也需要距离。

上面介绍的方法为通用方法，就是比较常用的方法，一般家用预算员常用的方法。

如果现场环境比较复杂，安装位置不是确定，变化大，需要安装图纸和项目实际情况来定。

由于门禁系统的安装常涉及到开槽布管，这一段的距离也要统计，别以为一个门禁系统上面的开槽距离也就1米，那么几千个门禁呢？几千米，一米开槽的价格就可以报到15元，甚至更多，加上管路的设备材料和施工费，这是一笔比较大的金额。

好了，谈这么多，下次说停车场管理系统
