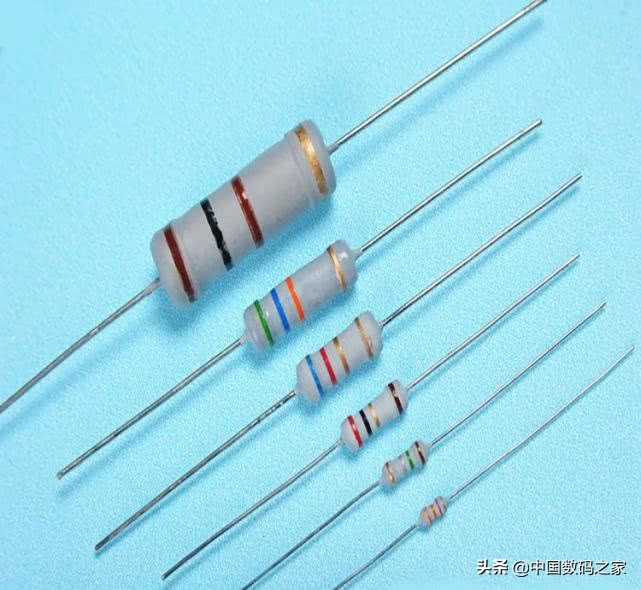

电阻是电子产品中最常见、应用最多的电子元件，常用R来表示。电阻的单位是欧姆，用符号Ω来表示。对于电阻来说，其主要参数就是电阻值的大小。有的电阻上面用数字标识阻值大小，而更多的是在电阻上涂上各种颜色的色环来标示电阻的大小，这就是色环电阻。

科普小知识，带你认识色环电阻，瞬间读出电阻值

根据色环的数量，一般分为四环电阻、五环电阻等。电阻上每种颜色的色环代表不同的含义，有的色环表示数字，有的色环代表误差。具体含义如下：

黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 金表示误差5% 银表示误差10% 无色表示误差20%。

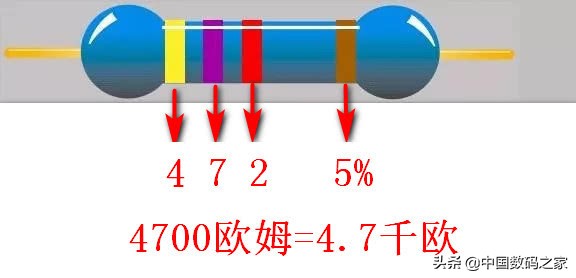

四色环读数方法：

第一个色环，表示电阻阻值的第一位数字；

第二个色环，表示电阻阻值的第二位数字；

第三个色环，表示乘的倍率（10的几次幂，是几表示乘10的几次方，或者说前两个色环读数后加几个0）；

第四个色环，表示误差，即精度，常见电阻多为金色，误差5%。

科普小知识，带你认识色环电阻，瞬间读出电阻值

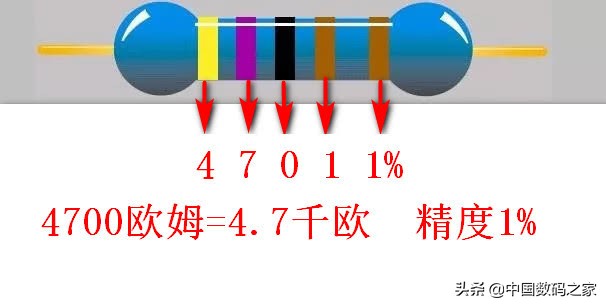

五色环电阻比四色环电阻精度更高，五条色环电阻的阻值读取方法如下：

第一个色环，表示电阻阻值的第一位数字；

第二个色环：表示电阻阻值的第二位数字；

第三个色环：表示电阻阻值的第三位数字；

第四个色环：表示乘的倍率（10的几次幂，是几就乘10的几次方，或者说前三个色环读数后加几个0）；

第五个色环：误差（常见是棕色，误差为1%）；

四色环电阻误差一般是5-10%，五色环电阻常为1%，精度提高了很多。

科普小知识，带你认识色环电阻，瞬间读出电阻值

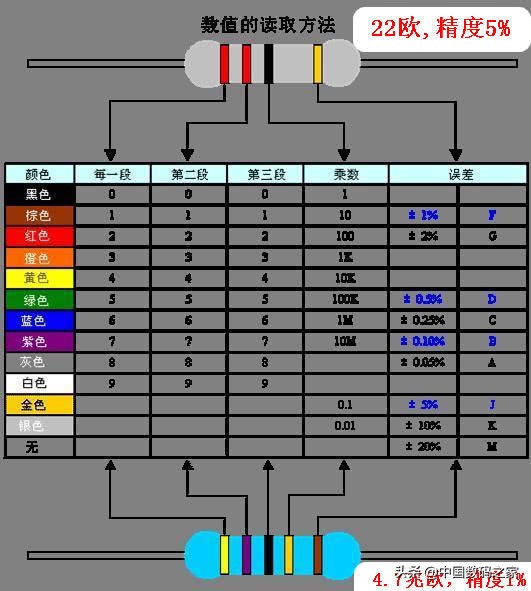

完整的四环电阻与五环电阻各色环对应表，如下图所示。

科普小知识，带你认识色环电阻，瞬间读出电阻值

可是色环电阻两边都是色环，从哪边开始读数呢？仔细观察，你会发现，最后一个色环与前面的几个均匀分布的色环距离较远，这样就可以确定哪一个色环是最后的一个。

了解了上面的知识，只要看到色环电阻，就可以迅速读出电阻的阻值大小，比用万用表测量都快得多。怎么样？涨知识了吧！

科普小知识，带你认识色环电阻，瞬间读出电阻值
