各位好久不见，今天给大家带来的拆解小米10400mAh移动电源+TB廉价PCB改装

拆解小米10400mAh移动电源+廉价PCB改装

【外观】外观略，基本没怎么变过

【参数】4节18650电芯，电压3.7V，容量10400mAh，输入5V1A输出5V2.1A ，参数中规中矩

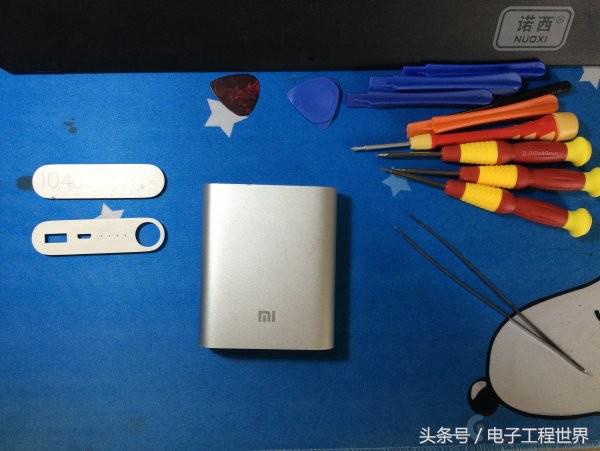

下面直接开始拆了，我没有热风枪，直接电吹风加热，撬下前后塑料片，双面胶粘贴的。

拆解小米10400mAh移动电源+廉价PCB改装

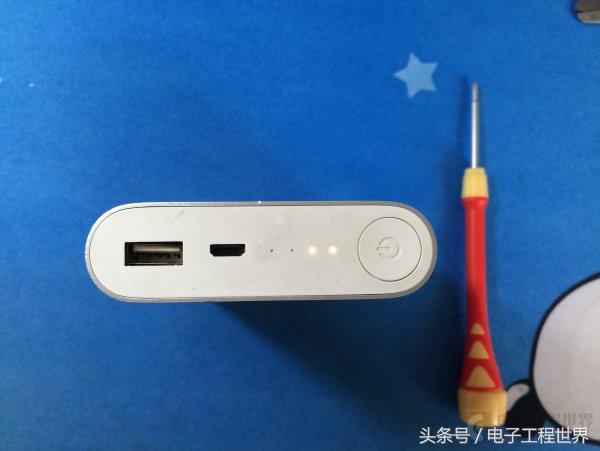

卸下黑色螺丝

拆解小米10400mAh移动电源+廉价PCB改装

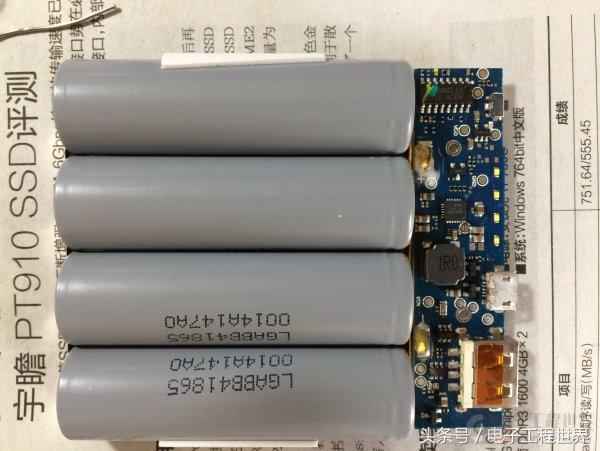

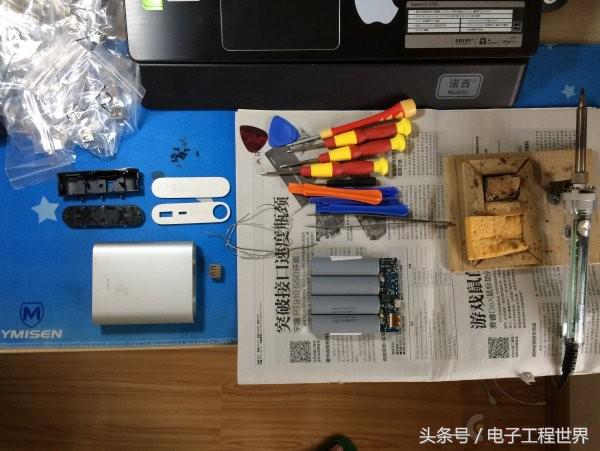

卸下黑色螺丝后，就可以直接抽出内部的电池和PCB，可以看出铝壳的做工还是可以的

拆解小米10400mAh移动电源+廉价PCB改装

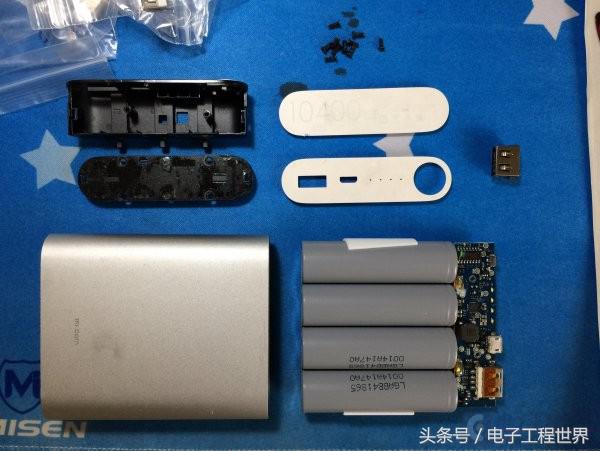

右上角的袋里装的是我从TB买的USB母座，各种型号都有，以后可能会用到，这款移动点电源用的是短体USB座，可能是因为考虑内部空间，所以选择了短体USB

拆解小米10400mAh移动电源+廉价PCB改装

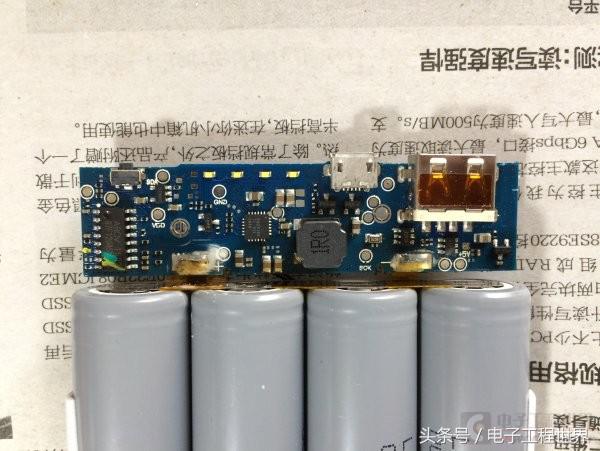

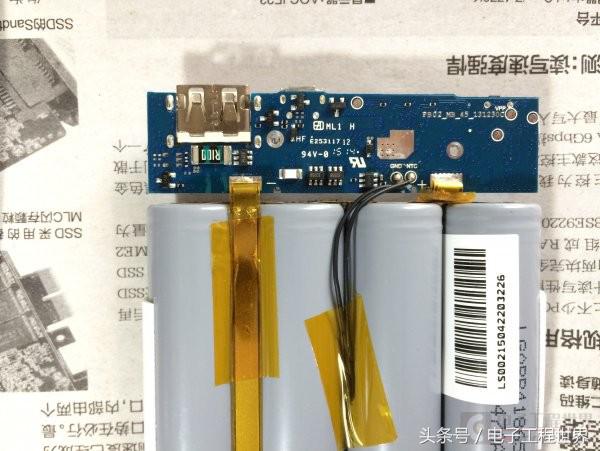

可以看出原装的PCB做工还是可以的，但是为什么焊盘那么脆就不得而知了，也有可能是我电烙铁温度问题

原装PCB还带温度传感器的接口，在两个电芯中间装有温度传感器

拆解小米10400mAh移动电源+廉价PCB改装

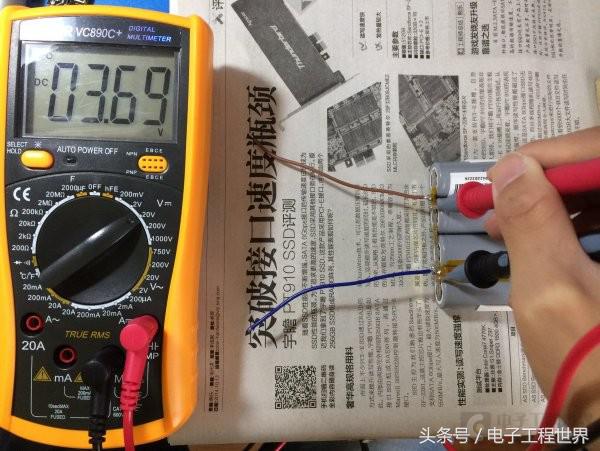

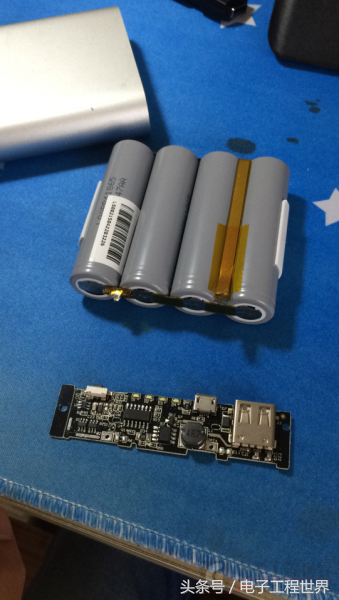

TB的廉价PCB，输出电压正常，电芯电压正常

拆解小米10400mAh移动电源+廉价PCB改装

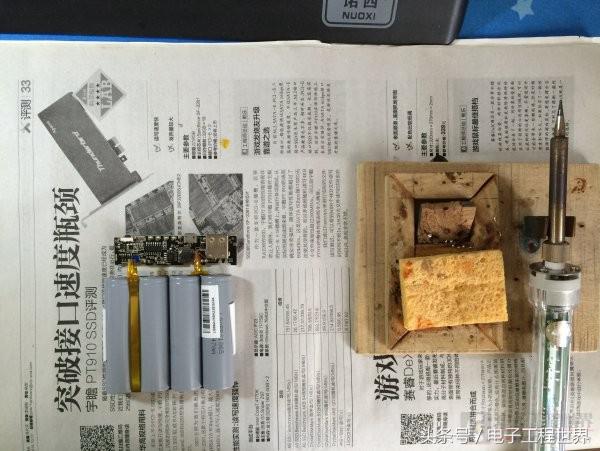

复原移动电源，不小心手被戳破了。。。

拆解小米10400mAh移动电源+廉价PCB改装

完美点亮，可以充放电，完结~

拆解小米10400mAh移动电源+廉价PCB改装

以上图文内容均是EEWORLD论坛网友：国土安全局 原创，在此感谢。
