在工控行业干久了，经常会自嘲“一入工控深似海，从此红尘是路人”，不知诸位看官有没有这样的体会，工控领域打拼多年，我特别有这种感受。

今天我就跟大家聊一聊现场执行器的电气部件—变频器。变频器作为工业现场中具有调速、节能等重要特性，自90年代至今发展迅速，广泛的应用于各行各业。但是变频器对于初接触的人来说是非常神秘的，传统继电器电路控制需要通过大量的继电器来进行逻辑转换，发现变频器只需要通过几组参数设置就能达到控制要求，可谓便捷性大大提高!

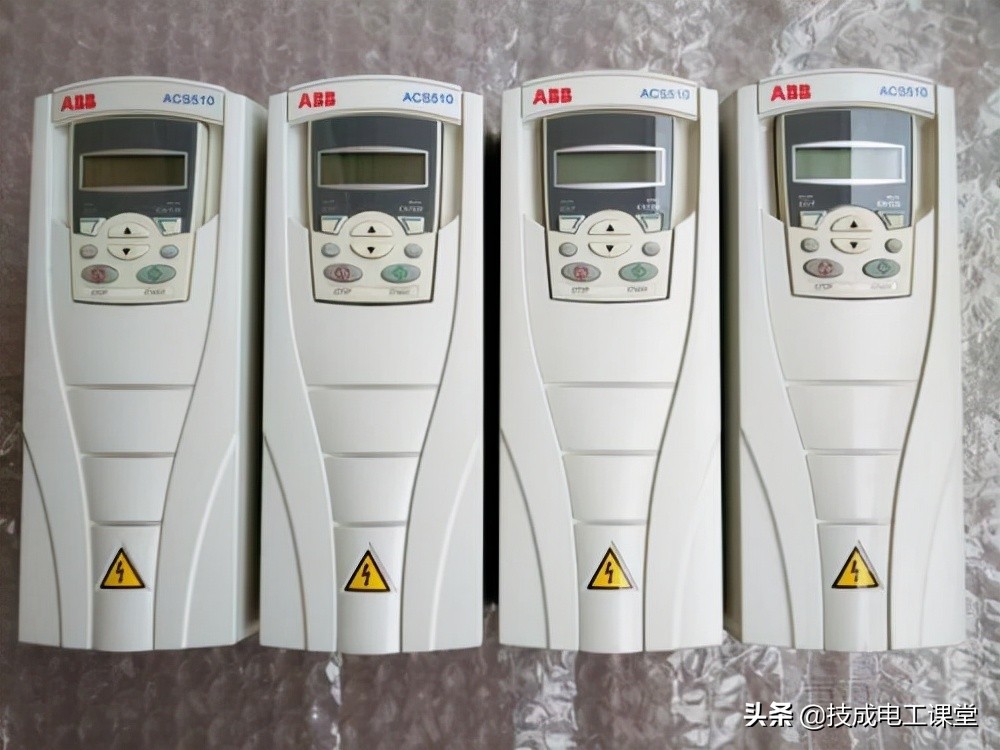

下面我就用ABB变频器ACS510给大家介绍一下如何通过面板实现对三相异步电动机的控制。

一、ABB变频器的接线

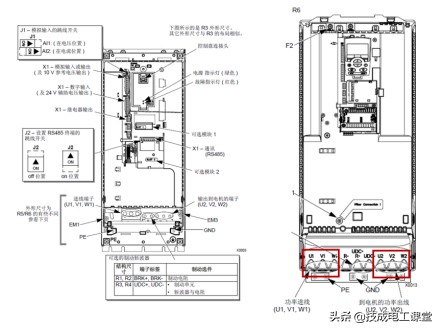

如上图所示为ABB变频器ACS510的外形与接线部分，可看到左边部分为模拟量输入、数字量输入与继电器输入与电源指示、通讯接口等。主要为控制电路多功能端子的输入、输出。右边部分为变频器的主电路部分，含有U1、V1、W1进线电源端子，BRK+、BRK—为制动电阻端子，UDC+、UDC—为斩波器与制动单元的端子(直流母线电压也可通过此端子测量)，U2、V2、W2为输出到电机端子的接线。这里要重点说明一下，传统品牌变频器主电源端子输入也有标注为R、S、T与L1、L2、L3，输出部分多数为U、V、W。所以在接ABB变频器的时候输入与输出部分一定不要接反，一旦接反将直接会导致炸变频器IGBT模块。

二、控制及显示概述

每一种变频器都会有一个操作键盘或称为BOP面板，其作用就是参数设置、运行数据监控、变频器参数的备份与下载。在使用任何一款变频器之前，都必须先了解该变频器型号的面板的功能使用。下面我以ACS510面的面板给大家介绍。

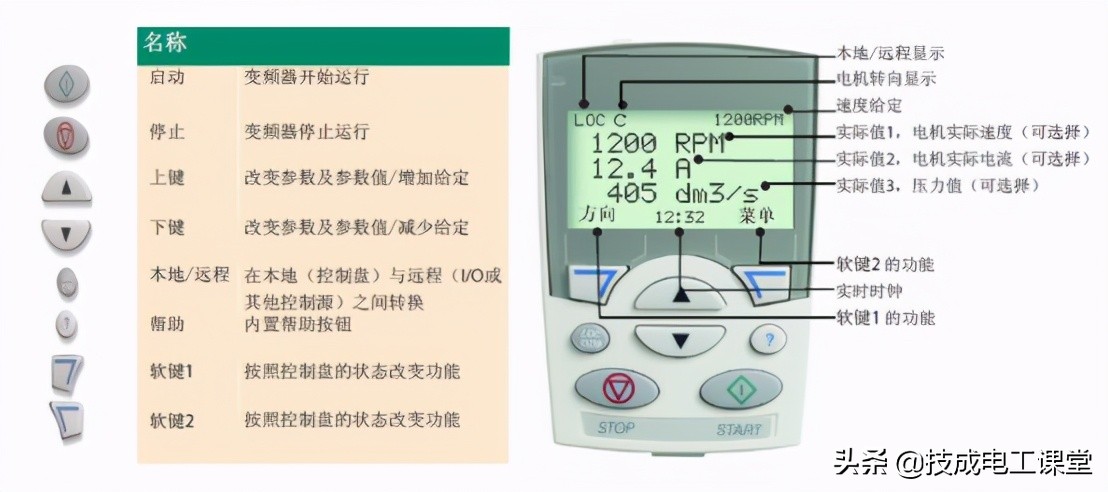

ABB变频器有两种面板，一种的中文面板如上图所示为中文面板，还有一种是英文面板，其显示部分只有一行。所以在购买变频器时，一定要注意备注为中文面板。根据显示部分，可以通过菜单键(软键2)进入1级菜单，进行功能参数的设置。键盘上LOC/REM为远程和本地切换键。如果需要进行面板控制，则需要进行一下几步：

第一步：当本地控制时，按下LOC/REM键，当显示屏上显示LOC(本地)表示变频器处于本地控制，即控制命令来自于键盘。当显示屏上显示REM(远程)表示变频器处于远程控制，即控制命令来源于多功能端子或通讯的方式。

第二步：当变频器处于本地控制时，按下START键，此时变频器处于运行状态。

第三步：当变频器处于运行状态时，通过按(上键/下键)增减变频器的运行频率，就可以实现变频器的速度调节，按下STOP即变频器停止。

第四步：在实际使用时，还需要将电机铭牌的参数包含频率、电流、电压、转速等参数设置到变频器中，以实现变频器对电机的功能保护。当然，如果变频器的功率与电机的功率匹配则不需要另行设置。

三、总结

变频器的调试与工程应用其实并不难，我们将在本公总号开辟专栏，专门介绍讲解变频器的工程调试与应用。包含常见的多段度、恒压供水、张力控制等参数的设置、故障处理与维护。同时，近期也在官网上架了一门【0基础玩转变频器】免费课程，也推荐诸位读者去看一看。

下一篇，将介绍ABB变频器ACS510如何实现外部端子控制。
