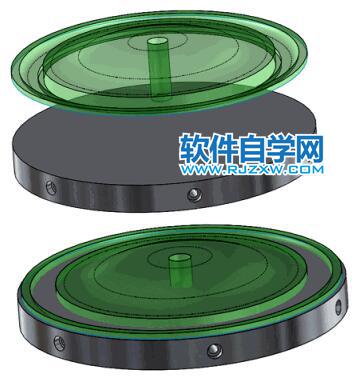

第1步、打开零件后，单击插入 > 特征 > 相交 solidworks2020怎么使实体相交以修改零件几何体_办公百科网

。

第2步、对于实体、曲面或平面，选择要相交或合并的实体。

第3步、选择覆盖曲面上的平面开口以覆盖曲面上的平面开口。

第4步、单击相交。

第5步、您可以从最终结果中排除的区域突出显示在图形区域中，并且列在区域列表下的要排除的区域中。

第6步、选择要排除的区域。

第7步、您可以在 PropertyManager 或图形区域中选择要从最终结果中排除的区域。

solidworks2020怎么使实体相交以修改零件几何体_办公百科网

第8步、根据需要选择选项：

1、合并结果单击 solidworks2020怎么使实体相交以修改零件几何体_办公百科网

后，形成所包括区域的联合。如有可能，接触的区域将形成一个实体。清除后，为所包括的每个区域创建一个单独的实体。

2、消耗曲面单击 solidworks2020怎么使实体相交以修改零件几何体_办公百科网

后，从零件的 FeatureManager 设计树中删除曲面。

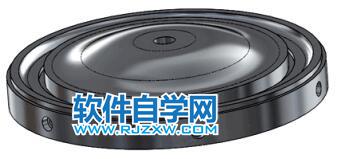

第9步、单击 solidworks2020怎么使实体相交以修改零件几何体_办公百科网

。

以上就是solidworks2020怎么使实体相交以修改零件几何体，希望大家喜欢，请继续关注办公百科网。
