要使用相交工具移除区域：

第1步、打开零件后，单击相交solidworks2020怎么预览和移除区域-1（特征工具栏）或插入 > 特征 > 相交。

solidworks2020怎么预览和移除区域-2

第2步、在 PropertyManager 中，执行下列操作：
第3步、在弹出窗口 FeatureManager 设计树中，针对要相交的实体、曲面或平面选择 Shell 1、Extrude-Thin1 和 Extrude-Thin2。
第4步、单击创建两者，然后单击相交。
第5步、软件将填充区域列表。
第6步、在预览选项下，单击显示包含和排除的区域。

第7步、在图形区域中，选择一个内管道。

solidworks2020怎么预览和移除区域-3

第8步、将从预览中移除突出显示的管道。 同时将在区域列表中选定该管道对应的区域。

solidworks2020怎么预览和移除区域-4

第9步、在区域列表中，选择 Region 14 和 Region 15。

第10步、将在预览中突出显示相应管道。

solidworks2020怎么预览和移除区域-5

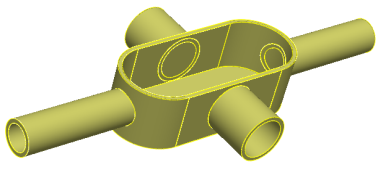

第11步、在图形区域中，选择壳体内的所有管道直到它们从预览中消失。

solidworks2020怎么预览和移除区域-6

第12步、在 PropertyManager 中的预览选项下，单击显示排除的区域。

solidworks2020怎么预览和移除区域-7

第13步、单击同时显示包含和排除的区域。

solidworks2020怎么预览和移除区域-8

第14步、单击反选。
第15步、单击solidworks2020怎么预览和移除区域-9 。


以上就是solidworks2020怎么预览和移除区域，希望大家喜欢，请继续关注办公百科网。
