如果在两个不同子焊件文件夹下分组的两个实体为几何体相等，则软件将比较和排序实体与在相同子焊件文件夹下的实体。 该软件不会排序和分组相同切割清单文件夹下的实体，因为这会断开子焊件文件夹的设计意图。

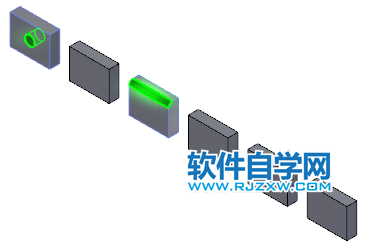

此示例使用带源凸台-拉伸特征和五个实例的焊件阵列。
将切除-拉伸 1 特征添加至源，将圆角 1 特征添加至实例 2。
solidworks2020子焊件的切割清单排序_办公百科网
此图例显示排序之前的切割清单结构。 请注意独立的子焊件文件夹，每一个对应多个切割清单项目文件夹。
solidworks2020子焊件的切割清单排序_办公百科网
子焊件 3 包含实例 1、2 和 4。
solidworks2020子焊件的切割清单排序_办公百科网
子焊件 4 包含源以及实例 3 和 5.
solidworks2020子焊件的切割清单排序_办公百科网
在 FeatureManager 设计树中，您可右键单击切割清单solidworks2020子焊件的切割清单排序_办公百科网，然后单击切割清单排序选项。 在 PropertyManager 中，您可选择收集相同实体。 在要排除的面/特征下，您可选择切除-拉伸 1 和圆角 1 特征，然后单击solidworks2020子焊件的切割清单排序_办公百科网。
此图例显示排序之后的切割清单结构。
solidworks2020子焊件的切割清单排序_办公百科网
阵列的实体现在相同。但是，排序将保留字焊件文件夹结构。 实体在其各个子焊件文件夹下比较和排序。

以上就是solidworks2020子焊件的切割清单排序，希望大家喜欢，请继续关注办公百科网。
