本例显示如何在圆形边的中心创建常规孔特征。

第1步、选择主页选项卡→特征组→孔 UG怎么创建常规孔特征-1

。
第2步、在孔对话框中，从类型列表中选择常规孔。
第3步、在上边框条中，确保选择了圆弧中心 UG怎么创建常规孔特征-2

。

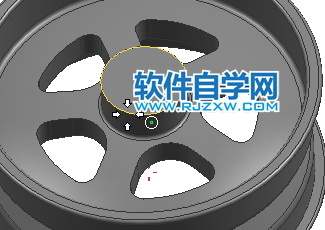

第4步、在图形窗口中，单击圆柱边以选择圆弧中心。

UG怎么创建常规孔特征-3

第5步、在形状和尺寸组中，从形状列表中选择形状。对于本例，选择了埋头。

第6步、在尺寸组中，为埋头直径、埋头角及直径输入值。对于本例，深度限制列表设置为贯通体。

UG怎么创建常规孔特征-4

孔预览

第7步、单击确定以创建常规孔特征。

UG怎么创建常规孔特征-5

最终孔

UG怎么创建常规孔特征-6

UG怎么创建常规孔特征-7 埋头角度

UG怎么创建常规孔特征-8 埋头直径

UG怎么创建常规孔特征-9 孔径

以上就是UG怎么创建常规孔特征，希望大家喜欢，请继续关注办公百科网。
