选择主页选项卡→特征组→圆锥 。

在类型组中，从“类型”列表中选择直径和半角。

注释

默认情况下指定圆锥轴的矢量、方向和原点。如果要更改默认值，请参见步骤 3、4、5。

选择对象来自动判断矢量，或使用轴组的指定矢量选项来指定矢量。

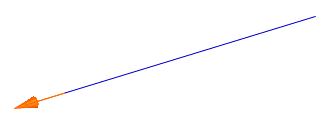

对于本例，选择自动判断轴和方向的线。

（可选）通过单击反向  在相反方向上创建圆锥。

单击指定点并选择一个对象来自动判断点，或使用指定点选项来指定点。“捕捉点”选项可用。

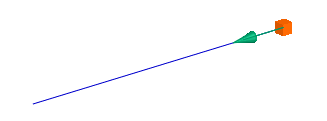

对于本例，选择线端点。

在尺寸组中，键入圆锥圆弧直径的值：

• 基座直径

• 顶面直径

对于本例，基座直径为 50，而顶面直径为 20。

在尺寸组中，在半角对话框中键入值。这是在圆锥轴与其侧壁之间形成并从圆锥轴顶点测量的角。值的范围从 1 度到 89 度。

半角值结合基地直径和顶面直径来使用，以计算圆锥的高度。

对于本例，半角为 15。

（可选）如果圆锥与另一个实体相交，则可从“布尔”列表中选择布尔选项。

选择体  变得可用，用于指定布尔操作的目标。

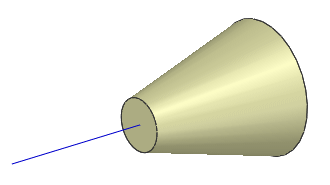

单击确定或应用创建圆锥。
