1、偏移平行线或图形

偏移命令可将对象偏移指定的距离，创建一个与源对象类似的新对象，图元素包括线段、圆、圆弧、多段线、椭圆、构造线及样条曲线等。

命令启动方法：

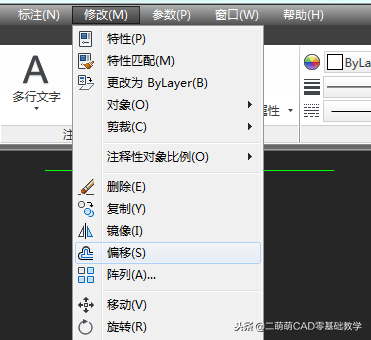

1、命令栏中依次单击“修改”—“偏移”；

平行线、垂线、切线在CAD中快捷绘制命令

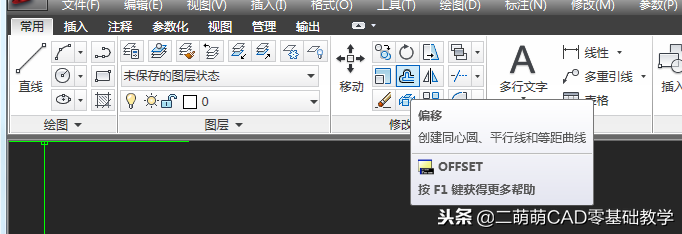

2、在功能区选项板中切换到“常用”，在“修改”面板上选择偏移按钮；

平行线、垂线、切线在CAD中快捷绘制命令

3、在命令窗口中输入“OFFSET（O）”；

平行线、垂线、切线在CAD中快捷绘制命令

输入偏移距离或选择其他选项，单击“回车”；

平行线、垂线、切线在CAD中快捷绘制命令

2、绘制垂线、切线

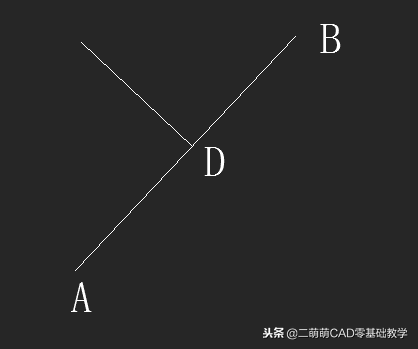

绘制垂线：以D点为垂足绘制线段AB的垂线，先打开“LINE”命令，然后输入“PER”命令绘制，如图所示。

平行线、垂线、切线在CAD中快捷绘制命令

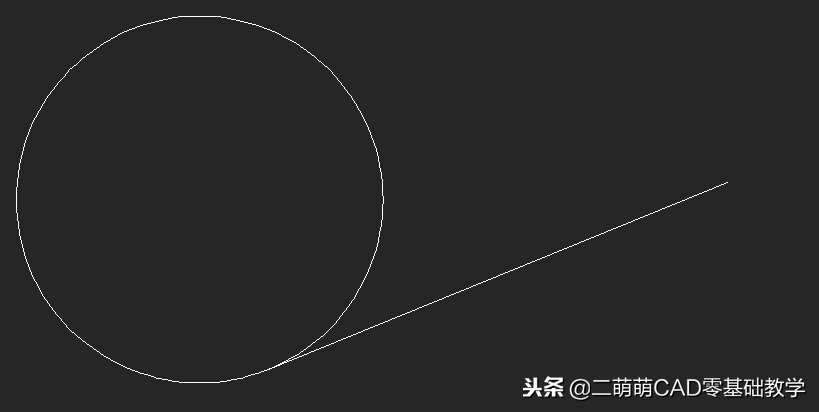

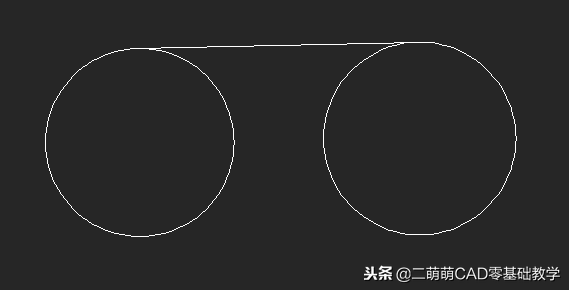

绘制切线：切线一般是过圆外一点绘制或两个圆的公切线，首先打开“LINE”命令，然后输入“TAN”命令，指定切点；

平行线、垂线、切线在CAD中快捷绘制命令
