消费性产品设计师以及其他需要高质量曲率连续曲面的人可以使用此工具。

方向 1 和方向 2 在 PropertyManager 中可以完全相互交换。无论使用方向 1 还是 2 选择实体，都会获得同样的结果。 边界曲面示例： 一个方向上单一曲线到点 方向 1 和 2 上的三条曲线

要创建边界曲面特征，单击边界曲面（曲面工具栏），或者单击插入 > 曲面 > 边界曲面，设置 PropertyManager 选项，然后单击。

• 曲线标注颜色与 PropertyManager 中使用的颜色匹配。
• 单击标注以更改相切类型。
• 若想在进行编辑时更改曲面的显示颜色，使用系统选项 - 颜色页面为临时图图形，上色编辑颜色。

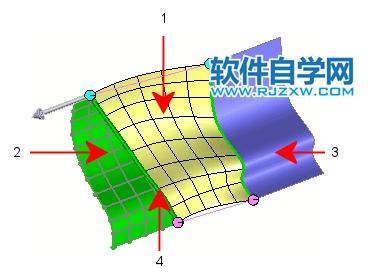

边界曲面对齐示例

1 边界曲面特征

网格显示用于边界曲面特征的 iso 参数。

2 开始曲面 3 结束曲面 4 所选曲线

与下一截面对齐

根据距离，将边界曲面 iso 参数与开始及结束曲面的 iso 参数对齐。

与截面垂直对齐

将边界曲面 iso 参数与所选曲线垂直对齐。

与其它几何体对齐

将边界曲面 iso 参数与所选曲线决定的较大影响力对齐。

与 Iso 参数对齐

对齐边界曲面 iso 参数，以匹配所选曲线开始曲面的 iso 参数的流动。
