相切和相等曲率的连续关系(相切连续和曲率连续)
admin
2022-11-02 18:11:37

当使用“约束”弹出工具栏选择在两个实体之间共享的端点时，您可以添加连续关系。 工具栏会在以下草图实体终止时显示：

1、直线和圆弧

2、样式样条曲线和样条曲线
3、模型边线
4、圆锥物线和部分椭圆实体

要应用连续关系：

  1. 打开一张新的草图。 使用三点圆弧 solidworks2020相切和相等曲率的连续关系-1 工具为弧绘制草图。

    solidworks2020相切和相等曲率的连续关系-2

  2. 单击样条 solidworks2020相切和相等曲率的连续关系-3（草图工具栏）或工具 > 草图实体 > 样条。 在距弧的一定距离处为样条绘制草图。

    solidworks2020相切和相等曲率的连续关系-4

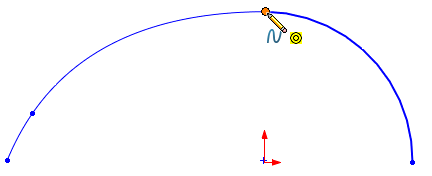

  3. 捕捉距弧端点的样条并双击以终止样条。

    solidworks2020相切和相等曲率的连续关系-5

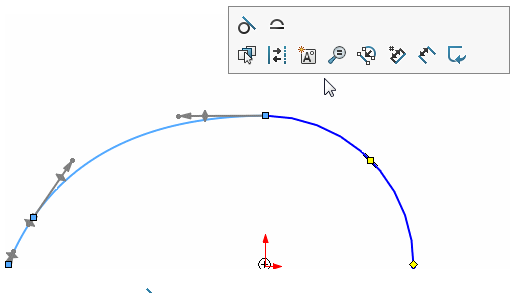

    将显示“约束”弹出工具栏。

    solidworks2020相切和相等曲率的连续关系-6

  4. 单击弹出工具栏中的相切 solidworks2020相切和相等曲率的连续关系-7 或使曲线长度相等 solidworks2020相切和相等曲率的连续关系-8。

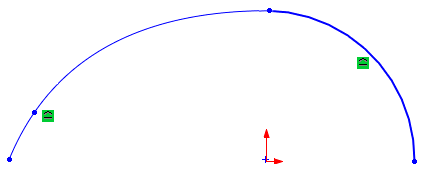

  5. solidworks2020相切和相等曲率的连续关系-9


以上就是solidworks2020相切和相等曲率的连续关系，希望大家喜欢，请继续关注办公百科网。
