SolidWorks画不烫手的水杯的建模过程

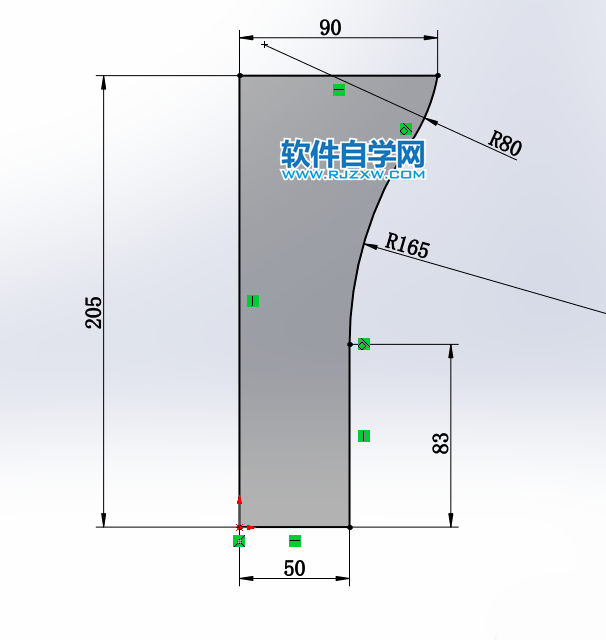

1.在【前视基准面】画草图。

SolidWorks画不烫手的水杯_办公百科网

2.【旋转】。

SolidWorks画不烫手的水杯_办公百科网

3.在【前视基准面】画样条曲线。

SolidWorks画不烫手的水杯_办公百科网

4.【基准面】参考：曲线和端点。

SolidWorks画不烫手的水杯_办公百科网

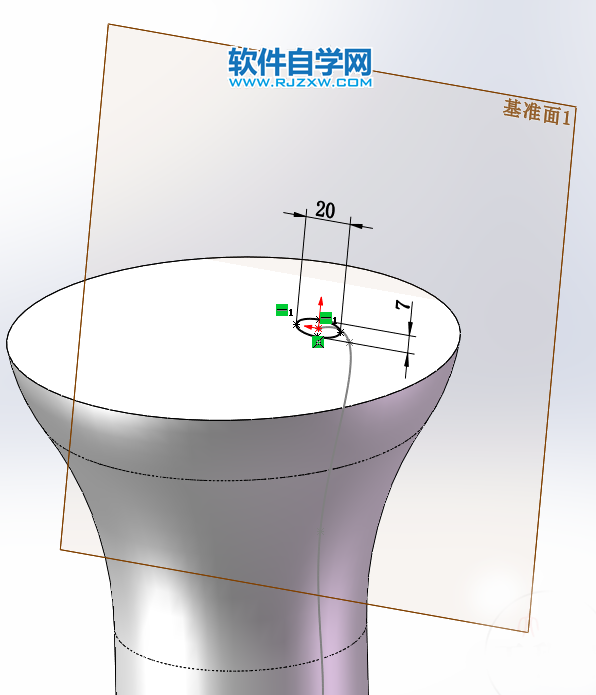

5.在【基准面1】上画椭圆。

SolidWorks画不烫手的水杯_办公百科网

6.【扫描】。

SolidWorks画不烫手的水杯_办公百科网

7.【抽壳】厚度：5 。

SolidWorks画不烫手的水杯_办公百科网

8.【圆角】面圆角，弦宽度：15 。

SolidWorks画不烫手的水杯_办公百科网

9.在【上视基准面】画草图。

SolidWorks画不烫手的水杯_办公百科网

10.【拉伸相切】完全贯穿。

SolidWorks画不烫手的水杯_办公百科网 SolidWorks画不烫手的水杯_办公百科网

11.【圆周阵列】实体，数量：10个。

SolidWorks画不烫手的水杯_办公百科网

12.【组合】。（之所以切除之后再阵列，是因为面圆角无法阵列）

SolidWorks画不烫手的水杯_办公百科网

13.【弯曲】扭转：90度。

SolidWorks画不烫手的水杯_办公百科网

14.【圆角】完全圆角。

SolidWorks画不烫手的水杯_办公百科网

15.给底部和根部也添加圆，半径：5 。

SolidWorks画不烫手的水杯_办公百科网

16.完成。

SolidWorks画不烫手的水杯_办公百科网

以上就是SolidWorks画不烫手的水杯，希望大家喜欢，请继续关注办公百科网。
