前言

乱序传输(out-of-order)是指在协议中，后发出去的req，支持先回resp，通常通过ID来保证req和resp之间的关系。很多协议支持乱序传输，例如AXI4。本文主要介绍，在UVM的环境中，构造支持乱序传输的验证环境的方法。

1、基本思路

在uvm环境中，要实现乱序传输，主要是处理sequence和driver之间的数据交互。

在sequence中，需要一个存储transaction和transaction ID的关联数组，当下发一个transaction时，需要将这个transaction和对应的ID存起来，然后去获取相应resp的ID，注意这个时候获取resp ID的进程不能阻塞下一个req的发送，当获取到resp时，就需要将关联数组中对应ID的transaction删除回收。

在driver中，首先需要关闭driver自动收集transaction的功能，改为手动收集；其次需要去获取sequence通过sequencer发过来的transaction，并对其进行相应的处理，注意这里接收transaction和处理transaction需要分开并行执行，否则处理transaction的时候，有可能会因为阻塞了接收transaction，造成本应该被接收的transaction，在sequenc中被下一条transaction覆盖，从而导致丢失；最后，为了实现接收和处理transaction这两个进程之间的数据交互，需要一个存储transaction的队列。

2、支持乱序传输的sequence

这里有几个关键点：

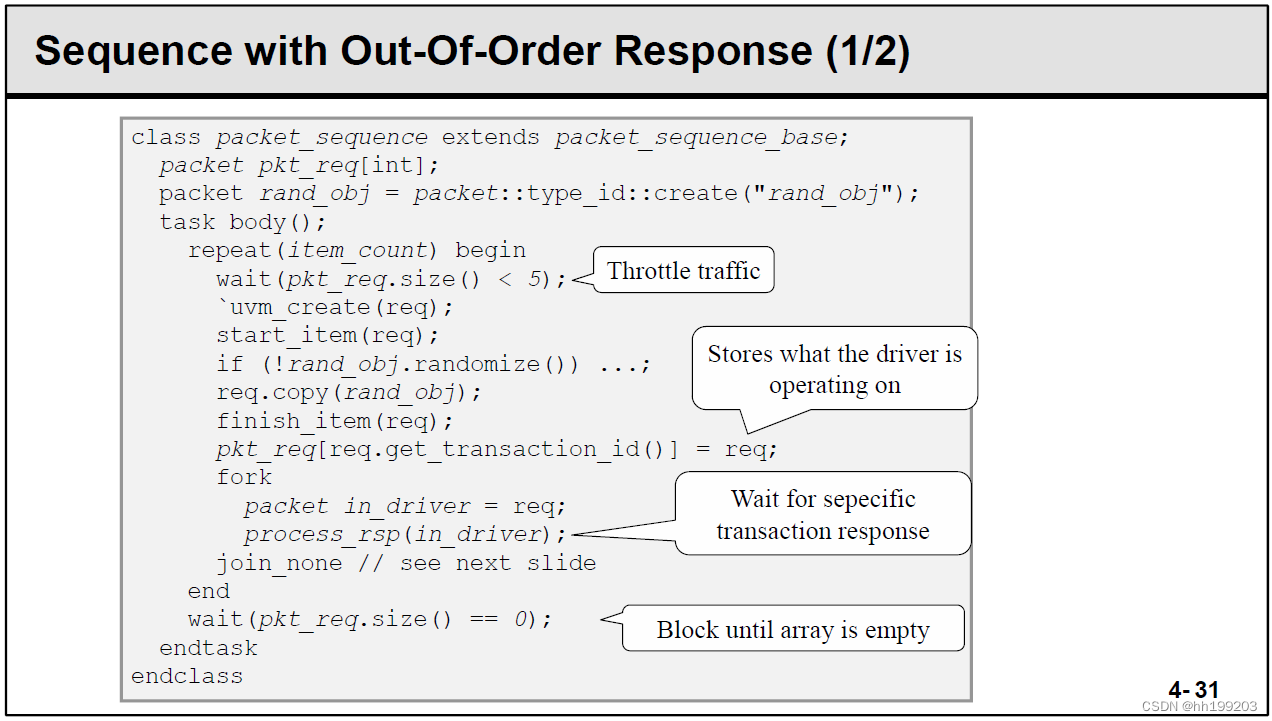

1）packet pkt_reg[int]，这里是声明存储transaction和transaction ID的关联数组。
2）wait(pkt_req.size()<5)，这句话可以理解为outstanding=5，当下游的resp被阻塞时，防止上游的req一下子全部发下去了。
3）pkt_req[req.get_transaction_id()] = req，这里是利用关联数组，保存当前的transaction和ID。

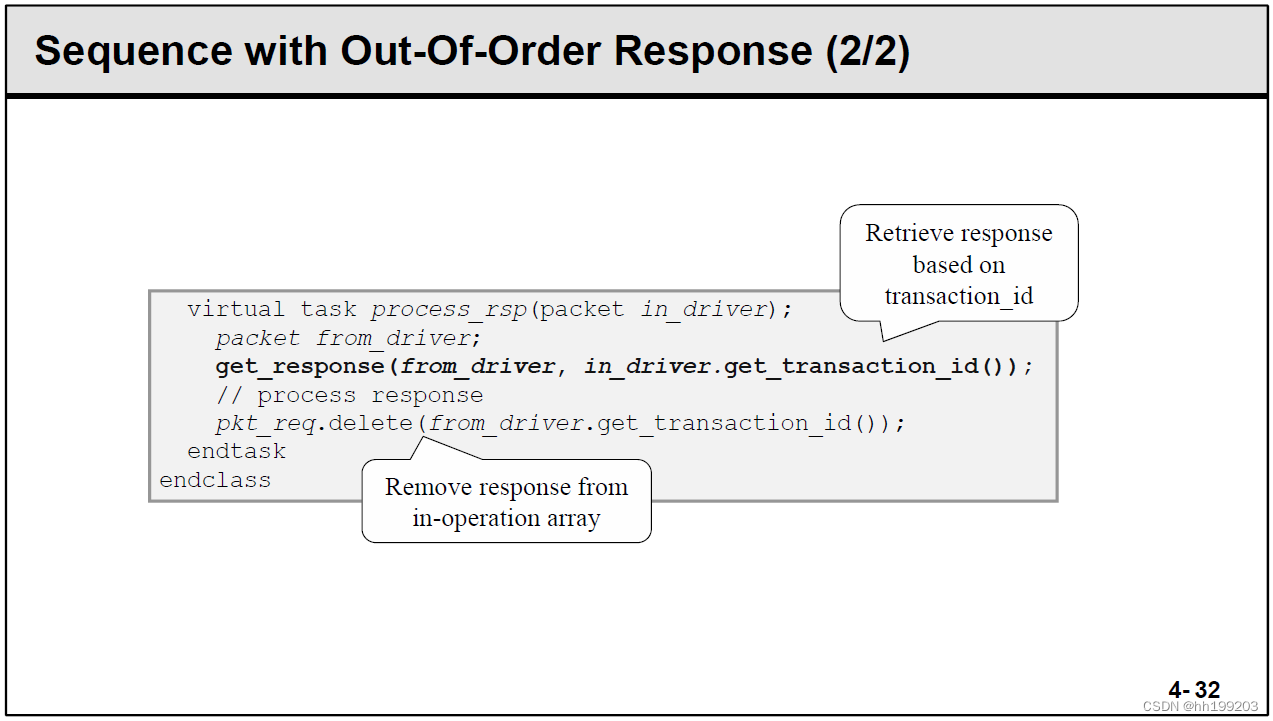

4）接下来的fork - join_none主要是用来对已经收到resp的req进行回收，采用fork - join_none的目的是为了不阻塞下一次req的发送。

3、支持乱序传输的Driver

这里也提几个关键点：

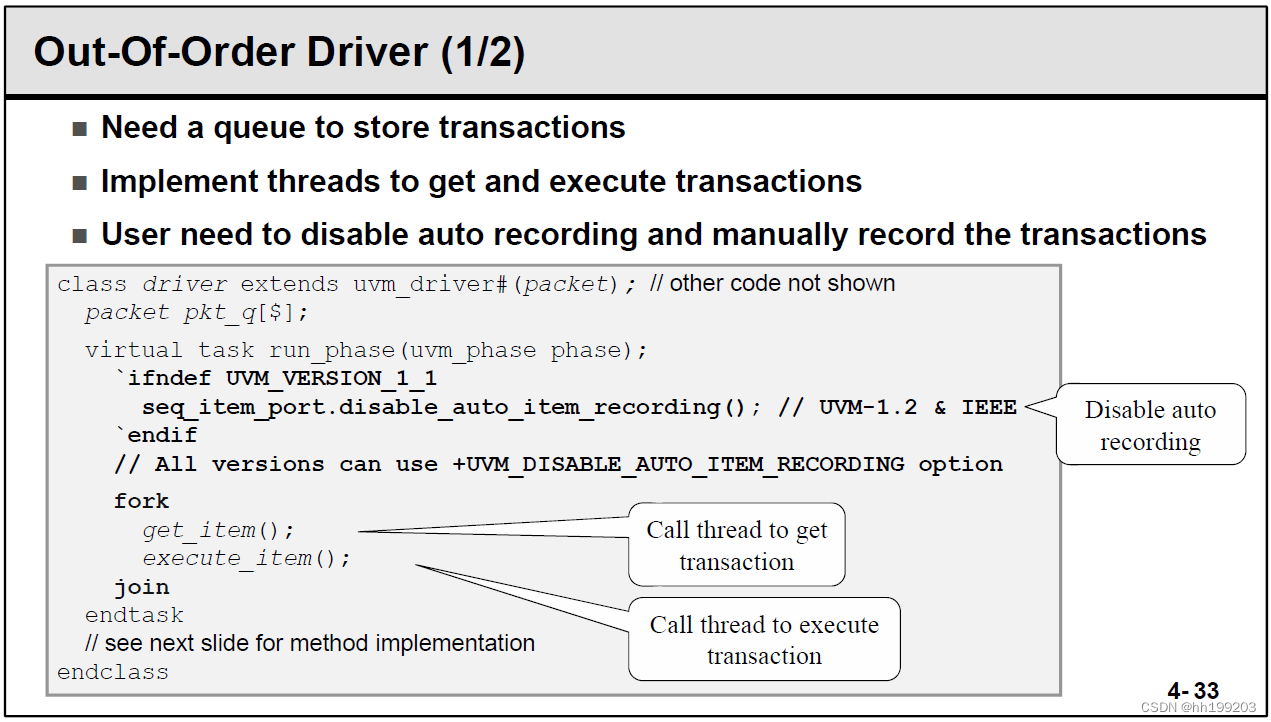

1）seq_item_port.disable_auto_item_recording()，关闭driver中自动记录transaction的功能。
2）利用fork - join启用两个进程，分别负责接收transaction以及处理transaction。
3）在接收的进程中，接收到transaction之后，就将transaction送入队列中；在处理的进程中，一旦队列不为空，则对队列中的数据进行处理。

总结

本文主要总结一下，在uvm环境中，如何处理乱序的传输。首先给出整体思路，然后分别针对sequence和driver提供具体的代码实现供参考。
