ESP8266/esp32接入阿里云物联网平台点灯控制类案例

• 📌阿里云物联网云平台介绍：https://help.aliyun.com/product/30520.html

🎋需要自己在阿里云物联网云平台注册自己的账户，这里不做介绍了。

🌻阿里云物联网云平台创建设备过程

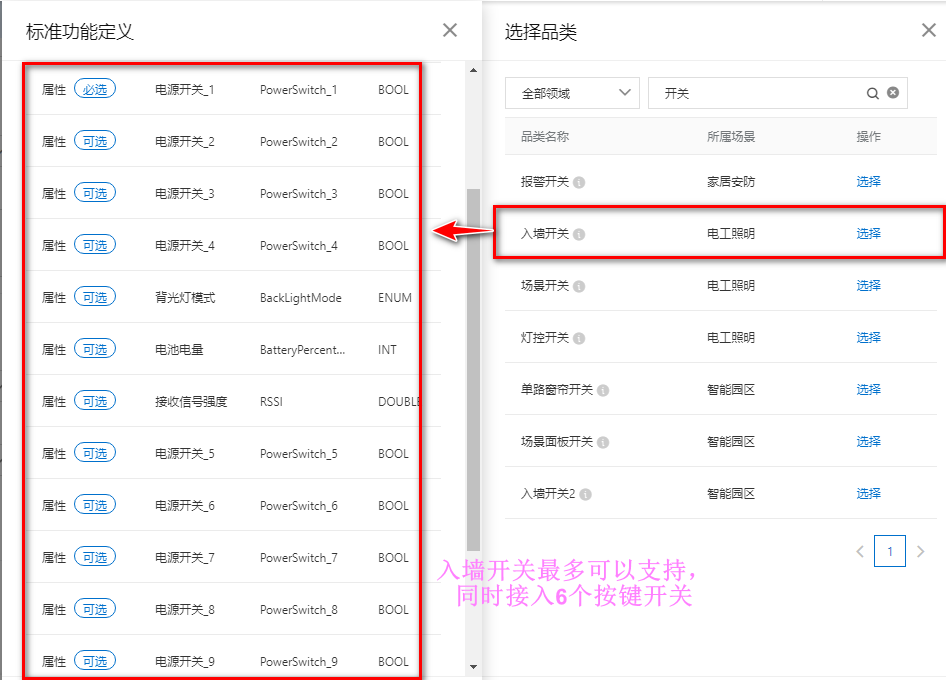

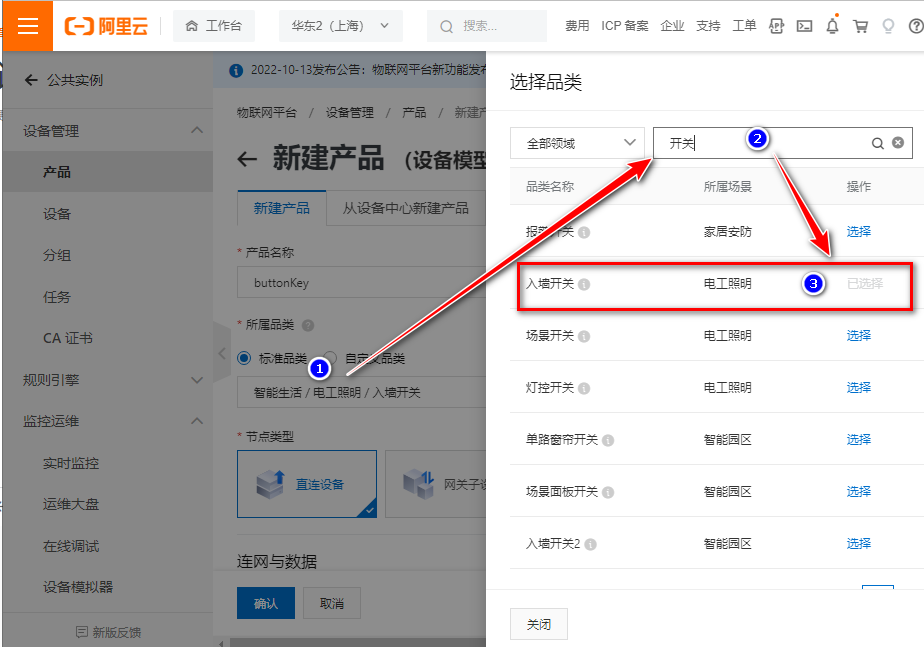

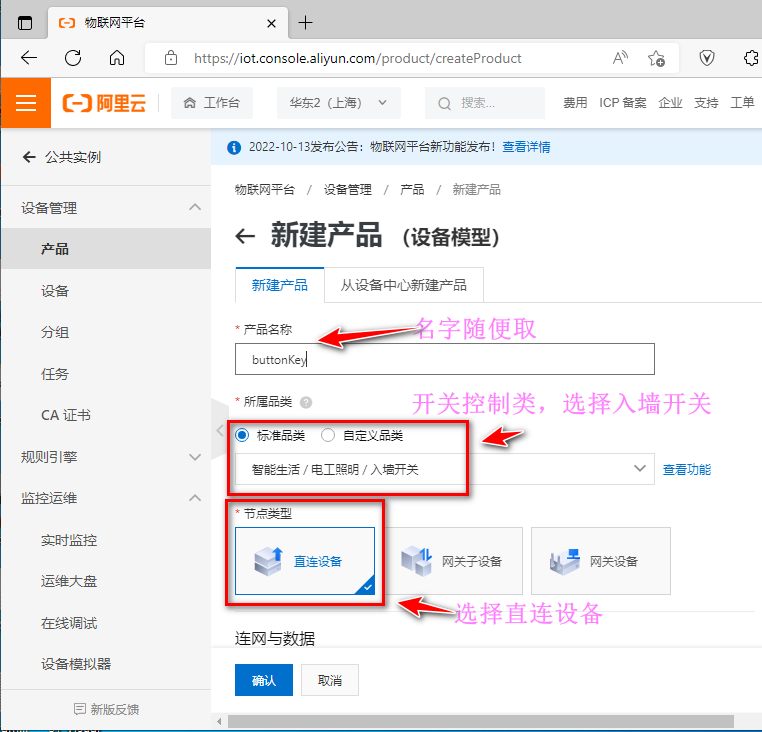

• 🌼选择设备类型-选择入墙开关。


📢入墙开关最多能同时接入9路开关按键控制

• 🛠找到设备栏，添加设备

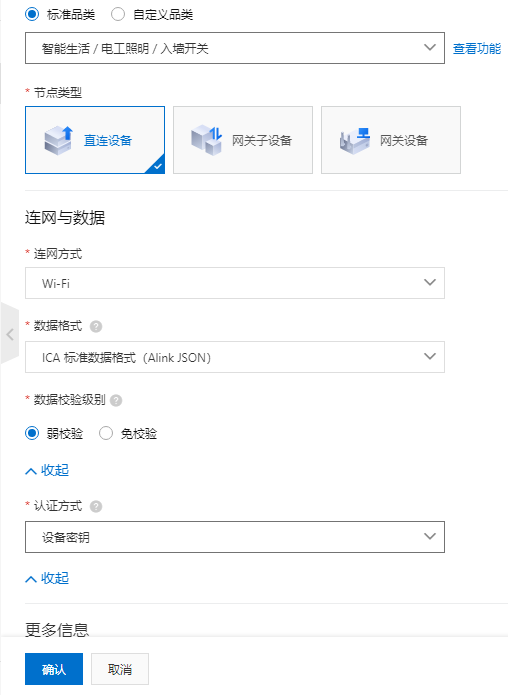

• 📝配置界面

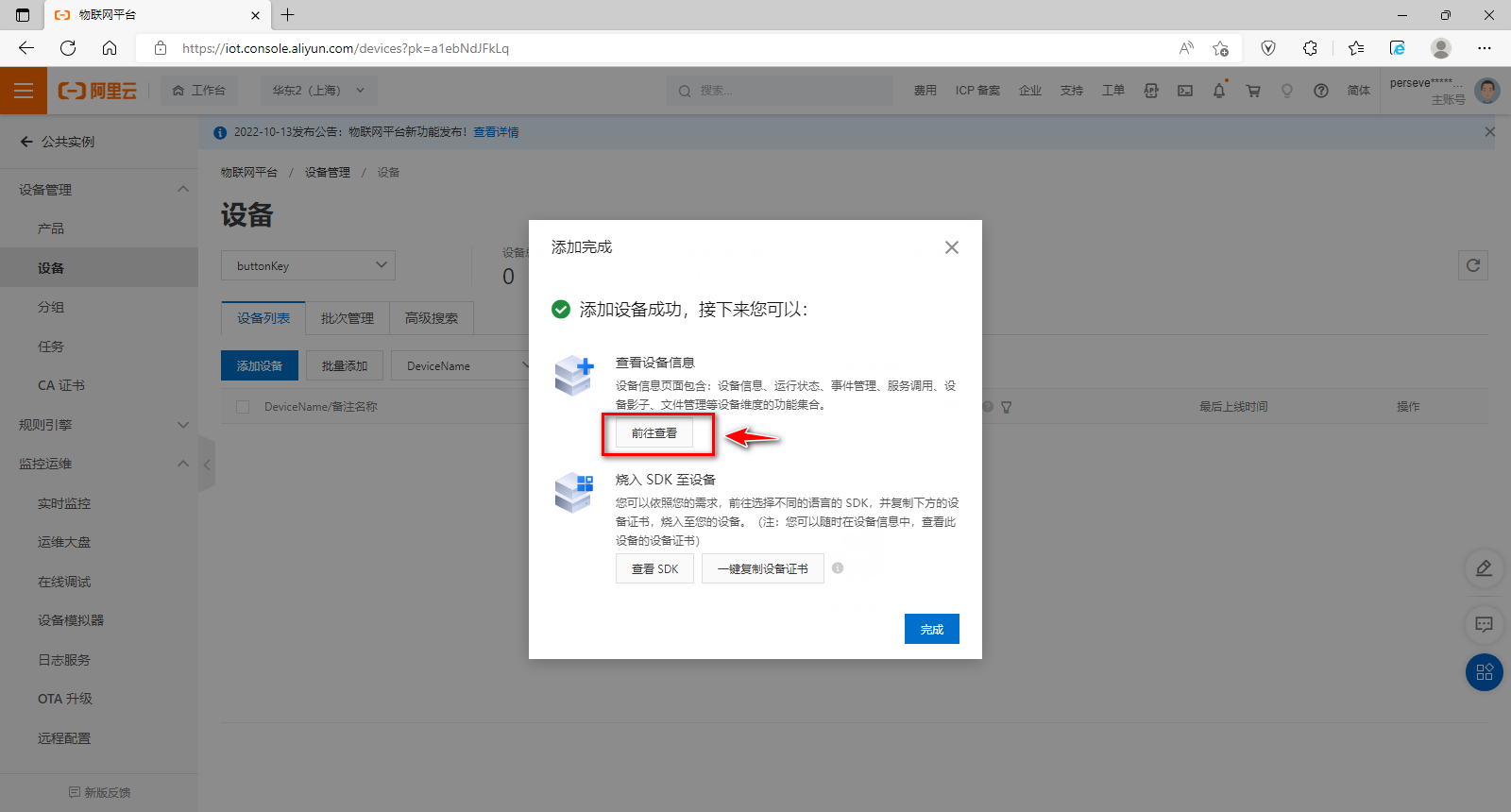

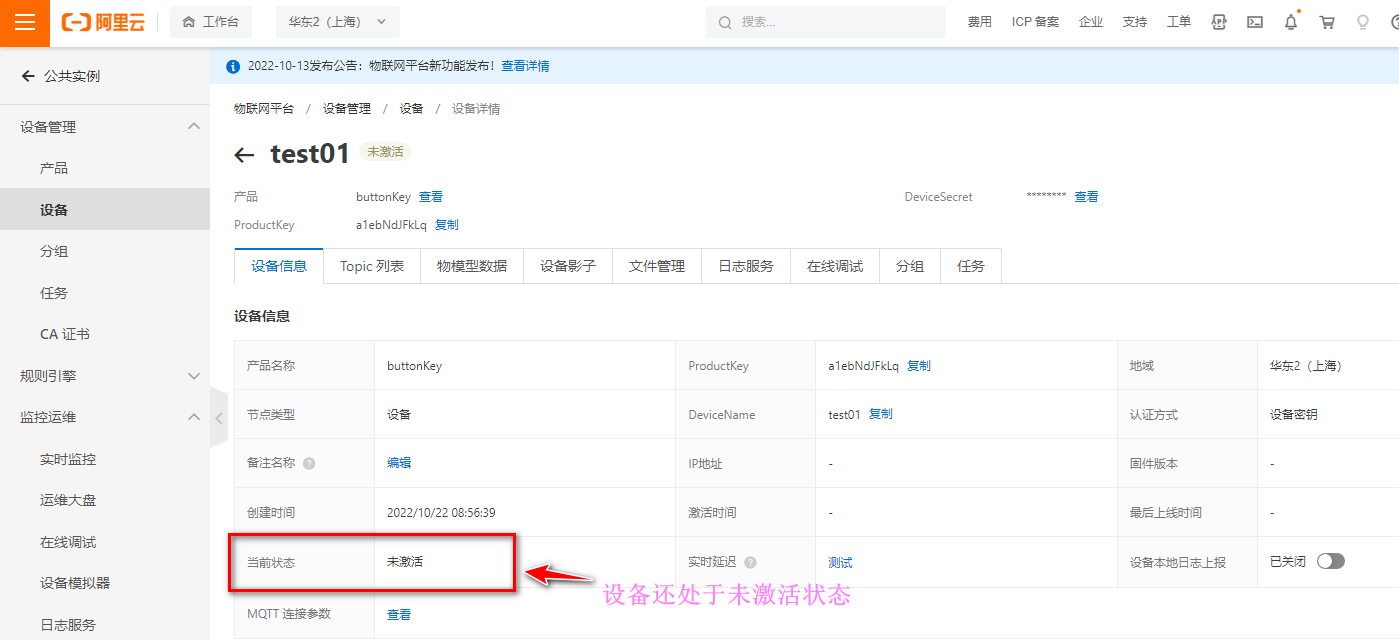

• 🎈创建成功，并点击前往管理

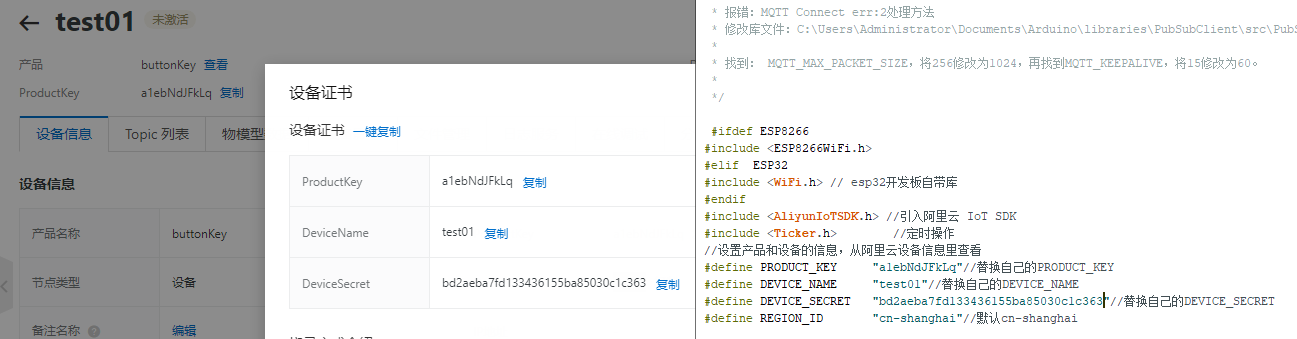

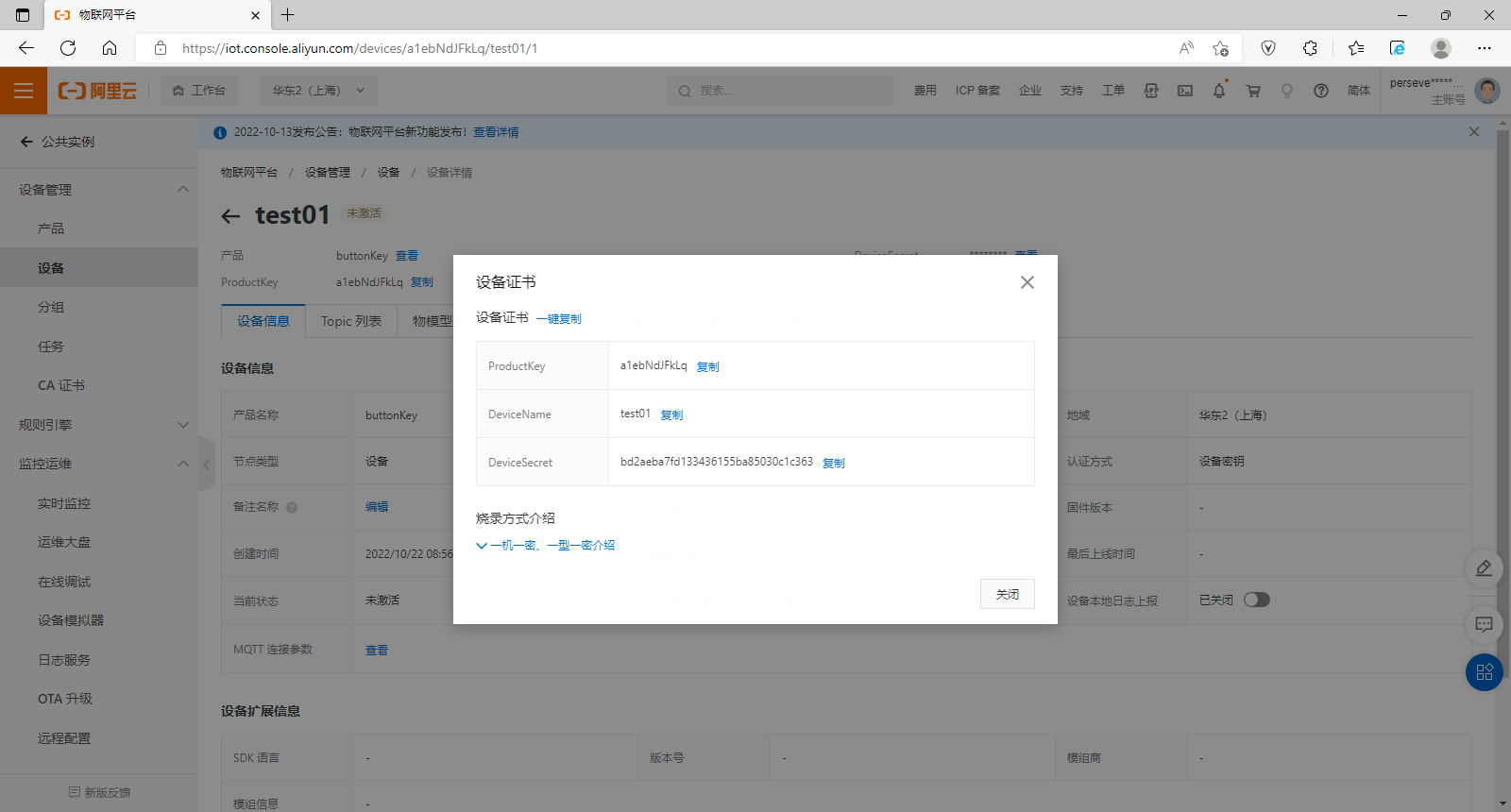

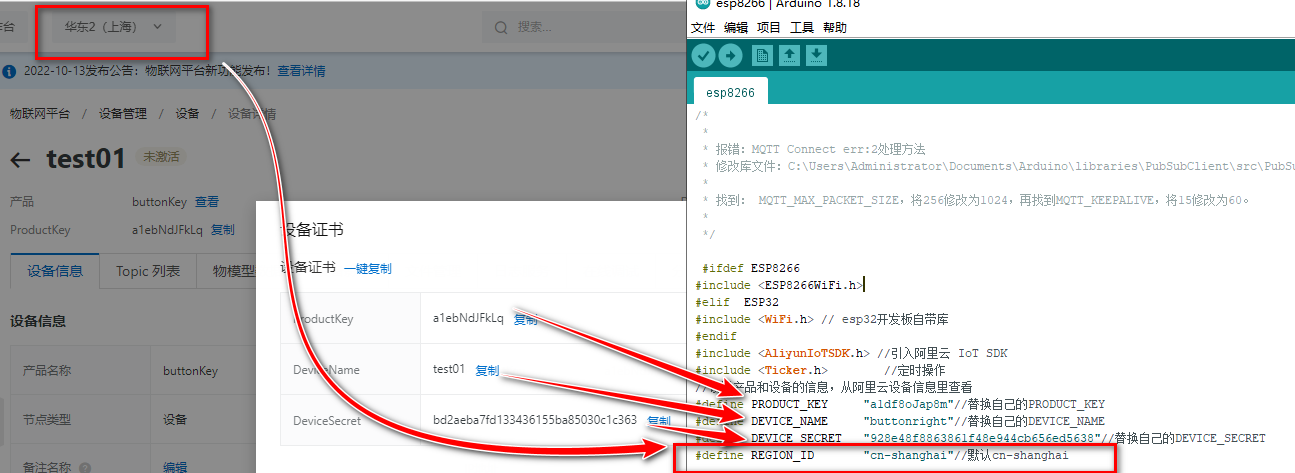

• 🔖将设备三元组填写到代码中



• 📍所属地区（REGION_ID）一般都是华东地区，地址填写：cn-shanghai

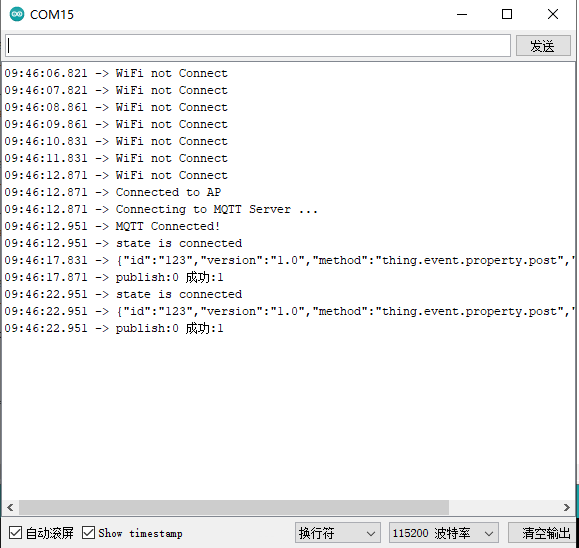

• ⌛上传代码后，打开串口监视器


🎉如果接入成功，设备将自动激活。

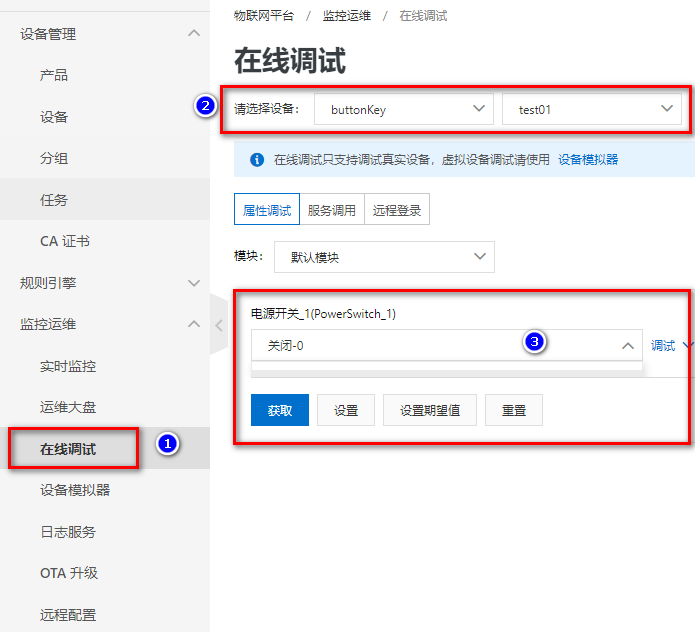

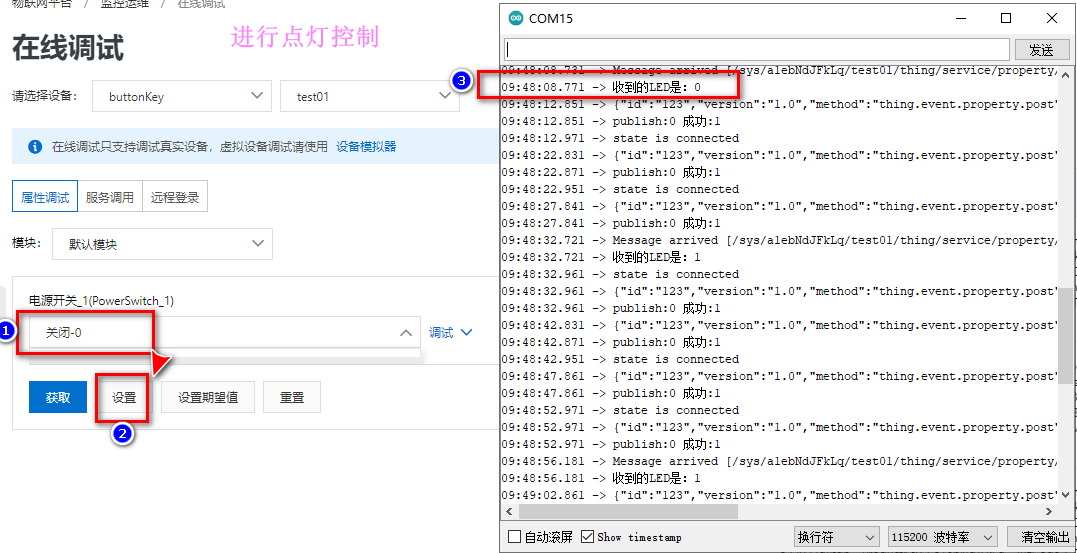

• ⛳进入设备在线调试，选择好控制指令，（在线调试页面只支持一路开关控制），点击设置即可将开关类的值发送到设备端并让ESP8266执行动作。

• 🌿在线调试和串口信息输出


📗代码上传后报MQTT Connect err:2处理方法

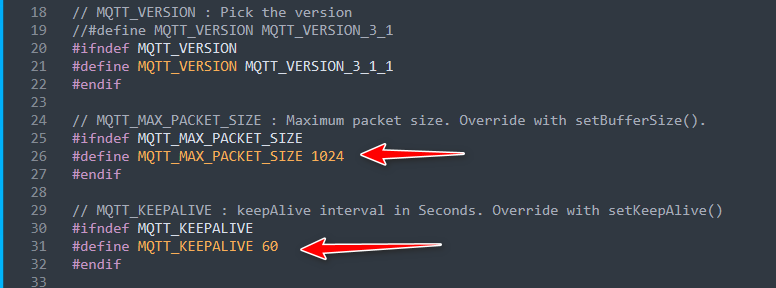

找到安装的PubSubClient.h库所在文件夹位置：C:\Users\Administrator\Documents\Arduino\libraries\PubSubClient\src\PubSubClient.h

 MQTT_MAX_PACKET_SIZE，将256修改为1024，再找到MQTT_KEEPALIVE，将15修改为60。

📓代码依赖库

🔨所需库均可在Arduino IDE管理库（Ctrl + Shift + I）页面搜索并下载到。

• AliyunIoTSDK -点击这里会自动打开管理库页面: http://librarymanager/All#AliyunIoTSDK
• Ticker -点击这里会自动打开管理库页面: http://librarymanager/All#Ticker
• PubSubClient -点击这里会自动打开管理库页面: http://librarymanager/All#PubSubClient
• Crypto -点击这里会自动打开管理库页面: http://librarymanager/All#Crypto
• ArduinoJson -点击这里会自动打开管理库页面: http://librarymanager/All#ArduinoJson

📚实例代码

/** * 报错：MQTT Connect err:2处理方法* 修改库文件：C:\Users\Administrator\Documents\Arduino\libraries\PubSubClient\src\PubSubClient.h* * 找到： MQTT_MAX_PACKET_SIZE，将256修改为1024，再找到MQTT_KEEPALIVE，将15修改为60。* *//** 所需库* AliyunIoTSDK -点击这里会自动打开管理库页面: http://librarymanager/All#AliyunIoTSDK* Ticker -点击这里会自动打开管理库页面: http://librarymanager/All#Ticker* PubSubClient -点击这里会自动打开管理库页面: http://librarymanager/All#PubSubClient* Crypto -点击这里会自动打开管理库页面: http://librarymanager/All#Crypto* ArduinoJson -点击这里会自动打开管理库页面: http://librarymanager/All#ArduinoJson* */
#ifdef ESP8266
#include
#elif  ESP32
#include  // esp32开发板自带库
#endif
#include  //引入阿里云 IoT SDK
#include         //定时操作
//设置产品和设备的信息，从阿里云设备信息里查看
#define PRODUCT_KEY     "a1ebNdJFkLq"//替换自己的PRODUCT_KEY
#define DEVICE_NAME     "test01"//替换自己的DEVICE_NAME
#define DEVICE_SECRET   "bd2aeba7fd133436155ba85030c1c363"//替换自己的DEVICE_SECRET
#define REGION_ID       "cn-shanghai"//默认cn-shanghai#define WIFI_SSID       "MERCURY_D268G"//替换自己的WIFI
#define WIFI_PASSWD     "pba5ayzk"//替换自己的WIFI
#define LED_BUILTIN  (2)
#define led2  (23)
#define led3   (22)
static WiFiClient espClient;
int Data = 0;             //定义要上传的数据
int count = 0;            //定义一个计数值Ticker ticker;              //建立Ticker用于实现定时功能void setup()
{Serial.begin(115200);pinMode(LED_BUILTIN, OUTPUT);pinMode(led2, OUTPUT);pinMode(led3, OUTPUT);digitalWrite(LED_BUILTIN, HIGH);digitalWrite(led2, HIGH);digitalWrite(led3, HIGH);wifiInit(WIFI_SSID, WIFI_PASSWD); //连接到wifiticker.attach(1,myfunction);      //相当于定时器中断函数，一秒执行一次myfunction这个函数//初始化 iot，需传入 wifi 的 client，和设备产品信息AliyunIoTSDK::begin(espClient, PRODUCT_KEY, DEVICE_NAME, DEVICE_SECRET, REGION_ID);

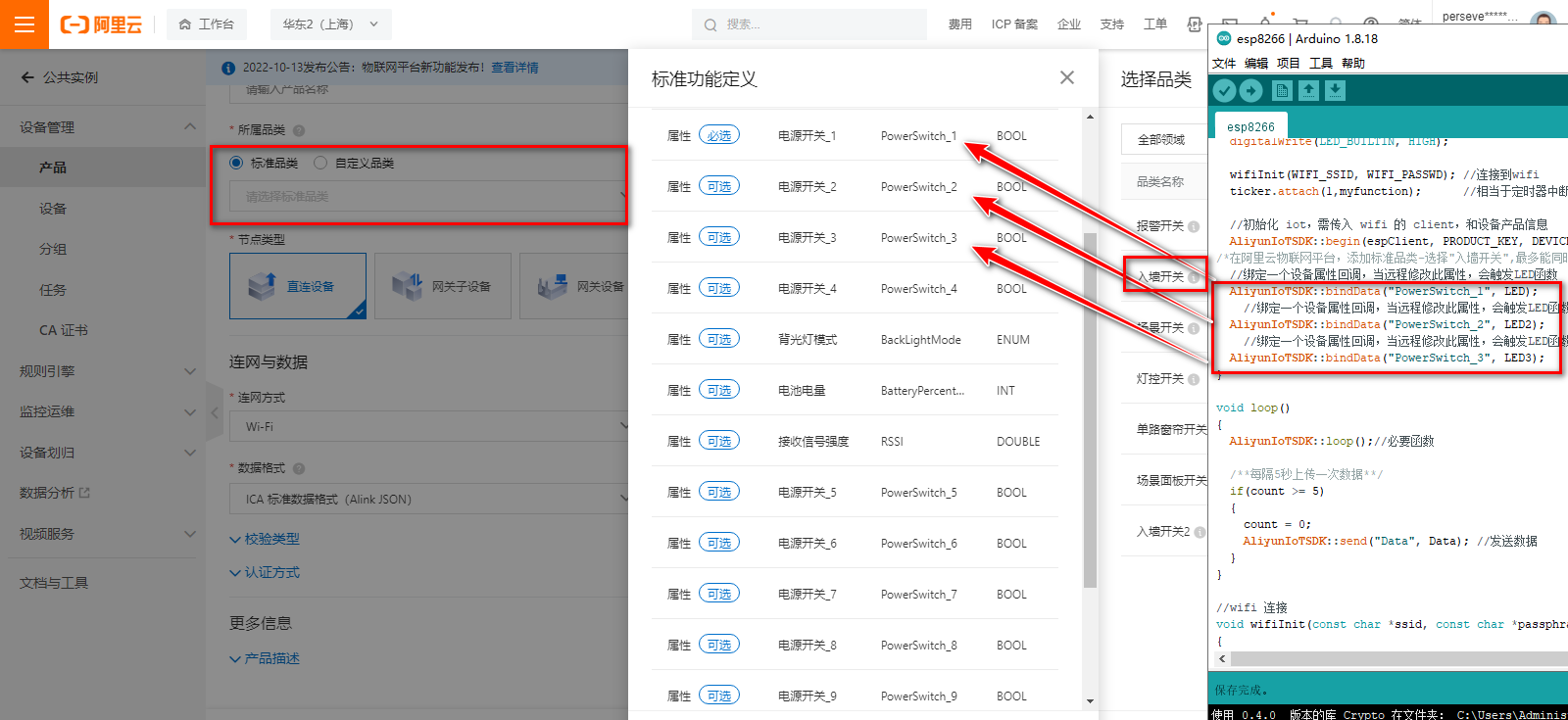

/*在阿里云物联网平台，添加标准品类-选择"入墙开关",最多能同时接入9路开关按键控制*///绑定一个设备属性回调，当远程修改此属性，会触发LED函数AliyunIoTSDK::bindData("PowerSwitch_1", LED);//绑定一个设备属性回调，当远程修改此属性，会触发LED函数AliyunIoTSDK::bindData("PowerSwitch_2", LED2);//绑定一个设备属性回调，当远程修改此属性，会触发LED函数AliyunIoTSDK::bindData("PowerSwitch_3", LED3);
}void loop()
{AliyunIoTSDK::loop();//必要函数/**每隔5秒上传一次数据**/if(count >= 5){count = 0;AliyunIoTSDK::send("Data", Data); //发送数据}
}//wifi 连接
void wifiInit(const char *ssid, const char *passphrase)
{WiFi.mode(WIFI_STA);WiFi.begin(ssid, passphrase);while (WiFi.status() != WL_CONNECTED){delay(1000);Serial.println("WiFi not Connect");}Serial.println("Connected to AP");
}//开关1的属性修改的回调函数
void LED(JsonVariant L)//固定格式，修改参数l
{int LED = L["PowerSwitch_1"];//参数l  LED == 0 ? digitalWrite(LED_BUILTIN, HIGH) : digitalWrite(LED_BUILTIN, LOW);Serial.printf("收到的LED是："); Serial.println(LED);
}
//开关2的属性修改的回调函数
void LED2(JsonVariant L)//固定格式，修改参数l
{int LED = L["PowerSwitch_2"];//参数l  LED == 0 ? digitalWrite(led2, HIGH) : digitalWrite(led2, LOW);Serial.printf("收到的LED2是："); Serial.println(LED);
}
//开关3的属性修改的回调函数
void LED3(JsonVariant L)//固定格式，修改参数l
{int LED = L["PowerSwitch_3"];//参数l  LED == 0 ? digitalWrite(led3, HIGH) : digitalWrite(led3, LOW);Serial.printf("收到的LED3是："); Serial.println(LED);
}
void myfunction(){Data ++;count ++;if(Data >= 50)Data = 0;}/** esp8266编译信息* 使用 1.0  版本的库 ESP8266WiFi 在文件夹： C:\Users\Administrator\AppData\Local\Arduino15\packages\esp8266\hardware\esp8266\3.0.2\libraries\ESP8266WiFi
使用 0.3  版本的库 AliyunIoTSDK 在文件夹： C:\Users\Administrator\Documents\Arduino\libraries\AliyunIoTSDK
使用 6.19.4  版本的库 ArduinoJson 在文件夹： C:\Users\Administrator\Documents\Arduino\libraries\ArduinoJson
使用 1.0  版本的库 Ticker 在文件夹： C:\Users\Administrator\AppData\Local\Arduino15\packages\esp8266\hardware\esp8266\3.0.2\libraries\Ticker
使用 2.8  版本的库 PubSubClient 在文件夹： C:\Users\Administrator\Documents\Arduino\libraries\PubSubClient
使用 0.4.0  版本的库 Crypto 在文件夹： C:\Users\Administrator\Documents\Arduino\libraries\Crypto
"C:\\Users\\Administrator\\AppData\\Local\\Arduino15\\packages\\esp8266\\tools\\xtensa-lx106-elf-gcc\\3.0.4-gcc10.3-1757bed/bin/xtensa-lx106-elf-size" -A "C:\\Users\\ADMINI~1\\AppData\\Local\\Temp\\arduino_build_760762/esp8266.ino.elf"
项目使用了 288249 字节，占用了 (27%) 程序存储空间。最大为 1044464 字节。
全局变量使用了30924字节，(37%)的动态内存，余留50996字节局部变量。最大为81920字节。*//** esp32编译信息* 使用 2.0.0  版本的库 WiFi 在文件夹： C:\Users\Administrator\AppData\Local\Arduino15\packages\esp32\hardware\esp32\2.0.5\libraries\WiFi
使用 0.3  版本的库 AliyunIoTSDK 在文件夹： C:\Users\Administrator\Documents\Arduino\libraries\AliyunIoTSDK
使用 6.19.4  版本的库 ArduinoJson 在文件夹： C:\Users\Administrator\Documents\Arduino\libraries\ArduinoJson
使用 2.0.0  版本的库 Ticker 在文件夹： C:\Users\Administrator\AppData\Local\Arduino15\packages\esp32\hardware\esp32\2.0.5\libraries\Ticker
使用 2.8  版本的库 PubSubClient 在文件夹： C:\Users\Administrator\Documents\Arduino\libraries\PubSubClient
使用 0.4.0  版本的库 Crypto 在文件夹： C:\Users\Administrator\Documents\Arduino\libraries\Crypto
"C:\\Users\\Administrator\\AppData\\Local\\Arduino15\\packages\\esp32\\tools\\xtensa-esp32-elf-gcc\\gcc8_4_0-esp-2021r2-patch3/bin/xtensa-esp32-elf-size" -A "C:\\Users\\ADMINI~1\\AppData\\Local\\Temp\\arduino_build_806781/esp8266.ino.elf"
项目使用了 707617 字节，占用了 (21%) 程序存储空间。最大为 3342336 字节。
全局变量使用了39384字节，(12%)的动态内存，余留288296字节局部变量。最大为327680字节。* */
