一、资源说明

二、基本参数

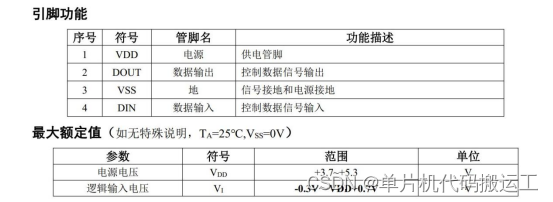

   这里用的是8X8 WS2812B RGB灯模块，其他WS2812B 一位，两位，四位灯均一样，其他具体可以看下手册 ，主要参数是引脚定义和时序。

三、通信协议说明

        因为直接引脚输出很难做到WS2812时序要求，这里用SPI通信来做数据输出.当RESET时间小于280us时，回继续第一个周期，大于280us时才会重新开始新的周期。

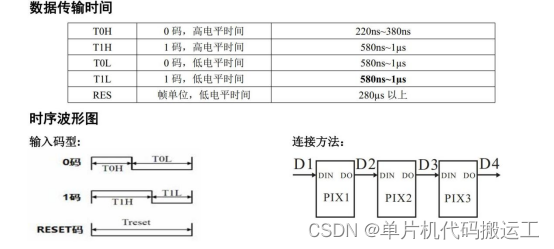

WS2812时序:

代码:

//发一位0
void SPI_WS2812_Send_0()
{SPI_SendByte(0XE0);
}
//发一位1
void SPI_WS2812_Send_1()
{SPI_SendByte(0XFC);
}
//发送一个字节
void SPI_WS2812_SendByte(u8 byte)
{u8 i;for(i=0;i<8;i++){if (byte>>7){SPI_WS2812_Send_1();}else{SPI_WS2812_Send_0();}byte=byte<<1;}
}

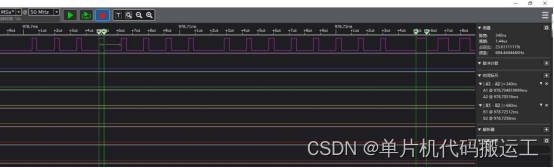

逻辑分析仪抓取图片分析，符合WS2812时序

四、部分代码说明

        1、接线说明

//这里直接接SPI的MOSI引脚，其他引脚可以不配置，但是SPI要配置//MOSI引脚#define      WS2812_SPI_MOSI_APBxClock_FUN     RCC_APB2PeriphClockCmd#define      WS2812_SPI_MOSI_CLK                RCC_APB2Periph_GPIOA    #define      WS2812_SPI_MOSI_PORT               GPIOA#define      WS2812_SPI_MOSI_PIN                GPIO_Pin_7

        2、主函数

/** 函数名：main* 描述  ：主函数*/int main(void){uint8_t i=0,Num=0;DelayInit();/* 8M串行flash W25Q64初始化 */SPI_WS2812_Init();while(1){if(Num>9){Num=0;}DIS_Num(Num,RGB_Buf[i%12]);i++;Num++;DelayMs(500);}}

五、相关资料链接

1. STC89C52RC程序下载   直戳跳转
2. STM32F103C8T6程序下载
   1. 串口下载                直戳跳转
   2. ST-LINK下载          直戳跳转
   3. J-LINK下载             直戳跳转
   4. DAP-LINK下载       直戳跳转

3. 字符软件使用                  直戳跳转

 六、数字提取格式

文字格式:共阴——逐列式——逆向——C51，其他默认

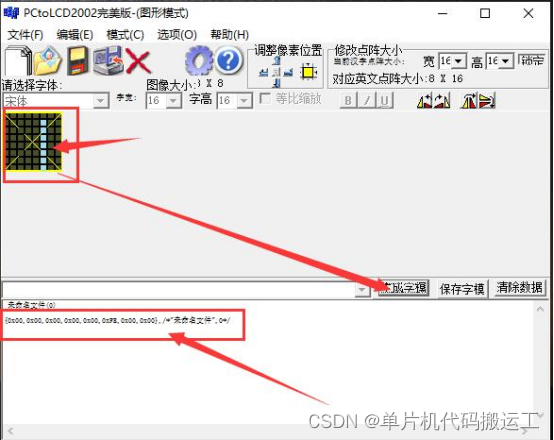

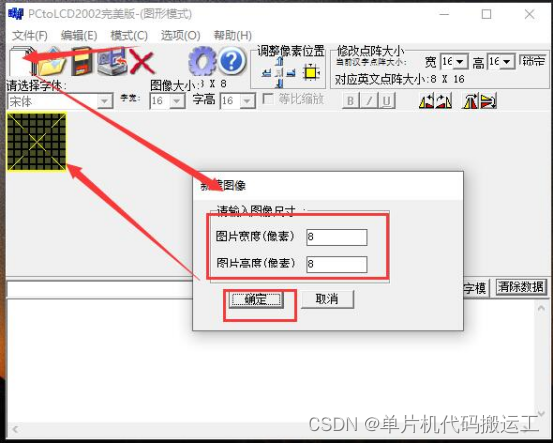

提取字符：新建图像——输入点阵大小——输入字符图形——生成字模——复制数据到程序数组

 七、视频效果展示与资料获取

视频连接      直戳跳转

资料获取       直戳跳转

 八、项目所有材料清单

STC89C52RC驱动方案		STM32F103C8T6驱动方案	图片	备注 K_A01_001

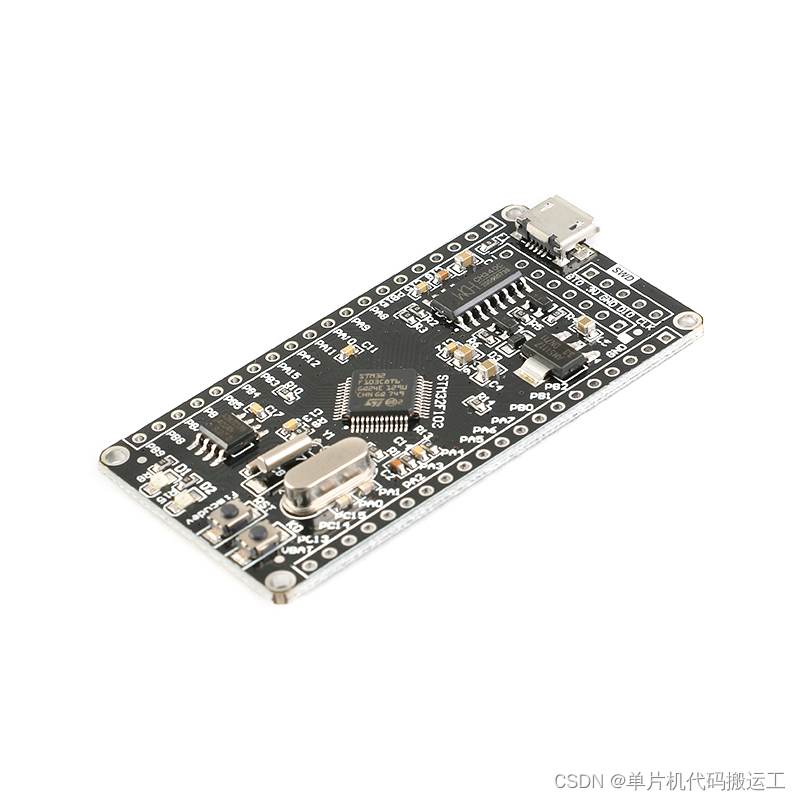

注：STC89C52RC单片机太慢无法达到WS2812B时序要求		STM32F103C8T6系统板X1		STM32系统板两根Micro USB线一根用于J-LINK下载器，另一根用于给系统板供电 杜邦线建议不用太长的 同WS2812B模块灯个数不一样的程序都通

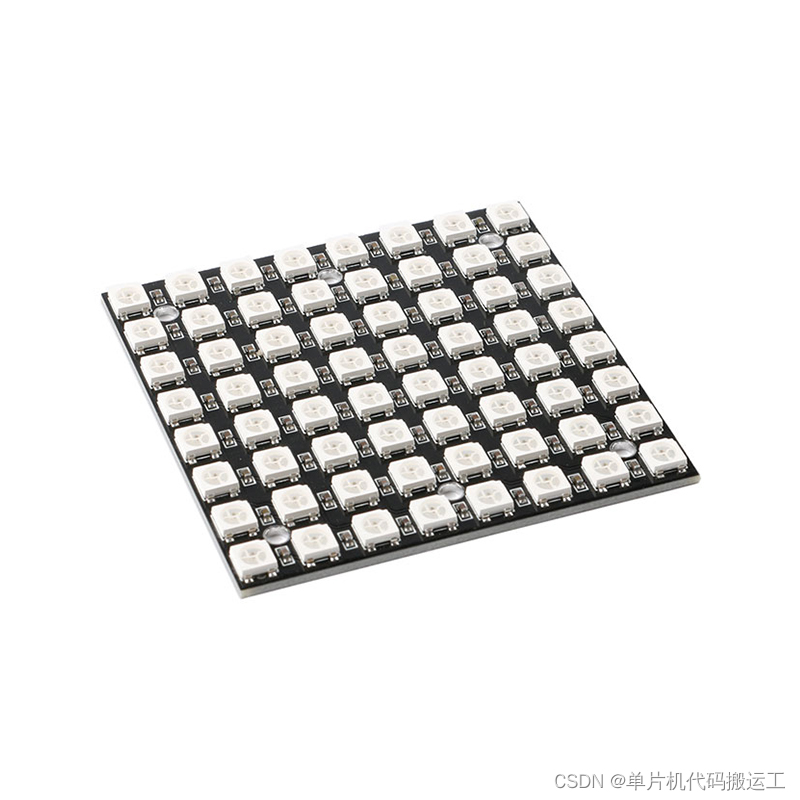

		8X8 WS2812B灯模块X1

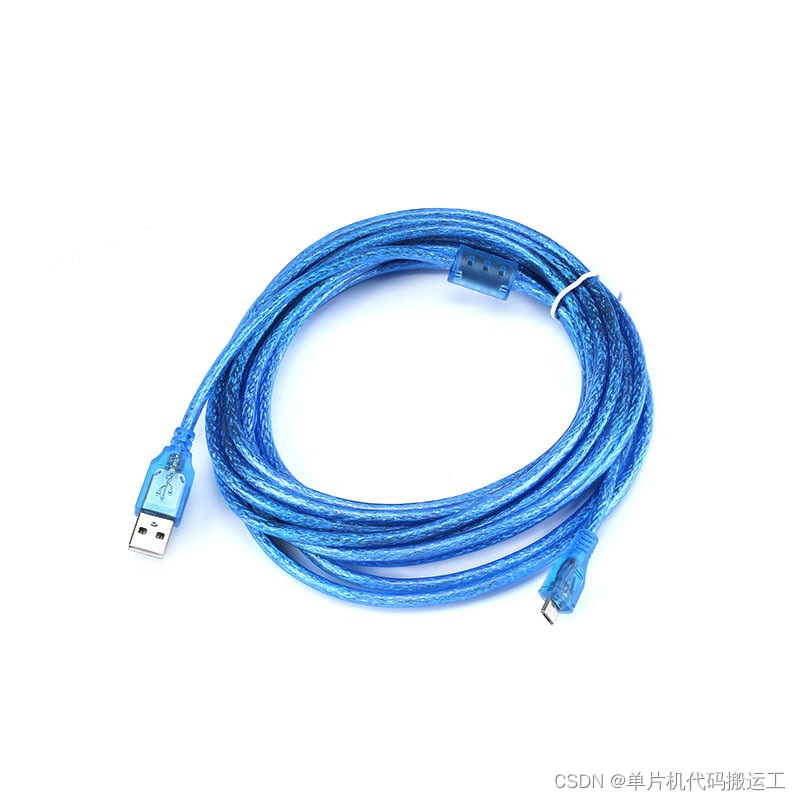

		Micro USB线X2
		母母杜邦线X3

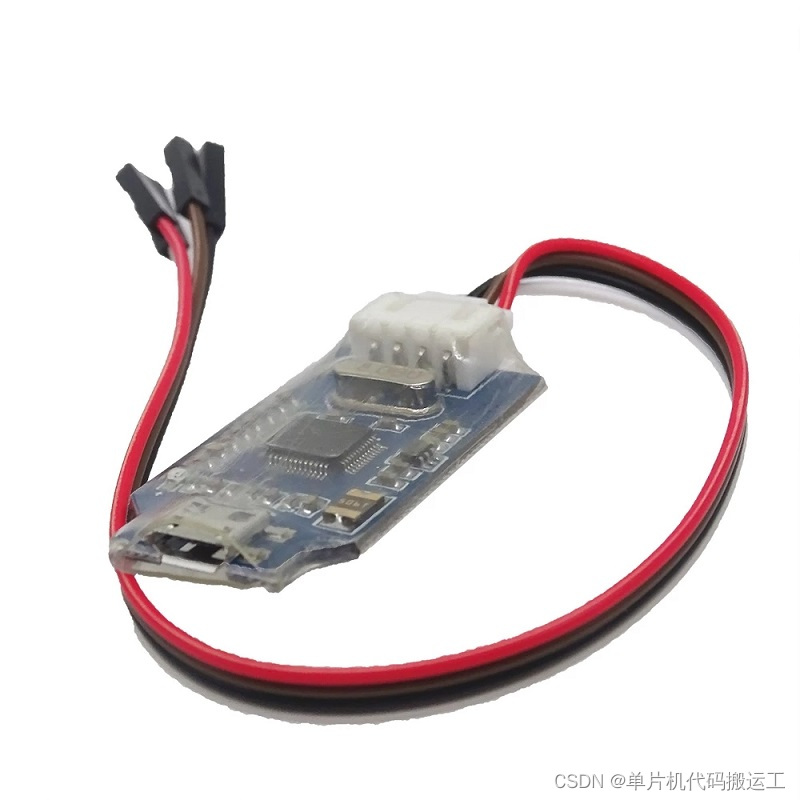

		J-LINK下载器

 九、注意事项

1. VCC GND请勿接反，接反易烧
2. 显示异常时，排除接线接触不良
3. 同程序换开发板不断电直接接其他同类模块建议按单片机复位
4. 同WS2812B模块灯个数不一样的程序都通用
5. 下载后显示如果有异常的时候可以重新上电复位下
