深度学习visio作图技巧
创始人
2024-01-13 03:11:59
目录

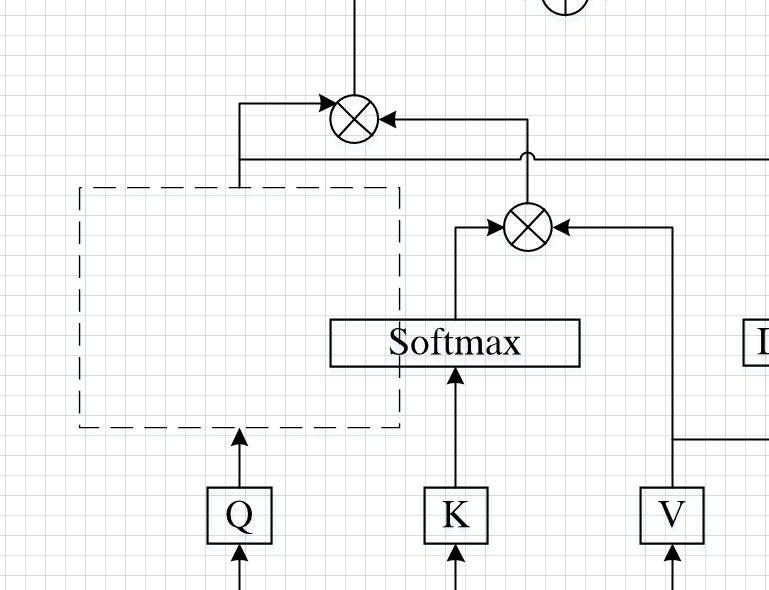

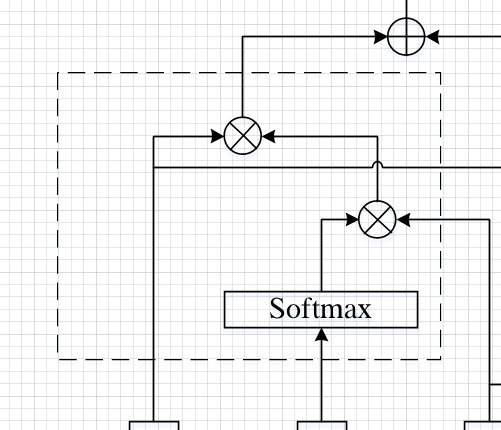

1.不显示跨线
2.调节连接线拐弯
3.方框与连接线反应
4.设计一个卷积块/特征图
5.设计一个特征图方块
1.不显示跨线
不显示跨线：设计→连接线，取消显示 跨线的勾选
2.调节连接线拐弯
连接线拐弯：按住shift拖动线条即可控制连接线拐弯。
3.方框与连接线反应
接触方框与连接线之间的关联

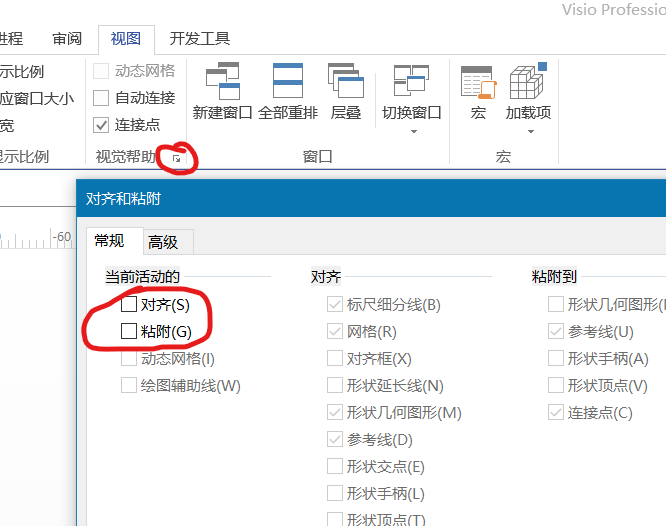

取消掉对齐和粘附
视图→箭头→对齐和粘附
这样插入方框就不发生黏连了
4.设计一个卷积块/特征图

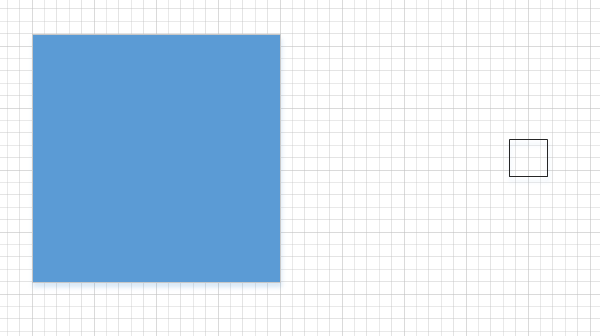

先生成一个右边这样大小的方框

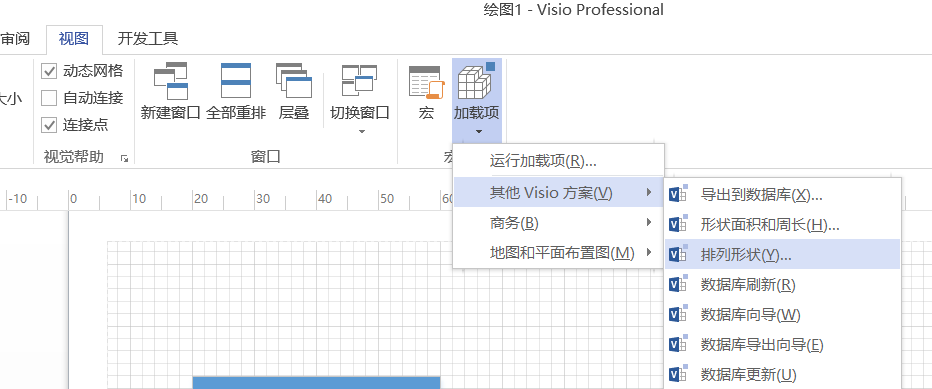

点击视图→加载项→其他visio方案→排列形状

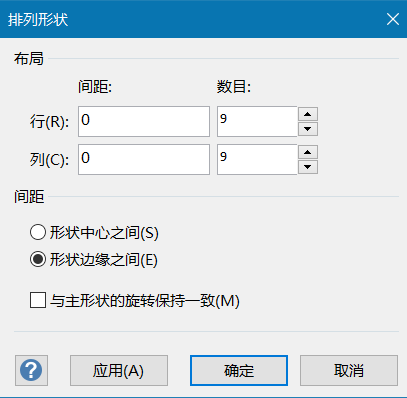

设置方框之间的间距为0，行数和列数自己设定
间距定义为形状边缘之间

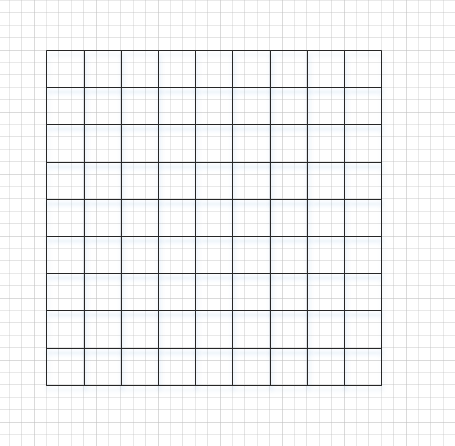

这样就生成了如图所示的格子，右键组合，将这些格子组合在一起

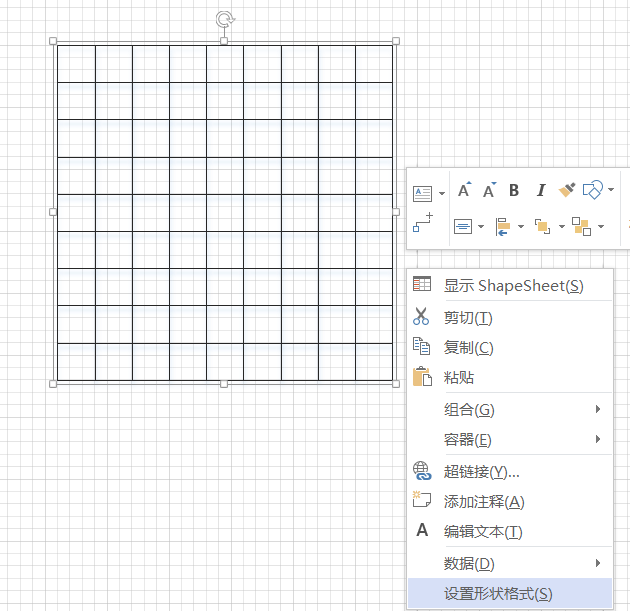

选中该图形，右键设置形状格式

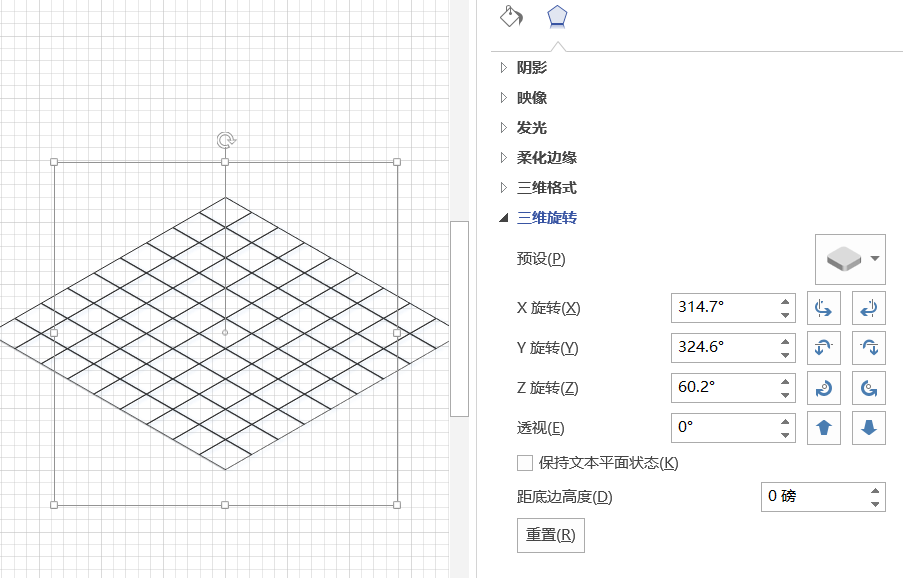

自己设计合适的角度即可 ，也可以直接对卷积块/特征图进行颜色填充等操作

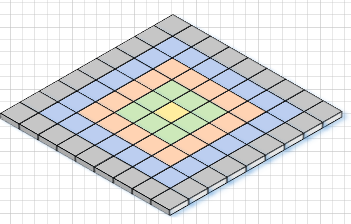

有的特征图是这个样子的，这么好看！！怎么做的呢？

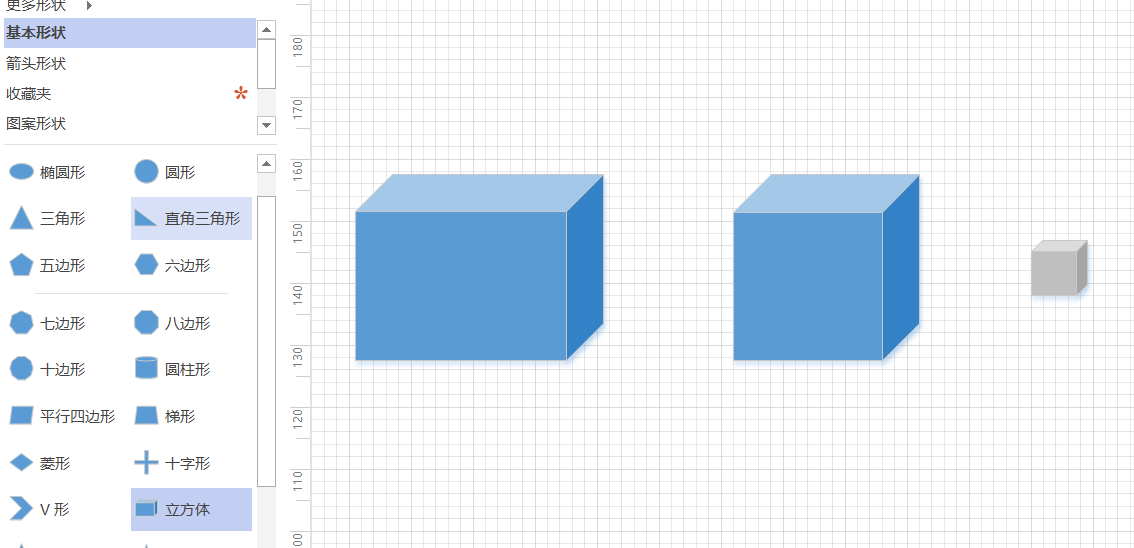

同理，先设计一个正方体，基本形状里面有，选择长方体，然后调整为正方体
选择小正方体，然后按上面的操作选择形状排列

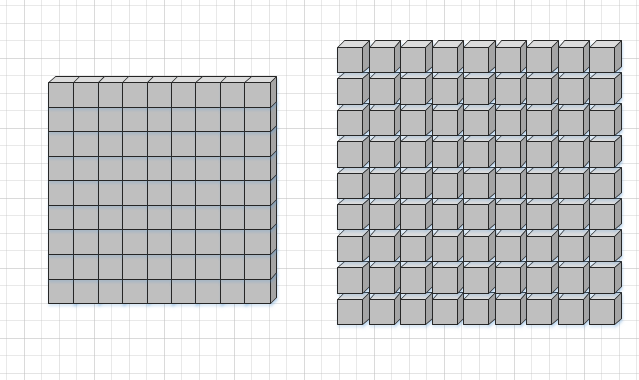

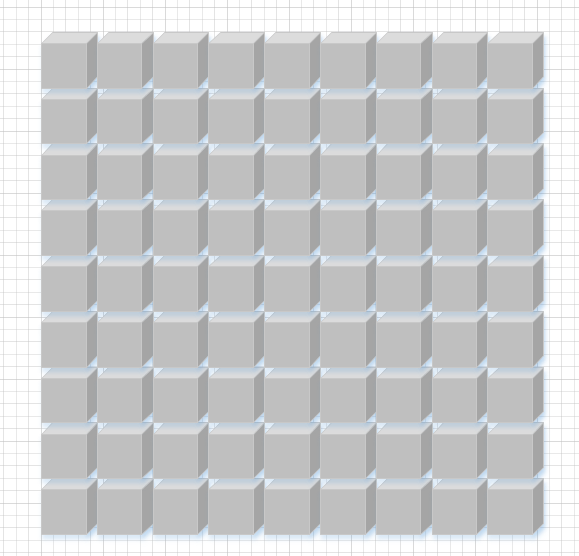

排完之后是这个样子，不是预期的样子
我们可以手动排序

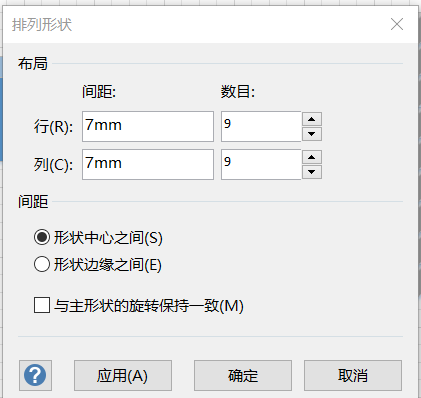

也可以直接设置方框之间的中心间距
PS：有没有可以直接计算正方体边长的工具啊，这样就不用一直手动调整了，欢迎评论区回复
然后就是下面的样子
对比一下：顺眼了很多

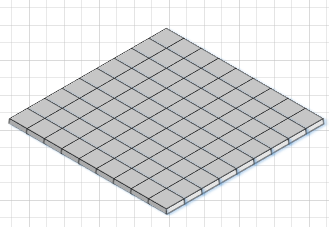

然后再设置旋转角度就ok了
酱紫就好了，真好看！！
5.设计一个特征图方块

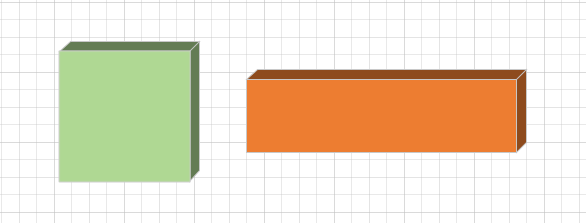

我们可以获得这样的方块
但是如何获得下面这种方块呢？
我们可以直接手动设计一个，通过这种方法，我们可以随意设计自己想要的方块
首先我们需要打开开发工具

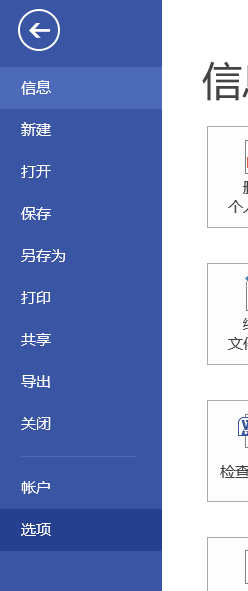

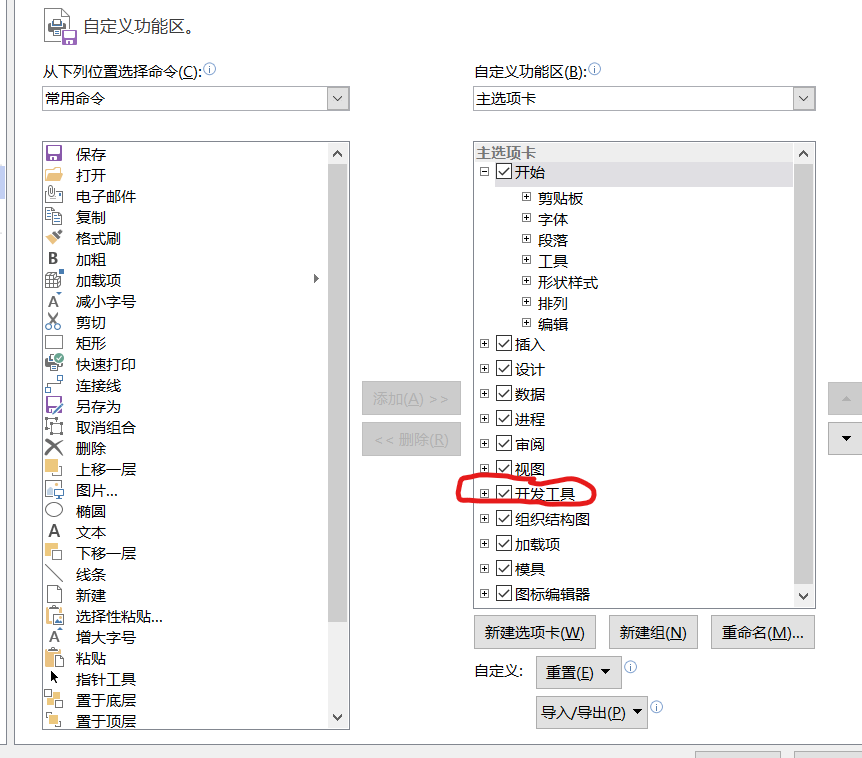

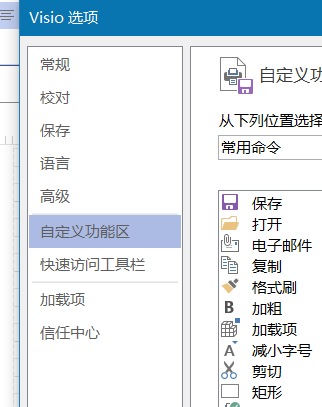

文件→选项→自定义功能区→（勾选）开发工具

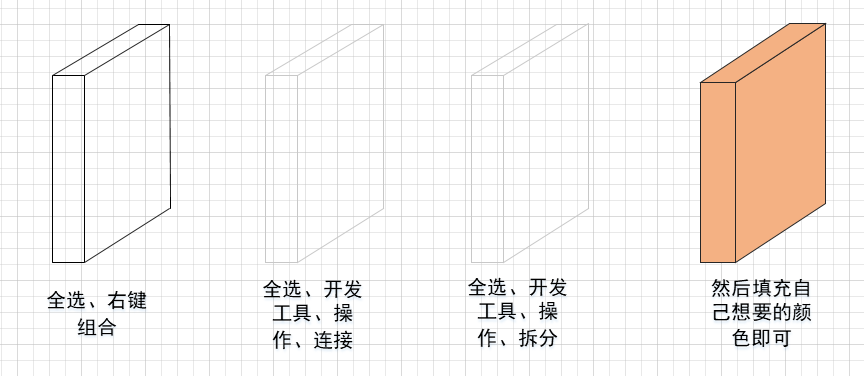

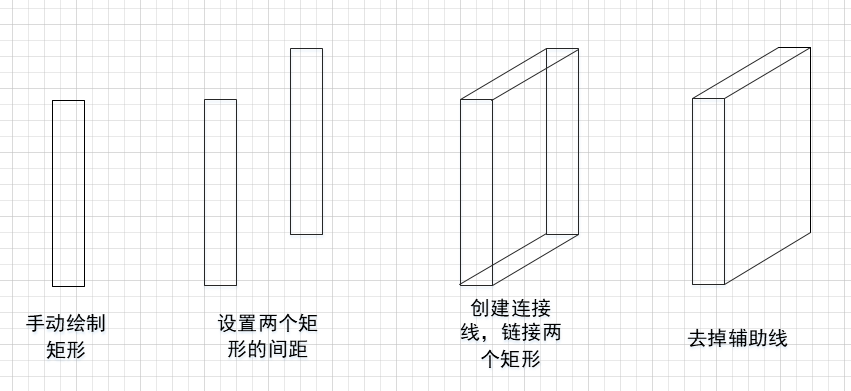

然后开始设计自己的方块
PS：手动绘制矩形这里需要自己绘制四个边，以便后面去掉辅助线。

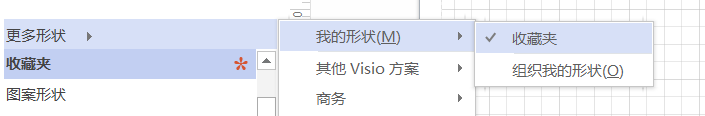

将自己设计的方块保存的收藏夹，以便下次使用
直接将想要收藏的图案添加到收藏夹里并保存
