I2C知识大全系列三 —— I2C驱动之单片机中的I2C_办公生活

创始人

2024-01-15 09:31:16

两种方式

单片机中的I2C驱动有两种方式。一种方式是用专用硬件I2C控制器实现，这种方式简单易行，品质也容易控制，只是会增加硬件成本方面的压力。另一种方式是用纯软件方式实现，这种方式几乎无硬件成本方面的考虑。

主要对比：

模拟I2C可以在任何管脚上，而硬件只能在固定管脚上。

对应芯片上的I2C外设，有相应I2C驱动电路，其所使用的I2C管脚也是专用的，因而效率要远高于软件模拟的I2C；一般也较为稳定，但是程序较为繁琐。硬件（固件）I2C是直接调用内部寄存器进行配置；而软件I2C是没有寄存器这个概念的。

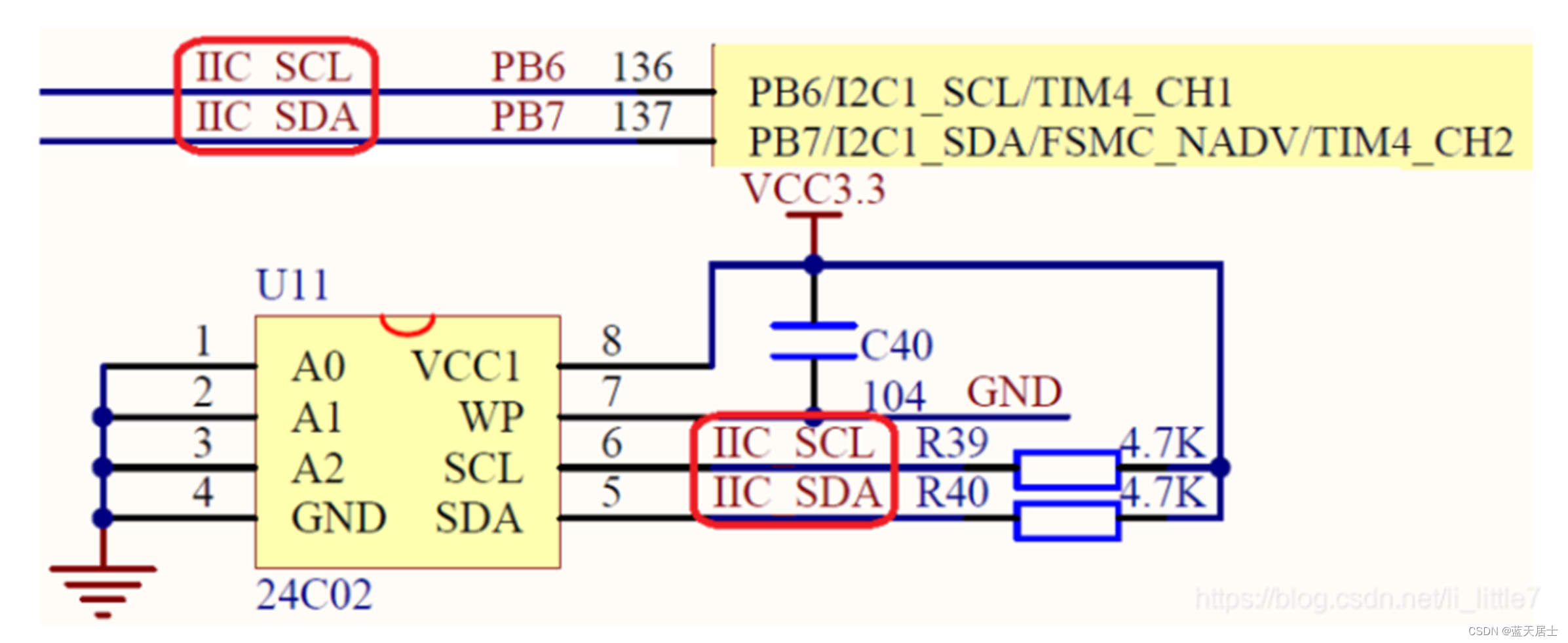

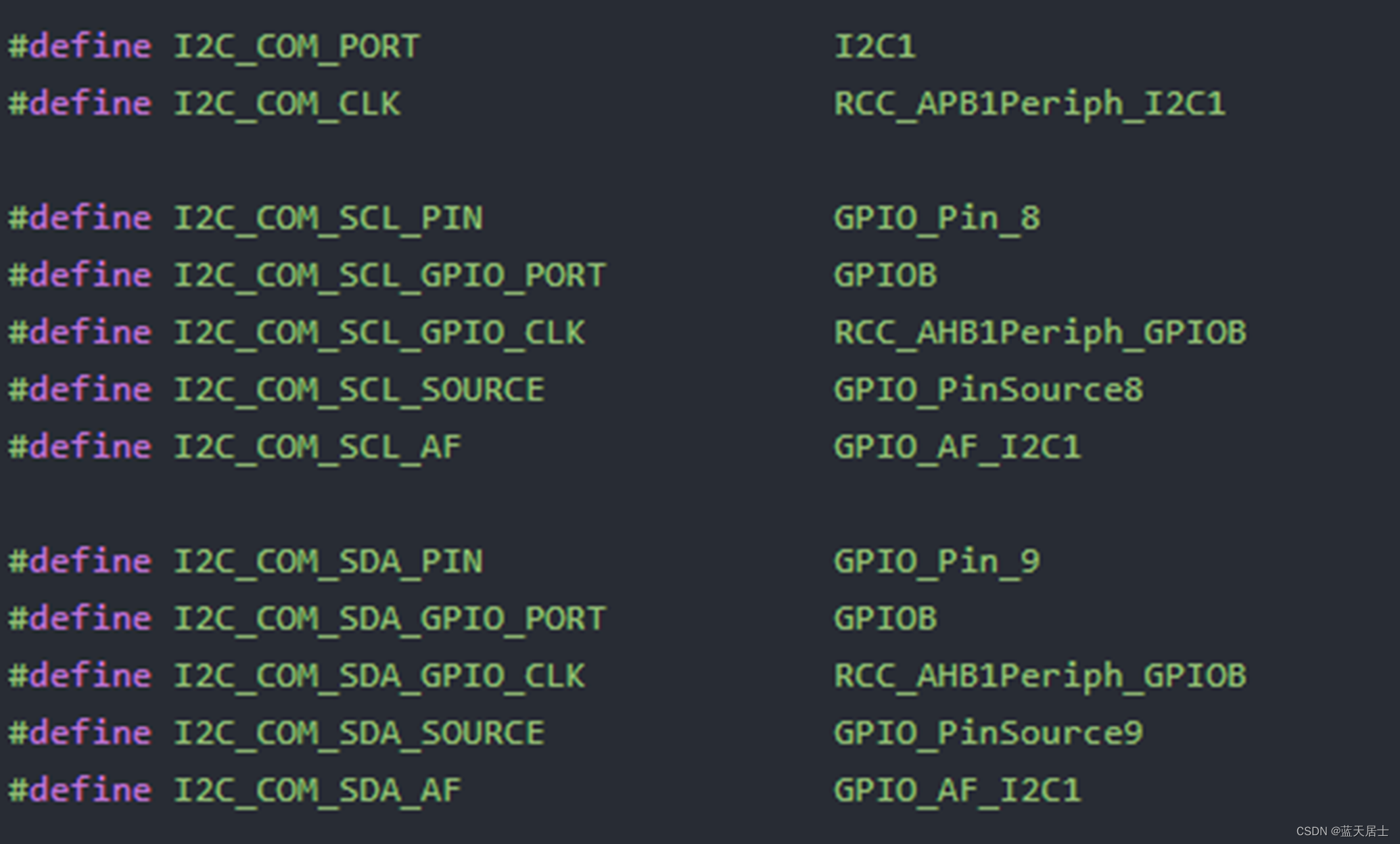

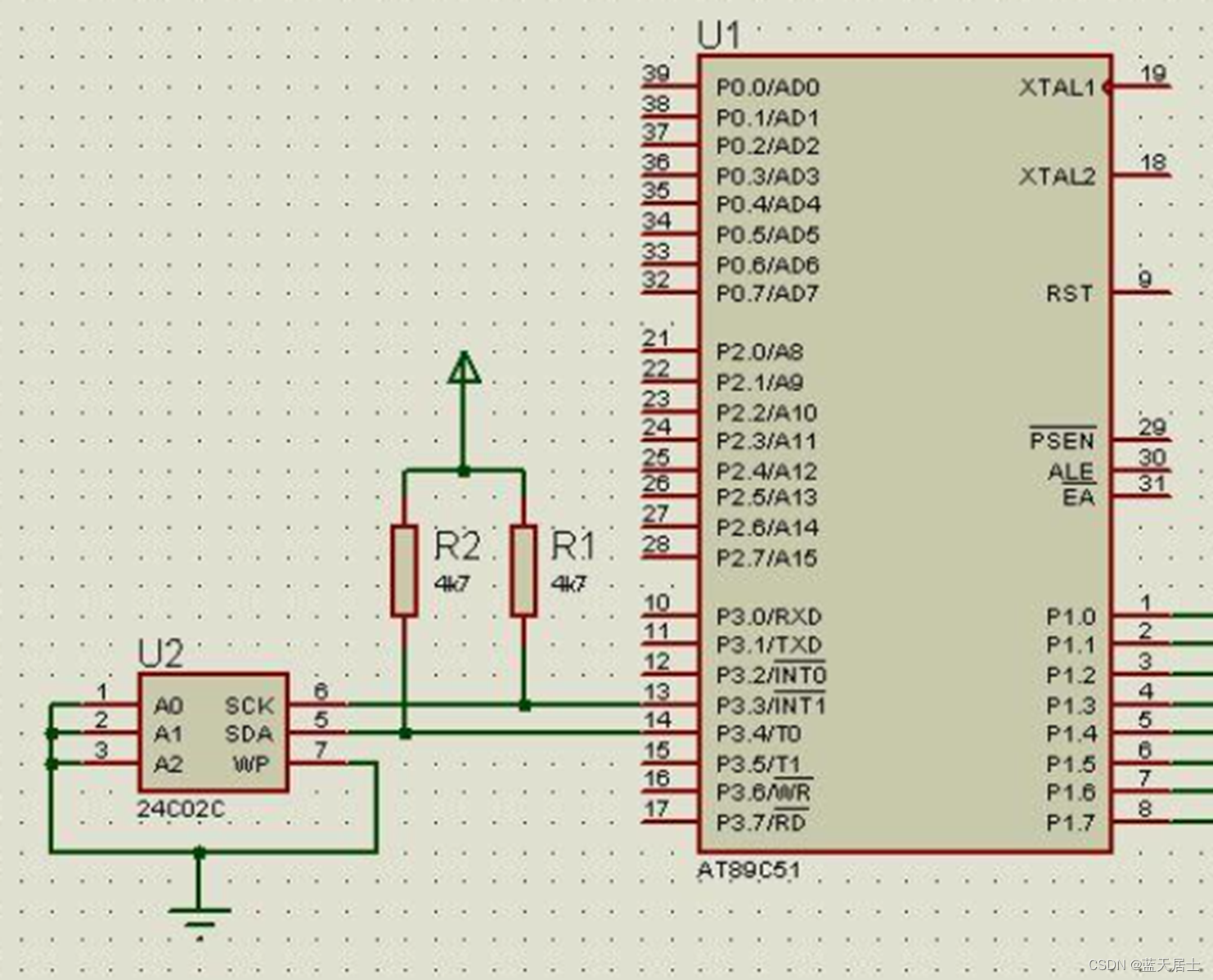

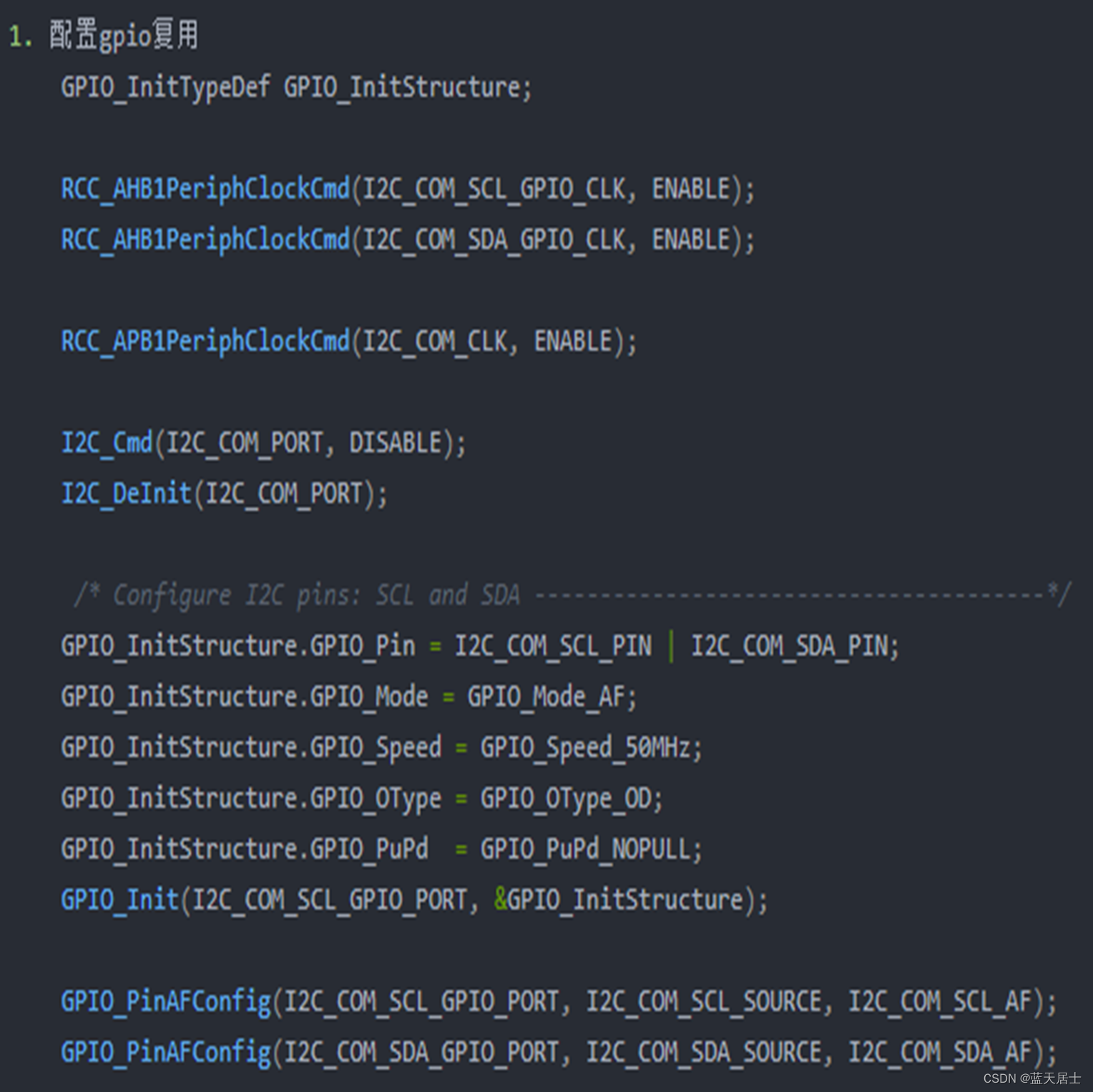

I2C控制器操作代码（STM32系列单片机）

收发的三种方式：

中断和轮询可以收发任意组合。

软件I2C一般是选择单片机中的任意两个空闲GPIO口（管脚复用都选择最基本的GPIO），其中一个口线作为时钟线（SCL），另一个口线作为数据线（SDA），与I2C设备的SCL和SDA一一对应连接，用软件控制GPIO口即SCL、SDA输出高低电平，模拟I2C总线的时序，从而与I2C设备进行通信。

起始（start）

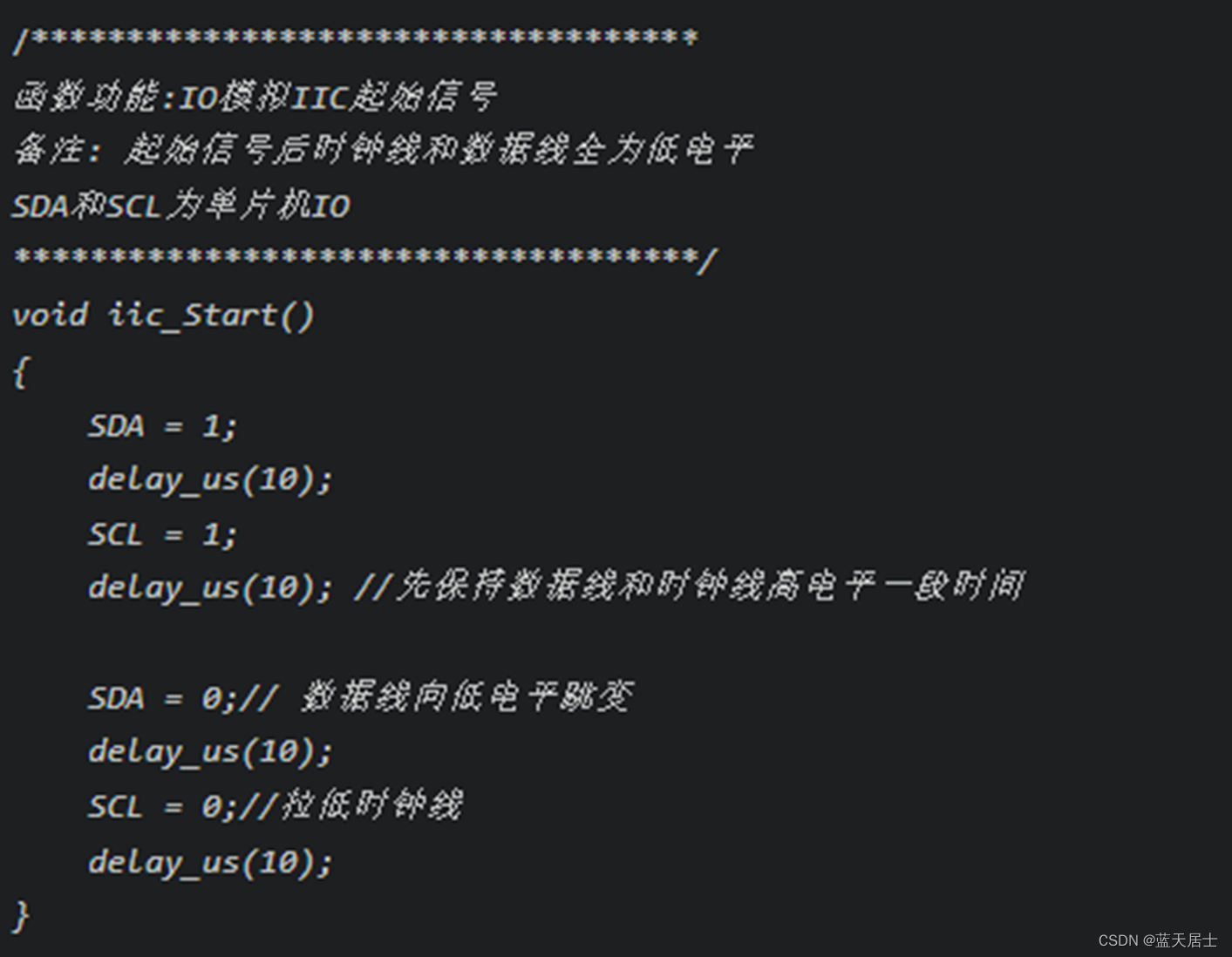

时钟线(SCL)高电平,数据线(SDA)从高电平跳变到低电平。代码如下：

结束（stop）

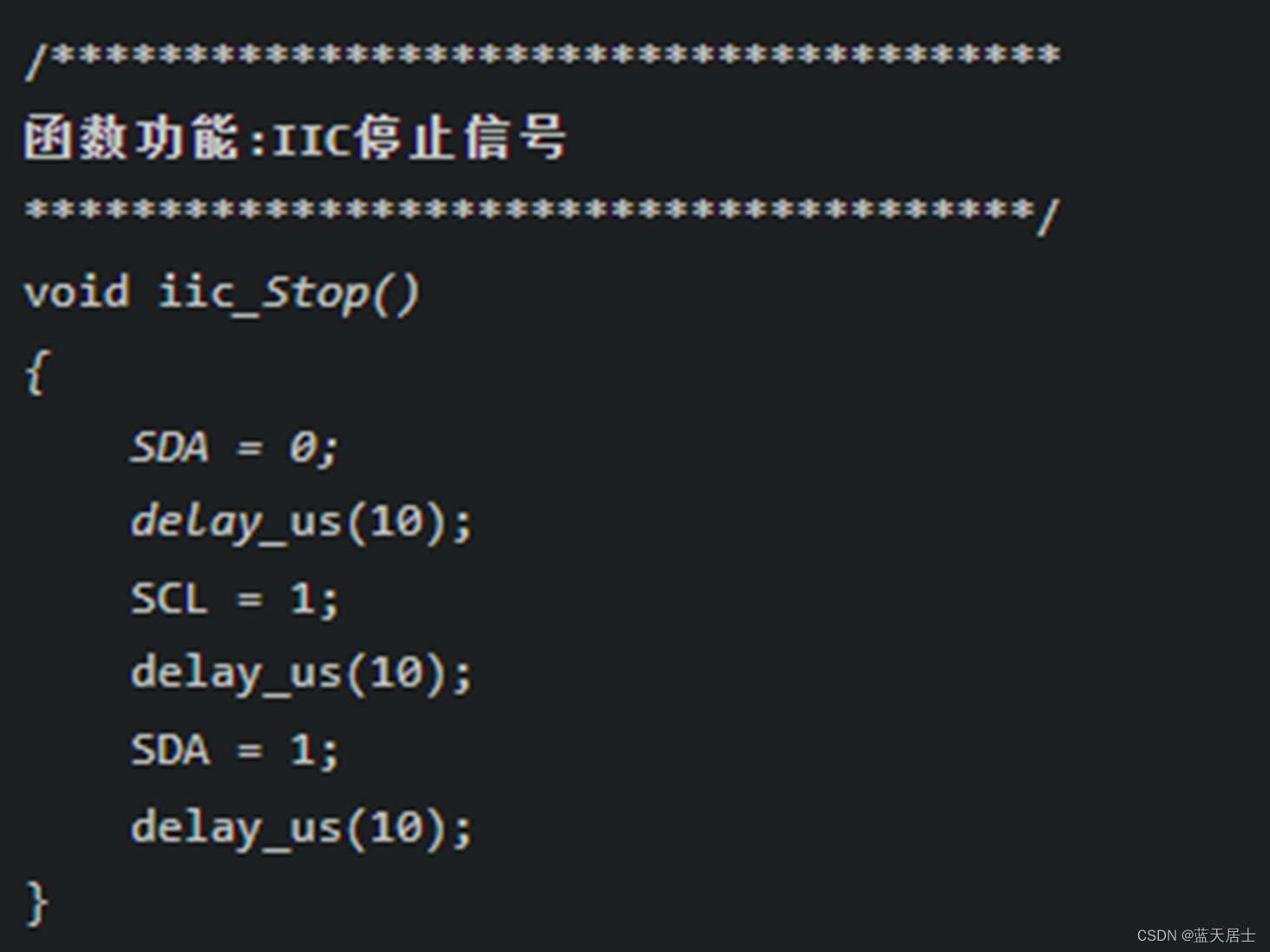

时钟线(SCL)在高电平期间,数据线(SDA)由低电平向高电平跳变。

发送

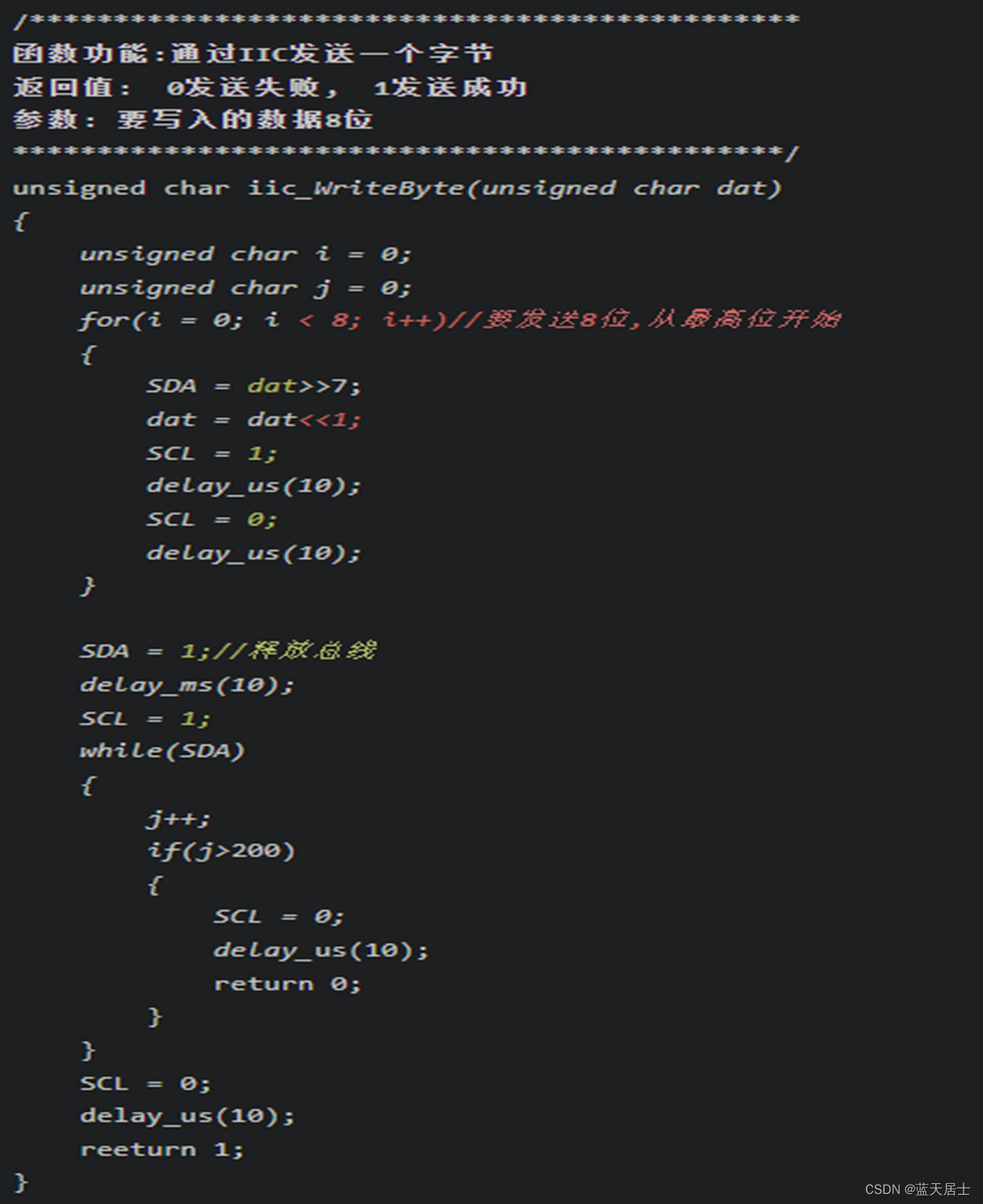

主机发送一个字节到IIC总线。

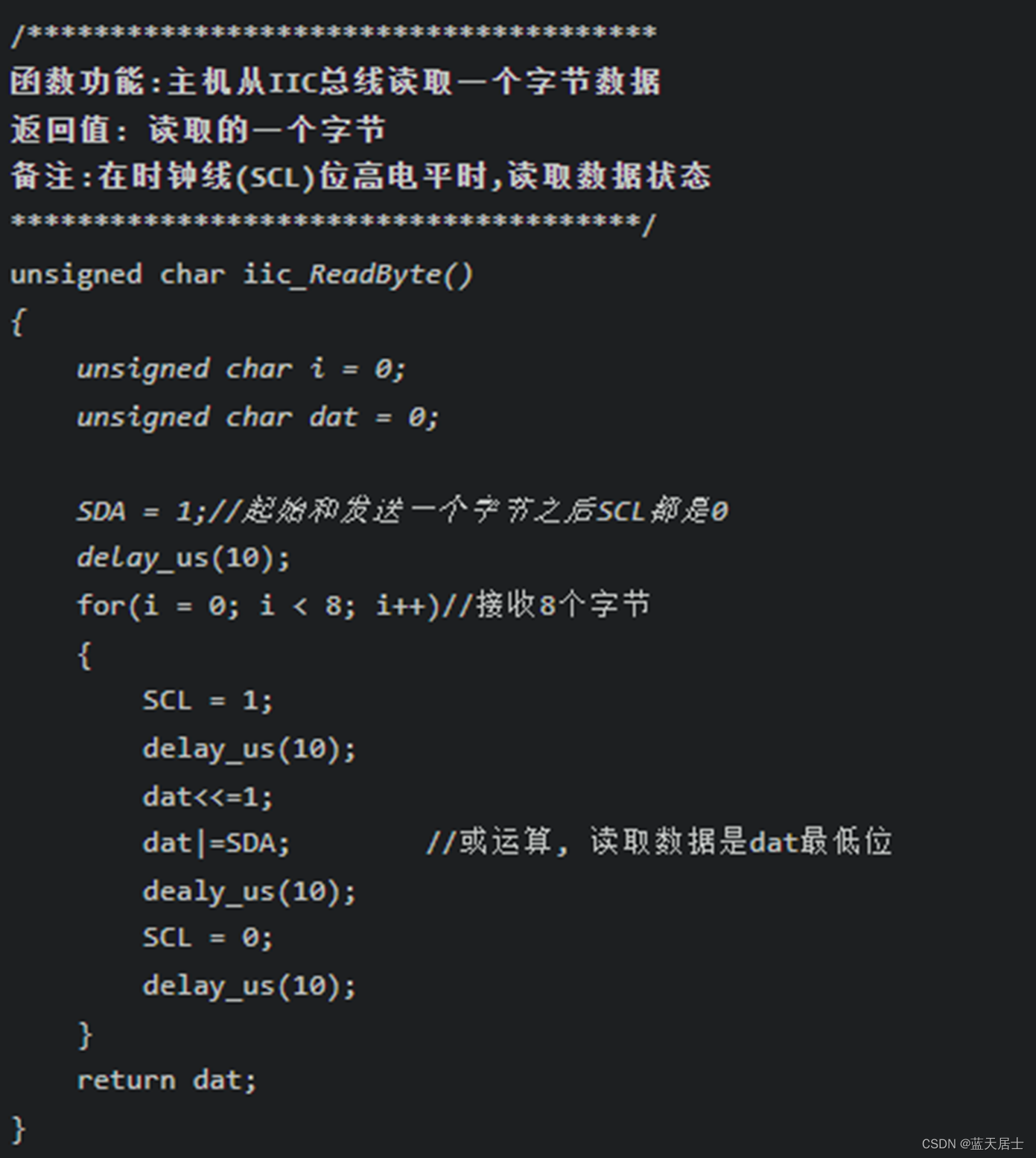

主机从IIC总线读取一个字节数据
