CubeMX简介

传统的单片机开发时，需要针对片上外设做各种初始化的工作，相当麻烦。
CubeMX是ST公司出品的一款图形化代码生成工具，通过图形化界面，可以非常直观的配置好各种片上外设，时钟，中断，DMA等等各种设备的参数，然后CubeMX可以直接生成初始化代码，使得开发人员可以将更多的精力放在核心代码的开发上。
生成的代码选择性适配IAR，KEIL，以及ST自家的STM32CubeIDE（免费）

初始界面

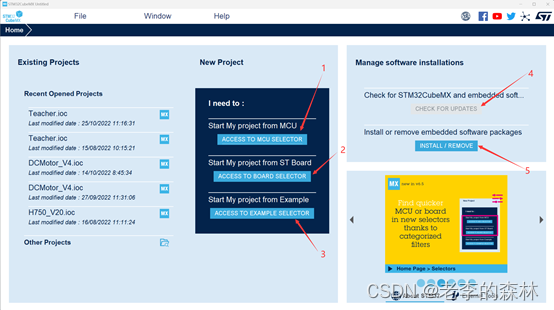

打开软件后就是这个界面
在这里插入图片描述

最左边是之前打开过的工程，中间是生成新项目的方式，右边是软件安装选项。
按箭头说明一下：
1：通过选择一款MCU来生成工程，一般用这个。
2：通过选择一款ST的开发板来生成工程，对于手里有ST开发板，想要学习开发板例程的，可以选择这个。
3：通过实例来生成工程，这个实例就是开发板已经实现的例程的名字，比如我想学习SPI接口，那么就可以通过这个打开，然后再选择ST开发板，和第2项是一回事。
4：检查更新
5：安装和删除软件包。每一款单片机都是需要安装对应的支持包才行的，可以从这里安装，删除或更新软件包。

生成工程

下面我们生成一个计算CRC的工程，用到的片子是STM32G030C8T6，配置PA9和PA10为串口。开启串口中断。外部晶振8MHz。将来用KEIL做软件开发。

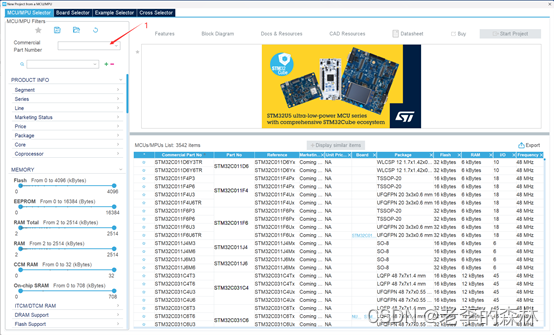

点击箭头1，来到MCU型号选择界面
在这里插入图片描述

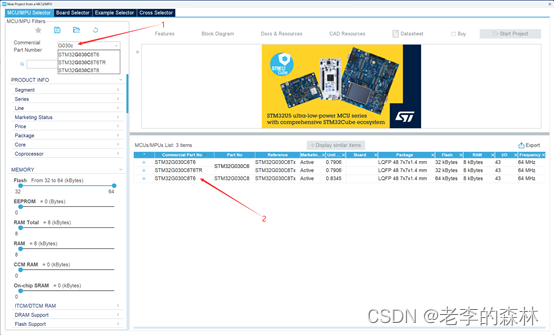

在1处输入STM32G030C8T6，前面的STM32也可以不输入。随着我们的输入，右边窗口会逐渐缩小选择范围，如下图，注意键盘要在英文输入状态，中文状态是不行的。
在这里插入图片描述

箭头2所指的这个芯片，就是我们所要选择的。
同时还给出了参考单价，芯片封装，FLASH和RAM容量，IO口数量和最高频率等信息，以方便我们选型
确定好芯片以后，双击它，就来到下一个界面。

功能配置界面

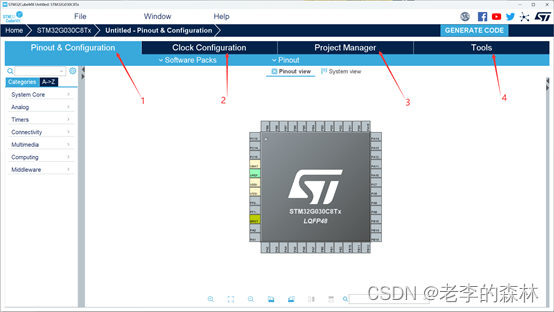

在这里插入图片描述

它包含4个选项卡，下面我们来一一介绍。

1 引脚和配置

这个界面最常用，左边是配置MCU内核，片上外设，中间件的。
右边可以配置IO口，和引脚复用功能

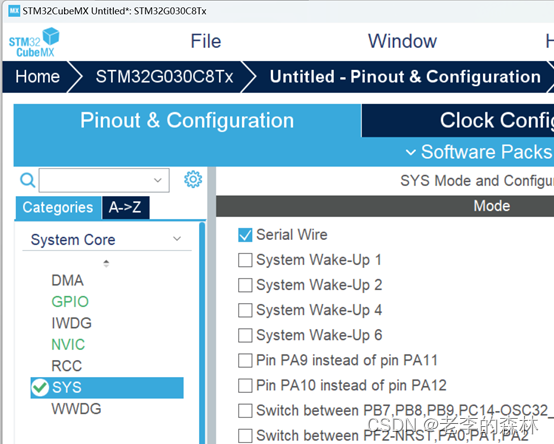

下面我们点开System Core，并点击SYS，并在新出现的窗口中勾选第1项Serial Wire，的意思是启用SWD调试接口，即可以通过仿真器下载和调试程序。
在这里插入图片描述

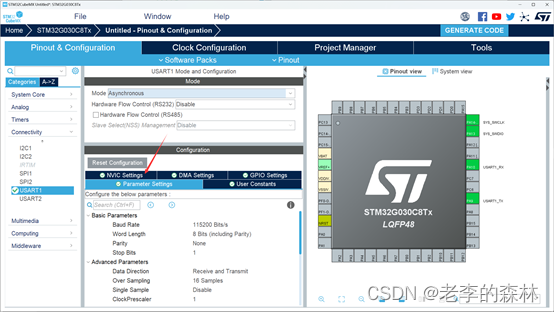

点击Connectivity，点击USART1，Mode选择Asynchronous，意思是异步串口。其他保持默认。下面的窗口中，通讯速度按需要设置，默认是115200bps，数据位8，奇偶校验无，1个停止位
在这里插入图片描述

此时可以看到窗口右边，相关引脚已经变为绿色。可以看到PA9为TX引脚，PA10为RX引脚。

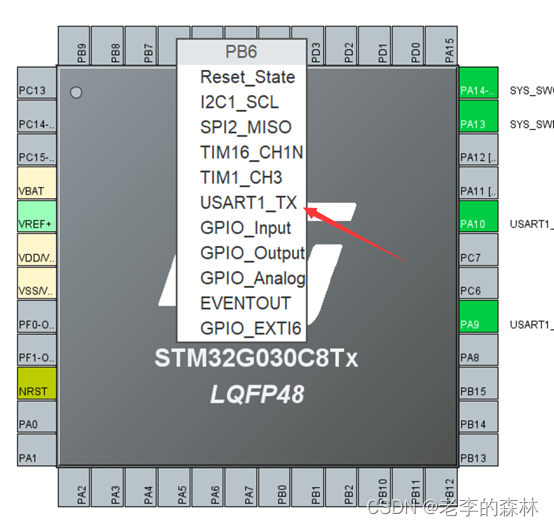

如果PA9必须做别的功能使用，那还有备用引脚可以选择，方法是按住Ctrl，再鼠标左键长按PA9，此时备用引脚会开始闪烁，本芯片的备用引脚只有一个：PB6
左键点击PB6，选择USART1_TX即可将该引脚变为TX功能
在这里插入图片描述
