VL8 使用generate for语句简化代码

题目描述

在某个module中包含了很多相似的连续赋值语句，请使用generata…for语句编写代码，替代该语句，要求不能改变原module的功能。

使用Verilog HDL实现以上功能并编写testbench验证。

module template_module( input [7:0] data_in,output [7:0] data_out
);assign data_out [0] = data_in [7];assign data_out [1] = data_in [6];assign data_out [2] = data_in [5];assign data_out [3] = data_in [4];assign data_out [4] = data_in [3];assign data_out [5] = data_in [2];assign data_out [6] = data_in [1];assign data_out [7] = data_in [0];
endmodule

输入描述

data_in：8bit位宽的无符号数

输出描述

data_out：8bit位宽的无符号数

RTL 设计

`timescale 1ns/1nsmodule gen_for_module( input  [7:0]   data_in,output [7:0]   data_out
);generategenvar i;for (i=0;i<8;i=i+1) beginassign data_out[i] = data_in[7-i];end
endgenerateendmodule

testbench 设计

`timescale 1ns/1nsmodule tb_gen_for_module();reg   [7:0]    data_in;
wire  [7:0]    data_out;gen_for_module inst_gen_for_module (.data_in(data_in), .data_out(data_out)
);initial begindata_in <= 8'd1;#10data_in <= 8'd2;#10data_in <= 8'd3;#10data_in <= 8'd4;#10data_in <= 8'd5;#10data_in <= 8'd6;#10data_in <= 8'd7;$finish;
end//verdi
initial begin$fsdbDumpfile("tb_gen_for_module.fsdb");$fsdbDumpvars(0);
endendmodule

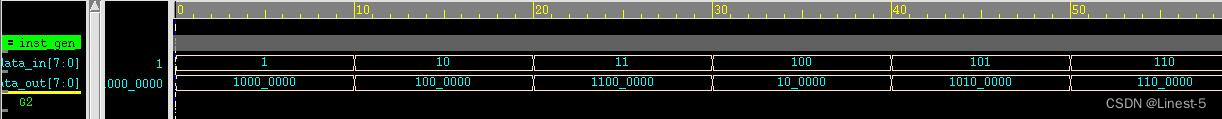

仿真测试

从仿真图可以看到，根据输入的八位宽数据，按照位倒转输出。

VL9 使用子模块实现三输入数的大小比较

题目描述

在数字芯片设计中，通常把完成特定功能且相对独立的代码编写成子模块，在需要的时候再在主模块中例化使用，以提高代码的可复用性和设计的层次性，方便后续的修改。

请编写一个子模块，将输入两个8bit位宽的变量data_a,data_b，并输出data_a,data_b之中较小的数。并在主模块中例化，实现输出三个8bit输入信号的最小值的功能。

子模块的信号接口图如下：

主模块的信号接口图如下：

使用Verilog HDL实现以上功能并编写testbench验证。

输入描述

clk：系统时钟

rst_n：异步复位信号，低电平有效

a,b,c：8bit位宽的无符号数

输出描述

d：8bit位宽的无符号数，表示a,b,c中的最小值

题目分析

题目的要求是定义子模块，在顶层中例化子模块，这样的好处是可以简化代码量，因为有些功能描述是重复的。基本思路就是设计一个子模块，其作用为比较两个输出值的较小值并输出，因为在顶层中例化两次子模块即可实现三输入数据输出最小值了。

RTL 设计

将子模块和顶层模块写在同一个.v文件中。

`timescale 1ns/1nsmodule main_mod(input           clk,input           rst_n,input  [7:0]    a,input  [7:0]    b,input  [7:0]    c,output [7:0]    d
);reg   [7:0]     c_reg;
wire  [7:0]     min;always @(posedge clk or negedge rst_n) beginif (!rst_n) beginc_reg <= 'd0;endelse beginc_reg <= c;end
endcompare_min compare_min_inst1 (.clk     (clk), .rst_n   (rst_n), .a       (a), .b       (b), .c       (min)
);compare_min compare_min_inst2 (.clk     (clk), .rst_n   (rst_n), .a       (min), .b       (c_reg), .c       (d)
);endmodulemodule compare_min(input               clk,input               rst_n,input      [7:0]    a,input      [7:0]    b,output reg [7:0]    c);always @(posedge clk or negedge rst_n) beginif (!rst_n) beginc <= 8'd0;endelse if (a < b) beginc <= a;endelse beginc <= b;end
endendmodule

testbench 设计

`timescale 1ns/1nsmodule tb_main_mod();reg            clk;
reg            rst_n;
reg  [7:0]     a;
reg  [7:0]     b;
reg  [7:0]     c;
wire [7:0]     d;initial beginclk   = 'd1;rst_n <= 'd0;a     <= 'd0;b     <= 'd0;c     <= 'd0;#20rst_n <= 'd1;#200$finsih;
endalways #5  clk = ~clk;
always #10 a  <= {$random} % 9'd256;
always #10 b  <= {$random} % 9'd256;
always #10 c  <= {$random} % 9'd256;main_mod inst_main_mod (.clk    (clk), .rst_n  (rst_n), .a      (a), .b      (b), .c      (c), .d      (d)
);//verdi
initial begin$fsdbDumpfile("tb_main_mod.fsdb");$fsdbDumpvars(0);
endendmodule

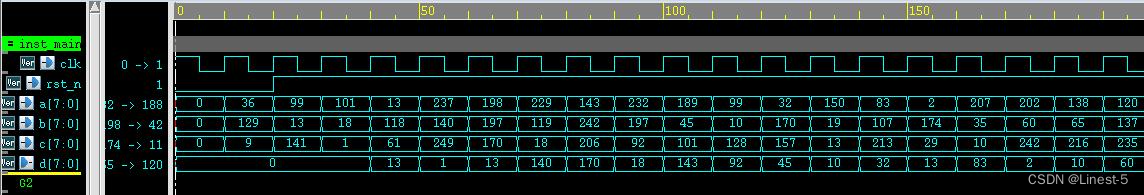

仿真测试

因为三个输入数据经过两次比较例化才得到最小值，所以最终得到的最小值数需要延后两拍输出。

VL10 使用函数实现数据大小端转换

题目描述

在数字芯片设计中，经常把实现特定功能的模块编写成函数，在需要的时候再在主模块中调用，以提高代码的复用性和提高设计的层次，分别后续的修改。

请用函数实现一个4bit数据大小端转换的功能。实现对两个不同的输入分别转换并输出。

程序的接口信号图如下：

使用Verilog HDL实现以上功能并编写testbench验证。

输入描述

clk：系统时钟

rst_n：异步复位信号，低电平有效

a,b：4bit位宽的无符号数

输出描述

c,d：8bit位宽的无符号数

RTL 设计

`timescale 1ns/1nsmodule function_mod(input           clk,input           rst_n,input   [3:0]   a,input   [3:0]   b,output  [3:0]   c,output  [3:0]   d
);assign c = swtich(a);
assign d = swtich(b);function [3:0] swtich;input  [3:0]  x;integer i;beginfor (i=0;i<4;i=i+1) beginswtich[i] = x[3-i];endend
endfunctionendmodule

testbench 设计

`timescale 1ns/1nsmodule tb_function_mod();reg             clk;
reg             rst_n;
reg   [3:0]     a;
reg   [3:0]     b;
wire  [3:0]     c;
wire  [3:0]     d;initial beginclk = 'd1;rst_n <= 'd1;#50rst_n <= 'd0;#200$finish;
endalways #5 clk = ~clk;
always #10 a <= {$random} % 'd16;
always #10 b <= {$random} % 'd16;function_mod inst_function_mod (.clk(clk), .rst_n(rst_n), .a(a), .b(b), .c(c), .d(d)
);//verdi
initial begin$fsdbDumpfile("tb_function_mod.fsdb");$fsdbDumpvars(0);
endendmodule

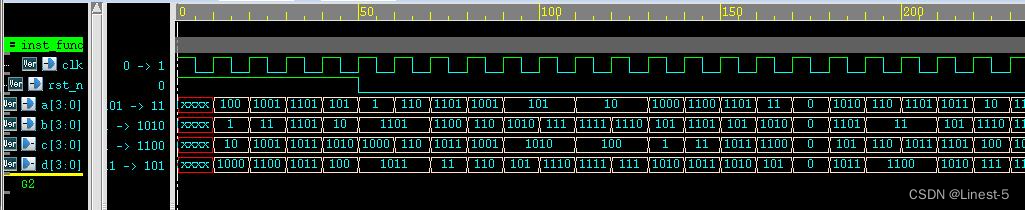

仿真测试

仿真结果正常。
