1、业务需求

        某企业分支机构为了保证工作人员可以随时随地访问公司网络资源，部署WLAN基本业务实现移动办公。且在覆盖区域内移动发生漫游时，不影响用户的业务使用。

        分支机构位于开放式场所，容易受到网络入侵，例如攻击者在WLAN网络中放入一台非法AP（area_2），SSID设置为wlan-net冒充合法AP，用于和STA建立WLAN连接来窃取企业信息，则严重威胁到企业网络的安全。为了预防此类入侵，可以在合法AP上配置设备检测和反制功能，使AC能够检测出非法的area_2（既不是本AC管理的AP，也不在合法AP列表中），并保证STA不接入area_2。

2、组网需求

AC组网方式：旁挂二层组网。

DHCP部署方式：

AC作为DHCP服务器为AP分配IP地址。

汇聚交换机SwitchB作为DHCP服务器为STA分配IP地址。

业务数据转发方式：隧道转发。

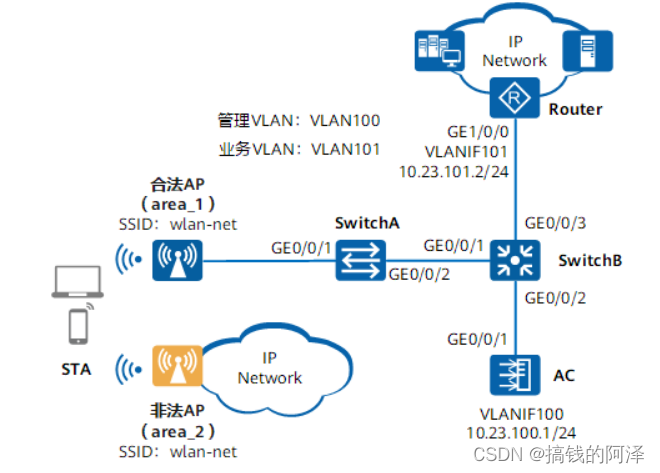

组网实例图：

 AC数据规划

3、配置思路

1、配置WLAN基本业务，实现STA可以正常接入WLAN网络。

2、配置非法设备检测和反制功能，使AP能够检测无线设备信息并上报给AC，并对识别的非法设备进行反制，使STA断开和非法设备的连接。

4、详细配置如下：

SwitchA的配置文件

#
sysname SwitchA
#
vlan batch 100
#
interface GigabitEthernet0/0/1port link-type trunkport trunk pvid vlan 100port trunk allow-pass vlan 100port-isolate enable group 1
#
interface GigabitEthernet0/0/2port link-type trunkport trunk allow-pass vlan 100
#
return

SwitchB的配置文件

#
sysname SwitchB
#
vlan batch 100 to 101
#
dhcp enable
#
interface Vlanif101ip address 10.23.101.1 255.255.255.0dhcp select interfacedhcp server gateway-list 10.23.101.2
#
interface GigabitEthernet0/0/1port link-type trunkport trunk allow-pass vlan 100
#
interface GigabitEthernet0/0/2port link-type trunkport trunk allow-pass vlan 100 to 101
#
interface GigabitEthernet0/0/3port link-type trunkport trunk allow-pass vlan 101
#
return

Router的配置文件

#
sysname Router
#
vlan batch 101
#
interface Vlanif101ip address 10.23.101.2 255.255.255.0
#
interface GigabitEthernet1/0/0port link-type trunkport trunk allow-pass vlan 101
#
return

AC的配置文件

#sysname AC
#
vlan batch 100 to 101
#
dhcp enable
#
interface Vlanif100ip address 10.23.100.1 255.255.255.0dhcp select interface
#
interface GigabitEthernet0/0/1port link-type trunkport trunk allow-pass vlan 100 101
#
capwap source interface vlanif100
#
wlansecurity-profile name wlan-netsecurity wpa-wpa2 psk pass-phrase 123456 aesssid-profile name wlan-netssid wlan-netvap-profile name wlan-netforward-mode tunnelservice-vlan vlan-id 101ssid-profile wlan-netsecurity-profile wlan-netregulatory-domain-profile name defaultwids-profile name wlan-wids                                                           contain-mode spoof-ssid-ap    ap-group name ap-group1wids-profile wlan-widsradio 0vap-profile wlan-net wlan 1wids device detect enablewids contain enableradio 1vap-profile wlan-net wlan 1wids device detect enablewids contain enableap-id 0 type-id 35 ap-mac 60de-4476-e360 ap-sn 210235554710CB000042ap-name area_1ap-group ap-group1radio 0channel 20mhz 6eirp 127calibrate auto-channel-select disablecalibrate auto-txpower-select disableradio 1channel 20mhz 149eirp 127calibrate auto-channel-select disablecalibrate auto-txpower-select disable
#
return

5、验证配置结果

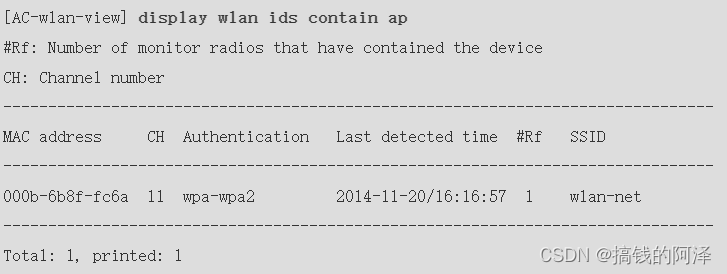

通过命令display wlan ids contain ap可以查看到被反制的AP2。

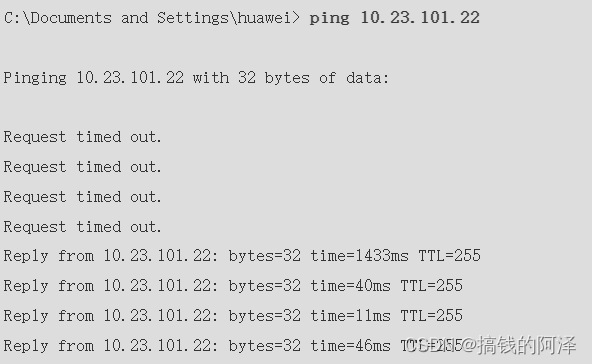

 STA试图通过AP2连接无线网络，但AP2受到反制，STA的流量断开后，连入AP1，流量正常。

6、配置注意事项

1、纯组播报文由于协议要求在无线空口没有ACK机制保障，且无线空口链路不稳定，为了纯组播报文能够稳定发送，通常会以低速报文形式发送。如果网络侧有大量异常组播流量涌入，则会造成无线空口拥堵。为了减小大量低速组播报文对无线网络造成的冲击，建议配置组播报文抑制功能。配置前请确认是否有组播业务，如果有，请谨慎配置限速值。
2、业务数据转发方式采用直接转发时，建议在直连AP的交换机接口上配置组播报文抑制。
3、业务数据转发方式采用隧道转发时，建议在AC的流量模板下配置组播报文抑制。
4、配置方法请参见：如何配置组播报文抑制，减小大量低速组播报文对无线网络造成的冲击？
5、建议在与AP直连的设备接口上配置端口隔离，如果不配置端口隔离，尤其是业务数据转发方式采用直接转发时，可能会在VLAN内形成大量不必要的广播报文，导致网络阻塞，影响用户体验。6、隧道转发模式下，管理VLAN和业务VLAN不能配置为同一VLAN，且AP和AC之间只能放通管理VLAN，不能放通业务VLAN。
