real-world image and video super-resolution

文章目录

• real-world image and video super-resolution
• • 1. Toward Real-World Single Image Super-Resolution:A New Benchmark and A New Model（2019）
  • • 1.1 real-world数据集制作
    • 1.2 LP-KPN网络结构
    • 1.3 拉普拉斯金字塔构造代码
  • 2. Real-world Video Super-resolution: A Benchmark Dataset and A Decomposition based Learning Scheme
  • • 2.1 一个预训练的weight应用到一个实际任务时候的表现
    • 2.2 real-VSR dataset
    • 2.3 损失函数
    • 2.4 实验
  • 3. real-basic vsr:Investigating Tradeoffs in Real-World Video Super-Resolution
  • • 3.1 在面对实际超分场景时，是各种各样的退化场景, non-blind model 不能很好的应对。
    • 3.2 因此作者设计了一个clean 模块，放在 basicVSR前面
    • 3.3 traing speed 和 performance 分析
    • 3.4 batch size 和 sequence length的比较
    • 3.5 videoLQ dataset
    • 3.6 运行realbasic vsr官方代码跑的结果如下：

1. Toward Real-World Single Image Super-Resolution:A New Benchmark and A New Model（2019）

1.1 real-world数据集制作

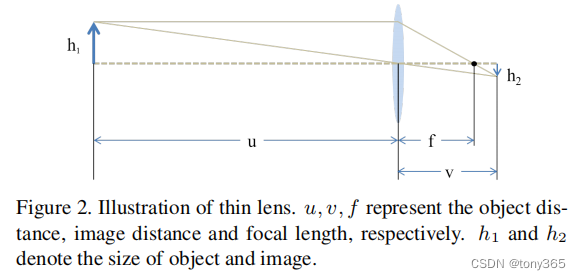

如图所示，单反相机的简化成像模型

一般情况下，u > 3.0m， f最大时 105mm. u >> f
因此

可见 h2h_2h2​ 近似 与 fff成正比， 通过增加fff, 可以得到更好的图像细节。

因此作者利用 105mm, 50mm, 35mm, 28mm四个焦距来制作数据对，其中105mm的数据用于生成ground-truth HR， 其他焦距生成对应LR。

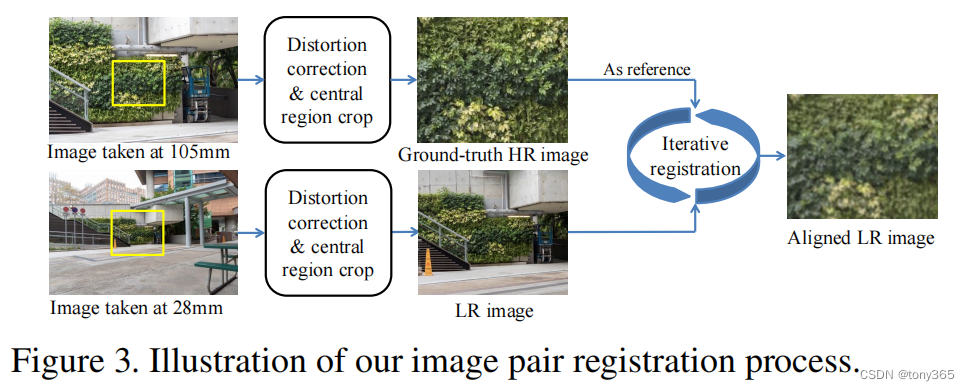

整体框架如下

同一个场景不同焦距的图像对，上面的图像肯定细节更多一些，首先进行畸变矫正，由于 图像边缘区域的畸变较大，作者使用photoshop中的方法无法完全得到完美的矫正，因此作者首先裁剪了中间的畸变较小的区域。

然后通过对 LR image进行裁剪和 迭代的方法进行像素级的配准，得到aligned LR image, 因此生成了一一对用的图像对。

作者利用 Canon 5D3和Nikon D810生成了 595个图像对。
关于本文介绍不同focus的像素级图像配准方法，是利用迭代的最小二乘方法，这里没有深入研究，有兴趣的可以参考官方提供的matlab源码。

1.2 LP-KPN网络结构

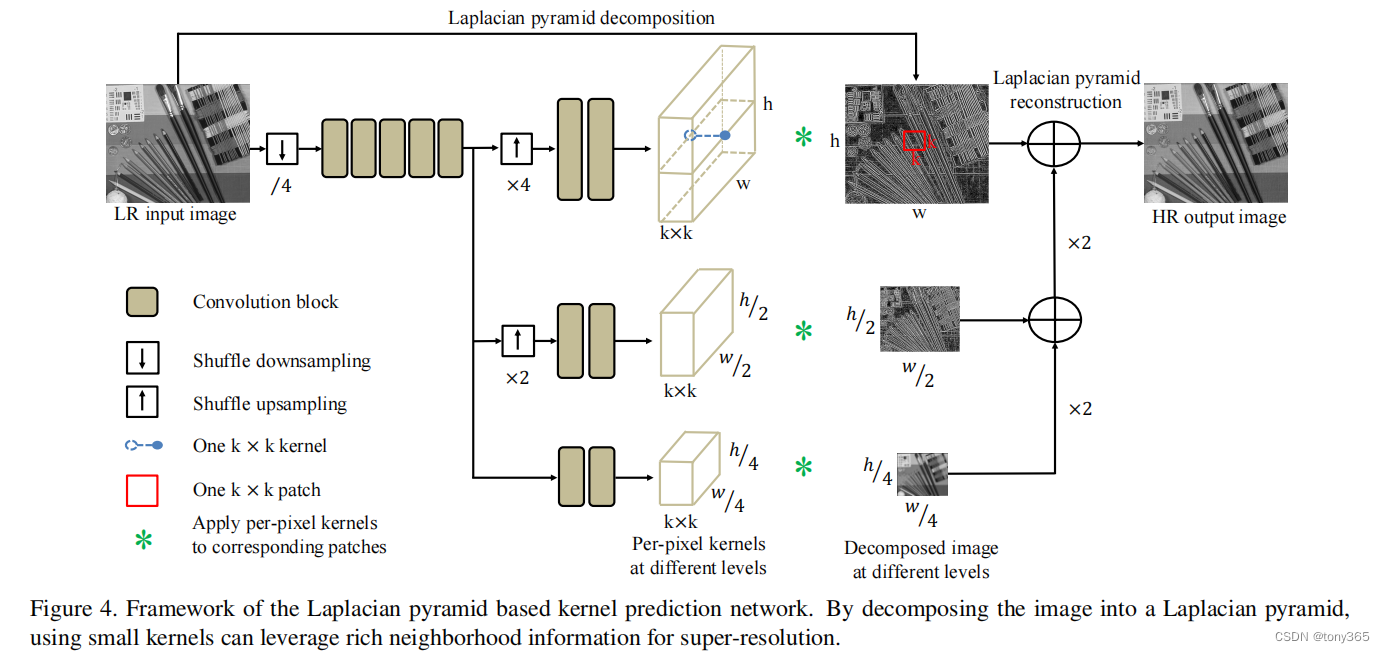

整体框图如下：

整体比较清晰，论文中的介绍也比较详细，可以参考代码理解

1.3 拉普拉斯金字塔构造代码

感觉这部分代码可以用于固定滤波核 的 滤波, 包括高斯滤波 和 高斯滤波上采样的写法

class GaussianBlur(nn.Module):def __init__(self):super(GaussianBlur, self).__init__()kernel = np.array([[1./256., 4./256., 6./256., 4./256., 1./256.],[4./256., 16./256., 24./256., 16./256., 4./256.],[6./256., 24./256., 36./256., 24./256., 6./256.],[4./256., 16./256., 24./256., 16./256., 4./256.],[1./256., 4./256., 6./256., 4./256., 1./256.]])kernel = torch.FloatTensor(kernel)kernel = kernel.unsqueeze(0).unsqueeze(0).repeat(3,1,1,1)self.gaussian = nn.Conv2d(3, 3, kernel_size=5, stride=1, padding=2,groups=3,bias=False)self.gaussian.weight = nn.Parameter(kernel, requires_grad=False)def forward(self, x):x = self.gaussian(x)return xclass GaussianBlur_Up(nn.Module):def __init__(self):super(GaussianBlur_Up, self).__init__()kernel = np.array([[1./256., 4./256., 6./256., 4./256., 1./256.],[4./256., 16./256., 24./256., 16./256., 4./256.],[6./256., 24./256., 36./256., 24./256., 6./256.],[4./256., 16./256., 24./256., 16./256., 4./256.],[1./256., 4./256., 6./256., 4./256., 1./256.]])kernel = kernel*4kernel = torch.FloatTensor(kernel)kernel = kernel.unsqueeze(0).unsqueeze(0).repeat(3,1,1,1)self.gaussian = nn.Conv2d(3, 3, kernel_size=5, stride=1, padding=2,groups=3,bias=False)self.gaussian.weight = nn.Parameter(kernel, requires_grad=False)def forward(self, x):x = self.gaussian(x)return xclass Laplacian_pyramid(nn.Module):def __init__(self, step=3):super(Laplacian_pyramid, self).__init__()self.Gau = GaussianBlur()self.Gau_up = GaussianBlur_Up()self.step = stepdef forward(self, x):Gaussian_lists = [x]Laplacian_lists= []size_lists = [x.size()[2:]]for _ in range(self.step-1):gaussian_down = self.Prdown(Gaussian_lists[-1])Gaussian_lists.append(gaussian_down)size_lists.append(gaussian_down.size()[2:])Lap = Gaussian_lists[-2]-self.PrUp(Gaussian_lists[-1],size_lists[-2])Laplacian_lists.append(Lap)return Gaussian_lists, Laplacian_listsdef Prdown(self,x):x_ = self.Gau(x)x_ = x_[:,:,::2,::2]return x_def PrUp(self,x,sizes):b, c, _, _ = x.size()h,w = sizesup_x = torch.zeros((b,c,h,w),device='cuda')up_x[:,:,::2,::2]= xup_x = self.Gau_up(up_x)  return up_x

2. Real-world Video Super-resolution: A Benchmark Dataset and A Decomposition based Learning Scheme

2.1 一个预训练的weight应用到一个实际任务时候的表现

在Vimeo-90k上训练的模型应用在 iphone11上并没有大的改善，说明其实很多现有论文的pretrained weight 应用在实际数据集中是不可行的。

2.2 real-VSR dataset

配准方法和Toward Real-World Single Image Super-Resolution:A New Benchmark and A New Model（2019）方法类似

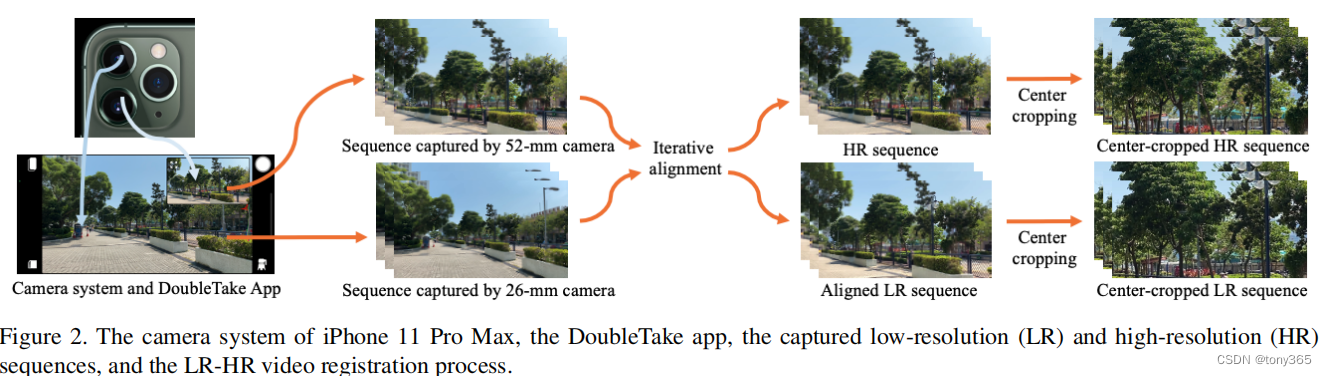

1. 利用iphone的多摄像头系统和DoubleTake 软件采集 52mm等效焦距和26mm焦距分别生成 HR和LR序列。HR　是X2 LR

2. 利用 Real-sr的方法进行配准

3. 生成 500 LR-HR sequence pairs, each of which has 50 frames in length and 1024×512 pixels


2.3 损失函数

作者的目的是为了恢复图像细节，而不是全局的 luminance 和colors .
同样是分离为 Y， CbCr 通道。

Y通道的低频用SSIM，更加关注全局亮度

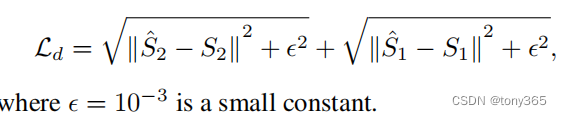

Y通道的高频用Charbonnier loss(类似L2)

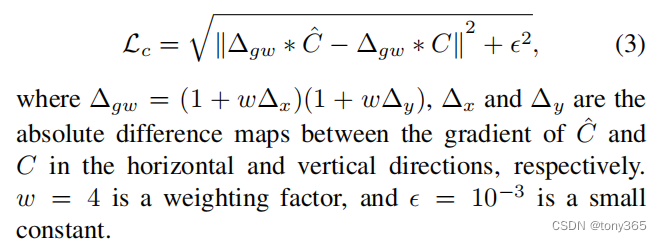

CbCr通道用gradient weighted lss

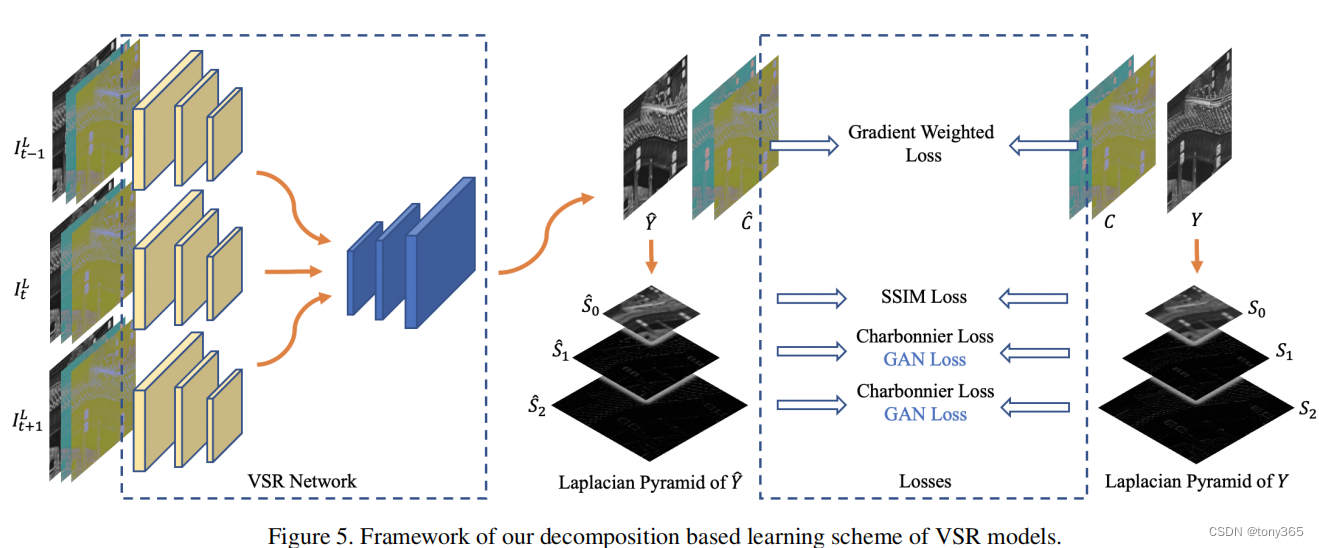

整体框架如下图，此外作者还引入 GAN loss

2.4 实验

作者利用5个 VSR networks (RCAN, FSTRN,TOF, TDAN, EDVR)，在 Vimeo-90k 和 RealVSR两个数据集上进行训练，得到10个模型， 再在作者提供的RealVSR test dataset上做测试，毫无疑问肯定是在 RealVSR 上训练效果好，能说明数据集好吗，不太能。

作者使用3个相邻帧去估计中间帧。

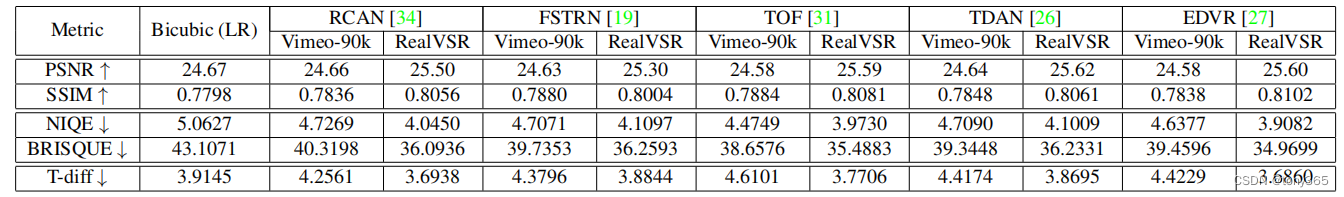

结果如下：可以看出各模型的泛化能力都很差，甚至不如bicubic

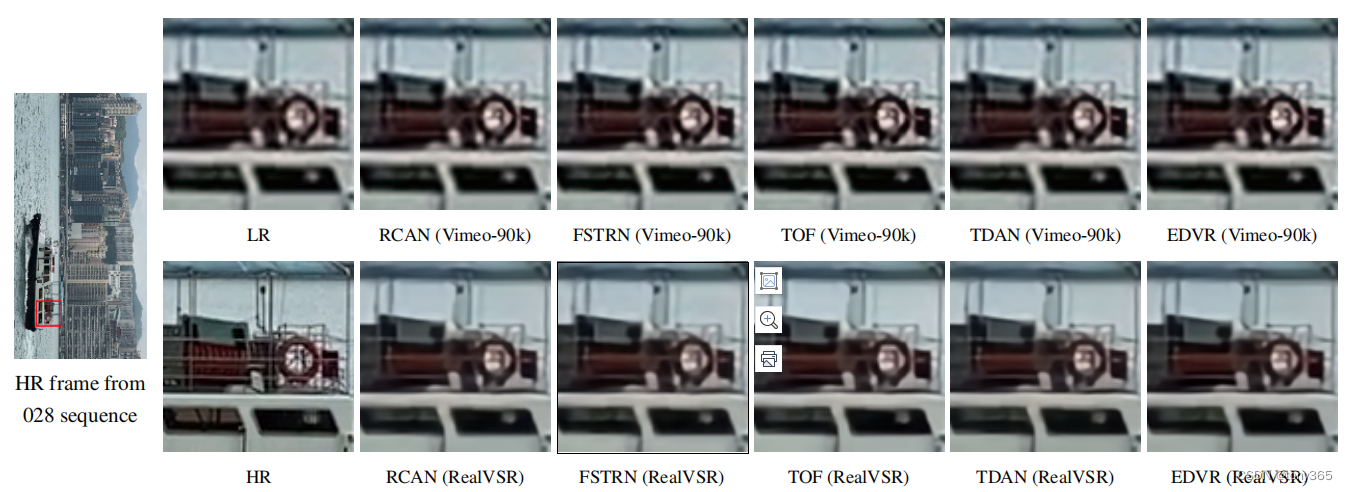

一些具体的细节对比：

3. real-basic vsr:Investigating Tradeoffs in Real-World Video Super-Resolution

3.1 在面对实际超分场景时，是各种各样的退化场景, non-blind model 不能很好的应对。

在non-blind vsr中序列越长，效果越好。但是对于实际场景并不是这样，因为序列太长可能会学到artifact.

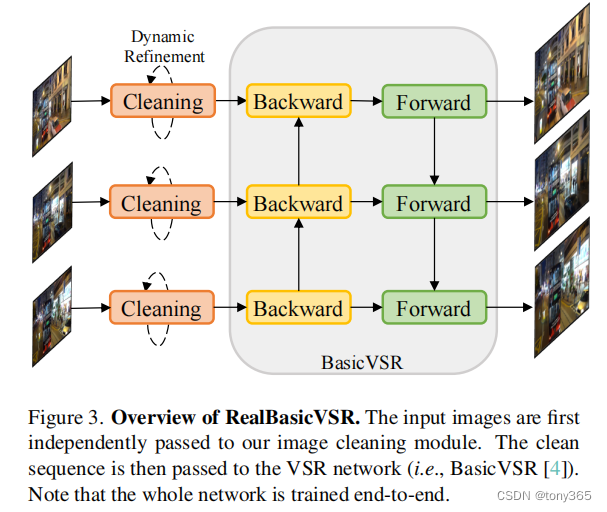

3.2 因此作者设计了一个clean 模块，放在 basicVSR前面

1. 这样可以降低各种degradation对后续网络的影响，如下图：

cleaning 模块的输出是：

然后 进入 到 后续 VSRnet:

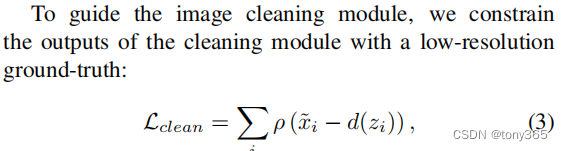

cleaning 模块的损失函数是：
其中d 表示低分辨率版本的gound-truth

网络末端的损失：

ρ\rhoρ 是 Charbonnier loss.

2. cleaning 模块是一个refinement 模块，可能被通过多次不断优化

停止条件是 相邻两次迭代的 差异 小于 θ\thetaθ, θ\thetaθ在non Gan-based model设为1.5，否则设为5。

3. cleaning 模块架构

cleaning 模块是 a stack of residual blocks。 作者提出也可以是其他任何结构，由于加入了cleaning mudule, 作者减少了 basic vsr net的 参数，将其中的redidual blocks从60减少到40.
代码中好像是20？

4. cleaning模块分析

4.1 不引入cleaning模块的loss 或者 引入循环网络代替 cleaning mudule,效果都不好。

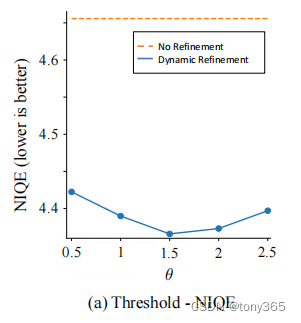

4.2 refinement 迭代clean module可以更好的平衡 细节保留和不引入artifact。

θ\thetaθ 可以确定 保留细节的程度

3.3 traing speed 和 performance 分析

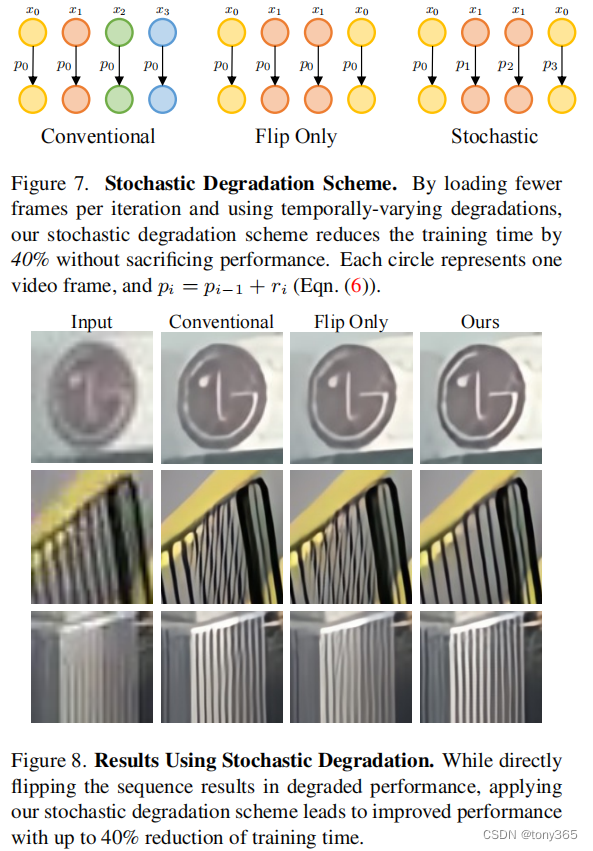

在VSR中一般一个样本有L各图像组成图像序列，每个batch有 B个样本，因此每次训练需要载入 B x L 个图像，作者使用一个stochastic degradation(随机退化)方法可以减半 L的长度。
具体做法就是 对于 L / 2长度的序列，反转后得到 L长度，每个图像使用不同的 degradation 方法。
相比与 直接翻转（flip only），可以引入更多 variation。

方法和结果对比如下：

3.4 batch size 和 sequence length的比较

固定计算budget, 怎么选择 B 和 L呢？
序列长一些比较好。对于不同的模型不一定适用吧。

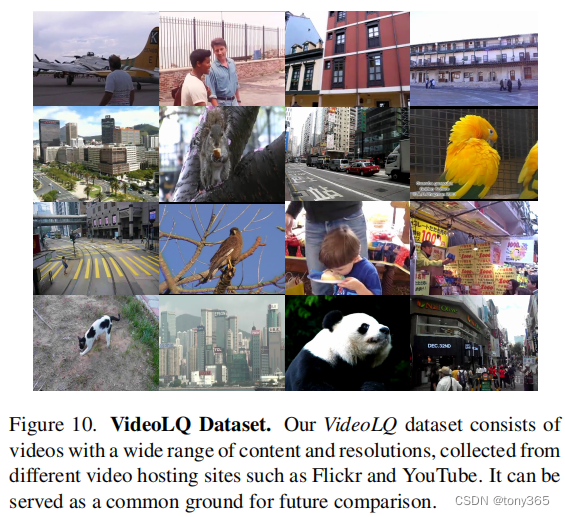

3.5 videoLQ dataset

covers a wide range of degradations, content, and resolution, 每个图像序列有100张图像。

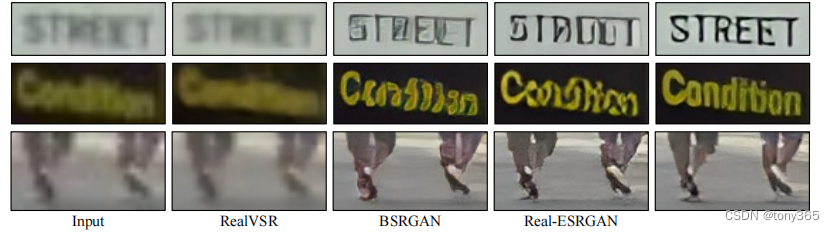

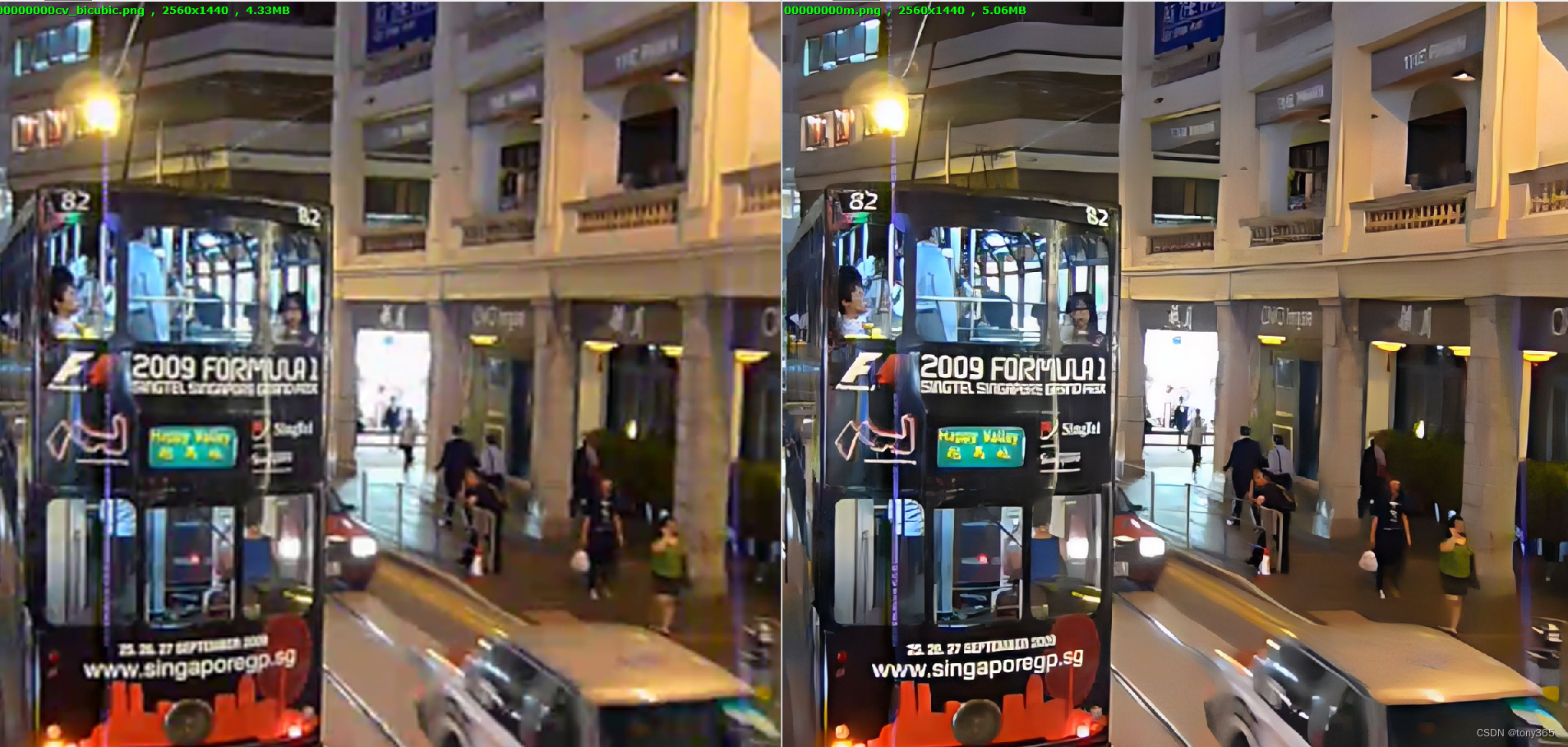

3.6 运行realbasic vsr官方代码跑的结果如下：

是会清晰挺多，更加有棱有角，但是存在artifact，是否真实，和还原原图？
