FCOS是一种基于全卷积的单阶段目标检测算法，并且是一种Anchor box free的算法。其实现了无Anchor，无Proposal，并且提出了Center-ness的思想，极大的提升了Anchor-Free目标检测算法的性能。

全卷积单阶段目标检测

类型：基于multy-level的目标检测模型

Paper link：https://arxiv.org/pdf/1904.01355.pdf

Code link：https://github.com/tianzhi0549/FCOS

anchor box 的弊端:

1.太多超参数，调试复杂

检测性能对anchor的尺寸、宽高比、数量十分敏感。比如RetinaNet中，调整超参数能够影响4%的AP在COCO数据集上。因此对于anchor的超参数需要细致调整。

2.难以处理尺度变化很大的目标，尤其是很小的目标

预定义的anchor框尺寸和宽高比是固定的也会妨碍检测模型的泛化性能，检测模型会难以处理尺度变化很大的目标，尤其是很小的目标。

3.通用性差

对于新的检测任务就需要重新设计anchor

4.negative sample 占比太大，正负样本不均衡

为了获得更高的找回率，基于anchor的模型会在输入图像上密集放置anchor框，大多数anchor框在训练阶段被认为是负例，过多的负例加剧了正负样本之间的不平衡。

5.计算复杂

大量的anchor框也会明显增加计算量和内存占用，尤其在iou计算的阶段。

问题：

​ 全卷积FCN神经网络在密集预测任务（语义分割、高度估计、关键点检测、计数）上获得了巨大的成功。作为其中一种高层的视觉任务，目标检测因为用到了anchor，可能是唯一一个没有纯粹全卷积像素级预测的任务了。很自然我们会疑问：我们能通过简单的像素级预测来做目标检测吗，像语义分割中的FCN那样？

现有方法和存在的问题：

一些工作尝试去构造一种FCN-base的框架，如DenseBox、UintBox。具体来说，这些FCN-base的模型直接在特征图的一层的每个空间位置上预测一个4D向量和一个类别。如图1左所示，4D向量 (l,t,r,b)表示该位置到边界框四条边的偏移量。这些模型和语义分割的FCNs很像，除了每个位置需要回归一个4D向量以外。

DenseBox图像金字塔多次重复计算

为了处理不同尺寸的边界框，DenseBox将训练样本缩放成固定尺寸，从而在特征金字塔上进行检测，这和一次计算所有卷积的FCNs理念不同。

重叠处的像素回归的框是不明确的

而且，这些方法主要用在特定区域的检测上，比如场景文字检测和人脸检测，因为边界框大大重叠，所以这方法不适合在通用目标检测上使用。如图1右所示，高度重叠的边界框会给训练带来问题：重叠处的像素回归的框是不明确的。

如左图所式，FCOS预测一个4D向量 (l,t,r,b)来编码每个前景像素点对应边界框的位置（训练时由ground-truth监督）。右图展示了一个像素点对应多个边界框，这可能会给边界框的回归带来问题。

解决方法

1.使用FPN可以大幅度减弱目标分类和回归的这种不明确性。

2.“中心度”（center-ness）分支来预测一个像素到对应边界框中心的偏移，差的边界框会被”中心度“分支抑制

这种新的检测模型有如下优势：

• 检测和其他FCNs的任务（如语义分割）统一，使它便于在任务间复用。
• 检测也可以是proposal free和anchor free的，显著降低参数量。设计参数一般需要多次调整，用上很多tricks来获得好的性能。因此我们新的检测框架使检测模型大大简化，尤其是在训练阶段。而且我们的方法完全避免了anchor的复杂的iou计算和匹配，降低了两倍的内存占用。
• 毫无疑问，我们达到了单阶段检测器sota的性能，而且我们提出的FCOS也可以用做RPN网络，在其他RPN的双阶段检测器中，达到了更好的性能。考虑到这是一个简单的、anchor free的、性能卓越的模型，我们建议学界重新思考anchor的必要性，而后者在当下被认为是检测中理所应当的标准。
• 提出了模型通过少量调整可以立刻用于解决其他视觉任务，包括实例分割、关键点检测。我们相信这种新的方法可以成为实例级预测问题的新的baseline。

方法

在这首先推导目标检测在像素级预测范式中的形式。其次展示了如何利用多层预测来提高召回率，解决训练中重叠边界框的不确定性的问题。最后，提出了“中心度”分支，抑制差的检测框，大幅度提高总体性能。

1.网络结构

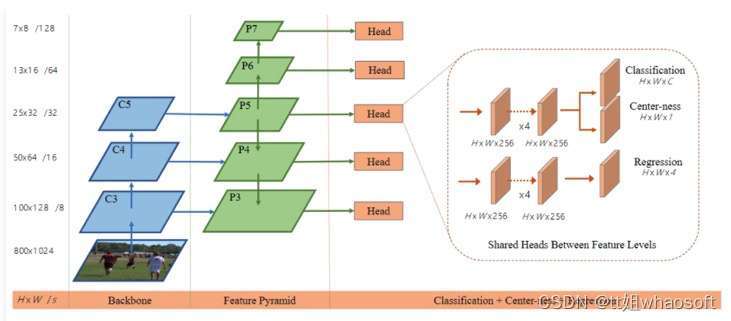

FCOS采用的网络架构和RetinaNet一样，都是采用FPN架构，如图2所示，每个特征图后是检测器，检测器包含3个分支：classification，regression和center-ness。

2.正负样本定义

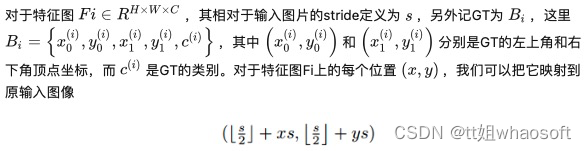

如果其落在任何GT的中心区域，就认为这个位置为正样本，并负责预测这个GT，在映射后的该点直接回归目标框，而不是把这个点看成目标框的中心点进行回归；否则为负样本。如果落在多个GT的区域内，则称其为模糊样本（ambiguous）。

3.FPN结构和ambiguous样本的处理

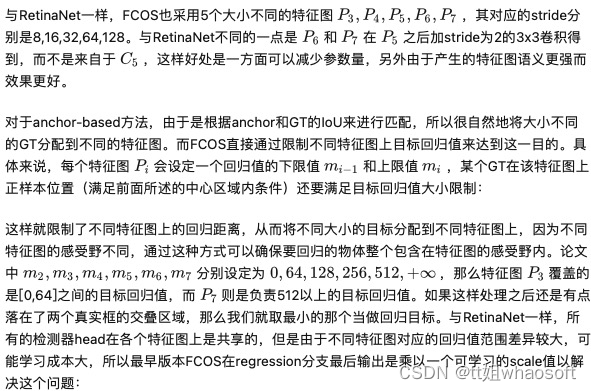

重叠框会在训练过程中带来二义性模糊的问题，因为重叠区域的像素需要判断：我到底该去回归哪个框呢？这是导致FCN based模型性能较差的一个原因。对于anchor-based方法，采用FPN时会将不同大小的anchor放置在不同大小的特征图上，特征图越小，感受野相应更大，用来检测更大的物体。同样地，这种设计理念可以用在FCOS模型上，以解决前面所说的模糊样本问题。

上python

class Scale(nn.Module):def __init__(self, init_value=1.0):super(Scale, self).__init__()self.scale = nn.Parameter(torch.FloatTensor([init_value]))def forward(self, input):return input * self.scale

但是现在的版本中，前面已经提到每个特征图上的回归值其实是已经除以特征图的 s 进行缩放，这样就和学习一个scale值基本等同，所以加不加这个策略都可以。

模糊样本的出现大部分是由于物体重叠造成的，但是重叠的物体大部分其大小是不同的，所以FPN的使用可以更一步解决模糊样本问题。

4.网络输出和loss定义

1. classification分支

和RetinaNet一样采用 C 个二分类，classification分支共输出C个预测值，loss采用focal loss。

2. regression分支

regression分支每个位置预测一个实数向量 t=(l,t,r,b) ，其对应的target为当前位置与GT框4个顶点间的距离：

​ loss计算使用的是IOU loss。

3. ceterness分支

FCOS在regression分支的末尾添加了一个额外的center-ness分支（最早的版本是放在classification分支，但是放在regression分支效果更好）来抑制那些由那些偏离目标中心的位置所预测的低质量检测框。center-ness分支只预测一个值：当前位置与要预测的物体中心点之间的归一化距离，值在[0, 1]之间，图4给出了可视化效果，其中红色和蓝色值分别1和0，其它颜色介于两者之间，从物体中心向外，center-ness从1递减为0。

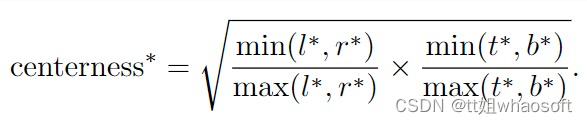

给定回归的 target=(l∗,t∗,r∗,b∗) ，center-ness的target定义为：

centerness 可视化

centerness 的loss计算使用BCE损失。

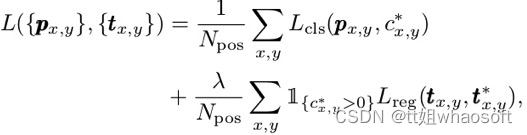

最终的loss是三个loss相加。（以下是分类和回归loss）

在测试阶段，最终的置信度为center-ness和分类概率的乘积：

六、实验

简要提一下，日后如果感兴趣再补。

COCO训练集上训练，验证集上测试和消融研究，在测试集上提交得到最终结果。

如果没额外说明：

训练： 主干resnet50，优化器SGD训练90K次迭代，初始学习率0.01，batchsize=16，学习率在60K和80K次迭代时减小10倍，衰减系数1e-4，动量0.9。用ImageNet预训练模型，RetinaNet中的初始化方法初始化其他参数，输入图像短边固定在800，长边小于等于1333。

预测： 输入图像经过模型，后处理和RetinaNet相同（包括超参数）。

消融分析

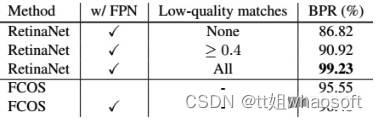

• BPR：我们看到RetinaNet还是很强的，但是在使用了多层级FPN预测后，FCOS的召回也很棒。

• 二义性样本：使用了FPN后，二义性样本减小明显（第二列为不同类别的二义性样本个数）。

• FPN：FPN同样提升了10几个点

• 候选框数量、存储：因为没有anchor，所以对比单个像素点上9个anchor框少了9倍的候选框数量就很显然了，与此同时，显存占用也只有一半，性能总体没掉，甚至看AP还比RetinaNet高。

• 中心度：从上至下分别是没用中心度、使用每个像素上回归出来的向量计算得到中心度（间接的方法）、使用文中提到的额外分支预测的中心度（直接的方法+）。可见这个额外分支虽然只有单层，但在全指标上都有明显的提升。

• RPN：FCOS可以作为two-stage模型的RPN网络，提了不少点。

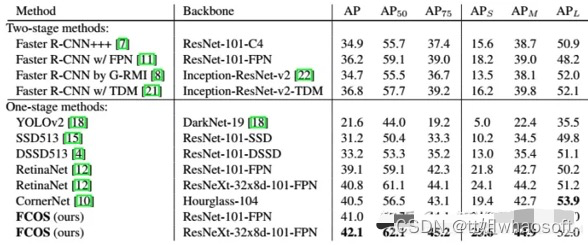

• 模型对比：文中结果看看起来基本稳坐one-stage方法第一的宝座。但模型共享了头部网络，也减小了anchor算iou的计算量，但是全文通篇没有提到前向速度。我姑且估计是因为ResNe(X)t-50/101+FPN的多层级预测减慢了速度，可以跑跑开源代码试试。

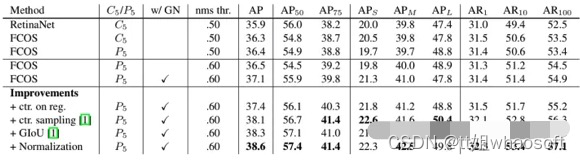

• 改进（这个作者不放在算法设计部分而是放在实验部分，不起眼但是很重要）：

• • “ctr. on reg.”: 将 center-ness分支移到regression branch.
  • “ctr. sampling”: 只采样中心点附近的 ground-truth boxes作为正样本.
  • “GIoU”: 使用GIOUloss
  • “Normalization”: 将regression targets 除以 the strides：
• centerness可视化

 ​

 如左图所式，FCOS预测一个4D向量 (l,t,r,b)来编码每个前景像素点对应边界框的位置（训练时由ground-truth监督）。右图展示了一个像素点对应多个边界框，这可能会给边界框的回归带来问题。

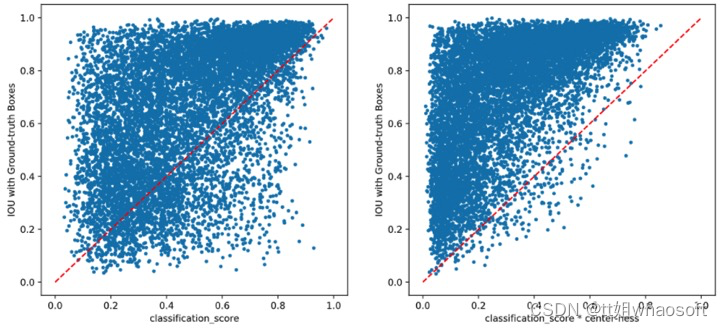

分类得分乘以ceterness之后，，低质量的不准的框大大减少，相当于减少了FP.

下面在复习一下~~  whaosoft aiot http://143ai.com

经典单阶段Anchor-Free目标检测模型

Anchor free的好处是：

• 避免了Anchor Box带来的复杂计算，如计算重合度IoU；
• 避免了Anchor Box相关的超参数设置，其对性能影响较大；

因此，FCOS的优点是：

• 其可以和其他使用FCN结构的任务相统一，方便其他任务方法之间的re-use
• proposal free和anchor free，减少了超参数数量，更简单
• 减少了计算复杂度，如IoU计算
• FCOS在单阶段算法中性能不错，并且证明了FCOS替换两阶段算法里的RPNs也可以取得更好的性能
• 适用于各种instance-wise的预测问题

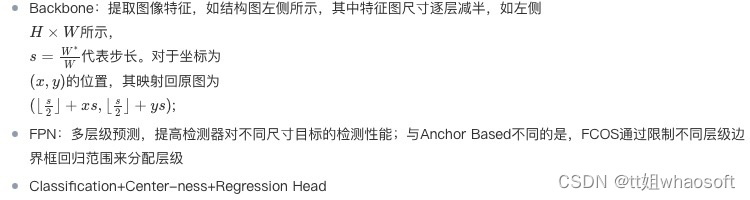

FCOS包含三个大模块：

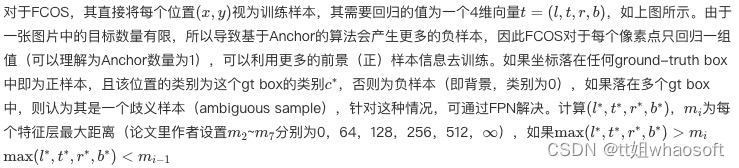

正负样本定义

一个目标检测算法性能的优异性，最大影响因素就是如何定义正负样本。而FCOS的定义方式非常通俗易懂。主要分为两步： (1) 设置regress_ranges=((-1, 64), (64, 128), (128, 256), (256, 512),(512, INF)，用于将不同大小的bbox分配到不同的FPN层进行预测即距离4条边的最大值在给定范围内 (2) 设置center_sampling_ratio=1.5,用于确定对于任意一个输出层距离bbox中心多远的区域属于正样本（基于gt bbox中心点进行扩展出正方形，扩展范围是center_sample_radius×stride，正方形区域就当做新的gt bbox），该值越大，扩张比例越大，选择正样本区域越大；（细节：如果扩展比例过大，导致中心采样区域超过了gt bbox本身范围了，此时需要截断操作）

损失函数

上面已经发了~~!!

Center-ness的计算公式如下，其范围为0-1，训练阶段使用BCE Loss并和之前的损失函数相加，测试阶段用于加权预测得分：

实验结果

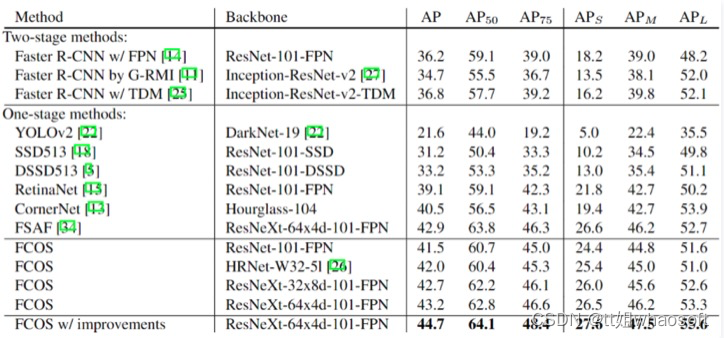

对比实验结果：

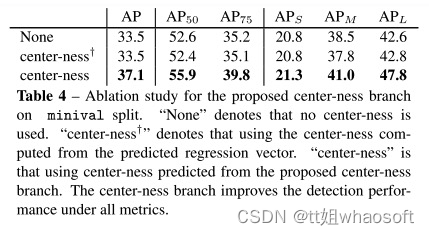

有无Center-ness分支的消融实验：

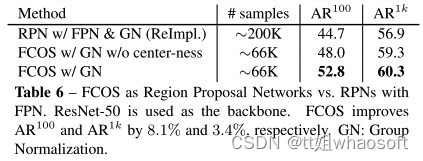

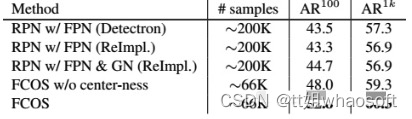

替换RPN的消融实验：
