一、ARM架构

ARM芯片属于精简指令集计算机(RISC：Reduced Instruction Set Computing)，它所用的指令比较简单，有如下特点：

• 对内存只有读、写指令
• 对于数据的运算是在CPU内部实现
• 使用RISC指令的CPU复杂度小一点，易于设计

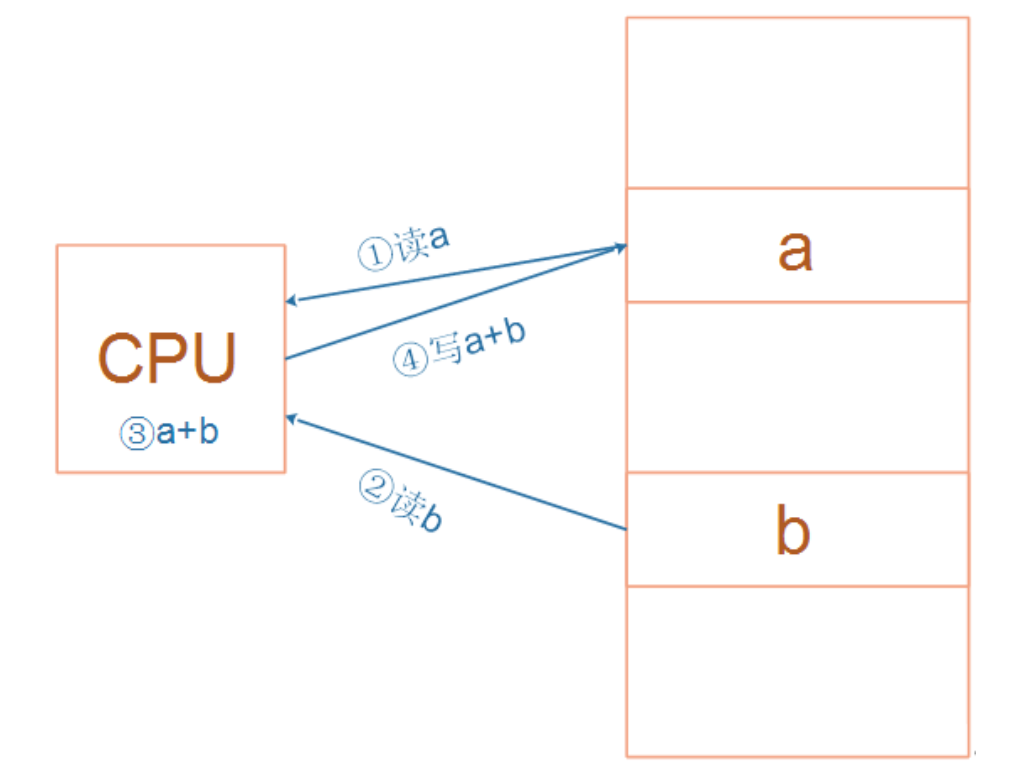

比如对于a=a+b这样的算式，需要经过下面4个步骤才可以实现：

细看这几个步骤，有些疑问：

• 读a，那么a的值读出来后保存在CPU里面哪里？
• 读b，那么b的值读出来后保存在CPU里面哪里？
• a+b的结果又保存在哪里？

我们需要深入ARM处理器的内部。简单概括如下，我们先忽略各种CPU模式(系统模式、用户模式等等)。

算术逻辑单元（Arithmetic&logical Unit）是中央处理器(CPU)的执行单元，是所有中央处理器的核心组成部分。

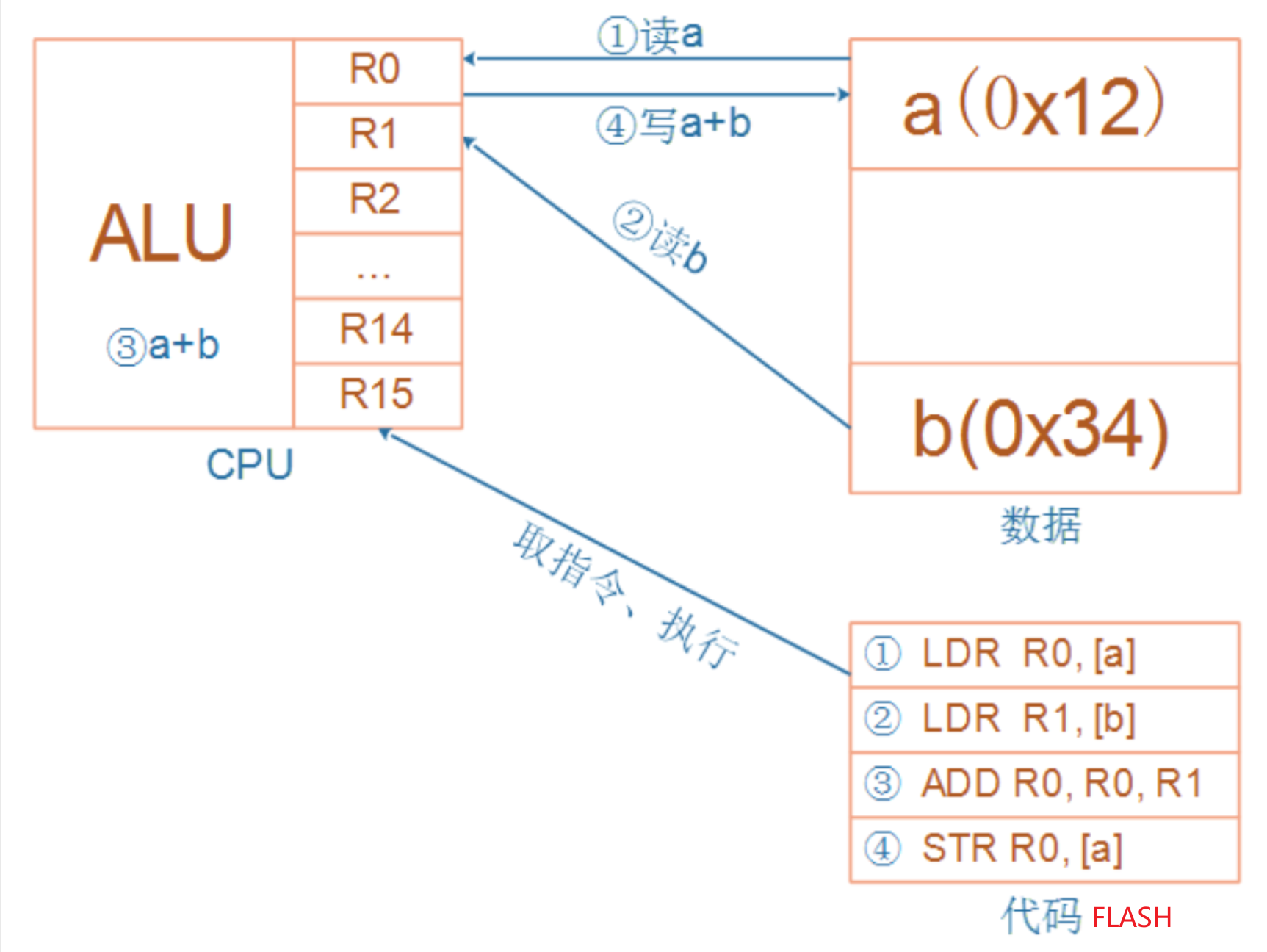

CPU运行时，先去Flash上取得指令，再执行指令：

• 把内存a的值读入CPU寄存器R0
• 把内存b的值读入CPU寄存器R1
• 把R0、R1累加，存入R0
• 把R0的值写入内存a

怎么理解Flash上的指令？看下一节。

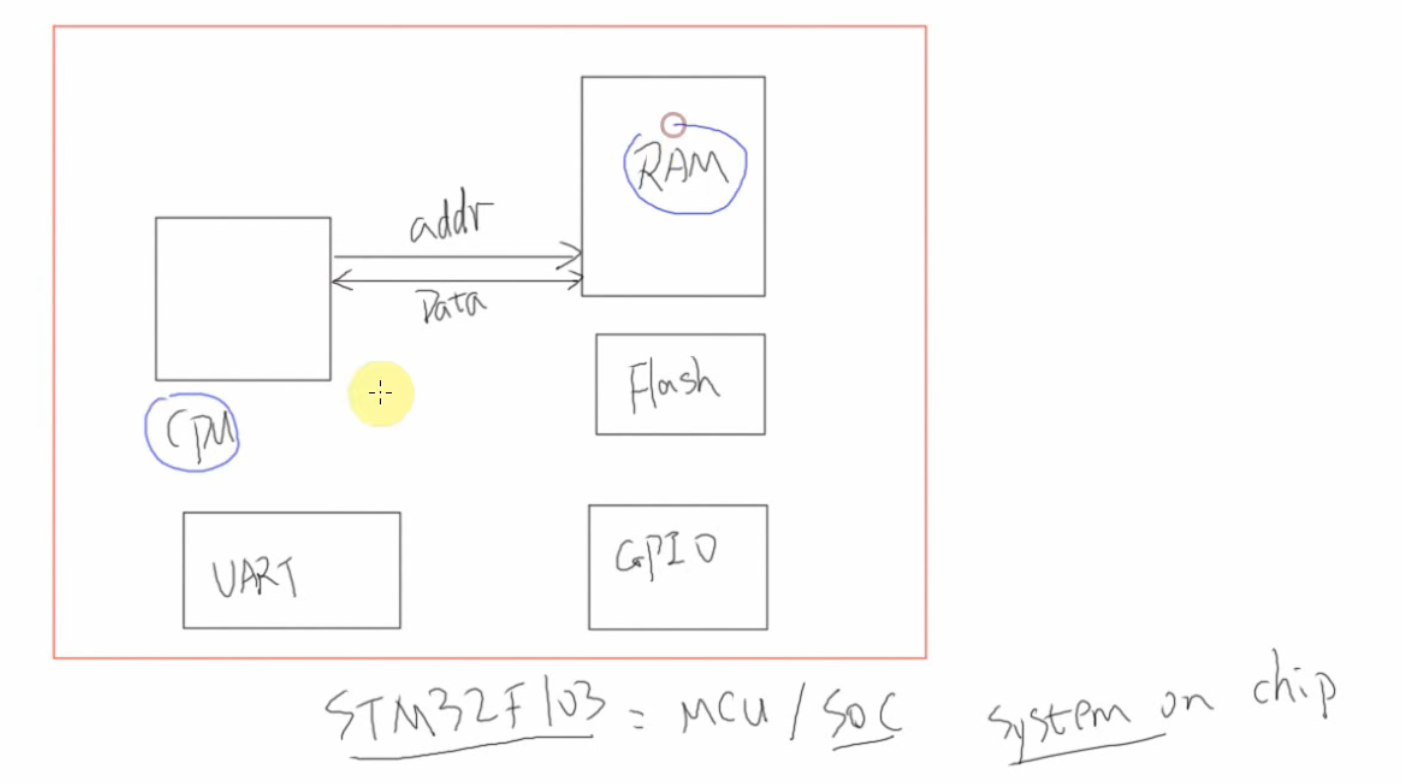

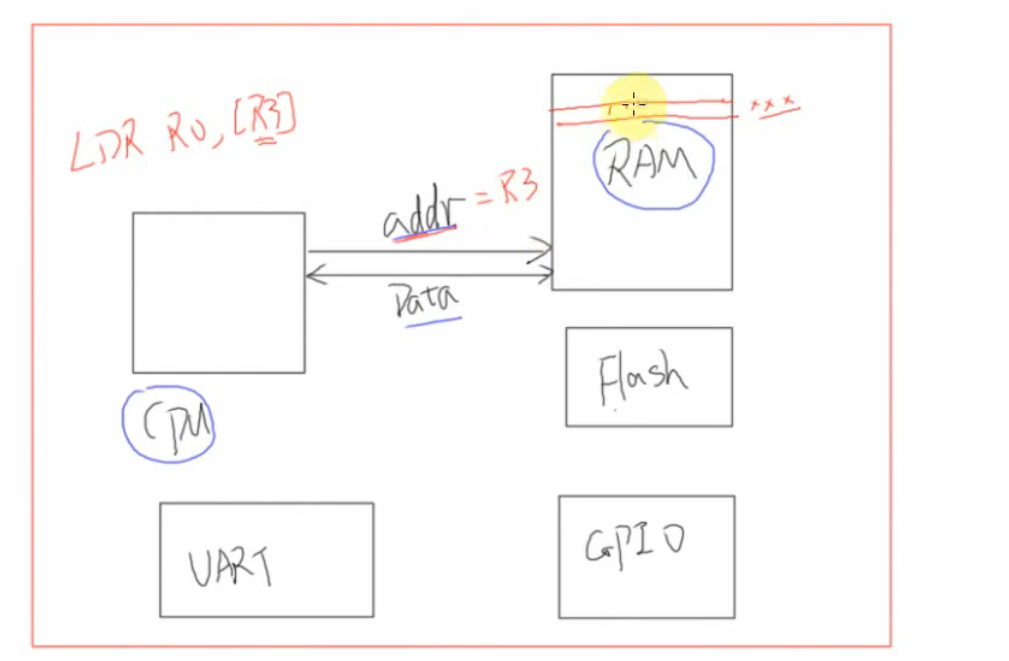

一个片上系统的最小组成部分如下：

二、 汇编指令

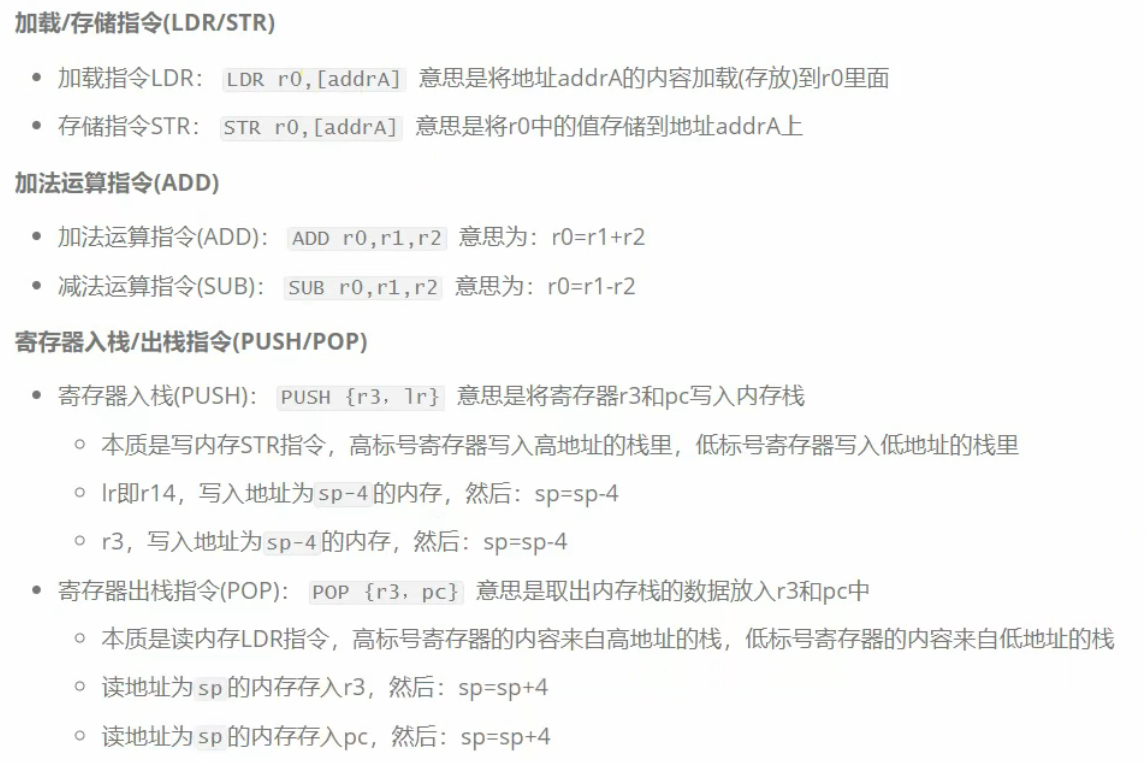

当前只介绍5条汇编指令：

• 读内存：Load，LDR
• 写内存：Store，STR
• 加减法：ADD， SUB
• 入栈：PUSH，实质上就是写内存STR
• 出栈：POP，实质上就是读内存LDR
• 跳转：BL，即 Branch And Link

其他知识：

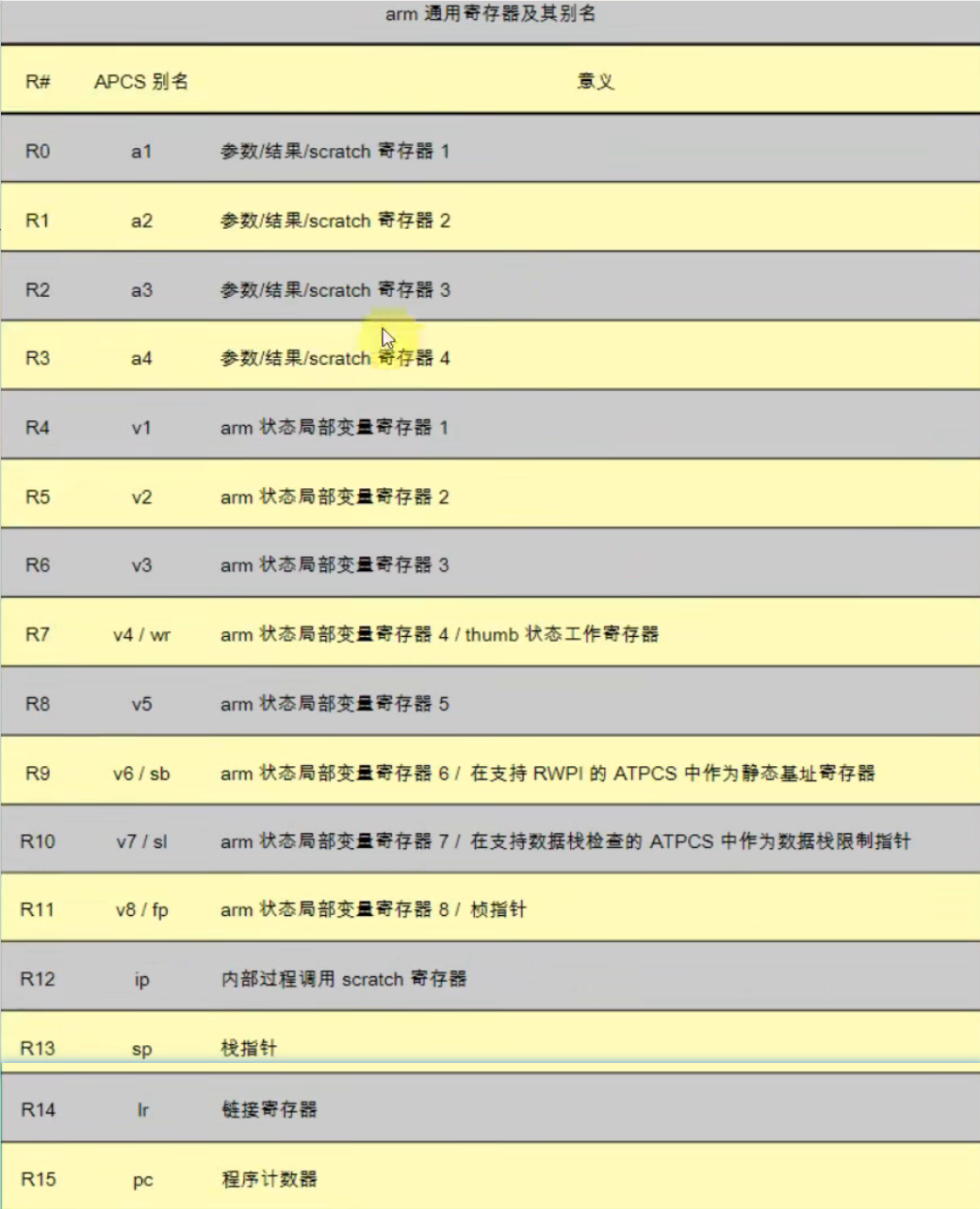

• CPU内部有 R0、R1、……、R15 共16个寄存器
• 某些寄存器有特殊作用
  • R13，别名SP，栈寄存器，保存着栈的地址
  • R14，别名LR，返回地址，保存着函数的返回地址
  • R15，别名PC，程序计数器，也就是当期程序运行到哪了

要读内存：读内存哪个地址？读到的数据保存在哪里？读多少字节？

• LDR R0, [R1, #0x00]
  • 源地址：R1+0x00，注意：不是读R1，是把R1的值当做内存的地址
  • 目的：R0，CPU的寄存器
  • 长度：4字节，LDR指令就是读4字节，LDRH是读2字节，LDRB是读1字节

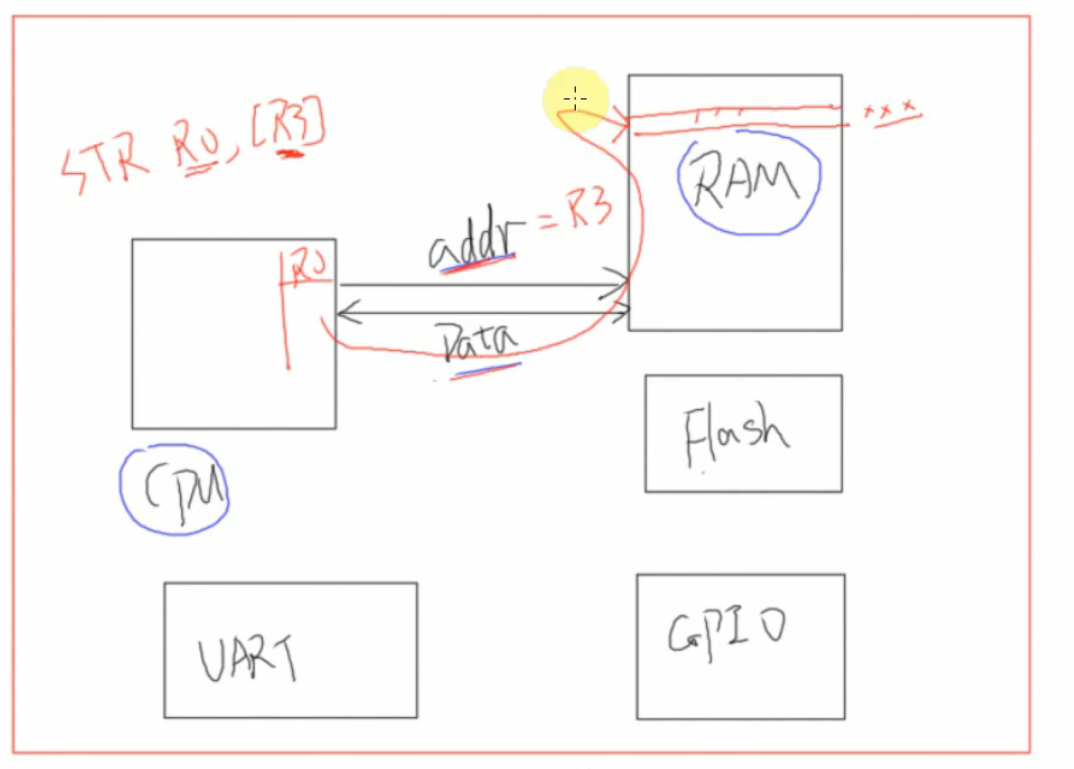

要写内存：写内存哪个地址？从哪里得到数据？写多少字节？

• STR R0, [R1, #0x00]
  • 目的地址：R1+0x00，注意：不是写R1，是把R1的值当做内存的地址
  • 源：R0，CPU的寄存器
  • 长度：4字节，STR指令就是读4字节，STRH是读2字节，STRB是读1字节

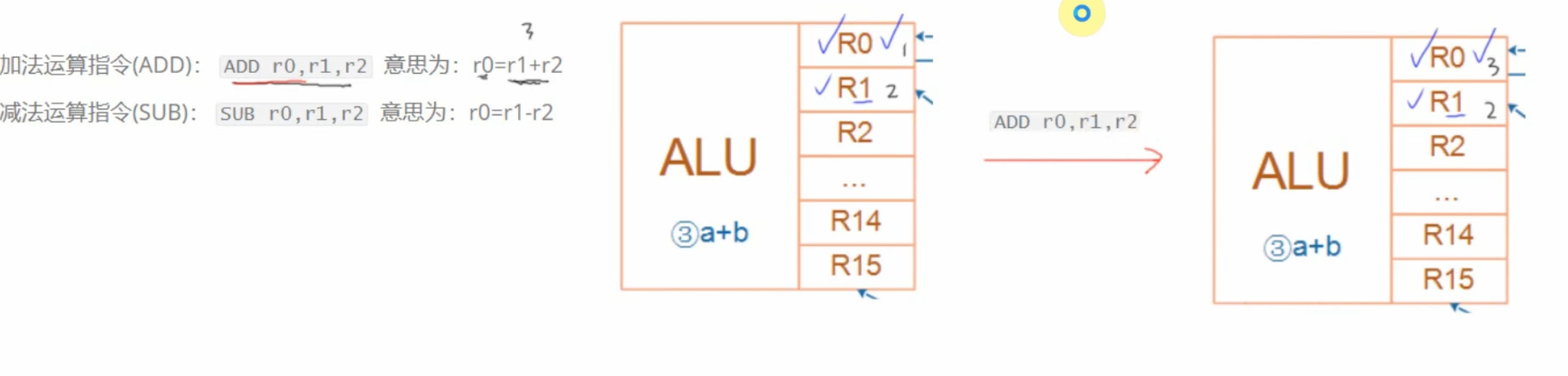

加减法指令，不涉及内存操作，只在 CPU 寄存器上操作。

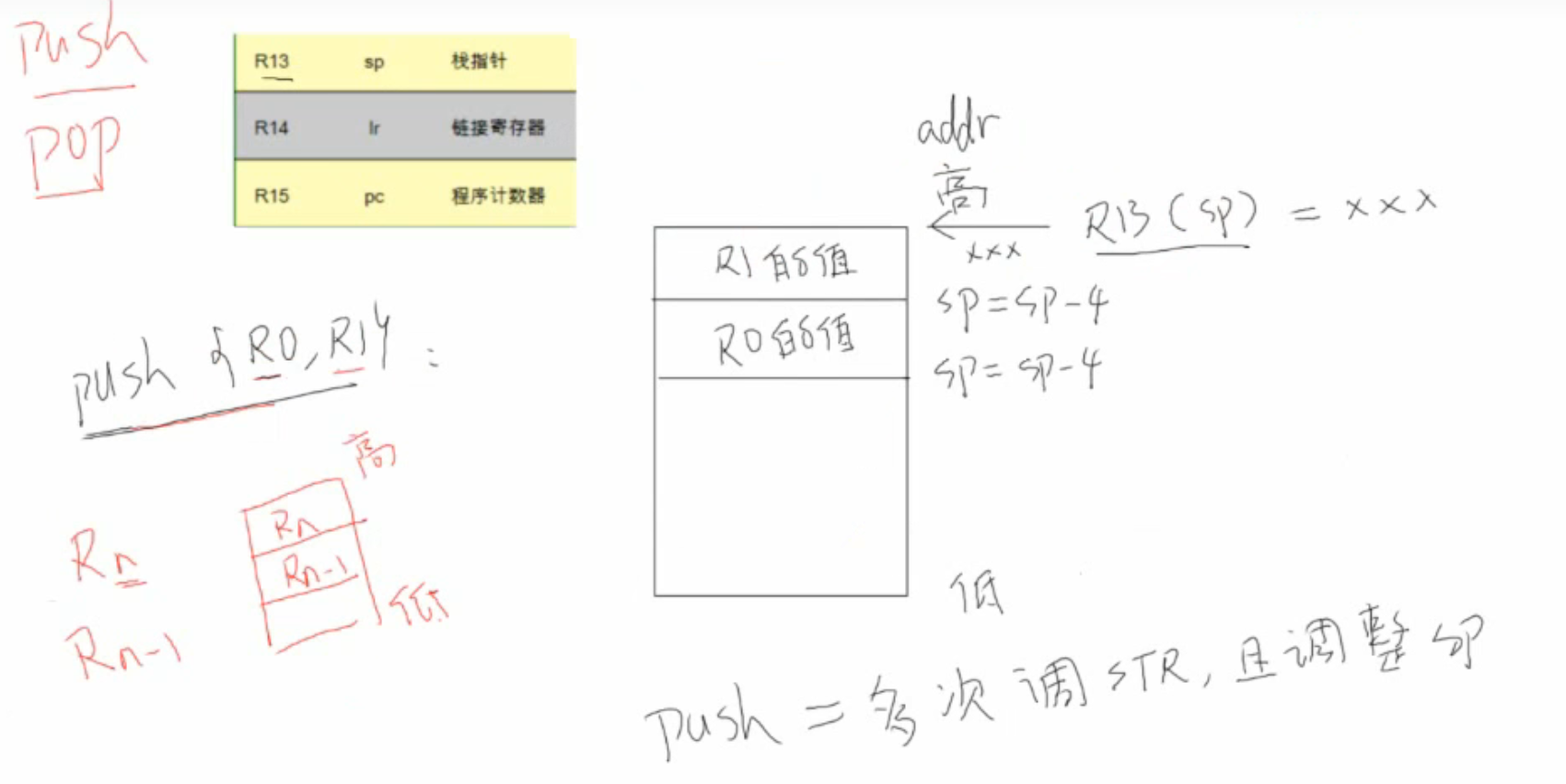

入栈：把CPU的寄存器的值，写到内存上

• PUSH {R3, LR}

  • 源：CPU的寄存器R3、LR的值
  • 目的：内存，内存哪里？使用CPU的 SP（stack pointer）寄存器指定内存地址
  • 长度：大括号里所有寄存器的数据长度，每个寄存器4字节
  • 注意：低编号的寄存器，保存在内存的低地址处 ，即：高标号寄存器写入高地址的栈里，低标号寄存器写入低地址的栈里

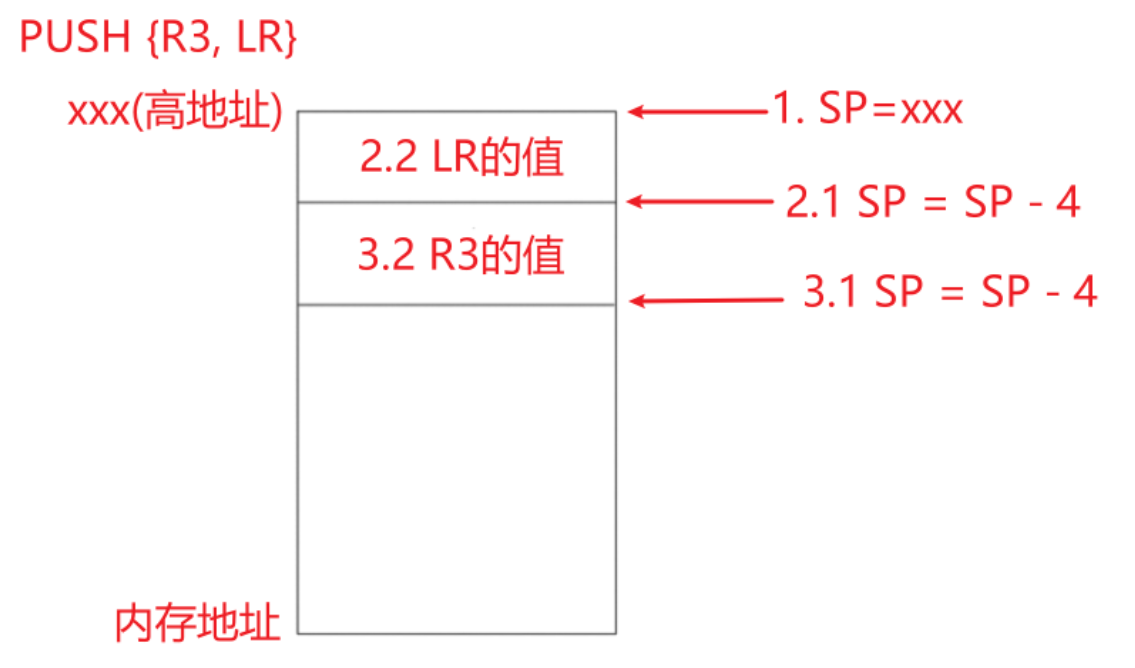

  • 执行结果如下

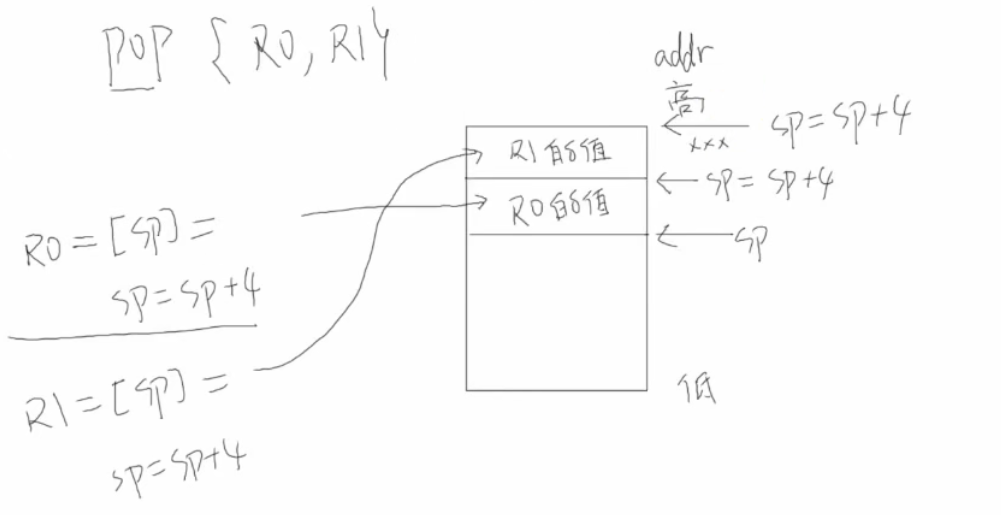

出栈：把内存中的数值，写到CPU的寄存器

• POP {R3, PC}

  • 源：内存，内存哪里？使用CPU的 SP（stack pointer）寄存器指定内存地址

  • 目的：CPU的寄存器R3、PC的值

  • 长度：大括号里所有寄存器的数据长度，每个寄存器4字节

  • 注意：内存的低地址处的数据，写到CPU低编号的寄存器，即：高标号寄存器的内容来自高地址的栈，低标号寄存器的内容来自低地址的栈

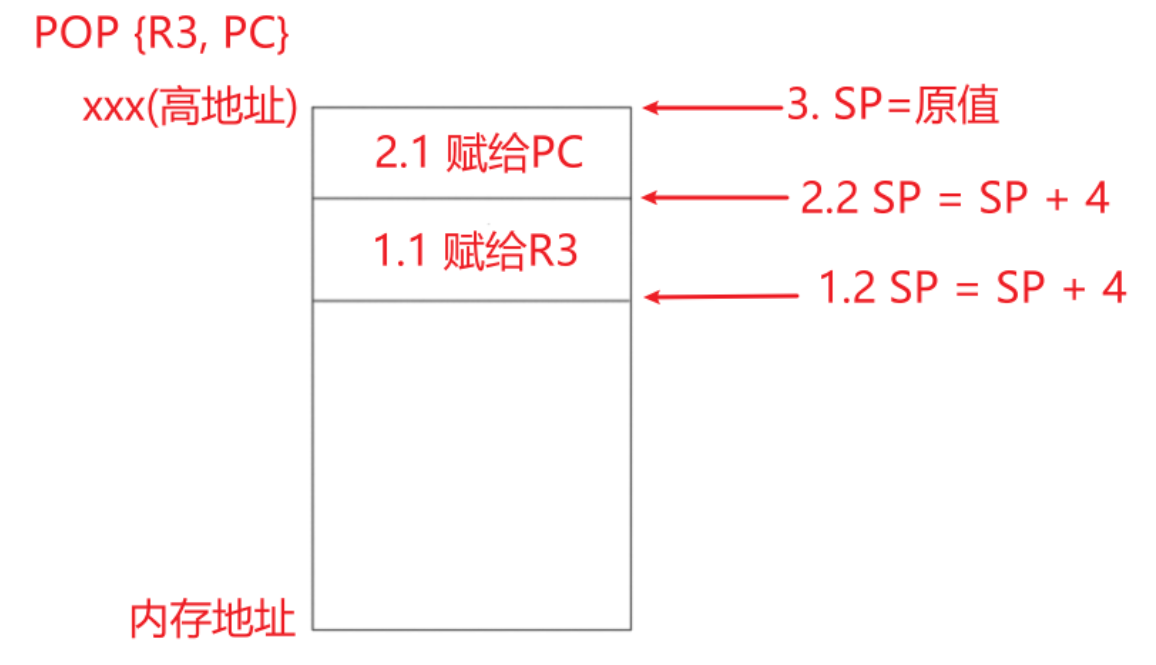

  • 执行结果如下

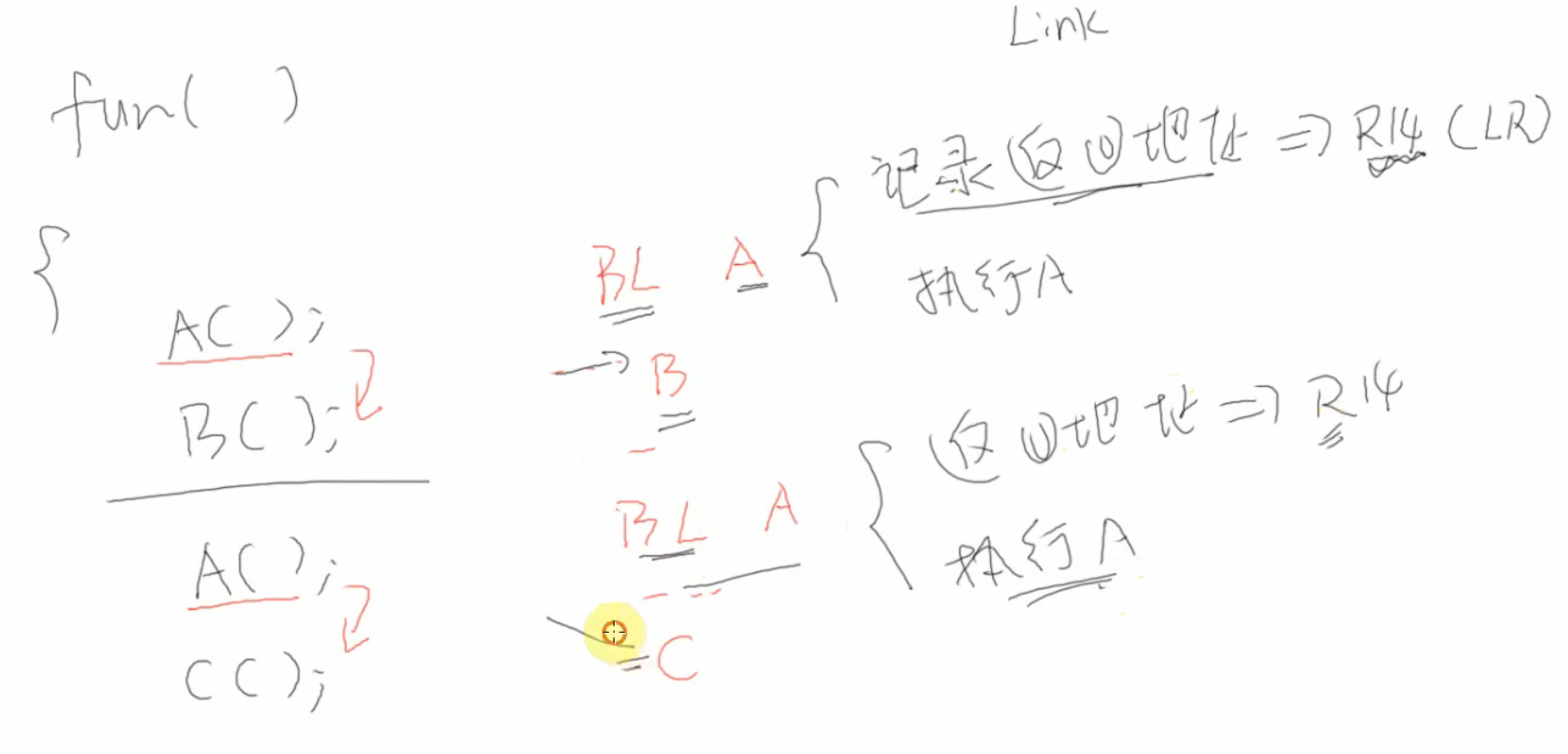

LR（R14）寄存器：

• 子程序的返回地址：从子程序返回后，主程序继续执行的指令的地址称为子程序的返回地址
• LR也叫链接寄存器，用于存放子程序的返回地址。在要进入子程序之前，先将子程序的返回地址存入LR
