🌈1 概述

   本文为了抑制FDA波束方向图的时变特性，提出了一种基于粒子群优化算法的时间调制非线性频偏FDA。根据仿真结果可以说明，该方法可以抑制FDA的时变特性，并且相较于传统时变抑制方法一时间调制频偏和时间调制非线性频偏，得到的波束方向图聚焦性更好。

​

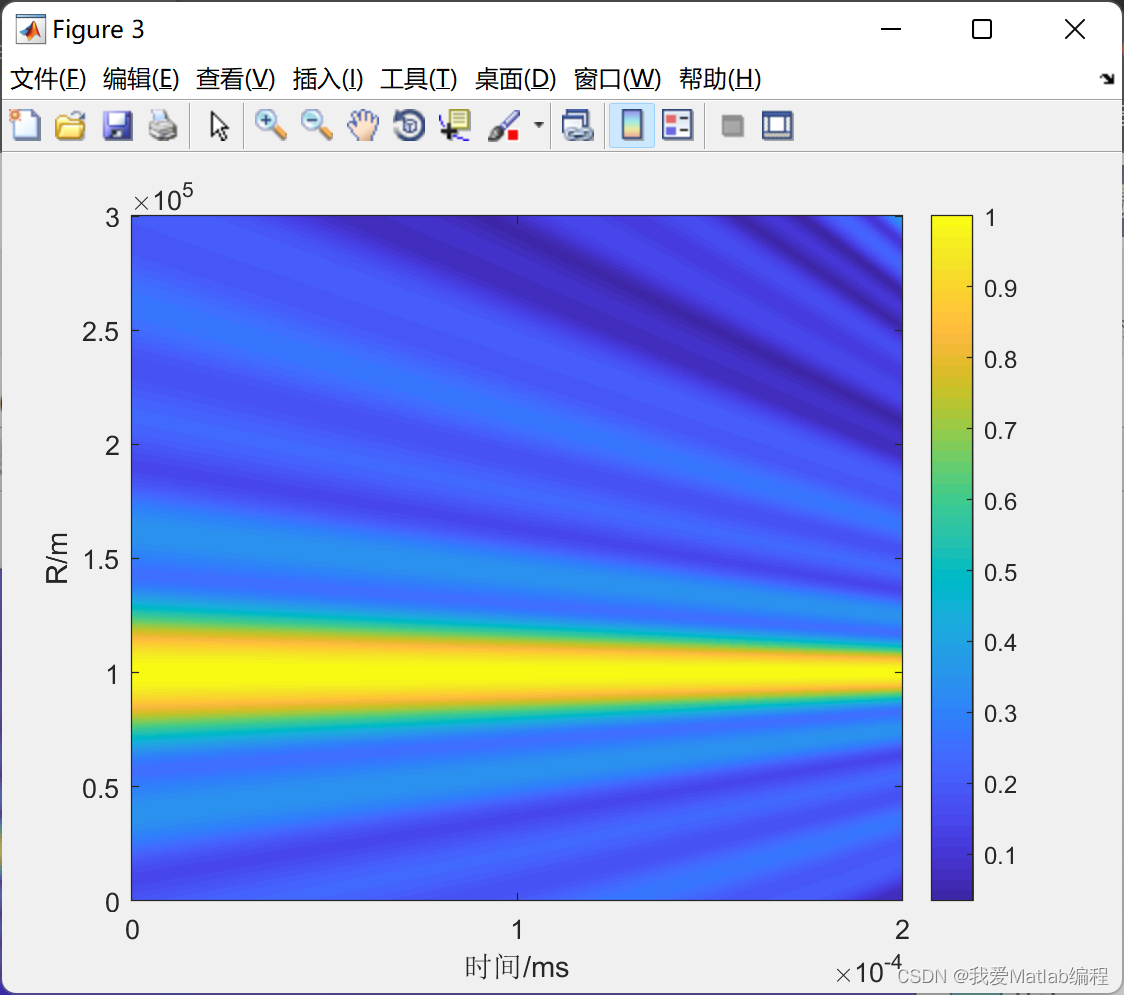

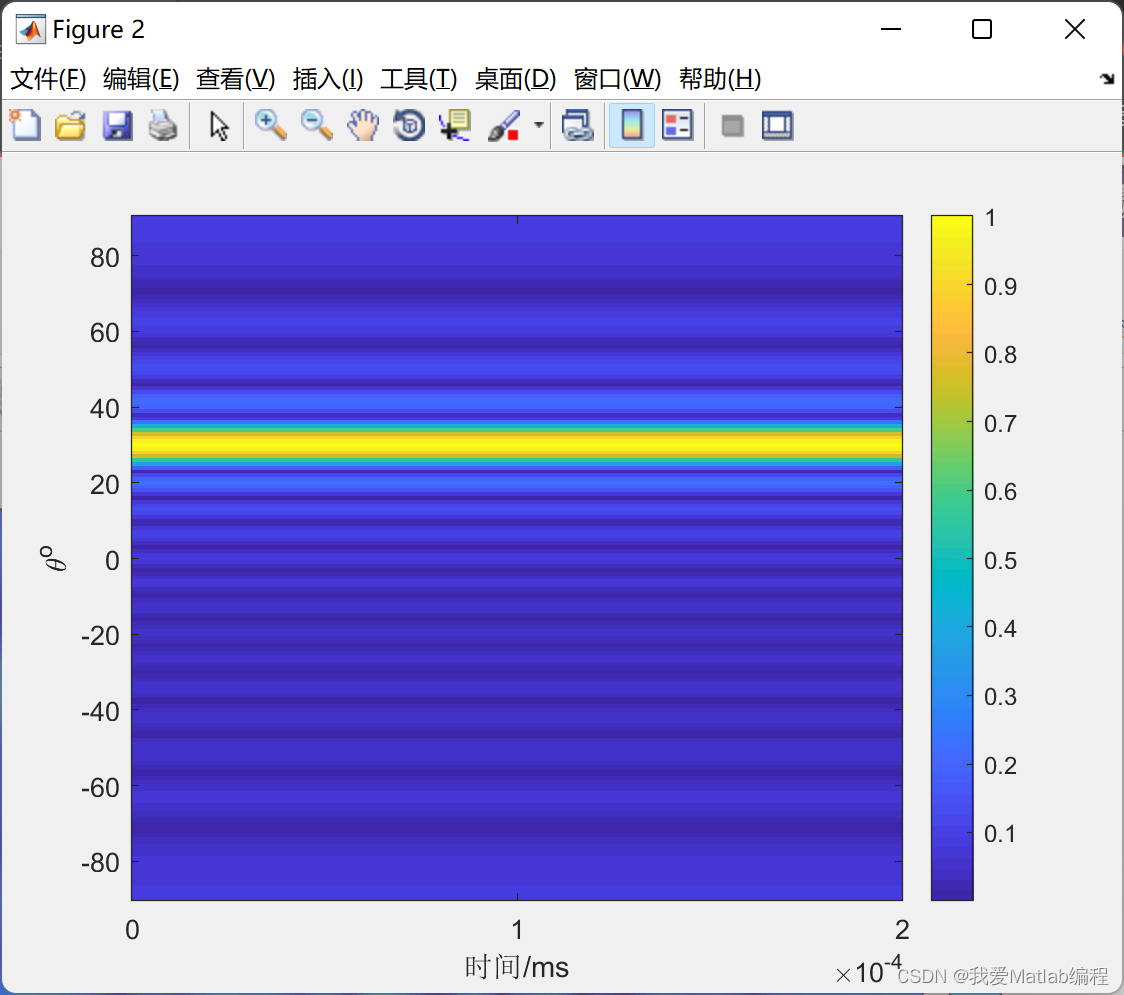

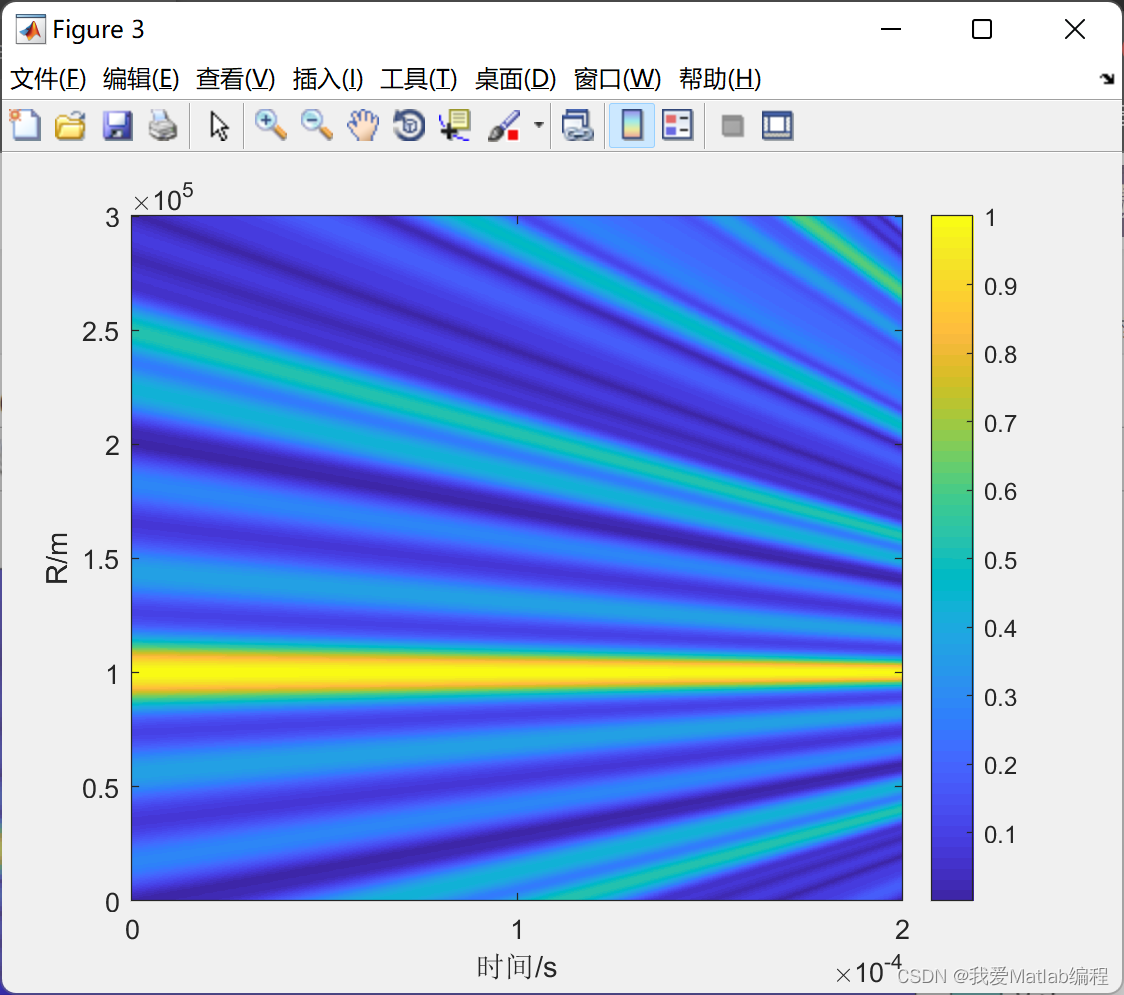

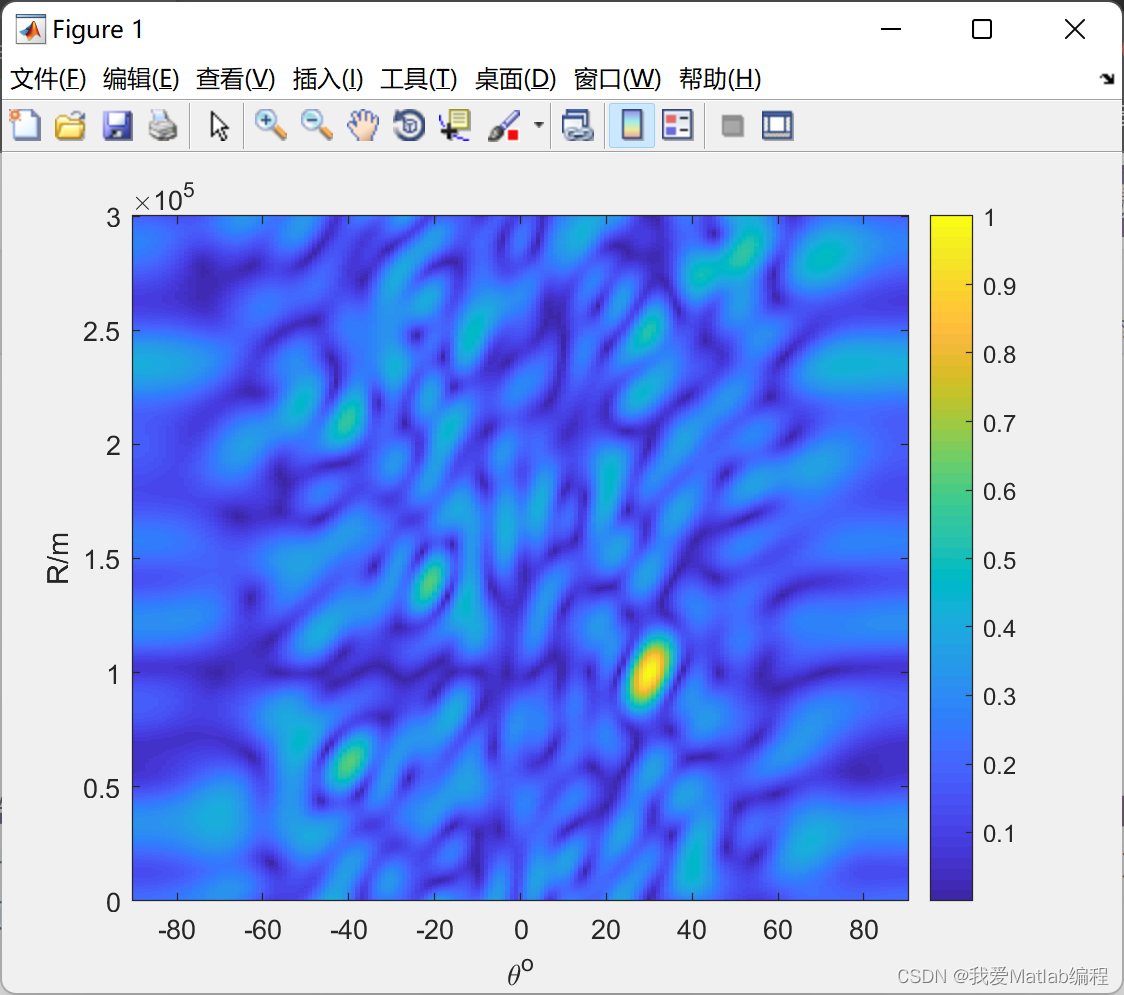

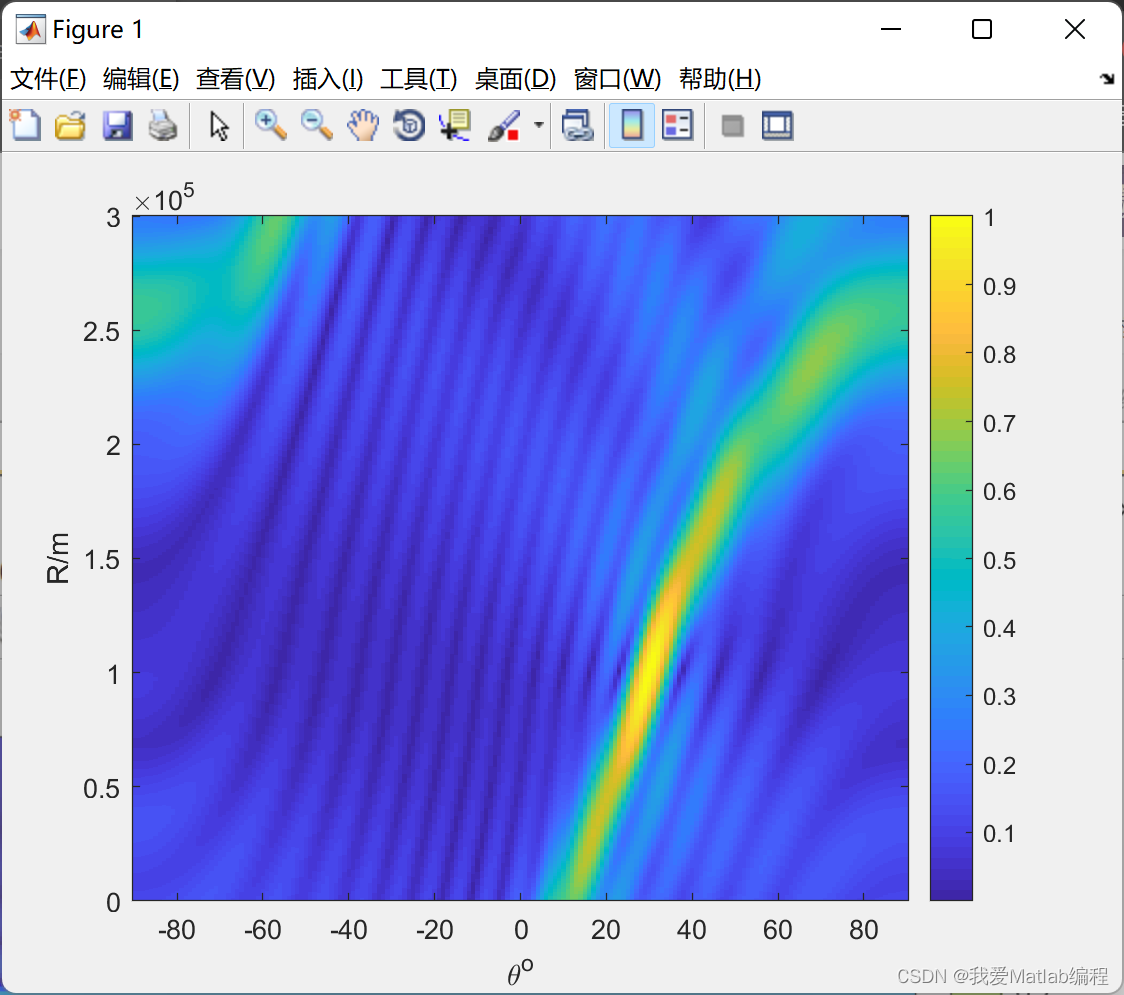

🌟2 运行结果

部分代码：

%% TMLFO-FDA
clc;clear ;close;

%% ------TMLFO-FDA雷达参数设置
j=sqrt(-1);
M=18; %发射阵元数目
f0=5e9; %载波中心频率
delta_f=2000; %相邻阵元频率偏移
c=3e8;        %光速
lamda=c/f0;  %波长
d=lamda/2;    %阵元间距
D=d*(0:M-1);
Ru=c/delta_f;  %最大无模糊距离
theta=(-90:1:90)*pi/180; %测量角度向量
R=linspace(0,3e5,1000); %测量距离向量
f=f0+(0:M-1)*delta_f; %阵元载频向量（均匀线性增加）
R0 = 1e5; %天线指向目标的距离
theta0 = 30/180*pi;  %%天线指向目标的角度
T=linspace(0,0.2e-3,500);% 一个Tp
g=log((1:M));

%% ----波束方向图 t=0ms
P1 = zeros(length(theta),length(R)); %波束方向图
 for n = 1 : length(theta)
    for m = 1 : length(R)
%          Delta_f=TMLFO(f0,d,c,M,theta0,R0,0.01e-3);
%          a1=exp(-j*2*pi/c*(Delta_f'*R(m)-f0*D'*sin(theta(n)))); %导向矢量
%          w=exp(-j*2*pi/c*(Delta_f'*R0-f0*D'*sin(theta0)));

         a1=tmfo_AF(g,theta0,R0,theta(n),R(m),T(1));
          w1=ones(M,1);
         P1(n,m) =dot(a1,w1);
    end
 end

P1=P1';
figure(1);
imagesc(theta*180/pi,R,abs(P1)/max(max(abs(P1))));
xlabel('\theta^o'); ylabel('R/m');
axis tight; axis xy;
title('');
colorbar;

%% -----时间角度维波束方向图
P2 = zeros(length(theta),length(T)); %波束方向图
 for n = 1 : length(theta)
    for m = 1 : length(T)
%         Delta_f=TMLFO(f0,d,c,M,theta0,R0,T(m));
         a2=tmfo_AF(g,theta0,R0,theta(n),R0,T(m));
          w2=tmfo_AF(g,theta0,R0,theta0,R0,T(1));
%          a2=exp(-j*2*pi/c*(-Delta_f'*T(m)*c-D'*f0*sin(theta(n))+Delta_f'*R0)); %导向矢量
%          w2=exp(-j*2*pi/c*(-Delta_f'*T(1)*c-D'*f0*sin(theta0)+Delta_f'*R0));
        % w2=ones(12,1);
        P2(n,m) =w2'*a2;
    end
 end
%% 画图：时间角度维
% P2=P2';
figure(2);
imagesc(T,theta*180/pi,abs(P2)/max(max(abs(P2))));
ylabel('\theta^o'); xlabel('时间/ms');
axis tight; axis xy;
title('');
colorbar;

%% --------------时间距离维波束方向图
P3 = zeros(length(R),length(T)); %波束方向图
 for n = 1 : length(R)
    for m = 1 : length(T)
         a3=tmfo_AF(g,theta0,R0,theta0,R(n),T(m));
          w3=tmfo_AF(g,theta0,R0,theta0,R0,T(1));
%         Delta_f=TMLFO(f0,d,c,M,theta0,R0,T(m));
%          a3=exp(-j*2*pi/c*(-Delta_f'*T(m)*c+Delta_f'*R(n)-D'*f0*sin(theta0))); %导向矢量
%          w3=exp(-j*2*pi/c*(-Delta_f'*T(1)*c+Delta_f'*R0-D'*f0*sin(theta0)));
        P3(n,m) =w3'*a3;
    end
 end
%% 画图：时间距离维波束方向图
% P3=P3';
figure(3);
imagesc(T,R,abs(P3)/max(max(abs(P3))));
ylabel('R/m'); xlabel('时间/ms');
axis tight; axis xy;
title('');
colorbar;

完整代码：基于粒子群优化算法的时间调制非线性频偏FDA（Matlab代码实现）

⛳️3 参考文献

[1]陈楚舒,盛川,谢军伟,王博,单泉铭.非线性频偏FDA对测向系统的欺骗研究[J].空军工程大学学报(自然科学版),2020,21(03):70-77.

[2]顾斯祺. 频控阵波束综合技术及其优化设计研究[D].南京理工大学,2019.DOI:10.27241/d.cnki.gnjgu.2019.000853.

💥4 Matlab代码实现

tmfo_AF.m为时间调制频偏FDA导向矢量函数;

TMFO_FDA为仿真时间调制频偏FDA波束方向图;

TMLFO_FDA为仿真时间调制对数频偏FDA波束方向图;.

non_liner_a.m为非线性频偏FDA的导向矢量函数;.

cost_function1.m为PSO算法的代价函数;

pso2.m为进过PSO算法优化后的FDA每个阵元频偏系数矢量函数;

pso_TMFO_fda.m为仿真经过PSO算法优化后的时间调制非线性频偏FDA波束方向图。
