目录

一、接口芯片和端口

二、外中断信息

三、PC机键盘的处理过程

一、接口芯片和端口

        外设的输出不直接送入内存和CPU，而是送入相关的接口芯片的端口中；CPU向外设的输出也不是直接送入外设，而是先送入端口，再由相关的芯片送到外设。CPU还可以向外设输出控制命令，而这些控制命令也是先送到相关芯片的端口中，然后再由相关的芯片根据命令对外设实施控制。

二、外中断信息

1.CPU提供中断机制来满足这种需要，当CPU的内部有需要处理的事情发生的时候，将产生中断信息，引发中断过程，处理外设的输入。

2.在PC系统中，外中断源一共有以下两类：
（1）可屏蔽中断：
        可屏蔽中断是CPU可以不响应的外中断。CPU是否相应可屏蔽中断，要看标志寄存器的IF位的设置。当CPU检测到可屏蔽中断信息时，如果IF=1，则CPU在执行完当前指令后响应中断，引发中断过程；如果IF=0，则不响应中断。

（2）不可屏蔽中断

        不可屏蔽中断是CPU必须响应的外中断。当CPU检测到不可屏蔽中断信息时，则在执行完当前指令后，立即响应，引发中断过程。

三、PC机键盘的处理过程

1、键盘输入
        键盘上的每一个按键相当于一个开关，键盘中有一个芯片对键盘上的每一个键的开关状态进行扫描。

        按下一个键时，开关接通，该芯片就产生一个扫描码，扫描码说明了按下的键在键盘上的位置。扫描码被送入主板上的相关芯片的寄存器中，该寄存器的端口地址为60h。

        松开按下的键时，也产生一个扫描码， 扫描码说明了松开的键在键盘上的位置，松开按键时产生的扫描码也被送入60端口中。

        一般我们将按下一个键时产生的扫描码称为通码，松开一个按键产生的扫描码称为断码。扫描码长度为一个字节，通码的第七位为0，断码的第七位为1，即断码 = 通码 + 80h。

2、引发9号中断
        键盘的输入到达60端口时，相关的芯片就会向cpu发出中断类型码为9的可屏蔽中断信息。cpu检测到改中断信息后，如果IF = 1，则响应中断，引发中断过程，转去执行int 9中断例程。

3、执行int9中断例程
 BIOS提供了int 9中断例程，用来进行基本的键盘输入处理，主要的动作如下：
(1)读出60端口中的扫描码；
(2)如果是字符键的扫描码，将该扫描码和它所对应的字符码即ASCII码送入内存中的BIOS键盘缓冲区；如果是控制键（如ctrl）
和切换键（如CapsLock）的扫描码，则将其转变为状态字节（用二进制位记录控制键和切换键状态的字节）写入内存中存储 状态字节的单元；
(3)对键盘系统进行相关的控制，比如说，向相关芯片发出应答信息。
        BIOS键盘缓冲区是系统启动后，BIOS用于存放int 9号中断例程所接受的键盘输入的内存区。该内存区可以存储15个键盘输入，因为int 9中断例程除了接受扫描码外，还要产生和扫描码对应的字符码，所以在BIOS键盘缓冲区中，一个键盘输入用一个字单元存放，高位字节存放扫描码，低位字节存放字符码。

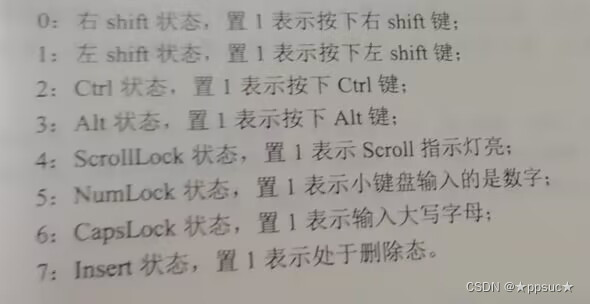

0040:17单元储存键盘状态字节，该字节记录了控制键和切换键的状态。键盘状态字节各位记录的信息如下：
