嘉立创EDA的一些使用技巧
创始人
2024-01-18 08:09:52
  • 立创EDA专业版-使用教程 (lceda.cn):https://prodocs.lceda.cn/cn/faq/editor/index.html
  • 绘制板框：https://blog.csdn.net/gutie_bartholomew/article/details/122936253
  • 和 mil 的切换，按【Q】切换单位
  • 测量 Alt+M，方便地测量物件之间的距离。
  • 按住鼠标右键可以拖动屏幕

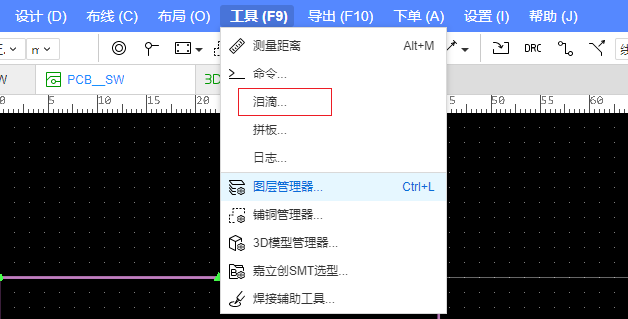

  • 泪滴效果一键使用很方便

image-20221019233722277

  • 铺铜也很方便，框选后，选择网络后就自动铺铜了。

    image-20221019233842983

  • 对齐工具很好用，用来设置两个器件之间的距离很方便。
    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-8OTm6i3s-1667099601252)(https://cdn.jsdelivr.net/gh/Eureka1024/DocImage/img/202210301112783.png)]

  • 获取封装

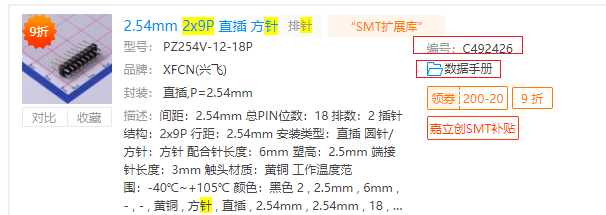

    点开数据手册，看到有封装，复制编号
    image-20221005184758411

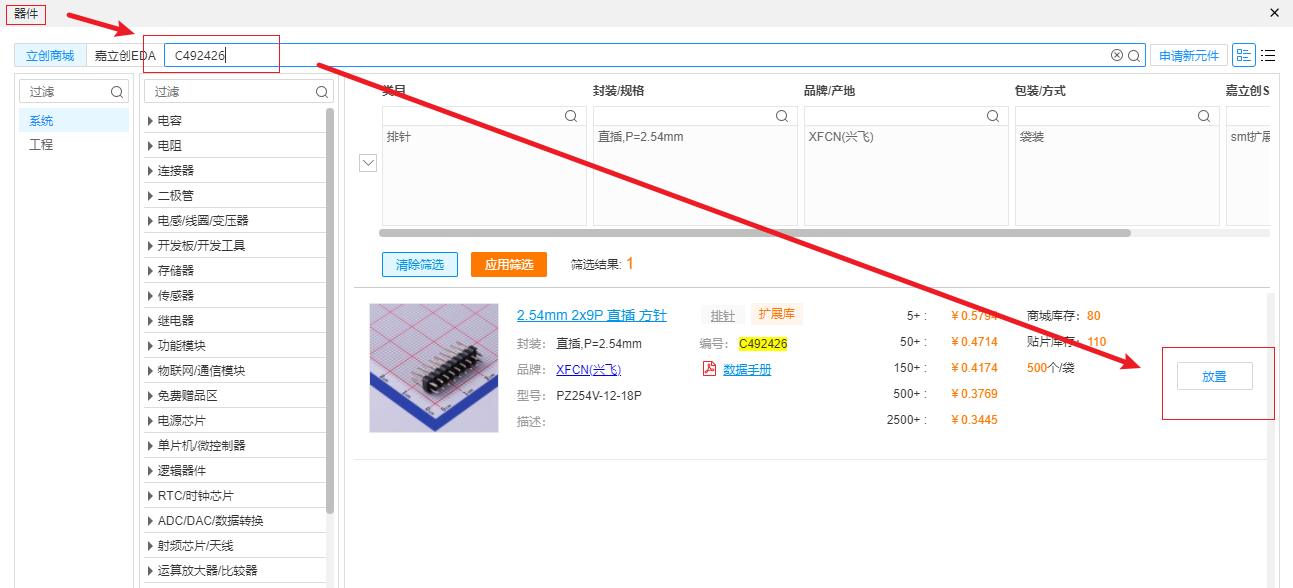

    在软件中，在 放置->器件中搜索上述编号，然后选择放置，即可使用
    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-InjZpNhs-1667099601259)(https://cdn.jsdelivr.net/gh/Eureka1024/DocImage/img/202210301112785.png)]

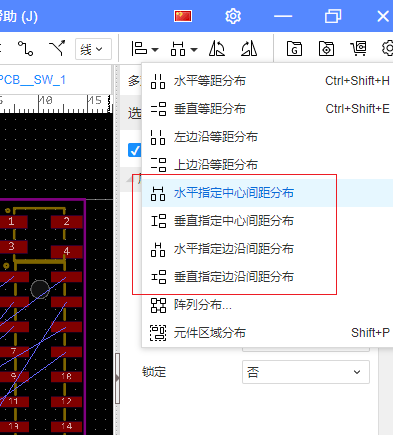

  • 对齐选项可以让勾选中的对齐

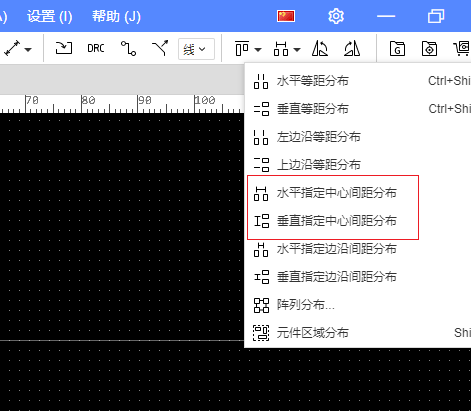

  • 指定间距可以快速按目标距离间隔
    image-20221007225402571

  • 点选几个器件后，可以选择组合，让他们能一直保持相对位置

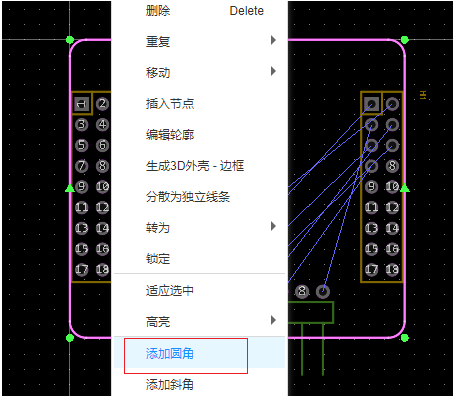

  • 如何让边框的圆角变成圆弧形
    选中边框，选择添加圆角
    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-ZGvqbNyj-1667099601294)(https://cdn.jsdelivr.net/gh/Eureka1024/DocImage/img/202210301112787.png)]

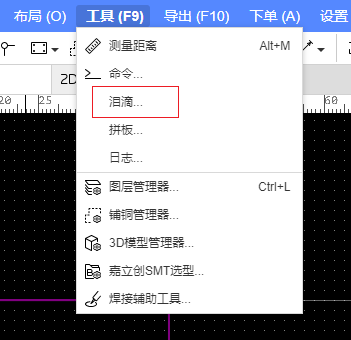

  • 放置泪滴

    image-20221008001010554

  • 按 F 键可以翻转板子，很方便切换视角

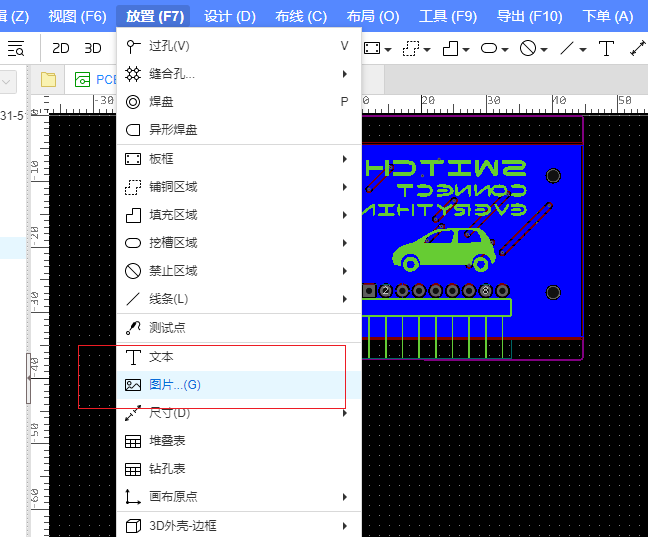

  • 很方便地放图片丝印
    image-20221022161047671

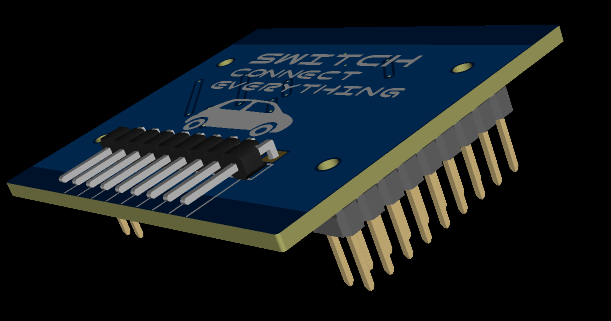

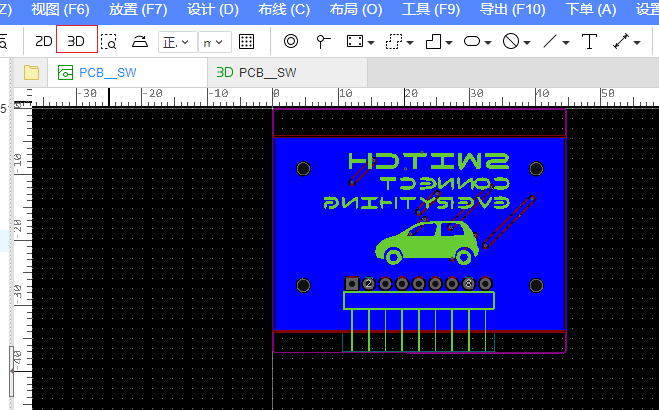

  • 嘉立创的 3D 显示效果还不错
    image-20221022111013980
    image-20221022111053932
