PPI中断为外设私有中断，在ARM64上arch_timer为PPI中断。这里以arch_timer为例（代码位置drivers/clocksource/arm_arch_timer.c），作应用实例讲解。

        先对ARM64通用定时器作简要介绍。通用定时器为Arm core提供标准定时器。通用定时器包括一个系统counter和一组每core定时器。

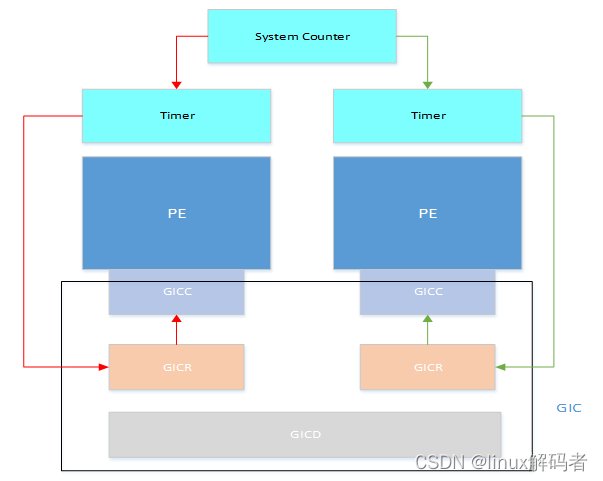

        其中system counter处于always on的电源域，它提供固定频率的系统计数。它对系统上所有core都是广播的。每个core都有一组timer，它们与system counter进行比较，软件可配置每个timer在将来某个点产生中断或event。如上图，当中断产生时会通过GIC中GICR传递给GICC，最终由本core来完成中断的处理。

        在ARM64中如下中断ID(INTID)用于由SBSA定义的每个定时器，如下：

        当支持Timer虚拟化时，Non-secure EL2 physical timer用于hypervisor上arch_timer，EL1 virtual timer用于guest上arch_timer。

这里以这种情况进行介绍。

        在ACPI情况下，TIMER是在GTDT表中定义的。

[GTDT表介绍可自行查看协议]

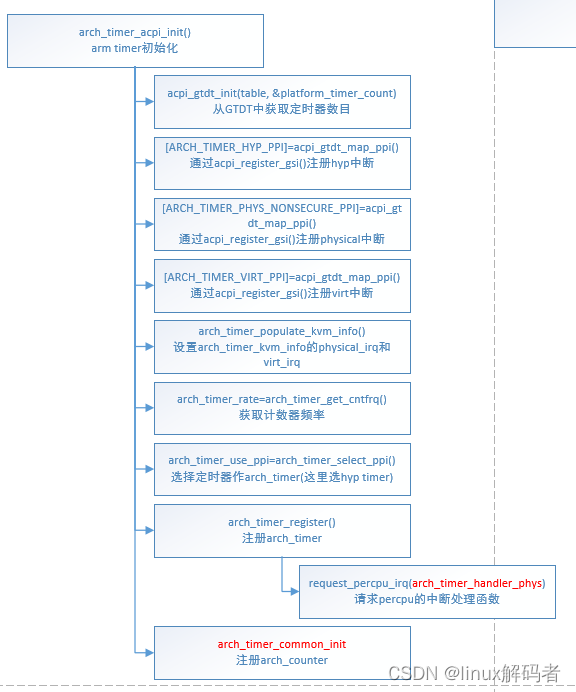

   ARM系统的timer定义为TIMER_ACPI_DECLARE(arch_timer, ACPI_SIG_GTDT, arch_timer_acpi_init)。这里分析在hypervisor上的情况。

1. 通过函数acpi_gtdt_init()获取GTDT表中定义的定时器数目；
2. 从GTDT表中获取HYP中断号，并通过函数acpi_register_gsi()注册中断；
3. 从GTDT表中获取非安全EL1 physical中断号，并通过函数acpi_register_gsi()注册中断；
4. 从GTDT表中获取EL1 virtual中断号，并通过函数acpi_register_gsi()注册中断；
5. 将EL1 physical中断号和EL1 virtual中断号传递给KVM用；
6. 读取系统计数器频率；
7. 在Host上选择HYP中断为arch_timer，注意在guest上会选择EL1 virtual中断为arch_timer；
8. 检查定时器是否处于always on电源域；
9. 在host上注册HYP中断对应的中断处理函数arch_timer_handler_phys，在guest上注册virtual中断对应的中断处理函数arch_timer_handler_virt；
10. 调用arch_timer_common_init()将arch_timer注册到clocksource和sched_clock中。

        无论是arch_timer_handler_phys()还是arch_timer_handler_virt()，最终会调用用户注册的定时器中断处理函数。

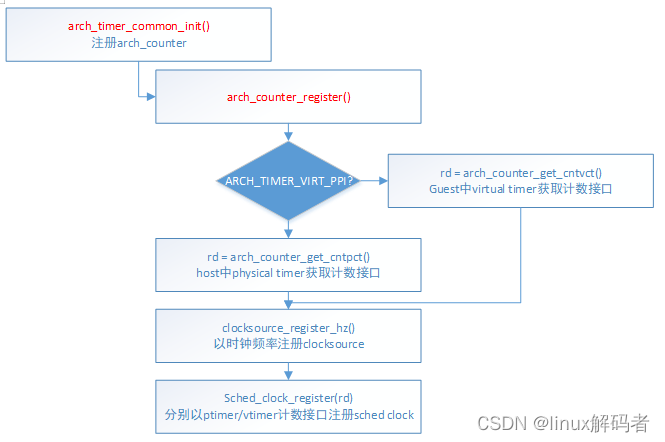

        对于arch_timer_common_init()，调用如下：

1. 若在guest上为VIRT timer情况，获取计数接口为arch_counter_get_cntvct()，通过vtimer对应的寄存器获取计数；
2. 若在host上为ptimer情况，获取计数接口为arch_counter_get_cntpct()，通过ptimer对应的寄存器获取计数；
3. 以当前时钟频率注册clocksource;
4. 采用上述步骤（1）中的计数接口来注册sched clock。
