WireShark 常用协议分析

• 1.3 实战：使用 WireShark 对常用协议抓包并分析原理

  • 协议分析的时候 我们 关闭混淆模式， 避免一些干扰的数据包存在。

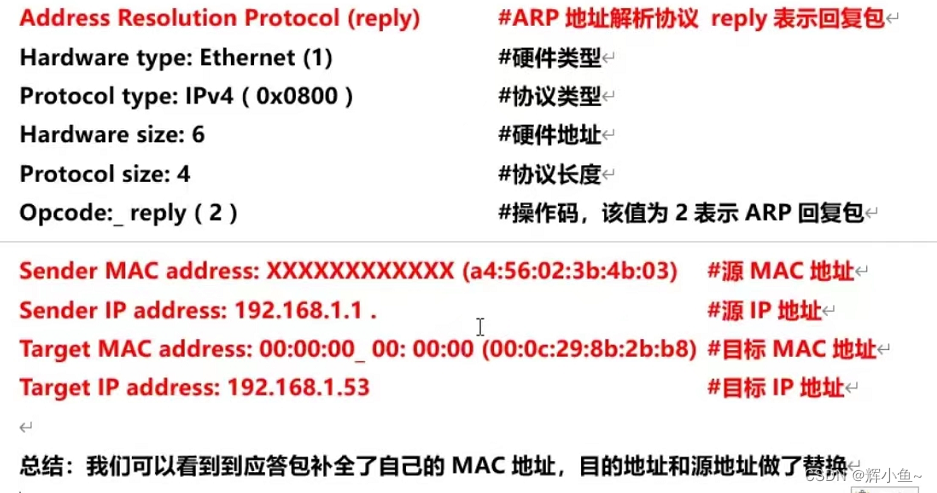

  • 1.3.1 常用协议分析 - ARP 协议

    • 地址解析协议 （英语：Address Resolution Protocol，缩写：ARP） 是一个通过解析网络层地址来寻找数据链路层地址的 网络传输协议， 它在 IPv4 中极其重要。 ARP 是通过网路地址来定位 MAC 地址。

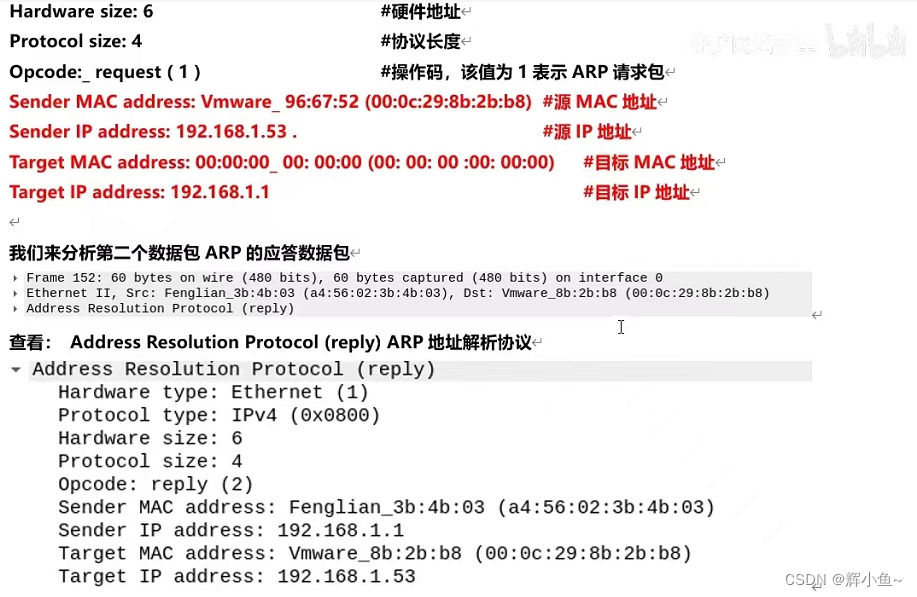

    • Hardware type : Ethernet (1) // 硬件类型，标识链路层协议
    • Protocol type : IPv4 (0*0800) // 协议类型，标识网络层协议
    • Hardware size : 6 // 硬件地址长度，MAC地址长度，6个字节，48位
    • Protocol size : 4 // 协议地址长度，4个字节，IP地址长度32位
    • Opcode : request (1) // 操作码的类型，1 表示请求，2 表示响应
    • Sender MAC address : Vmware_7f :da :7b ( 00:0c:29:7f:da:7b ) // 原MAC地址
    • Sender IP address : 192.168.1.53 // 原IP地址
    • Target MAC address : 00:00:00_00:00:00（00:00:00:00:00:00） // 目标MAC
    • Target IP address : 192.168…1.1 // 目标IP
    • 我们使用 nmap 来基于 ARP协议进行扫描



  • 1.3.2 常用协议分析 - ICMP 协议

    • ping -c 1 //发送一个数据包 xuegod.cn

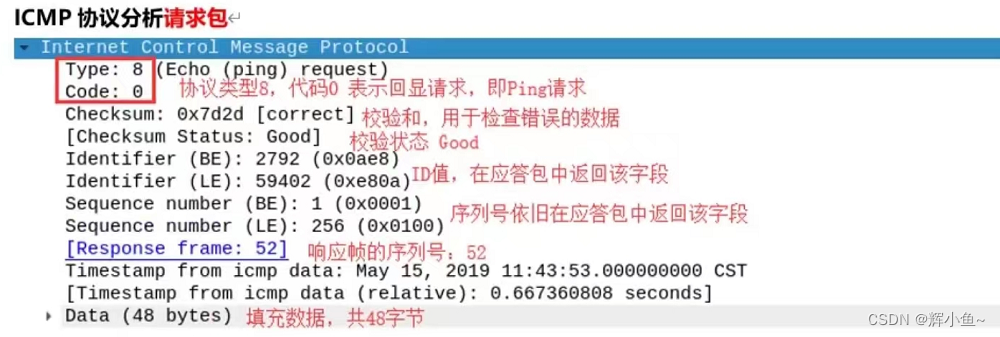

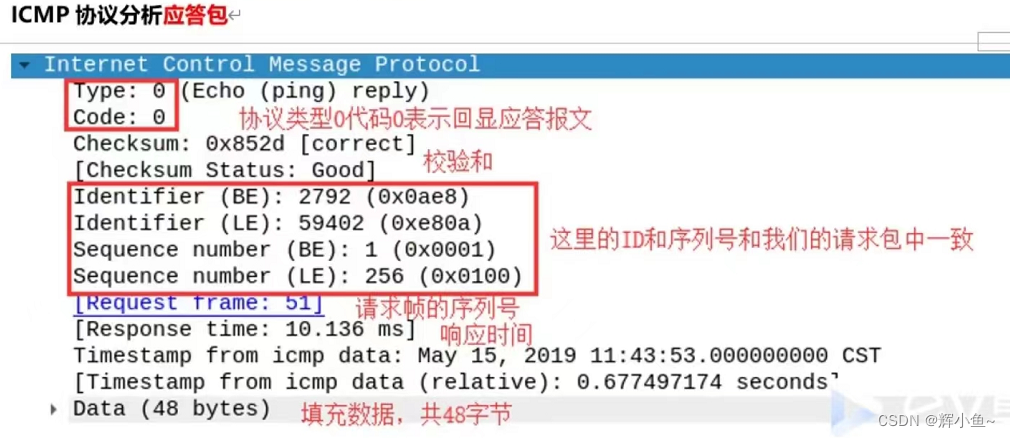

    • 下面我们开始分析 ICMP 协议包 ：



    • 工作过程：

      • 本机发送一个 ICMP Echo Request 的包
      • 接受方返回一个 ICMP Echo Reply，包含了接受到数据拷贝和一些其他指令

  • 1.3.3 常用协议分析 - TCP 协议

    • 首先是清空数据包然后筛选 tcp 开始抓包


    • 我们模拟一下 tcp会话建立， 那 最简单的方式 是什么呢？

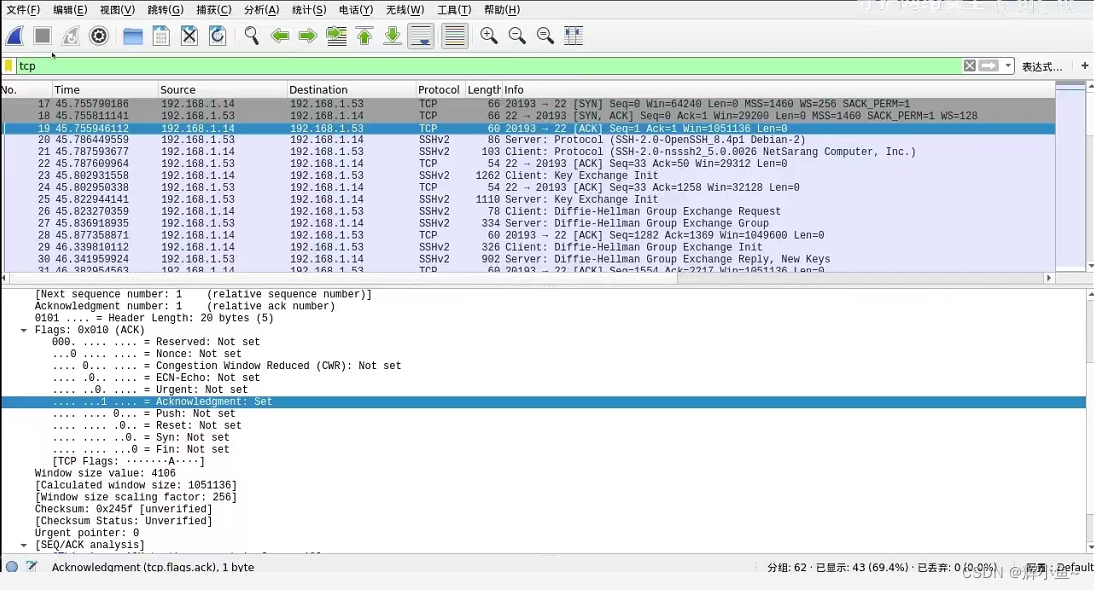

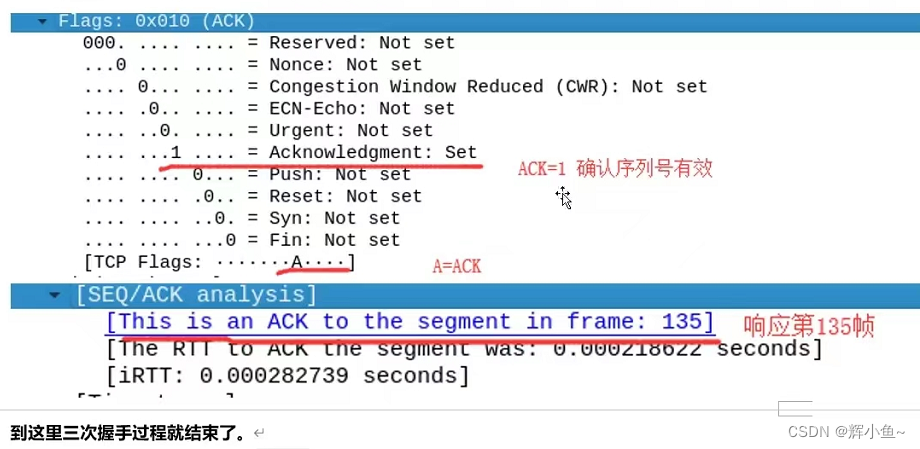

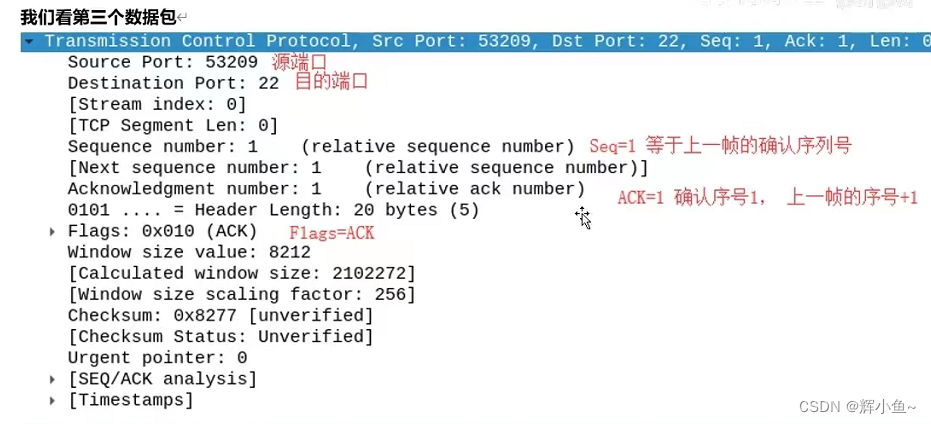

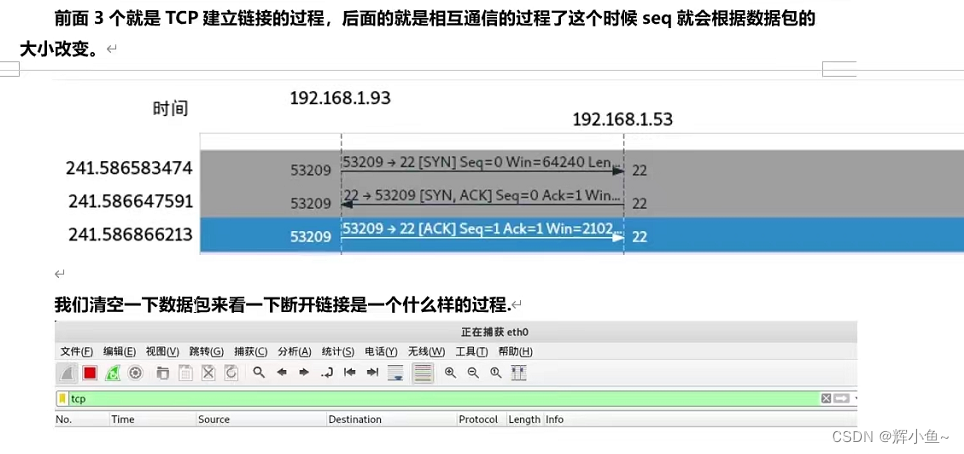

      • 我们通过 Xshell 远程连接 Kali Linux 就会捕获到完整的 TCP 3次握手的链接。

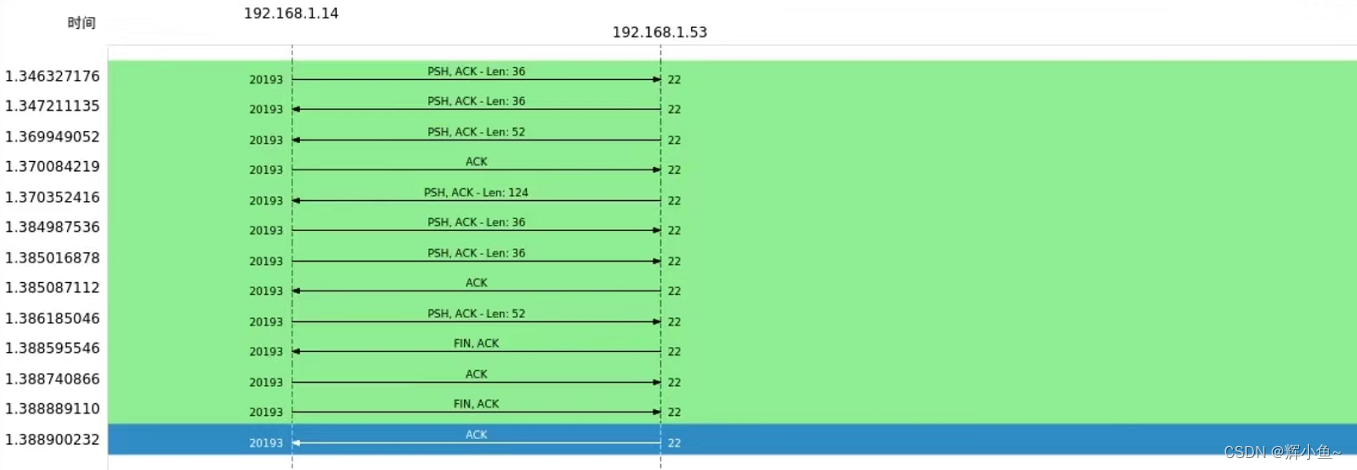

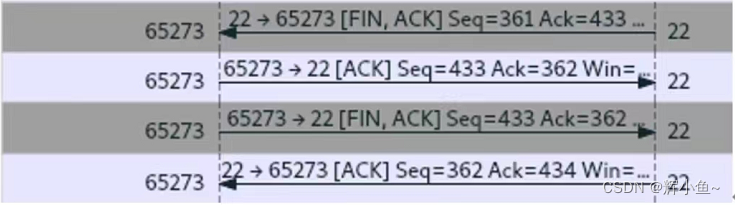

    • “四次挥手”

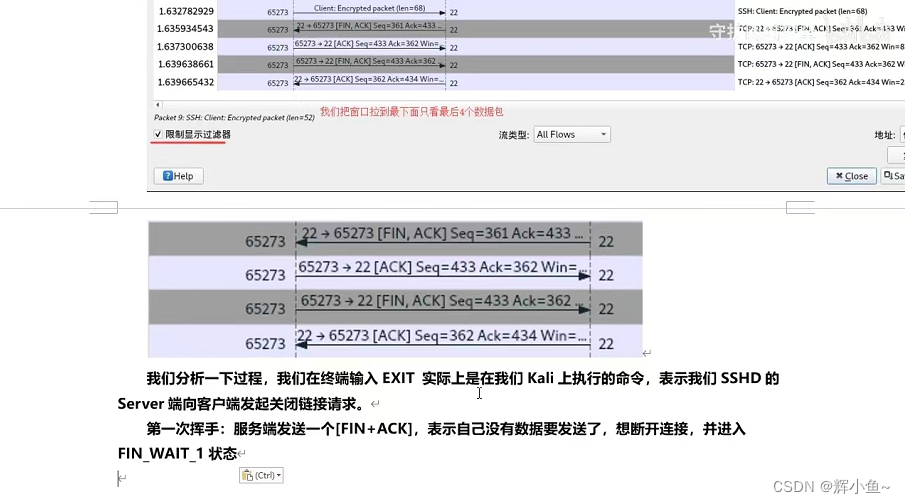

      • 我们分析一下过程，我们在终端输入 EXIT 实际上是我们 Kali 上执行的命令，表示我们 SSHD 的 Server端向客户端发起关闭连接请求。
      • 第一次挥手： 服务端发送一个[FIN + ACK]，表示自己没有数据要发送了，想断开连接，并进入 FIN_WAIT_1 状态
      • 第二次挥手： 客户端受到 FIN 后，知道不会再有数据从服务端传来，发送 ACK 进行确认，确认，确认序号为收到序号 +1（与 SYN 相同，一个 FIN 占用一个序号），客户端进入 CLOSE_WAIT 状态。
      • 第三次挥手： 客户端发送 [FIN + ACK] 给对方，表示自己没有数据要发送了，客户端进入 LAST_ACK 状态。然后直接断开 TCP 会话的连接，释放相应的资源。
      • 第四次挥手： 服务端收到了客户端的 FIN 信令后，进入 TIME_WAIT 状态，并发送 ACK 确认消息。服务端在 TIME_WAIT 状态下，等待一段时间，没有数据到来，就认为对面已经收到了自己发送的 ACK 并正确关闭了进入 CLOSE 状态，自己也断开了 TCP 连接，释放所有资源。当客户端收到服务端的 ACK 回应后，会进入 CLOSE状态并关闭本端的会话接口，释放相应的资源。



  • 1.3.4 常用协议分析 - HTTP 协议

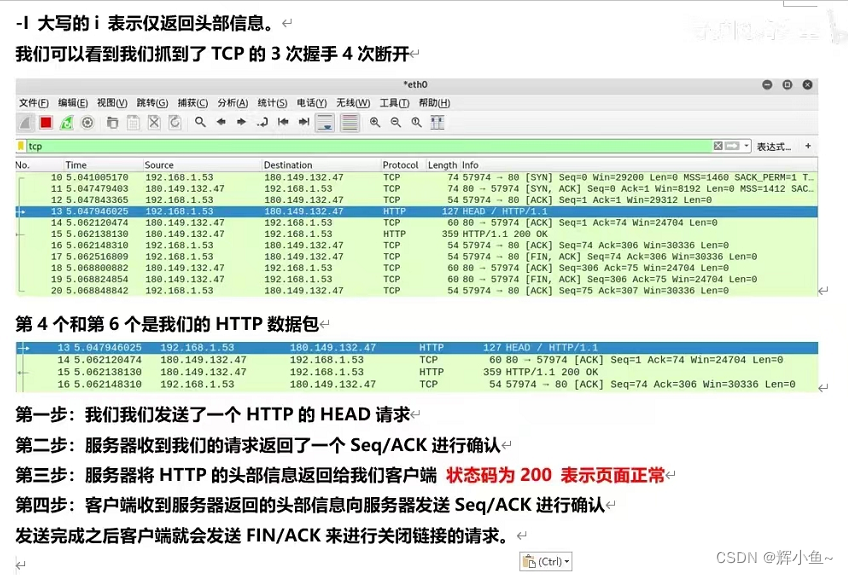

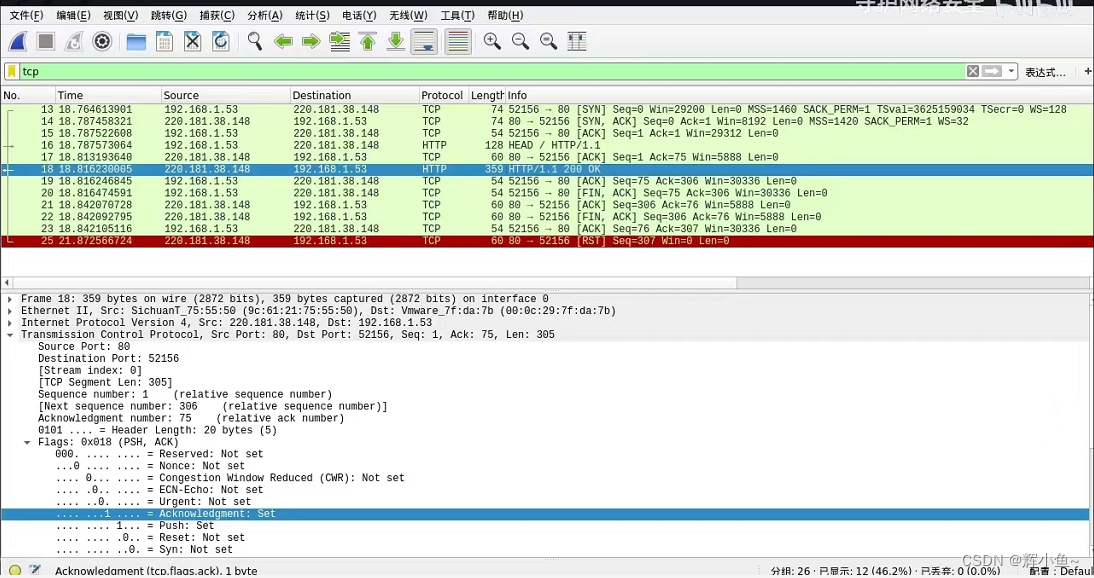

    • 我们还是筛选 TCP 协议因为 HTTP 是 TCP 的上层协议， 所以我们过滤 TCP 的数据会包含 HTTP 协议的数据包。

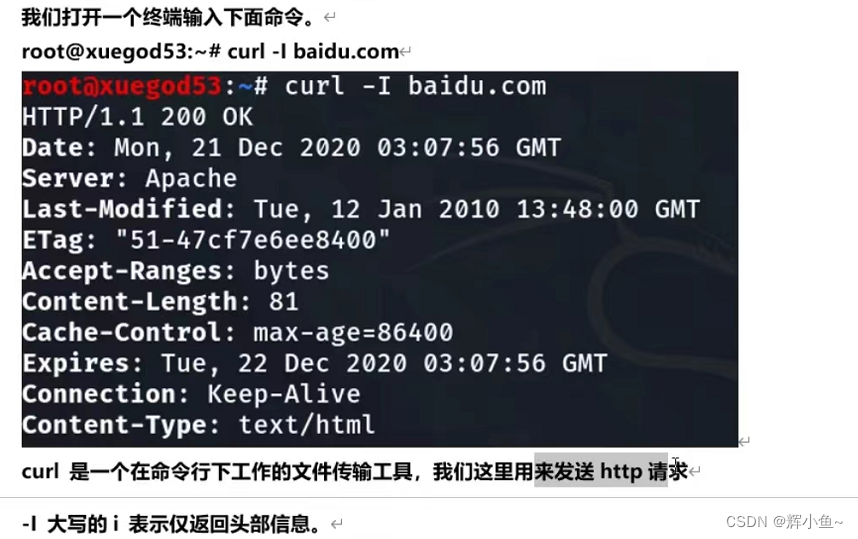

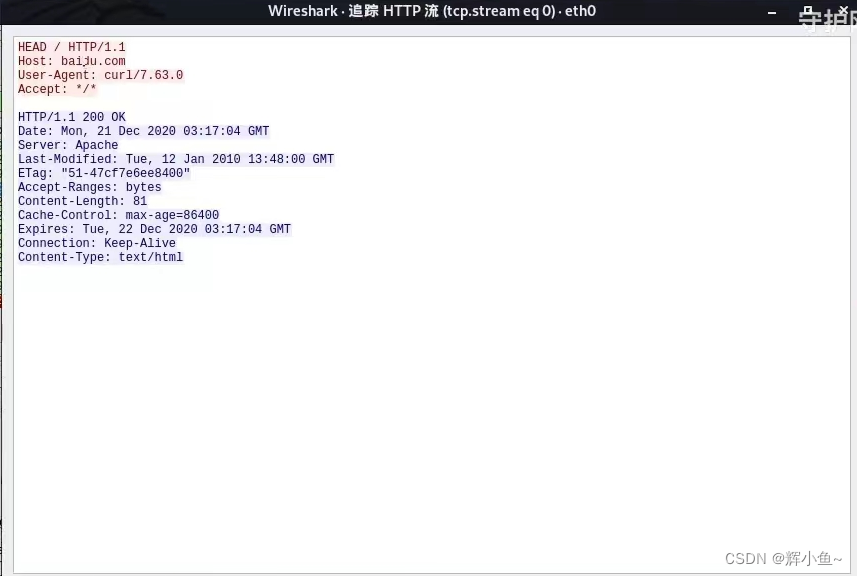

    • curl -I baidu.com
