包括CCD/CMOS摄像机图像传感器靶面实际尺寸如何换算？ 1/2,1/3,1/4,2/3,1/2.5,1/2.7等靶面尺寸计算方法。

一、工业摄像机靶面尺寸

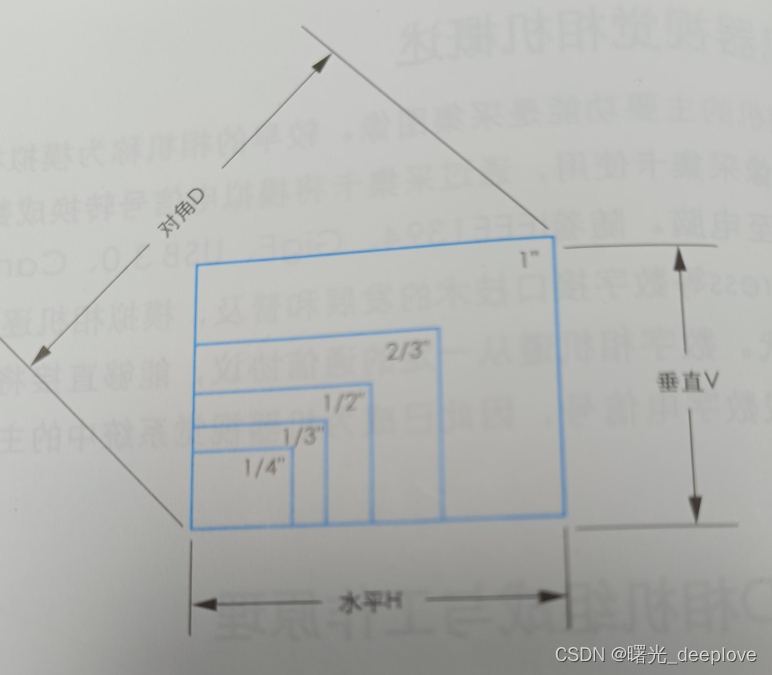

靶面尺寸也叫传感器尺寸。 面阵相机的传感器尺寸（或叫靶面尺寸）以芯片的对角线长度来度量；线阵相机以芯片的横向长度来度量。工业上，面阵相机的常用传感器的尺寸如下（实际尺寸略有差异）：

靶面尺寸
宽x高（mm）	12.8x9.6	8.8x6.6	7.18x5.32	6.4x4.8	4.8x3.6	3.6x2.7

CCD/CMOS图像传感器尺寸1/2、1/3、1/4实际是多大？

1英寸——靶面尺寸为宽12.7mm（也有给出是12.8的）*高9.6mm，对角线16mm。
2/3英寸——靶面尺寸为宽8.8mm*高6.6mm，对角线11mm。
1/2英寸——靶面尺寸为宽6.4mm*高4.8mm，对角线8mm。
1/3英寸——靶面尺寸为宽4.8mm*高3.6mm，对角线6mm。
1/4英寸——靶面尺寸为宽3.2mm*高2.4mm，对角线4mm。

注：

1）加一撇是 分′，加两撇是 秒″。 数字右上角带一撇，代表英尺feet。数字右上角带两撇，代表英寸inch

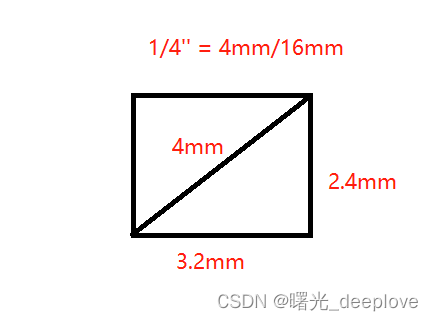

2）CCD芯片靶面的尺寸的世界规范：1英寸 = 16mm(数码感应器)，1英寸对应的标准靶面：

根据勾股定理（3：4：5）

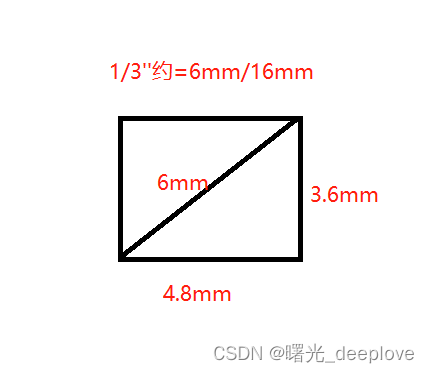

3）其他靶面的尺寸如下：

 注：其余的靶面尺寸图不再一一画出来了，由于加工工艺的原因，因此上图只能取近似值。

二、工业摄像机分辨率

分辨率由芯片阵列排列的像元数量决定，对于面阵相机来说水平像素数和垂直像素数相乘即为相机的分辨率。例如一个相机的分辨率是1280(H)x 1024(V)，表示每行的像元数量是1280，有1024行像元，此相机的分辨率大约是130万像素。

分辨率越高，成像后的图像像素数就越高，对图像的细节呈现的越明显，图像就越清晰。

目前常用的工业面阵相机的分辨率有：30万、130万、200万、500万、1000万、2900万、7100万、1.2亿等。

对于线阵相机而言，分辨率就是传感器水平方向上的像素数，常见的有1k、2k、6k等。
