1 CoreMark简介

CoreMark是由EEMBC(Embedded Microprocessor Benchmark Consortium)的Shay Gla-On于2009年提出的一项基准测试程序，CoreMark的主要目标是简化操作，并提供一套测试单核处理器核心的方法。测试标准是在配置参数的组合下单位时间内运行的CoreMark程序次数（单位：CoreMark/MHz），该数字值越大则说明测试的性能越好。

目前在嵌入式CPU行业中普遍公认的性能测试指标的标准主要使用以下三种，MIPS、Dhrystone、Coremark，而CoreMark与Dhrystone一样，拥有体积小、方便移植、易于理解、免费并且显示单个数字基准分数。与Dhrystone不同的是，Dhrystone的主要部分实际上暴露了编译器优化工作负载的能力，而不是实际MCU或CPU的能力，的性能，而CoreMark具有特定的运行和报告规则，从而可以避免由于所使用的编译库不同而导致的测试结果难以比较。

官网地址

2 CoreMark移植

笔者这里使用STM32来演示。

2.1 CoreMark源码下载

首先去CoreMark 官网下载CoreMark源码。

CoreMark 移植所需的如下：

 core_list_join.c
 core_main.c
 core_matrix.c
 core_state.c
 core_util.c
 coremark.h
 simple/core_portme.c
 simple/core_portme.h

2.2 移植CoreMark

1）拷贝CoreMark文件到工程

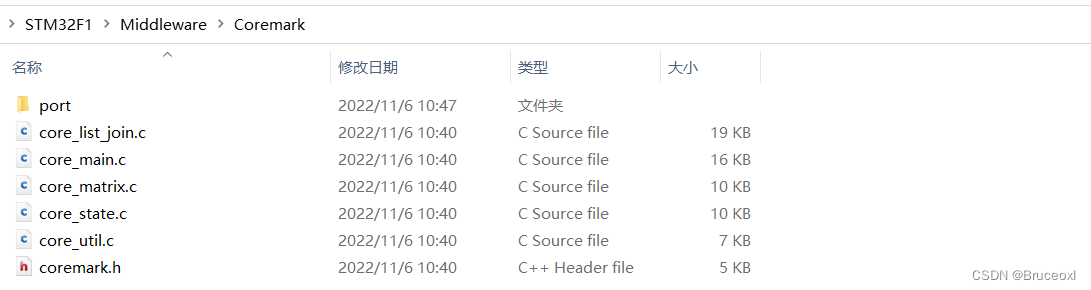

准备一个STM32工程，将CoreMark所需的文件添加放到工程目录中。

2）添加文件到工程
接下来要做的就是添加 CoreMark 代码。因为 core_main.c 文件里已经包含了一个 main 函数，所以需要在工程中将默认创建的 main.c 文件删除。

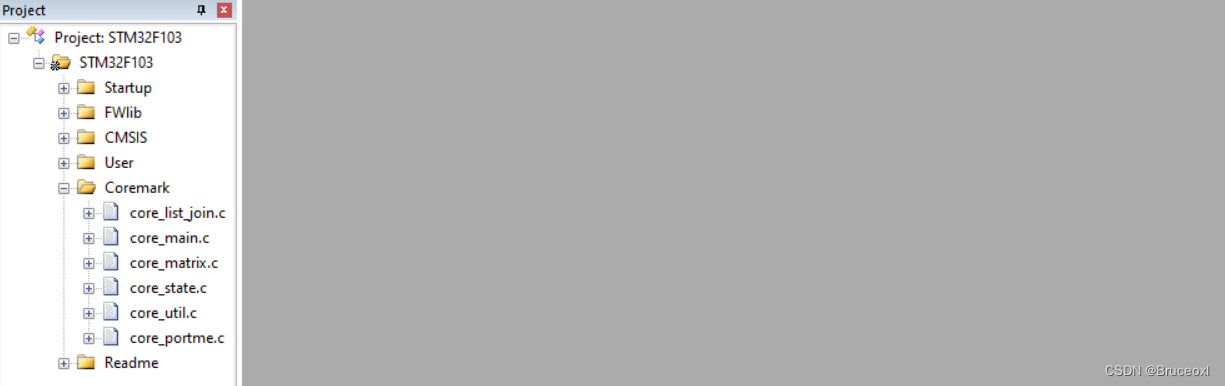

完成后的工程文件结构如下：

2.3 配置 Coremark 文件

我们需要在 core_portme.c 中添加初始化的代码，并根据不同的计时方法修改 core_portme.c 中计时相关函数和代码。

2.3.1 添加初始化代码

core_portme.c 中的 portable_init 函数在 core_main.c 的 main 函数中首先被调用， 平台的初始化的函数（时钟，GPIO，串口，缓存） 可以放在这里。

修改前：

void portable_init(core_portable *p, int *argc, char *argv[])
{(void)argc; // prevent unused warning(void)argv; // prevent unused warningif (sizeof(ee_ptr_int) != sizeof(ee_u8 *)){ee_printf("ERROR! Please define ee_ptr_int to a type that holds a ""pointer!\n");}if (sizeof(ee_u32) != 4){ee_printf("ERROR! Please define ee_u32 to a 32b unsigned type!\n");}p->portable_id = 1;
}

修改后：

void portable_init(core_portable *p, int *argc, char *argv[])
{ST_BSP_USART_Dev BSP_USART_Dev0 = USART_DEV0_CONFIG;/* Configure the NVIC Preemption Priority Bits */  NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);/* USART1 配置模式为 115200 8-N-1，中断接收 */BSP_USART_Init(&BSP_USART_Dev0, 115200, 0, 1);printf("The CoreMark is runing,Please Wait...\r\n");if (sizeof(ee_ptr_int) != sizeof(ee_u8 *)) {ee_printf("ERROR! Please define ee_ptr_int to a type that holds a pointer!\n");}if (sizeof(ee_u32) != 4) {ee_printf("ERROR! Please define ee_u32 to a 32b unsigned type!\n");}p->portable_id=1;
}

2.3.2 修改计时相关代码

start_time/ stop_time/ get_time 这几个函数是 coremark 程序运行时计算程序运行时间所用。 这里使用 system tick 进行计时， system tick 配置为 1ms 的中断间隔。 system tick 中断函数中更新 Tick 的值，每进一次中断加 1。所以还需要修改system tick 的中断处理函数。

1）在 core_portme.c 中按下表找到需要修改的地方。

修改前：

void start_time(void)
{GETMYTIME(&start_time_val);
}void stop_time(void)
{GETMYTIME(&stop_time_val);
}CORE_TICKS get_time(void)
{CORE_TICKS elapsed= (CORE_TICKS)(MYTIMEDIFF(stop_time_val, start_time_val));return elapsed;
}#define NSECS_PER_SEC CLOCKS_PER_SEC
#define CORETIMETYPE clock_t
#define GETMYTIME(_t) (*_t=clock())
#define MYTIMEDIFF(fin,ini) ((fin)-(ini))
#define TIMER_RES_DIVIDER 1
#define SAMPLE_TIME_IMPLEMENTATION 1
……
static CORETIMETYPE start_time_val,
stop_time_val;

修改后：

void start_time(void)
{ Tick = 0;SysTick_Config(SystemCoreClock/1000);
}void stop_time(void)
{SysTick->CTRL &=SysTick_Counter_Disable;/* Clear the SysTick Counter */SysTick->VAL = SysTick_Counter_Clear;
}CORE_TICKS get_time(void)
{CORE_TICKS elapsed =(CORE_TICKS)Tick;return elapsed;
}//#define NSECS_PER_SEC CLOCKS_PER_SEC
//#define CORETIMETYPE clock_t
//#define GETMYTIME(_t) (*_t=clock())
//#define MYTIMEDIFF(fin,ini) ((fin)-(ini))
//#define TIMER_RES_DIVIDER 1
//#define SAMPLE_TIME_IMPLEMENTATION 1
……
//static CORETIMETYPE start_time_val,stop_time_val;
#define EE_TICKS_PER_SEC (NSECS_PER_SEC TIMER_RES_DIVIDER)	#define EE_TICKS_PER_SEC 1000

2） 在 core_portme.c 文件中添加新定义的变量和函数

#define SysTick_Counter_Disable ((uint32_t)0xFFFFFFFE)
#define SysTick_Counter_Enable ((uint32_t)0x00000001)
#define SysTick_Counter_Clear ((uint32_t)0x00000000)
__IO uint32_t Tick;

system tick 的中断处理函数在 stm32f10x_it.c 中。stm32f10x_it.c 文件包含所有中断处理入口函数。根据不同的平台， 这个文件的名字稍有不同。找到 SysTick_Handler 函数进行修改。

修改前：

/*** @brief  This function handles SysTick Handler.* @param  None* @retval None*/
void SysTick_Handler(void)
{}

修改后：

/*** @brief  This function handles SysTick Handler.* @param  None* @retval None*/
void SysTick_Handler(void)
{extern __IO uint32_t Tick;Tick++;
}

2.3.3 CoreMark 运行配置

1）设置迭代次数
CoreMark 要求程序运行的最短时间至少是 10s, 根据使用的系统时钟等情况，可以在 core_portme.h 中修改迭代次数。

#define ITERATIONS 12000

2）设置打印信息

根据具体所用的编译器版本，优化配置进行修改。

修改前：

#ifndef COMPILER_FLAGS
#define COMPILER_FLAGS FLAGS_STR /*
"Please put compiler flags here (e.g. -o3)"
*/
#endif

修改后

#ifndef COMPILER_FLAGS
#define COMPILER_FLAGS "-Ohs -
no_size_constraints"
#endif

3） 修改优化等级。

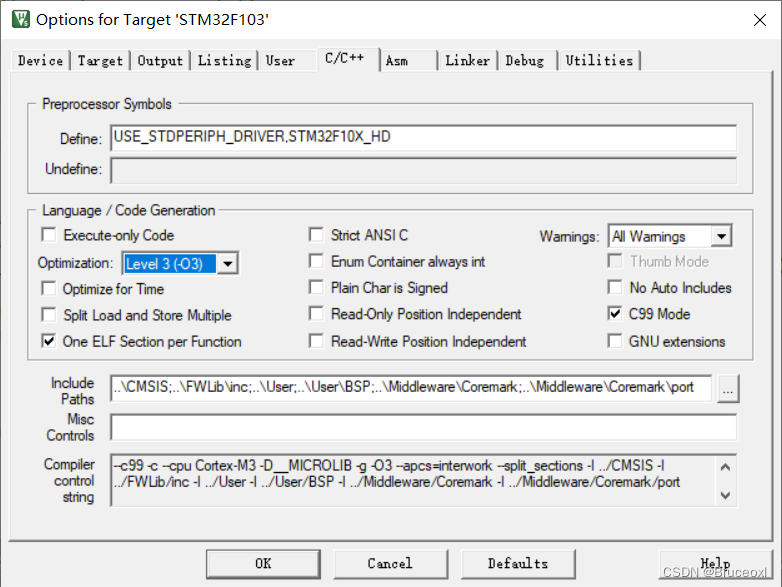

Options->C/C++ ->Optimization, 选择O3以达到最优的运行速度。

3 运行结果

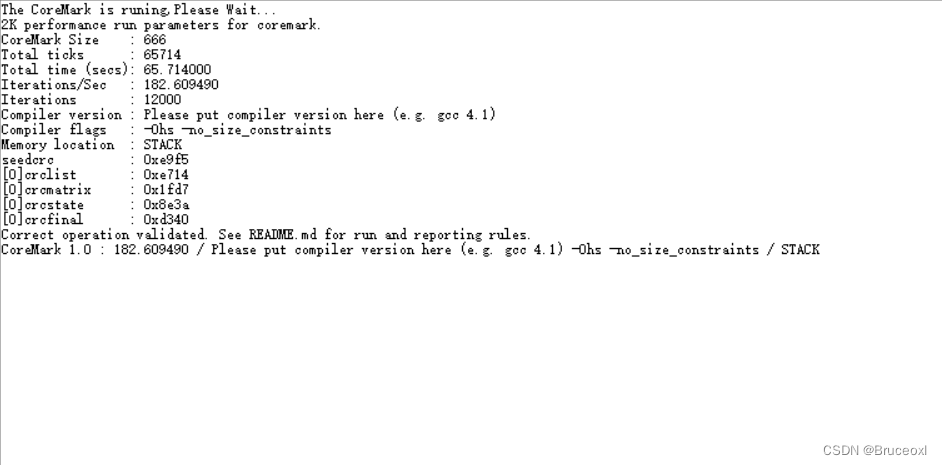

接上串口，复位打印信息如下：

STM32F103

STM32F429

GD32F2

从结果可以看出STM32F429的性能最佳，而且差距还很大。
