原理图封装库也叫原理图符号，就是在绘制原理图时，需要用一些符号来代替实际的元器件，这样的符号称为原理图符号，也称为原理图库。它的作用就是来代替实际的元器件，我们在做原理图符号的时候，不用去管这个元器件具体是什么样子的，只需要匹配一致的管脚数目即可，然后去定义每一个管脚的连接关系就可以了。

学习目标：

• 了解原理图封装库的基本概念。

• 掌握使用OrCAD软件。

• 掌握使用OrCAD软件绘制原理图封装库文件。

• 掌握使用OrCAD软件绘制原理图封装库的技巧。

• 掌握绘制原理图封装库的基本标准。

• 掌握绘制原理图封装库过程中各种问题的解决方法。

2.24 怎么更改原理图中做好的库文件？

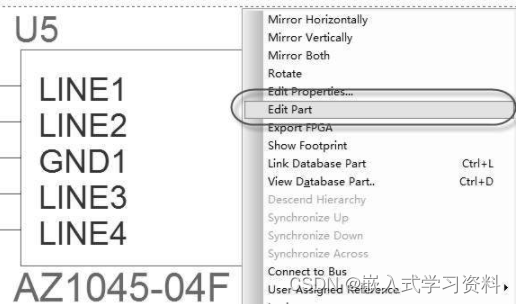

答：（1）直接在原理图中编辑库文件，再更新到原理图中。第一步，选中所要更改的元器件，单击鼠标右键，选择“Edit Part”选项，如图2-55所示。

 图2-55 原理图编辑元器件示意图

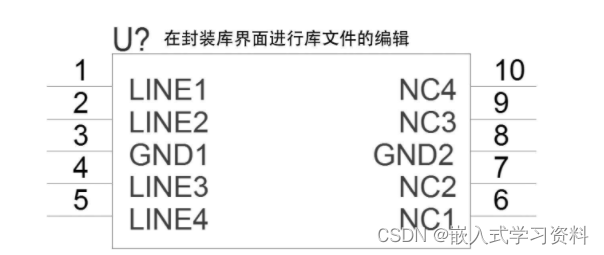

第二步，在弹出的该元器件的库文件界面中，进行相应的库文件修改，如图2-56所示。

 图2-56 库文件编辑示意图

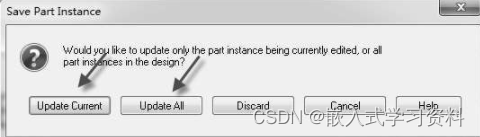

第四步，在弹出的页面中选择要更新的选项，若该元器件在原理图中有很多，就选择“Update All”；若该元器件在原理图中只有一个，就选择“Update Current”，如图2-58所示。

 （2）首先在指定的库路径下更改该元器件库，然后更新到原理图中。

第一步，打开原理图所指定的库路径的元器件，根据需要进行更改，更改完成后进行保存。

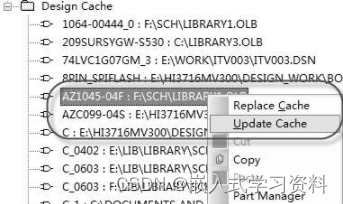

第二步，在“Design Cathe”中找到该元器件，单击鼠标右键，选择“Update Cathe”，进行更新，如图2-59所示。

 图2-59 更新元器件示意图

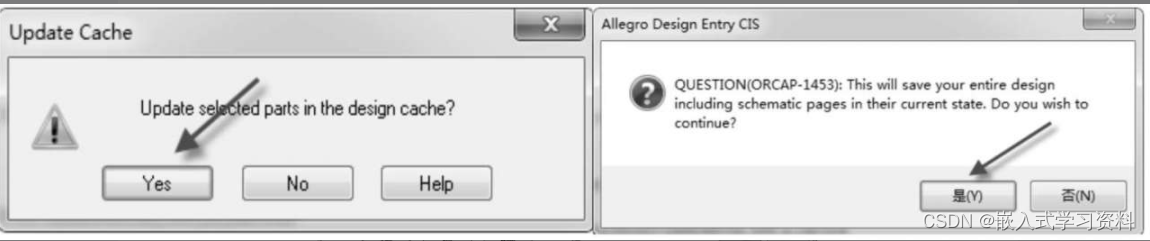

第三步，在弹出的对话框中选择“Yes”，进行下一步的操作，在弹出的界面中选择“是”即可，如图2-60所示。

图2-60 更新元器件选项进程示意图

第四步，在原理图中搜索到该元器件，查看元器件库更新情况。
