题目

制造业是国民经济的主体，近十年来，嫦娥探月、祝融探火、北斗组网，一大批重大标志性创新成果引领中国制造业不断攀上新高度。作为制造业的核心，机械设备在工业生产的各个环节都扮演着不可或缺的重要角色。但是，在机械设备运转过程中会产生不可避免的磨损、老化等问题，随着损耗的增加，会导致各种故障的发生，影响生产质量和效率。

实际生产中，若能根据机械设备的使用情况，提前预测潜在的故障风险，精准地进行检修维护，维持机械设备稳定运转，不但能够确保整体工业环境运行具备稳定性，也能切实帮助企业提高经济效益。

某企业机械设备的使用情况及故障发生情况数据见“train data.xlsx”，用于设备故障预测及故障主要相关因素的探究。数据包含 9000 行，每一行数据记录了机械设备对应的运转及故障发生情况记录。因机械设备在使用环境以及工作强度上存在较大差异，其所需的维护频率和检修问题也通常有所不同。

数据提供了实际生产中常见的机械设备使用环境和工作强度等指标，包含不同设备所处厂房的室温（单位为开尔文K），其工作时的机器温度（单位为开尔文K）、转速（单位为每分钟的旋转次数rpm）、扭矩（单位为牛米Nm）及机器运转时长（单位为分钟min）。除此之外，还提供了机械设备的统一规范代码、质量等级及在该企业中的机器编号，其中质量等级分为高、中、低（H\M\L）三个等级。对于机械设备的故障情况，数据提供了两列数据描述——“是否发生故障” 和“具体故障类别”。其中“是否发生故障”取值为 0/1，0 代表设备正常运转，1 代
表设备发生故障；“具体故障类别”包含 6 种情况，分别是NORMAL、TWF、HDF、PWF、OSF、RNF，其中，NORMAL代表设别正常运转（与是否发生故障”为 0相对应），其余代码代表的是发生故障的类别，包含 5 种，其中TWF代表磨损故障，HDF代表散热故障，PWF代表电力故障，OSF代表过载故障，RNF代表其他故障。

任务

基于赛题提供的数据，自主查阅资料，选择合适的方法完成如下任务：
任务 1：观察数据“train data.xlsx”，自主进行数据预处理，选择合适的指标用于机械设备故障的预测并说明原因。
任务 2：设计开发模型用于判别机械设备是否发生故障，自主选取评价方式和评价指标评估模型表现。
任 务 3 ： 设 计 开 发 模 型 用 于 判 别 机 械 设 备 发 生 故 障 的 具 体 类 别（TWF/HDF/PWF/OSF/RNF），自主选取评价方式和评价指标评估模型表现
任务 4：利用任务 2 和任务 3 开发的模型预测“forecast.xlsx”中是否发生故障以及故障类别。数据“forecast.xlsx”。与数据“train data.xlsx”格式类似，要求在“forecast.xlsx”第 8 列说明设备是否发生故障（0 或 1），在第 9 列标识出具体的故障类型（TWF/HDF/PWF/OSF/RNF）
任务 5：探究每类故障（TWF/HDF/PWF/OSF/RNF）的主要成因，找出与其相关的特征属性，进行量化分析，挖掘可能存在的模式/规则。

做题解析

读完题目，其实我想到了今年长三角数学建模中的齿轮箱故障监测，基本很像。难度不大，注意一些细节，随便拿二等，论文好好优化就一等奖了。

第一问

观察数据“train data.xlsx”，自主进行数据预处理，选择合适的指标用于机械设备故障的预测并说明原因。

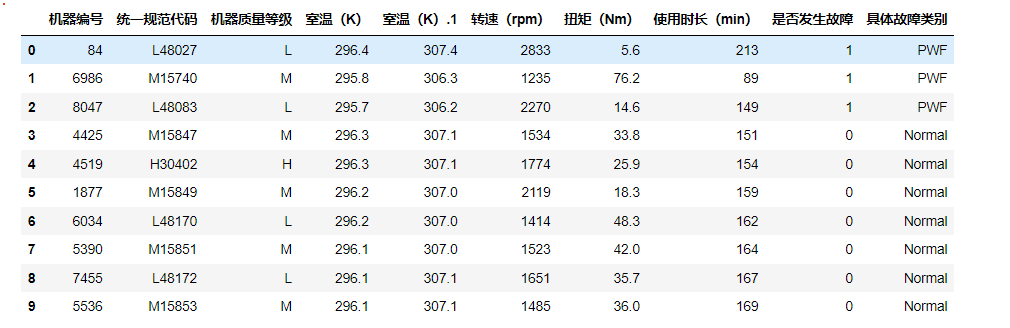

首先读取数据：

import pandas as pddata=pd.read_excel('train data.xlsx')data.head(10)

得到如下：

查看数据基本信息：

data.info()

如下：

看起来是没有缺失值的，再用isnull来查看一下是否又缺失值：

data.isnull().sum()

如下：

可以看到数据肯定是没有缺失值的。

查看数据有哪些特征：

data.columns

得到如下：

Index(['机器编号', '统一规范代码', '机器质量等级', '室温（K）', '室温（K）.1', '转速（rpm）', '扭矩（Nm）','使用时长（min）', '是否发生故障', '具体故障类别'],dtype='object')

很明显，与机器真正相关的特征中，‘机器编号’, '统一规范代码’这两个是无关的，所以可以删除这两个特征。第一问和第二问都属有一个目标，预测是否发生预测，因此在第一问和第二问中，“具体故障类别”也不是我们需要用的指标。所以也要删除。

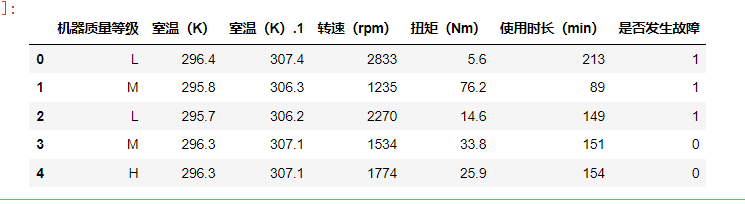

data2=data.drop(['机器编号', '统一规范代码','具体故障类别'],axis=1)
data2.head()

得到新的数据如下：

继续回到目标：数据预处理，并选择合适的指标用于机械设备故障的预测。指标我们已经选取好了，那就是：“机器质量等级 室温（K） 室温（K）.1 转速（rpm） 扭矩（Nm） 使用时长（min）”

接下来就说做数据预处理了，我们可以看到：机器质量等级，这个特征属于离散变量而且是字符型，所以需要进行编码处理。先查看这一列有多少等级：

data2['机器质量等级'].unique()

如下，只有三个等级：

array(['L', 'M', 'H'], dtype=object)

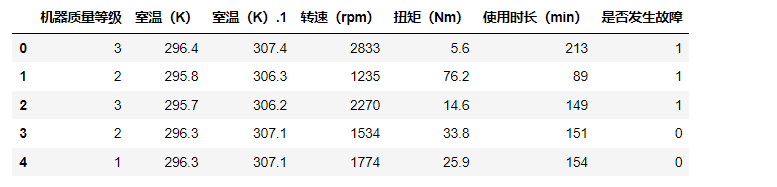

大多数人可能会想到通过映射的方式对它们进行编码：

mapping = {'L': 3,'M': 2,'H': 1}
data2['机器质量等级'] =data2['机器质量等级'].map(mapping)
data2.head()

如下：

这样进行映射也不是不可以，只是这样的方式效果不是最好的，因此我建议使用独热编码，独热编码很适合用来解决类别型数据的离散值问题。

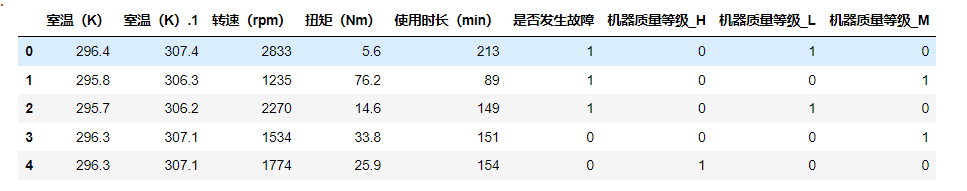

data3=pd.get_dummies(data2,columns=['机器质量等级'])
data3.head()

得到如下：

查看类的分布：

df1=data3['是否发生故障'].value_counts()
df1

如下：

0    8697
1     303
Name: 是否发生故障, dtype: int64

可以看出有明显的类不平衡问题，等会需要解决它。提取自变量和因变量：

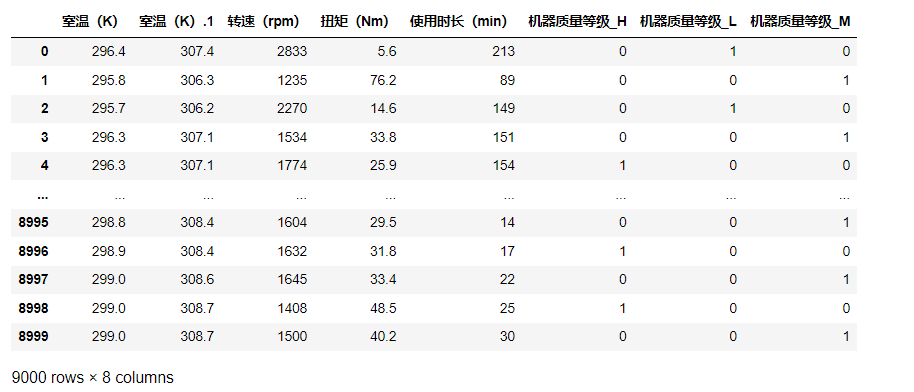

X = data3.drop('是否发生故障',axis=1)# 特征
y = data3['是否发生故障'] # 目标变量
X

如下：

执行欠采样技术，解决类不平衡的问题：

# 欠采样
from collections import Counter
from imblearn.under_sampling import ClusterCentroids
cc = ClusterCentroids(random_state=2022)
X_resampled, y_resampled = cc.fit_resample(X, y)
print(sorted(Counter(y_resampled).items()))

如下：

[(0, 303), (1, 303)]

分割数据：

from sklearn.model_selection import train_test_split
X_train,X_test,y_train,y_test=train_test_split(X_resampled,y_resampled,test_size=0.2,random_state=100)

使用逻辑回归模型：

# 导入模型
from sklearn.linear_model import LogisticRegression# 初始化模型，使用默认参数
logreg = LogisticRegression()# 用数据训练模型
logreg.fit(X_train,y_train)# 使用模型预测
y_pred=logreg.predict(X_test)
y_pred

评估：

from sklearn import metrics
print("Accuracy:",metrics.accuracy_score(y_test, y_pred))
print("Precision:",metrics.precision_score(y_test, y_pred))
print("Recall:",metrics.recall_score(y_test, y_pred))

如下：

Accuracy: 0.9426229508196722
Precision: 0.9242424242424242
Recall: 0.9682539682539683

准确率97%挺高了吧，还可以了。为了提升准确率，还可以对数据做归一化，自行尝试。

这里我再用决策树进行尝试：

from sklearn.tree import DecisionTreeClassifier # 导入决策树
# 选择基尼系数作为判断标准，树深度为3
clf_gini = DecisionTreeClassifier(criterion='gini', max_depth=3, random_state=0)clf_gini.fit(X_train, y_train) #训练模型y_pred_gini = clf_gini.predict(X_test) # 预测模型
y_pred_gini[0:5] # 预测前五个结果

如下：

array([0, 0, 0, 0, 0], dtype=int64)

接着做评估：

from sklearn import metrics
print("Accuracy:",metrics.accuracy_score(y_test, y_pred_gini))
print("Precision:",metrics.precision_score(y_test, y_pred_gini))
print("Recall:",metrics.recall_score(y_test, y_pred_gini))

如下：

Accuracy: 0.9716666666666667
Precision: 0.8260869565217391
Recall: 0.2878787878787879

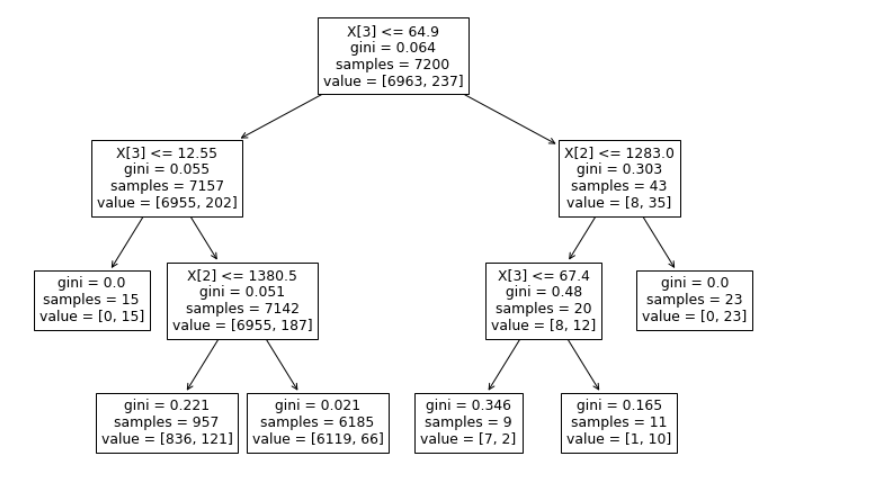

可视化一下：

import matplotlib.pyplot as pltplt.figure(figsize=(12,8))
from sklearn import tree
tree.plot_tree(clf_gini.fit(X_train, y_train))

如下：

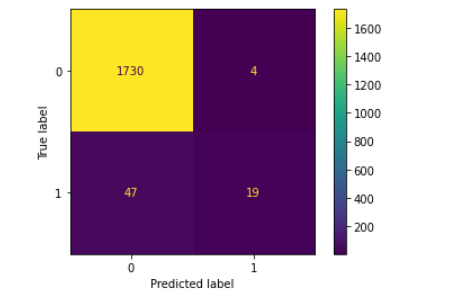

可视化混淆矩阵：

# 可视化混淆矩阵
from sklearn.metrics import plot_confusion_matrix
plot_confusion_matrix(clf_gini , X_test, y_test)
plt.show()

如下：

这个结果好吗？不，我们来寻优找到最佳参数。
1）确定max_depth最优

## 确定最佳深度
import numpy as np
from sklearn.tree import DecisionTreeClassifier # 导入决策树
score_all=[]
# range(start, stop[, step])
for i in range(1,100,1):# 选择基尼系数作为判断标准，树深度为3clf_gini = DecisionTreeClassifier(criterion='gini', max_depth=i, random_state=0)clf_gini.fit(X_train, y_train) #训练模型y_pred_gini = clf_gini.predict(X_test) # 预测模型y_pred_gini[0:5] # 预测前五个结果from sklearn.metrics import accuracy_scoreacc=accuracy_score(y_test, y_pred_gini)
#   print(acc)score_all.append([i,acc])
ScoreAll = np.array(score_all)
max_score = np.where(ScoreAll==np.max(ScoreAll[:,1]))[0][0] #找出最高得分对应的索引
print("最优参数以及最高得分:",ScoreAll[max_score])
plt.figure(figsize=[20,5])
plt.plot(ScoreAll[:,0],ScoreAll[:,1])
plt.show()

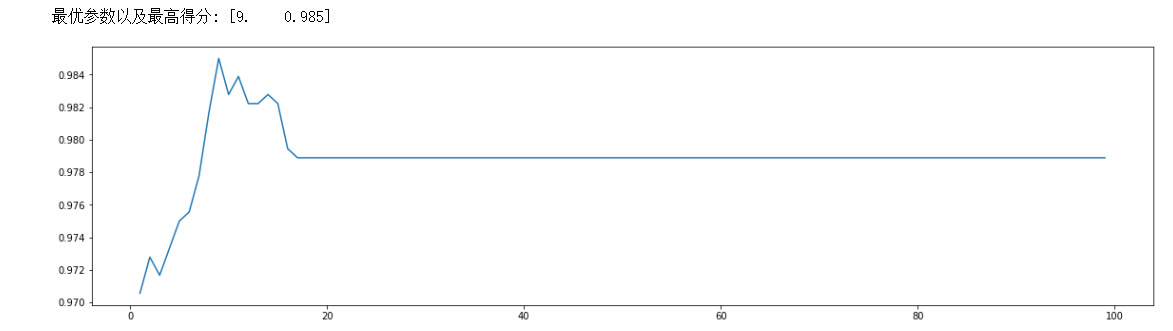

如下，我们的树深度为9的时候最佳分数为0.985：

2）确定min_samples_split最优

# 分割内部节点所需的最小样本数
## 确定最佳深度max_depth
import numpy as np
import matplotlib.pyplot as plt
from sklearn.tree import DecisionTreeClassifier # 导入决策树
score_all=[]
# range(start, stop[, step])
# 带入最佳深度后，再遍历2到20的内部最小样本数
for i in range(2,20,1):# 选择基尼系数作为判断标准，树深度为3clf_gini = DecisionTreeClassifier(criterion='gini', max_depth=9, min_samples_split=i,random_state=0)clf_gini.fit(X_train, y_train) #训练模型y_pred_gini = clf_gini.predict(X_test) # 预测模型y_pred_gini[0:5] # 预测前五个结果from sklearn.metrics import accuracy_scoreacc=accuracy_score(y_test, y_pred_gini)
#   print(acc)score_all.append([i,acc])
ScoreAll = np.array(score_all)
max_score = np.where(ScoreAll==np.max(ScoreAll[:,1]))[0][0] #找出最高得分对应的索引
print("最优参数以及最高得分:",ScoreAll[max_score])
plt.figure(figsize=[20,5])
plt.plot(ScoreAll[:,0],ScoreAll[:,1])
plt.show()
# 结果显示默认的2就是最佳

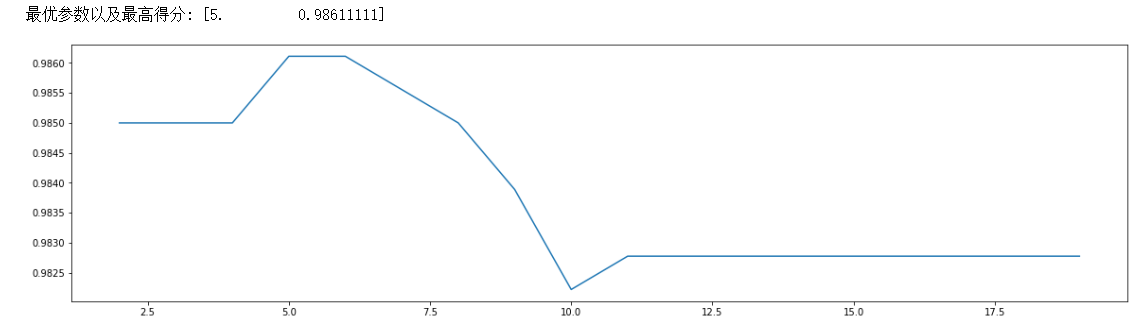

如下，可以看到内部节点所需的最小样本数为5的时候，最佳准确度为 0.98611111了：

3)确定min_samples_leaf参数

# 确定
# 分割内部节点所需的最小样本数min_samples_split
## 确定最佳深度max_depth
import numpy as np
import matplotlib.pyplot as plt
from sklearn.tree import DecisionTreeClassifier # 导入决策树
score_all=[]
# range(start, stop[, step])
# 带入最佳深度=12，min_samples_split=2，遍历min_samples_leaf = i
for i in range(1,20,1):# 选择基尼系数作为判断标准，树深度为3clf_gini = DecisionTreeClassifier(criterion='gini', max_depth=9, min_samples_split=5,min_samples_leaf = i,random_state=0)clf_gini.fit(X_train, y_train) #训练模型y_pred_gini = clf_gini.predict(X_test) # 预测模型y_pred_gini[0:5] # 预测前五个结果from sklearn.metrics import accuracy_scoreacc=accuracy_score(y_test, y_pred_gini)score_all.append([i,acc])
ScoreAll = np.array(score_all)
max_score = np.where(ScoreAll==np.max(ScoreAll[:,1]))[0][0] #找出最高得分对应的索引
print("最优参数以及最高得分:",ScoreAll[max_score])
plt.figure(figsize=[20,5])
plt.plot(ScoreAll[:,0],ScoreAll[:,1])
plt.show()
# 最佳参数还是2

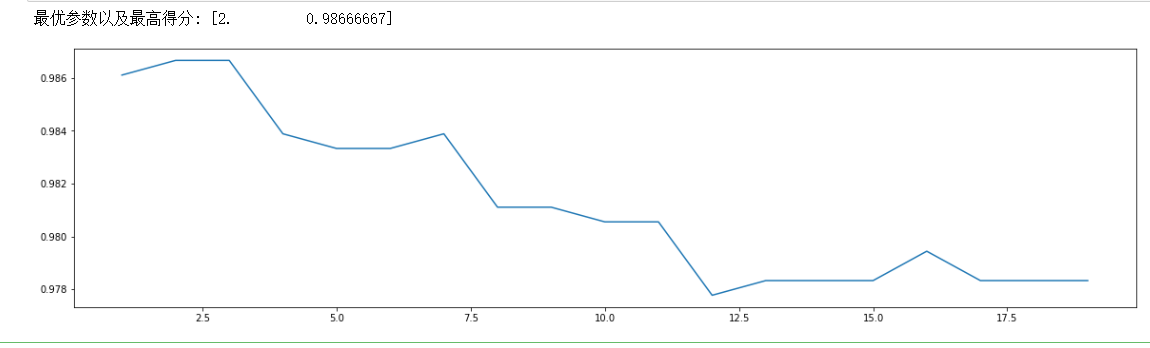

如下，min_samples_leaf最佳值为2，此时准确度为0.98666667：

根据我们前边的一系列操作，我们确定因为max_depth在9附近，min_samples_split在5附近，min_samples_leaf在2附近是最优参数，所以我们分别在这个附近利用网格搜索得到最优参数。因为要涉及到三个参数联调，这里就要用到网格搜索函数。代码如下：

# 网格搜索确定内联最佳
from sklearn.model_selection import GridSearchCV
param_grid = {'max_depth':np.arange(6, 12),'min_samples_leaf':np.arange(3, 7),'min_samples_split':np.arange(1, 4)}rfc = DecisionTreeClassifier(random_state=66)
GS = GridSearchCV(rfc,param_grid,cv=10)
GS.fit(X_train, y_train)
print(GS.best_params_)
print(GS.best_score_)
#这里三个参数和我们前边所暂定的参数都不一样。证明三者之间确实是相互影响的。最终确定还是选取开始的三个。

如下：

{'max_depth': 6, 'min_samples_leaf': 5, 'min_samples_split': 2}
0.9834608843537413

从而得到最佳参数：‘max_depth’: 6, ‘min_samples_leaf’: 5, ‘min_samples_split’: 2}，此时准确率为0.9834608843537413

其余还要很多模型，大家可以去尝试。

第三问

设 计 开 发 模 型 用 于 判 别 机 械 设 备 发 生 故 障 的 具 体 类 别
（TWF/HDF/PWF/OSF/RNF），自主选取评价方式和评价指标评估模型表现

第三问跟第一二问不一样了，这里是个多分类问题。所以重新建立一个文件，读取数据，同时还需要删除是否发生故障，因为我认为这个不叫作特征了：

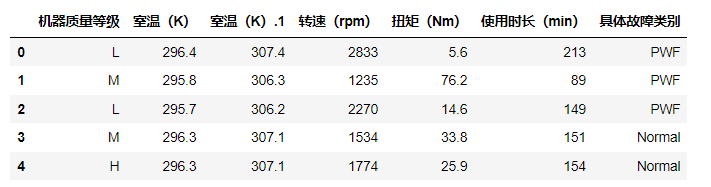

import pandas as pddata=pd.read_excel('train data.xlsx')data2=data.drop(['机器编号', '统一规范代码','是否发生故障'],axis=1)
data2.head()

如下：

查看具体工作类别有哪些：

data2['具体故障类别'].unique()

如下：

array(['PWF', 'Normal', 'OSF', 'TWF', 'RNF', 'HDF'], dtype=object)

查看质量等级有哪些：

data2['机器质量等级'].unique()

如下：

array(['L', 'M', 'H'], dtype=object)

对质量等级映射编码：

mapping = {'H': 3,'M': 2,'L': 1
}
data2['机器质量等级'] =data2['机器质量等级'].map(mapping)
data2.head()

如下：

查看每个故障类型数量：

df1=data2['具体故障类别'].value_counts()
df1

如下：

Normal    8699
HDF         95
OSF         85
PWF         74
TWF         41
RNF          6
Name: 具体故障类别, dtype: int64

可以看到类型6个，即Normal数量很多，可视化一下更明显：

df1.plot.barh()

如下：

为了便于处理，我们对目标变量直接进映射编码即可：

mapping = {'PWF': 6,'Normal': 5,'OSF': 4,'TWF':3,'RNF':2,'HDF': 1
}
data2['具体故障类别'] =data2['具体故障类别'].map(mapping)
data2.head()

如下：

接着开始建立模型，我们首先提取自变量因变量：

from sklearn.model_selection import train_test_split
x=data2.drop(columns='具体故障类别')
y=data2['具体故障类别']

执行合成少数过采样技术 (SMOTE），解决适当的不平衡问题：

from collections import Counter
from imblearn.over_sampling import SMOTE
smote_technique = SMOTE(sampling_strategy='minority')
X_smt, y_smt = smote_technique.fit_resample(x, y)
print(sorted(Counter(y_smt).items()))

如下：

[(1, 95), (2, 8699), (3, 41), (4, 85), (5, 8699), (6, 74)]

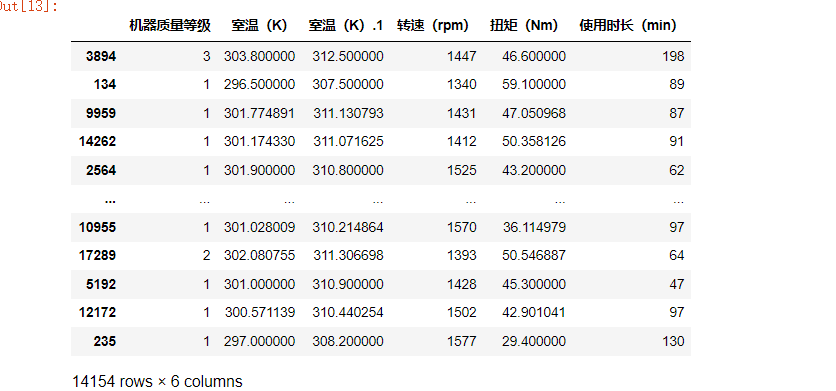

分割训练集和测试集：

X_train, X_test, y_train, y_test = train_test_split(X_smt, y_smt, test_size=0.2, random_state=1)
X_train

如下：

建立xgboost模型：

#分类器使用 xgboost
from xgboost import XGBClassifier
model = XGBClassifier()model.fit(X_train, y_train)
y_pred = model.predict(X_test)y_pred

评估：

from sklearn.metrics import classification_reportprint(classification_report(y_test, y_pred))

如下：

precision    recall  f1-score   support1       0.95      0.76      0.84        252       0.99      1.00      1.00      17493       1.00      0.11      0.20         94       1.00      0.83      0.91        185       0.99      0.99      0.99      17186       0.93      0.65      0.76        20accuracy                           0.99      3539macro avg       0.98      0.72      0.78      3539
weighted avg       0.99      0.99      0.99      3539

第四问

分别把第二问和第三问的模型带进去，分别预测两列数据即可。（看大家都不会，我再补充点）

第一个预测

第一问的决策树模型保存到本地：

import picklepickle.dump(GS, open('model.pkl', 'wb'))

接着导入需要预测的数据，做相同的删除：

# 读取需要预测的数据
yu=pd.read_excel('forecast.xlsx')yu2=yu.drop(['机器编号', '统一规范代码'],axis=1)

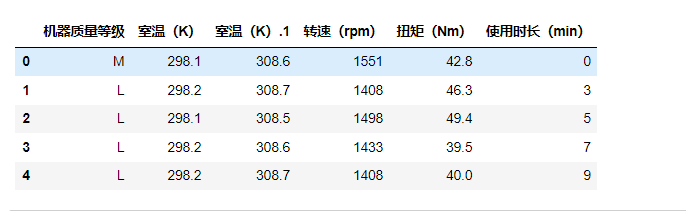

yu2.head()

如下：

同样对需要预测的数据编码：

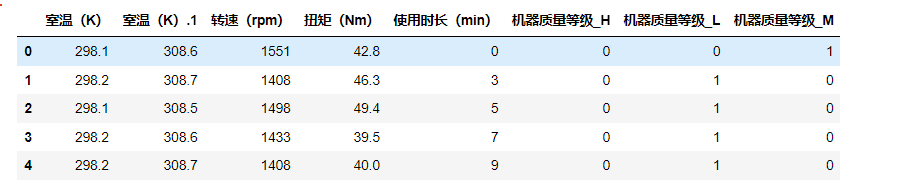

yu3=pd.get_dummies(yu2,columns=['机器质量等级'])
yu3.head()

如下：

调用决策树模型预测：

pickled_model = pickle.load(open('model.pkl', 'rb'))
pre=pickled_model.predict(yu3)
pre

如下：

转换为dataframe:

a = pd.DataFrame(pre,columns=['预测是否发生故障'])
a

如下：

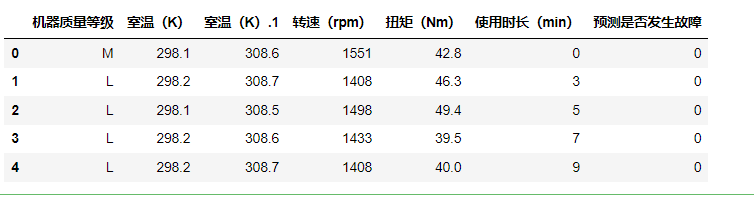

为了便于整理，把预测后的数据添加到原来文件中：

con=pd.concat([yu2, a], axis=1)
con.to_excel('预测1.xlsx')
con

如下：

第二个预测

保存第三问的预测类型的模型：

## 保存模型
import picklepickle.dump(model, open('lei.pkl', 'wb'))

接着同样方式处理数据，我们只需要在上一个预测后的文件中继续预测即可：

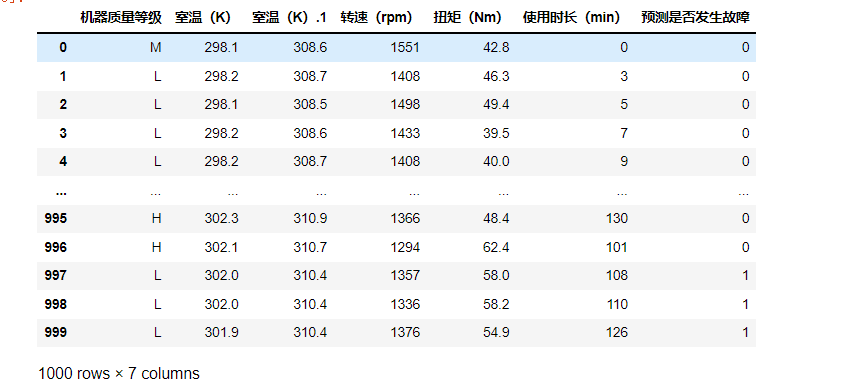

yu=pd.read_excel('预测1.xlsx')
yu.head()

如下：

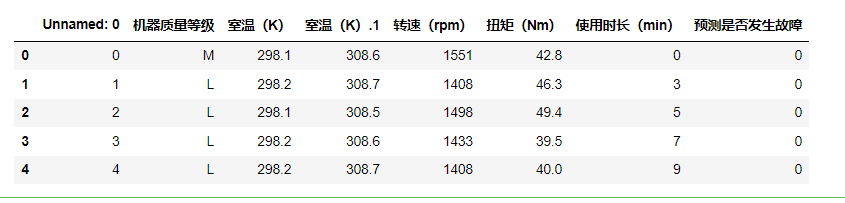

把第一列多余的先删除：

data2=yu.drop(['Unnamed: 0'],axis=1)
data2.head()

如下：

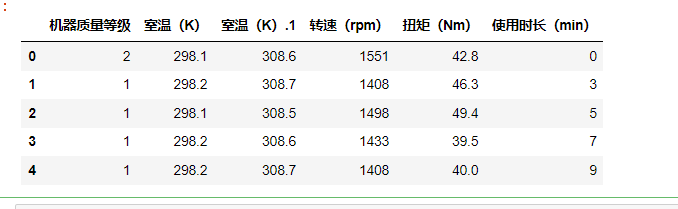

同样方式预处理：

#开始处理数据
data3=yu.drop(['预测是否发生故障'],axis=1) # 原始预测数据
mapping = {'H': 3,'M': 2,'L': 1
}
data3['机器质量等级'] =data3['机器质量等级'].map(mapping)
data3.head()

如下：

数据处理好了，使用模型预测：

pickled_model = pickle.load(open('lei.pkl', 'rb'))
yu3=pickled_model.predict(data3)
yu3

如下：

转为dataframe格式：

a = pd.DataFrame(yu3,columns=['故障类型'])
a

如下：

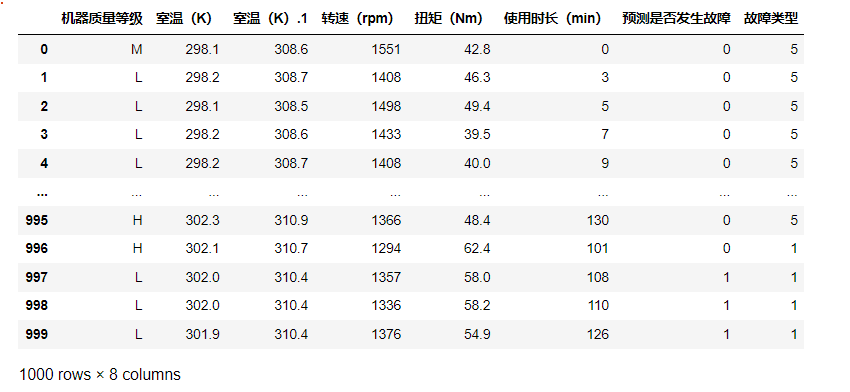

合并过去：

con=pd.concat([data2, a], axis=1)
con.to_excel('预测2.xlsx')
con

如下：

以上就全部预测完了。最后两列数据中，可能有个别数据是没有完全符合，比如997行1对应了5，这个是正常的，个别预测不准没关系。

执行完代码后，你可以看到本地也生成了一个excel文件：预测2.xlsx，就是最终预测结果，如上图一样。

第五问

主要就说探索故障类型和其它特征之间的一个规律关系，可以通过相关性热力图、方差分析等方法，来找到影响最大的特征，以及相关规律，就是主要成因。

更容易看到更新，请看：实时更新，帮你们做了这么多，点击《实时更新》关注一下知乎吧。

关键技术摘要

映射编码、OneHot编码、上采样（SMOTE算法）、欠采样（原型生成算法）、决策树、XGBoost、方差分析
