【晶振专题】案例：为什么对着STM32低速32.768K晶振哈口气就不起振了？

创始人

2024-01-20 07:07:37

本案例发现在一个工装产品上，首批一共做了10几台样机。发现有的样机在开机的时候读取不到RTC，有的样机却可以。读不到RTC是概率性出现的，发生在第一次上电的情况。开始他怀疑是环境问题，会不会和温度有关，于是同事在家做了大量的实验，发现对晶振吹口气就能让晶振不起振，后又用吹风机吹一吹加热一下，又可以起振。问题成了玄学。

这个异常到我这的时候就觉得很困惑，因此首先怀疑到电路设计上安全因子是否不够，另外从他的实验上也可以发现环境变化对电路影响等问题。

首先先从设计端查看：

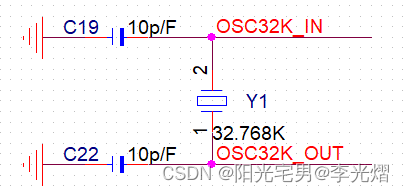

为了保证RTC的精度，设计上使用了外部RTC ，电路图如下：

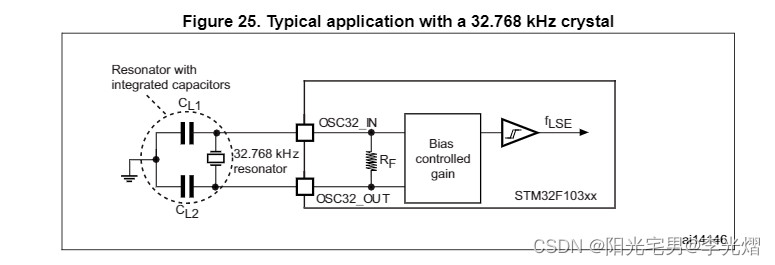

这部分电路参考的是STM32F103XX系列手册 P54要求：MCU外面加一个32.768KHz晶振，两个匹配电容。

晶振选型要求：手册是建议负载电容小于等于7pF，匹配电容用的是高品质的MLCC,容值5pF到15pF。
