Verilog功能模块——Uart收发

创始人

2024-01-20 12:23:35

摘要

本文分享了一种通用的Uart收发模块，可实现Uart协议所支持的任意波特率，任意位宽数据（5~8），任意校验位（无校验、奇校验、偶校验、1校验、0校验），任意停止位（1、1.5、2）的数据传输。此模块需要搭配FIFO使用，以消除发送端和接收端波特率不一致导致的累计误差。此模块经过多次测试与实际使用验证，可实现连续10万+数据无间隔连续发送与接收无错误。

关键词：Uart，FIFO，Verilog模块，校验位，停止位

一. 什么是UART

UART，Universal Asynchronous Receiver/Transmitter，通用异步收发器，它将并行数据转换成串行数据进行传输。我们通常说的UART有两种意思，一种是UART协议，是串口通信采用的通用协议；一种是UART串口通信，指的是TTL电平的串口通信。关于UART和串口通信的关系的详细介绍可参考我的另一篇博客：

串口通信简介——发展历史与基本概念_徐晓康的博客

二. UART协议详解

UART协议由三根线组成，Tx，Rx，Gnd即发送、接收与地，不包含时钟线，属于全双工异步串行通信协议。

UART协议的波特率，Buad，表征数据传输的速率，因为UART协议用3.3V/5V表示逻辑1，用0V表示逻辑0，只有两个有效电平，所以UART协议的波特率与比特率是相等的。这部分属于数据通信的基本概念，可参考我的另一篇博客：数据通信的基本概念_徐晓康的博客。

需要注意的是， UART协议的数据传输双方需要预先约定好使用相同的波特率，这样发送端发出的数据才能被接收端正确出来。

UART协议的时序图：

空闲位：高电平，表示此刻Tx线或Rx线处于空闲状态，没有进行数据传输。

开始位：一个传输时钟周期的低电平，表示数据传输开始。

数据位：UART协议支持一次传输5、6、7或8位，每位占用一个传输时钟周期。

校验位：UART协议共支持五种校验方式：

无校验，即NONE，不进行校验，此时没有校验位；
奇校验，即ODD校验，指的是如果数据位中1的个数为奇数，奇校验值为0，否则为1；
偶校验，即EVEN校验，指的是如果数据位中1的个数为偶数，偶校验值为0，否则为1；
1校验，即MARK校验，校验位固定为1；
0校验，即SPACE校验，校验位固定为0。

停止位：停止位表示单次传输结束，停止位可占1 / 1.5 / 2个传输时钟周期。

一帧字符与下一帧字符间可间隔任意个空闲位，也可以完全没有间隔，即停止位后紧跟下一帧的开始位，但这样的话可能在连续传输大量数据时接收数据出错。因为Uart是无时钟的，发送端和接收端的波特率必然存在微小偏差，这导致接收端每一位的长度和发送端是不一样的，所以大量数据的无间隔传输会使得位长误差累加，最终导致接收错位。

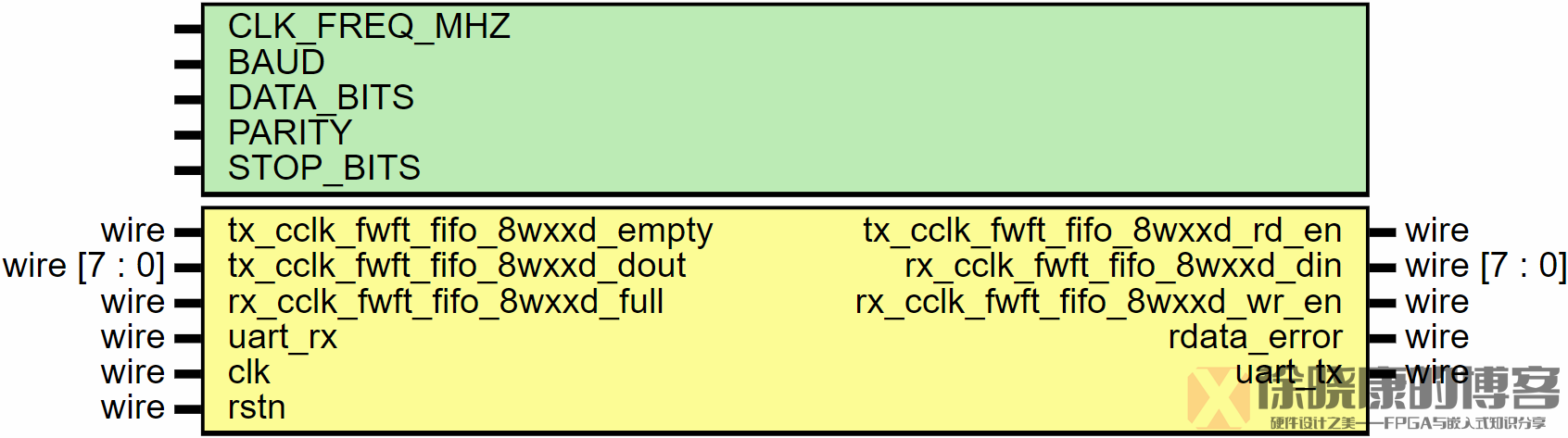

三. uart收发模块框图与使用说明

参数：

参数名	说明	可选值
CLK_FREQ_MHZ	此模块的工作时钟频率，以MHz为单位	任意正数，默认100
BAUD	串口波特率，注意根据板卡uart收发芯片支持的波特率来设置	任意正数，默认115200
DATA_BITS	串口一帧包含的数据位的位宽，一般的串口芯片只支持数据位宽5/6/7/8	5，6，7，8（默认）
PARITY	校验类型，无校验（默认），奇校验，偶校验，1校验，0校验	“NONE”（默认），“ODD”, “EVEN”, “MARK”, “SPACE”
STOP_BITS	停止位位宽，1/1.5/2	1（默认），1.5，2

信号：

信号分组	信号名	方向	说明
与发送FIFO连接的接口	tx_cclk_fwft_fifo_8wxxd_empty	input	发送FWFT 8bit任意深度FIFO空接口
	tx_cclk_fwft_fifo_8wxxd_dout[7 : 0]	input	发送FWFT 8bit任意深度FIFO数据输出接口
	tx_cclk_fwft_fifo_8wxxd_rd_en	output	发送FWFT 8bit任意深度FIFO读取使能接口
与接收FIFO连接的接口	rx_cclk_fwft_fifo_8wxxd_full	input	接收FWFT 8bit任意深度FIFO满接口
	rx_cclk_fwft_fifo_8wxxd_din[7 : 0]	output	接收FWFT 8bit任意深度FIFO数据输入接口
	rx_cclk_fwft_fifo_8wxxd_wr_en	output	接收FWFT 8bit任意深度FIFO写入使能接口
接收错误指示	rdata_error	output	指示接收数据错误，高电平有效，当根据接收数据计算得到的校验位与实际接收的校验位不同时，置高一个时钟周期
物理引脚	uart_tx	output	uart发送线
	uart_rx	input	uart接收线
时钟与复位	clk	input	模块工作时钟，应输入频率与参数CLK_FREQ_MHZ相等的时钟
	rstn	input	同步复位信号，不连接也可正常工作

使用说明：

此模块需要外接一个发送FWFT 8bit任意深度FIFO和一个接收FWFT 8bit任意深度FIFO，FIFO位宽固定为8，即使要发送的数据位宽为5~7，也可以直接写入FIFO，如设定的Uart数据位宽为5，那么将5bit数据写入8bit FIFO中，发送模块也会相应的只取低5位的数据。

当要发送数据时，上层模块只需往发送FIFO中写数据即可，此模块检测到发送FIFO非空时，就会将FIFO中数据发送出去；

此模块会将Uart接收到的数据写入到接收FIFO中，上层模块需要去接收FIFO中读数据以拿到Uart接收到的数据。

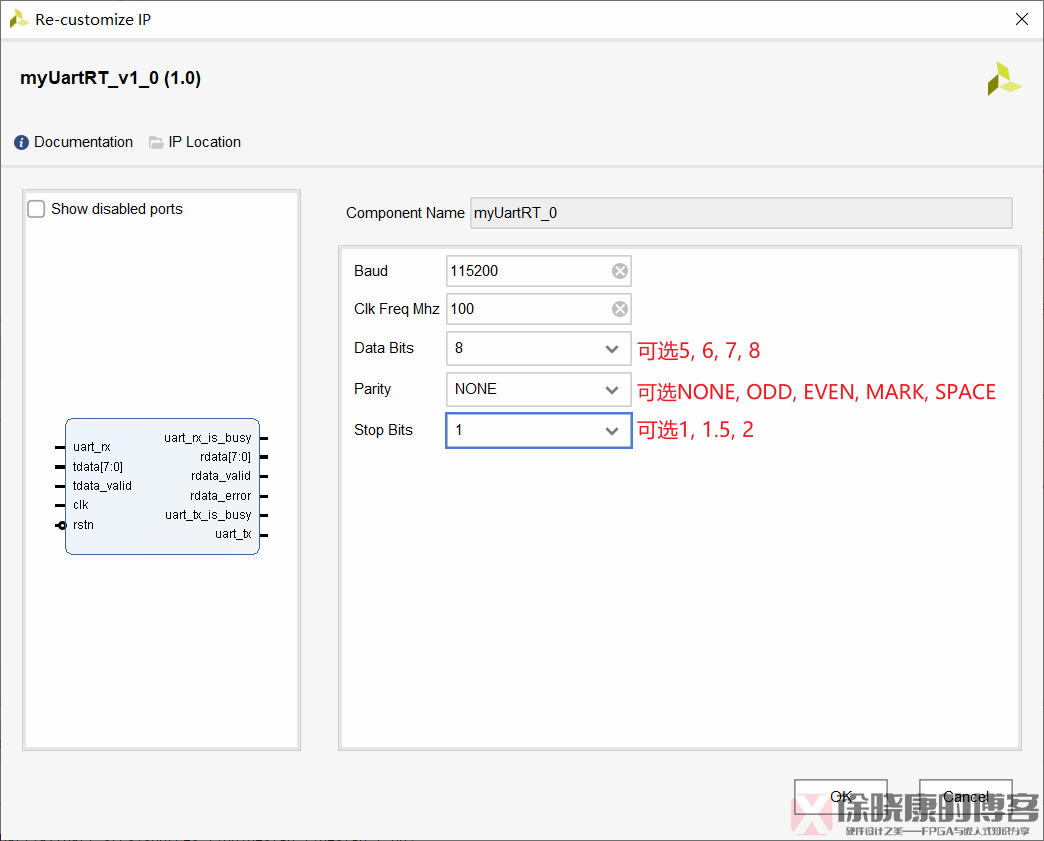

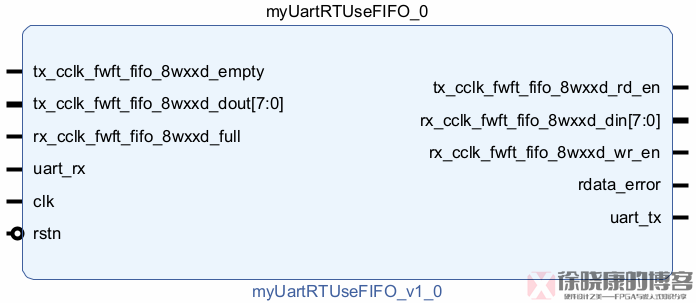

四. Uart IP框图与参数设置

可将Uart收发模块封装为IP。

五. 顶层模块代码

/** @Author       : Xu Xiaokang* @Email        : XudaKang_up@qq.com* @Date         : 2022-05-05 11:11:22* @LastEditors  : Xu Xiaokang* @LastEditTime : 2022-11-09 11:17:24* @Filename     :* @Description  :
*//*
! 模块功能: 在uart收发模块外层再封装一层FIFO，包含发送FIFO与接收FIFO，以解决波特率误差导致接收位偏移的问题
* 思路:1.
*/module uartRTUseFIFO
#(parameter CLK_FREQ_MHZ = 100,parameter BAUD         = 115200, // 波特率, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600parameter DATA_BITS    = 8,      // 数据位宽度, 可选5, 6, 7, 8parameter PARITY       = "NONE", // 校验 "NONE", "ODD", "EVEN", "MARK", "SPACE"parameter STOP_BITS    = 1       // 停止位宽度可选1, 1.5, 2
)(// 发送数据 FWFT FIFOinput  wire         tx_cclk_fwft_fifo_8wxxd_empty,input  wire [7 : 0] tx_cclk_fwft_fifo_8wxxd_dout,output wire         tx_cclk_fwft_fifo_8wxxd_rd_en,// 接收数据 FWFT FIFOinput  wire         rx_cclk_fwft_fifo_8wxxd_full,output wire [7 : 0] rx_cclk_fwft_fifo_8wxxd_din,output wire         rx_cclk_fwft_fifo_8wxxd_wr_en,output wire rdata_error, // 接收错误output wire uart_tx,input  wire uart_rx,input  wire clk,input  wire rstn
);//++ 实例化串口收发模块 ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
wire [DATA_BITS - 1 : 0]  rdata;       // 接收到的数据
wire                      rdata_valid; // 指示接收数据有效; 高电平有效wire [DATA_BITS - 1 : 0]  tdata;       // 要发送的数据
wire                      tdata_valid; // 指示发送数据有效; 此信号上升沿有效
wire                      uart_tx_ready; // 发送准备就绪uartTx #(.CLK_FREQ_MHZ    (CLK_FREQ_MHZ   ),.BAUD            (BAUD           ),.DATA_BITS       (DATA_BITS      ),.PARITY          (PARITY         ),.STOP_BITS       (STOP_BITS      )
) uartTx_dut       (.tdata           (tdata          ),.tdata_valid     (tdata_valid    ),.uart_tx_ready   (uart_tx_ready  ),.uart_tx         (uart_tx        ),.clk             (clk            ),.rstn            (rstn           )
);uartRx #(.CLK_FREQ_MHZ    (CLK_FREQ_MHZ   ),.BAUD            (BAUD           ),.DATA_BITS       (DATA_BITS      ),.PARITY          (PARITY         ),.STOP_BITS       (STOP_BITS      )
) uartRx_dut       (.rdata           (rdata          ),.rdata_valid     (rdata_valid    ),.rdata_error     (rdata_error    ),.uart_rx         (uart_rx        ),.clk             (clk            ),.rstn            (rstn           )
);
//-- 实例化串口收发模块 ------------------------------------------------------------//++ 发送数据FIFO接口连接 ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
assign tdata = tx_cclk_fwft_fifo_8wxxd_dout[DATA_BITS - 1 : 0];reg tx_cclk_fwft_fifo_8wxxd_rd_en_temp;
always @(posedge clk) begintx_cclk_fwft_fifo_8wxxd_rd_en_temp <= uart_tx_ready && tdata_valid;
endassign tx_cclk_fwft_fifo_8wxxd_rd_en = ~tx_cclk_fwft_fifo_8wxxd_empty && tx_cclk_fwft_fifo_8wxxd_rd_en_temp;assign tdata_valid = ~tx_cclk_fwft_fifo_8wxxd_empty;
//-- 发送数据FIFO接口连接 ------------------------------------------------------------//++ 接收数据FIFO接口连接 ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
reg rdata_valid_r1;
always @(posedge clk) beginrdata_valid_r1 <= rdata_valid;
endassign rdata_valid_pedge = rdata_valid && ~rdata_valid_r1;assign rx_cclk_fwft_fifo_8wxxd_wr_en = ~rx_cclk_fwft_fifo_8wxxd_full && rdata_valid_pedge;
assign rx_cclk_fwft_fifo_8wxxd_din = rdata;
//-- 接收数据FIFO接口连接 ------------------------------------------------------------endmodule

六. 回环测试示例

回环测试顶层模块代码：

/** @Author       : Xu Xiaokang* @Email        : xuxiaokang_up@qq.com* @Date         : 2022-10-31 16:53:45* @LastEditors  : Xu Xiaokang* @LastEditTime : 2022-11-09 11:13:46* @Filename     :* @Description  :
*//*
! 模块功能: uart收发，实现环路测试，即将接收到的数据发出来
* 思路:1.
*/module uartLoopTop
(input  logic uart_rx,output logic uart_tx,input logic fpga_input_clk_p,input logic fpga_input_clk_n,input logic rstn
);//++ 时钟与复位 ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
logic clk;
clk_wiz_0  clk_wiz_0_u0 (.clk_in1_p (fpga_input_clk_p),.clk_in1_n (fpga_input_clk_n),.clk_out1  (clk        )
);
//-- 时钟与复位 ------------------------------------------------------------// ++ 参数设置 ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
localparam CLK_FREQ_MHZ = 100;
localparam BAUD         = 115200; // 波特率, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600
localparam DATA_BITS    = 8;      // 数据位宽度, 可选5, 6, 7, 8
localparam PARITY       = "ODD";  // 校验 "NONE", "ODD", "EVEN", "MARK", "SPACE"
localparam STOP_BITS    = 2;      // 停止位宽度, 可选1, 1.5, 2
// -- 参数设置 ------------------------------------------------------------//++ 实例化uart模块 ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
(* mark_debug *) logic rx_cclk_fwft_fifo_8wxxd_full;
(* mark_debug *) logic [7 : 0] rx_cclk_fwft_fifo_8wxxd_din;
(* mark_debug *) logic rx_cclk_fwft_fifo_8wxxd_wr_en;
(* mark_debug *) logic rdata_error;(* mark_debug *) logic tx_cclk_fwft_fifo_8wxxd_empty;
(* mark_debug *) logic [7 : 0] tx_cclk_fwft_fifo_8wxxd_dout;
(* mark_debug *) logic tx_cclk_fwft_fifo_8wxxd_rd_en;uartRTUseFIFO #(.CLK_FREQ_MHZ (CLK_FREQ_MHZ),.BAUD         (BAUD),.DATA_BITS    (DATA_BITS),.PARITY       (PARITY),.STOP_BITS    (STOP_BITS)
) uartRTUseFIFO_u0 (.rx_cclk_fwft_fifo_8wxxd_full  (rx_cclk_fwft_fifo_8wxxd_full ),.rx_cclk_fwft_fifo_8wxxd_din   (rx_cclk_fwft_fifo_8wxxd_din  ),.rx_cclk_fwft_fifo_8wxxd_wr_en (rx_cclk_fwft_fifo_8wxxd_wr_en),.rdata_error                   (rdata_error                  ),.tx_cclk_fwft_fifo_8wxxd_empty (tx_cclk_fwft_fifo_8wxxd_empty),.tx_cclk_fwft_fifo_8wxxd_dout  (tx_cclk_fwft_fifo_8wxxd_dout ),.tx_cclk_fwft_fifo_8wxxd_rd_en (tx_cclk_fwft_fifo_8wxxd_rd_en),.uart_tx                       (uart_tx                      ),.uart_rx                       (uart_rx                      ),.clk                           (clk                          ),.rstn                          (rstn                         )
);
//-- 实例化uart模块 ------------------------------------------------------------//++ 实例化FWFT FIFO ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
cclk_fwft_fifo_8w1024d cclk_fwft_fifo_8w1024d_u0 (.clk   (clk  ), // input wire clk.srst  (~rstn ), // input wire srst.din   (rx_cclk_fwft_fifo_8wxxd_din  ), // input wire [7  : 0] din.wr_en (rx_cclk_fwft_fifo_8wxxd_wr_en), // input wire wr_en.full  (rx_cclk_fwft_fifo_8wxxd_full ), // output wire full.rd_en (tx_cclk_fwft_fifo_8wxxd_rd_en), // input wire rd_en.dout  (tx_cclk_fwft_fifo_8wxxd_dout ), // output wire [7 : 0] dout.empty (tx_cclk_fwft_fifo_8wxxd_empty)  // output wire empty
);
//-- 实例化FWFT FIFO ------------------------------------------------------------endmodule

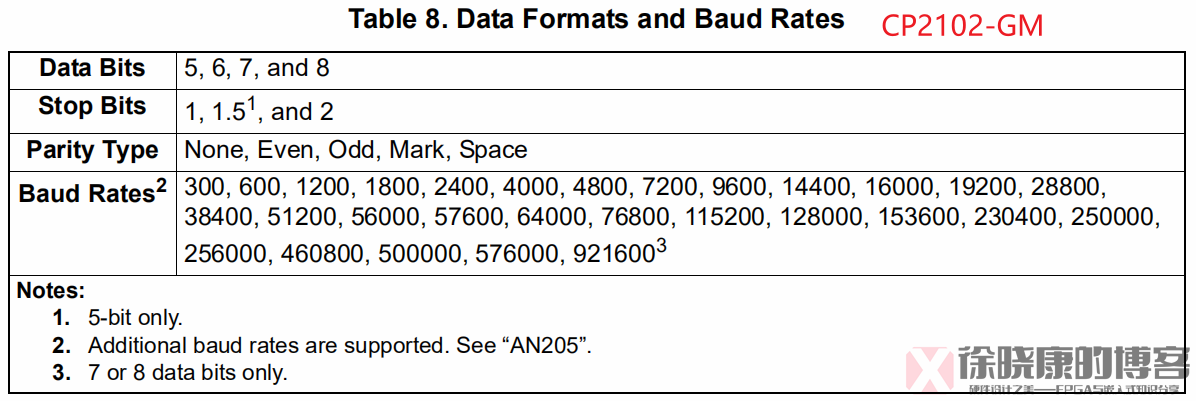

测试用的FPGA板卡：明德扬MP5620，板上串口转USB芯片为SILICON LABS公司的CP2102-GM，其支持的串口协议如下图所示：

使用的串口上位机工具：正点原子XCOM V2.6。

需要特别注意的是：上位机的波特率与Verilog模块设置的波特率是有一定差距的，这个差距的原因可能是上位机设置的波特率不准，也可能是因为波特率设置是整数时钟分频得到的，无法精确到小数位，所以上位机和Verilog模块间uart的波特率并不是严格一致的，可能是115200与115201的区别，正常情况这么小的差距数据也能被正常识别。但是XCOM在一次性发送多帧时，两帧之间是没有任何间隔的，这使得在连续传输多帧后，接收数据错位。

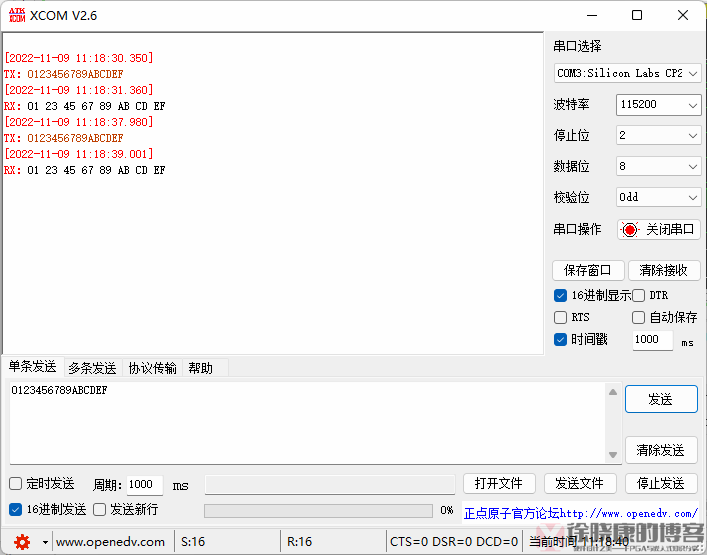

测试界面如下：

在115200波特率，8数据位，ODD校验，2停止位的条件下，回环测试通过。接着更改参数（需要USB转串口的芯片支持该组参数），进行其它条件下的试验，均无问题。

在连续发送10万个字节数据时，仍能返回正确的数据，这是因为加入了FIFO，波特率误差被FIFO缓冲消除了，如果不加FIFO且无间隔的发送数据，则连续发送10几个数据就可能发生接收错位，使得返回数据与发送数据不一致。

七. 模块代码与工程分享

模块代码自取：Verilog功能模块——Uart收发 · 徐晓康/Verilog功能模块 - 码云 - 开源中国 (gitee.com)

工程分享（内含所有模块代码）：

K7TryUart. Uart回环测试 Vivado2021.2工程。

欢迎大家关注我的公众号：徐晓康的博客，回复以下代码获取。
