1 Mask R-CNN 原理(简单版)

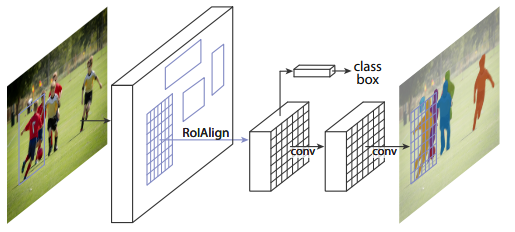

  Mask R-CNN 是一个实例分割（Instance segmentation）算法，主要是在目标检测的基础上再进行分割。 Mask R-CNN 算法主要是 Faster R-CNN + FCN，更具体一点就是 ResNet/VGGNet + RPN + RoI Align + Fast R-CNN + FCN，如下图所示。

Mask R-CNN 的主要创新点有两点：

• Backbone： ResNet-101 + FPN，这是考虑到图片的多尺度特征，金字塔特征有利于小物体的检测；
• RoI Align 替换 RoI Pooling.
• 在 Faster R-CNN 的基础上增加了实例分割分支.

Mask R-CNN 的算法步骤如下：

• 输入一张图片，进行数据预处理（尺寸，归一化等等）；
• 将处理好的图片传入预训练的神经网络中（ResNet 等，优秀的主干特征提取网络）获得相应的 feature map，这里的 feature map 是金字塔特征图；
• 通过 feature map 中的每一点设定 RoI，获得多个 RoI 候选框，这里与 Faster R-CNN 相同；
• 对这些多个 RoI 候选框送到 RPN 中进行二值分类（前景或后景）和预测框回归（Bounding-box regression），并过滤掉一部分候选的 RoI；
• 对剩下的 RoI 进行 RoI Align 操作（即先将原图和 feature map 的 pixel 对应起来，然后将 feature map 和固定的 feature 对应起来）；
• 对这些 RoI 进行分类（N 类别分类），预测框回归和 Mask 生成。

Mask R-CNN 一大创新点是使用了 ROI Align，下面介绍其流程。

2 ROI Align

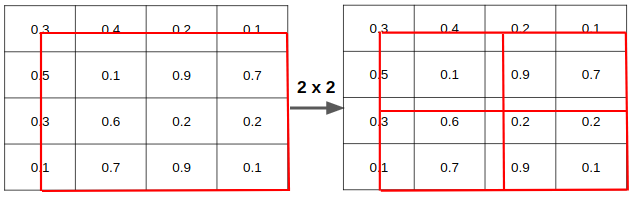

  首先假设 RoI 在原图上的大小为 x，原图到特征图缩小了 k 倍，则 RoI 对应到特征图大小就是 x / k，这里不对坐标进行取整，这意味着网格中没有确定的像素可以取，因为新坐标是浮点值。

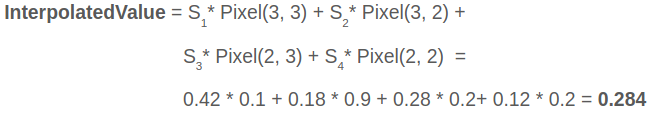

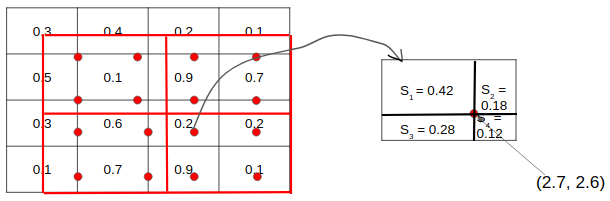

假设我们最终需要的特征图大小为 2 × 2，我们需要将 RoI 的特征图平均等分成 4 份，然后再将每个方格分成 4 小块，取每个小块的中心作为黑点，然后对这 4 个黑点的值选择最大值或者均值，作为这个方格最终的特征，如上图。RoI Align 使用了双线性插值的方法。小黑点周围会有特征图上的 4 个特征点，利用这 4 个特征点双线性插值出该黑点的值。 计算方式举例如下：

双线性差值公式如下：

3 PyTorch 加载预训练模型

代码结构如下：

../MaskRCNN
├── checkpoint
│ └── mask_rcnn_with_10epochs.pth
├── LabPicsMedical
│ ├── Categories
│ ├── EvaluationScripts
│ ├── ReaderScriptsPython
│ ├── Test
│ └── Train
├── result.jpg
├── dataset.py
├── test.py
└── train.py

本次任务我加载了 pytorch 的 mask r-cnn 的预训练模型，并在该模型基础上进行 fine-tuning 10 个 epochs，并保存 fine-tuning 后的模型，最终进行测试。 下面是代码中各个部分实现的具体情况和文件说明：

• checkpoint：保存 fine-tuning 后的模型参数；
• LabPicsMedical：数据集，本次实验使用的数据集是用于视觉理解医学的 LabPics 数据集，该数据集主要是对医学容器和容器内的物体进行实例分割，本次实验我只对图片的容器进行实例分割；下载地址请参考：https://zenodo.org/record/4736111
• result.jpg：测试图片；
• dataset.py：该模块用于模型数据的生成。我在其中编写了 MedicalDataset 类，继承了 Dataset 类，类中的 data_load 方法用于图片数据和注释数据的读取，注释数据包括 boxes、 labels 和 masks；
• train.py：该模块用于模型训练；
• test.py：该模块用于模型测试。

下面对每份代码进行详细注释，不再另外说明，张贴如下：
dataset.py

import torch
import numpy as np
import cv2
import argparse
from pathlib import Path
from torch.utils.data import DataLoader, Datasetclass MedicalDataset(Dataset) :def __init__(self, args):super(MedicalDataset, self).__init__()# args 是传入的所有参数集合self.args = args# 加载图片和图片的注释数据，也即分割对象的 masks、labels、boxesself.images, self.targets = self.data_load()def data_load(self):imgs = []# 得到训练数据的路径for path in Path(self.args.train_dir).iterdir() :imgs.append(path)Imgs = []    # 图片数据Annos = []   # 注释数据for idx in range(len(imgs)) :# 图片读取img = cv2.imread(imgs[idx].joinpath("Image.jpg").__str__(), cv2.IMREAD_COLOR)# BGR 图片转成 RGB 图片img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)# 图片 resize 至固定大小img = cv2.resize(img, self.args.image_size)# 得到分割目标也就是图片中容器的路径，本次任务只分割容器maskdir = imgs[idx].joinpath('Vessels')masks = []# 判断该图片是否有容器if not maskdir.exists() :continuefor maskname in maskdir.iterdir() :# 读取图片vesmask = cv2.imread(maskname.__str__(), cv2.IMREAD_GRAYSCALE)# 制作标签，令容器所在位置的像素等于 1，其余部分作为背景，赋 0vesmask = (vesmask > 0).astype(np.uint8)vesmask = cv2.resize(vesmask, self.args.image_size)masks.append(vesmask)# 查看有多少个容器，也即分割对象的数量num_objs = len(masks)if num_objs == 0 :continue# 制作真正预测框，维度是 [N, 4]boxxes = torch.zeros([num_objs, 4], dtype = torch.float32)for i in range(num_objs) :# 得到 mask 的最小外接矩阵x, y, w, h = cv2.boundingRect(masks[i])# 存储左上角和右下角坐标boxxes[i] = torch.tensor([x, y, x + w, y + h])masks = torch.as_tensor(masks, dtype = torch.uint8)img = torch.as_tensor(img, dtype = torch.float32)# 将 3 个注释信息存到字典里面annotations = {}annotations['boxes'] = boxxes# 这次像素分割只是二分类，也即容器和背景annotations['labels'] = torch.ones((num_objs, ), dtype = torch.int64)annotations['masks'] = masksImgs.append(img)Annos.append(annotations)# 将图片信息拼接Imgs = torch.stack([torch.as_tensor(image) for image in Imgs], dim = 0)# 将 (H, W, C) 转成 (C, H, W)Imgs = Imgs.permute(0, 3, 1, 2)return Imgs, Annosdef __getitem__(self, item):return self.images[item], self.targets[item]def __len__(self):return len(self.images)if __name__ == '__main__':parser = argparse.ArgumentParser()parser.add_argument('--image_size', type=tuple, default=(600, 600))parser.add_argument('--batch_size', type=int, default=16)parser.add_argument('--train_dir', type=str, default='LabPicsMedical/Train')parser.add_argument('--num_classes', type=int, default=2)parser.add_argument('--device', type=str, default="cuda:8" if torch.cuda.is_available() else "cpu")parser.add_argument('--max_epoch', type=int, default=200)args = parser.parse_args()data = MedicalDataset(args)

train.py

import torch
import torch.optim as optim
import argparse
from pathlib import Path
from torch.utils.data import DataLoader
from torchvision.models.detection import maskrcnn_resnet50_fpn
from torchvision.models.detection.faster_rcnn import FastRCNNPredictor
from dataset import MedicalDatasetclass Solver :def __init__(self, args):self.args = args# 制作训练集，要注意输出的数据状态，分割任务中因为每张图片的目标数量可能不一样，因此无法进行张量拼接# 因此，对于图片或者标注信息我们要获取列表型数据，由参数 collate_fn 决定，可以查查该参数的用法self.train_loader = DataLoader(MedicalDataset(args), batch_size = args.batch_size, shuffle = True,collate_fn = lambda x: tuple(zip(*x)))def train(self):# 具有 ResNet-50-FPN 主干的 maskrcnn 的预训练模型model = maskrcnn_resnet50_fpn(pretrained = True)# 更换分类器in_features = model.roi_heads.box_predictor.cls_score.in_featuresmodel.roi_heads.box_predictor = FastRCNNPredictor(in_features, num_classes = self.args.num_classes)model = model.to(self.args.device)# 优化器optimizer = optim.AdamW(model.parameters(), lr = 1e-5)model.train()losses = []min_loss = 100000# 训练for epoch in range(self.args.max_epoch) :train_loss = 0.0for images, targets in self.train_loader :images = list(image.to(self.args.device) for image in images)targets = [{k : v.to(self.args.device) for k, v in t.items()} for t in targets]# 损失，如果输入了 target 则输出损失，否则输出的是预测分数、框、分割等等信息output = model(images, targets)loss = sum(loss for loss in output.values())optimizer.zero_grad()loss.backward()optimizer.step()train_loss += loss.item()print(f'[{epoch + 1:02d}/{self.args.max_epoch:02d}], train_loss:{train_loss / len(self.train_loader):.5f}')losses.append(round(float(train_loss) / len(self.train_loader), 5))# 保存 fine-tuning 后的模型model_save_path = Path(self.args.model_save_path)if not model_save_path.exists() :model_save_path.mkdir(parents = True, exist_ok = True)if train_loss < min_loss :min_loss = train_losstorch.save(model.state_dict(), model_save_path.joinpath(f'mask_rcnn_with_{self.args.max_epoch}epochs.pth'))if __name__ == '__main__':parser = argparse.ArgumentParser()parser.add_argument('--image_size', type = tuple, default = (600, 600))parser.add_argument('--batch_size', type = int, default = 16)parser.add_argument('--train_dir', type = str, default = 'LabPicsMedical/Train')parser.add_argument('--num_classes', type = int, default = 2)parser.add_argument('--device', type = str, default = "cuda:5" if torch.cuda.is_available() else "cpu")parser.add_argument('--max_epoch', type = int, default = 10)parser.add_argument('--model_save_path', type = str, default = 'checkpoint')args = parser.parse_args()solver = Solver(args)solver.train()

test.py

import torch
import cv2
import argparse
import numpy as np
import random
from pathlib import Path
from torchvision.models.detection import maskrcnn_resnet50_fpn
from torchvision.models.detection.faster_rcnn import FastRCNNPredictorclass Solver :def __init__(self, args):self.args = argsdef test(self):# 这部分与训练一样model = maskrcnn_resnet50_fpn(pretrained = True)in_features = model.roi_heads.box_predictor.cls_score.in_featuresmodel.roi_heads.box_predictor = FastRCNNPredictor(in_features, num_classes = self.args.num_classes)model = model.to(self.args.device)model.eval()# 加载已经保存的 fine-tuning 模型ckpt = torch.load(Path(self.args.model_save_path).joinpath(f'mask_rcnn_with_{self.args.max_epoch}epochs.pth').__str__())model.load_state_dict(ckpt)# 读入图片数据并进行维度转换等操作imgs = cv2.imread(self.args.test_img_path)imgs = cv2.resize(imgs, self.args.image_size)imgs = cv2.cvtColor(imgs, cv2.COLOR_BGR2RGB)imgs = torch.as_tensor(imgs, dtype = torch.float32).unsqueeze(0)imgs = imgs.permute(0, 3, 1, 2)imgs = [img.to(self.args.device) for img in imgs]with torch.no_grad() :# 预测pred = model(imgs)im = imgs[0].permute(1, 2, 0).detach().cpu().numpy().astype(np.uint8)im = cv2.cvtColor(im, cv2.COLOR_RGB2BGR)im2 = im.copy()showed = 0for i in range(len(pred[0]['masks'])):# mask，[i, 0] 之所以要有 0，是因为 mask 输出维度为 [N, 1, H, W]msk = pred[0]['masks'][i, 0].detach().cpu().numpy()# 置信度showed = pred[0]['scores'][i].detach().cpu().numpy()# 置信分数超过 0.5 则接受该 maskif showed > 0.5:# 得到最终的分割掩膜，对软掩膜进行阈值处理，一般取值为 0.5im2[:, :, 0][msk > 0.5] = random.randint(0, 255)im2[:, :, 1][msk > 0.5] = random.randint(0, 255)im2[:, :, 2][msk > 0.5] = random.randint(0, 255)cv2.imwrite(f'{str(showed)}.jpg', np.hstack([im, im2]))# cv2.imshow(str(showed), np.hstack([im, im2]))# cv2.waitKey()if __name__ == '__main__':parser = argparse.ArgumentParser()parser.add_argument('--image_size', type = tuple, default = (600, 600))parser.add_argument('--test_img_path', type = str, default = 'LabPicsMedical/Test/9Eval_IVbags/Image.jpg')parser.add_argument('--num_classes', type = int, default = 2)parser.add_argument('--device', type = str, default = "cuda:5" if torch.cuda.is_available() else "cpu")parser.add_argument('--max_epoch', type = int, default = 10)parser.add_argument('--model_save_path', type = str, default = 'checkpoint')args = parser.parse_args()solver = Solver(args)solver.test()

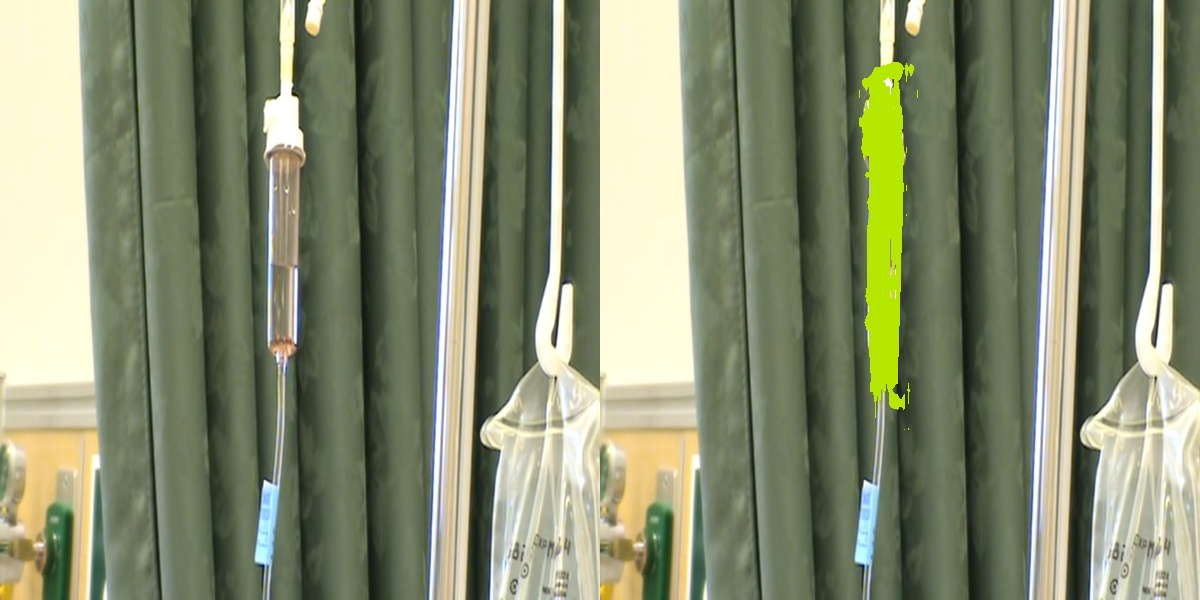

分割结果：

如果单看对针管的分割，效果还是很不错的。但是模型只分割出了针管，右下方的医疗袋没分割出来，需要调一下参数。

参数可在此处下载 https://drive.google.com/file/d/1oERLJzAel8CB2iBWfDJNqy5KwXpJhVvU/view?usp=sharing
