本文为数据结构基础【图】 相关知识，下边将对图的基本概念，图的存储结构，图的遍历包含广度优先遍历和深度优先遍历，循环遍历数组，最小生成树，拓扑排序等进行详尽介绍~

📌博主主页：小新要变强 的主页
👉Java全栈学习路线可参考：【Java全栈学习路线】最全的Java学习路线及知识清单，Java自学方向指引，内含最全Java全栈学习技术清单~
👉算法刷题路线可参考：算法刷题路线总结与相关资料分享，内含最详尽的算法刷题路线指南及相关资料分享~
👉Java微服务开源项目可参考：企业级Java微服务开源项目（开源框架，用于学习、毕设、公司项目、私活等，减少开发工作，让您只关注业务！）

目录

文章标题

• 前言
• 目录
• 一、图的基本概念
• • 1️⃣图的定义
  • 2️⃣图的种类
  • 3️⃣邻接点和度
  • 4️⃣路径和回路
  • 5️⃣连通图和连通分量
  • 6️⃣权
• 二、图的存储结构
• • 1️⃣邻接矩阵
  • 2️⃣邻接表
• 三、图的遍历
• • 1️⃣广度优先搜索
  • 2️⃣深度优先搜索
• 四、最小生成树
• • 1️⃣最小生成树概念
  • 2️⃣克鲁斯卡尔(Kruskal)算法
  • 3️⃣普里姆(Prim)算法
• 五、拓扑排序
• • 1️⃣拓扑排序介绍
  • 2️⃣拓扑排序的算法图解
  • 3️⃣拓扑排序的代码实现
• 后记

一、图的基本概念

1️⃣图的定义

定义： 图(graph)是由一些点(vertex)和这些点之间的连线(edge)所组成的；其中，点通常被成为"顶点(vertex)“，而点与点之间的连线则被成为"边或弧”(edege)。通常记为，G=(V,E)。

2️⃣图的种类

根据边是否有方向，将图可以划分为：无向图 和有向图。

🍀（1）无向图

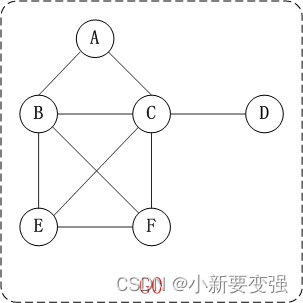

上面的图G0是无向图，无向图的所有的边都是不区分方向的。G0=(V1,{E1})。其中：

• （1）V1={A,B,C,D,E,F}。 V1表示由"A,B,C,D,E,F"几个顶点组成的集合。
• （2）E1={(A,B),(A,C),(B,C),(B,E),(B,F),(C,F), (C,D),(E,F),(C,E)}。E1是由边(A,B),边(A,C)…等组成的集合。其中，(A,C)表示由顶点A和顶点C连接成的边。

🍀（2）有向图

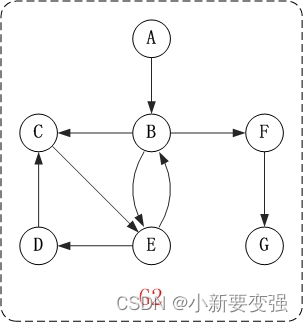

上面的图G2是有向图。和无向图不同，有向图的所有的边都是有方向的！ G2=(V2,{A2})。其中：

• （1）V2={A,C,B,F,D,E,G}。 V2表示由"A,B,C,D,E,F,G"几个顶点组成的集合。
• （2）A2={,,,,,,,,}。E1是由矢量,矢量…等等组成的集合。其中，矢量

3️⃣邻接点和度

🍀（1）邻接点

• （1）一条边上的两个顶点叫做邻接点。 例如，上面无向图G0中的顶点A和顶点C就是邻接点。
• （2）在有向图中，除了邻接点之外；还有"入边"和"出边"的概念。顶点的入边，是指以该顶点为终点的边。而顶点的出边，则是指以该顶点为起点的边。例如，上面有向图G2中的B和E是邻接点；是B的出边，还是E的入边。

🍀（2）度

• （1）在无向图中，某个顶点的度是邻接到该顶点的边(或弧)的数目。 例如，上面无向图G0中顶点A的度是2。
• （2）在有向图中，度还有"入度"和"出度"之分。某个顶点的入度，是指以该顶点为终点的边的数目。而顶点的出度，则是指以该顶点为起点的边的数目。 顶点的度=入度+出度。例如，上面有向图G2中，顶点B的入度是2，出度是3；顶点B的度=2+3=5。

4️⃣路径和回路

• 路径： 如果顶点(Vm)到顶点(Vn)之间存在一个顶点序列。则表示Vm到Vn是一条路径。
• 路径长度： 路径中"边的数量"。
• 简单路径： 若一条路径上顶点不重复出现，则是简单路径。
• 回路： 若路径的第一个顶点和最后一个顶点相同，则是回路。
• 简单回路： 第一个顶点和最后一个顶点相同，其它各顶点都不重复的回路则是简单回路。

5️⃣连通图和连通分量

• 连通图： 对无向图而言，任意两个顶点之间都存在一条无向路径，则称该无向图为连通图。 对有向图而言，若图中任意两个顶点之间都存在一条有向路径，则称该有向图为强连通图。
• 连通分量： 非连通图中的各个连通子图称为该图的连通分量。

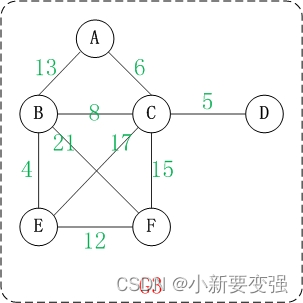

6️⃣权

在学习"哈夫曼树"的时候，了解过"权"的概念。图中权的概念与此类似。

上面就是一个带权的图。

二、图的存储结构

图的存储结构，常用的是"邻接矩阵"和"邻接表"。

1️⃣邻接矩阵

邻接矩阵是指用矩阵来表示图。它是采用矩阵来描述图中顶点之间的关系(及弧或边的权)。

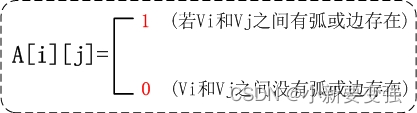

假设图中顶点数为n，则邻接矩阵定义为：

下面通过示意图来进行解释。

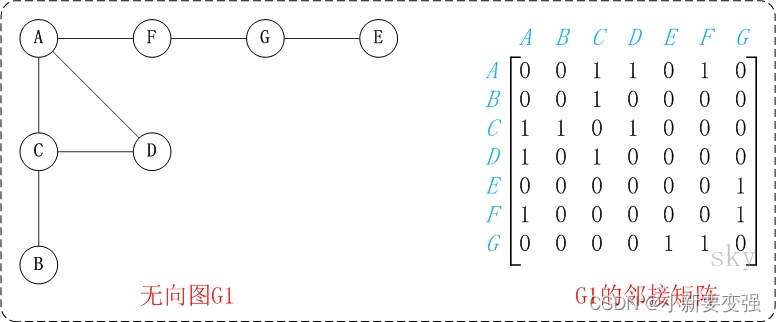

图中的G1是无向图和它对应的邻接矩阵。

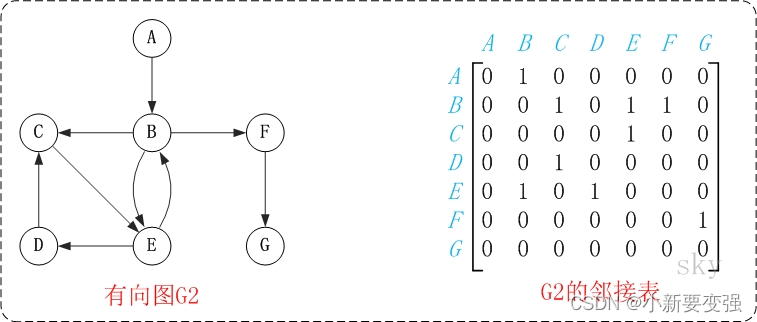

图中的G2是无向图和它对应的邻接矩阵。

通常采用两个数组来实现邻接矩阵：一个一维数组用来保存顶点信息，一个二维数组来用保存边的信息。
邻接矩阵的缺点就是比较耗费空间。

2️⃣邻接表

邻接表是图的一种链式存储表示方法。它是改进后的"邻接矩阵"，它的缺点是不方便判断两个顶点之间是否有边，但是相对邻接矩阵来说更省空间。

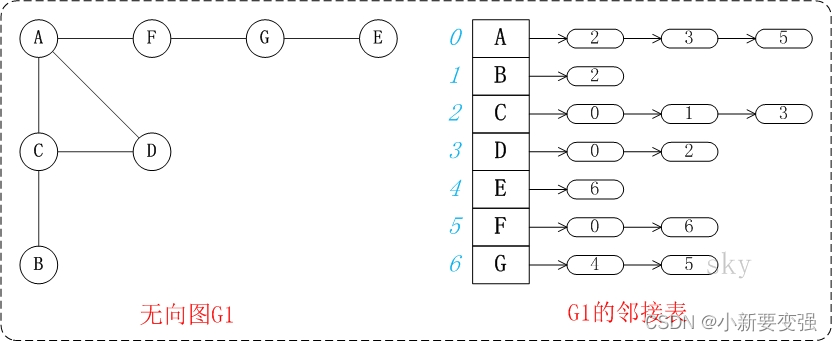

图中的G1是无向图和它对应的邻接矩阵。

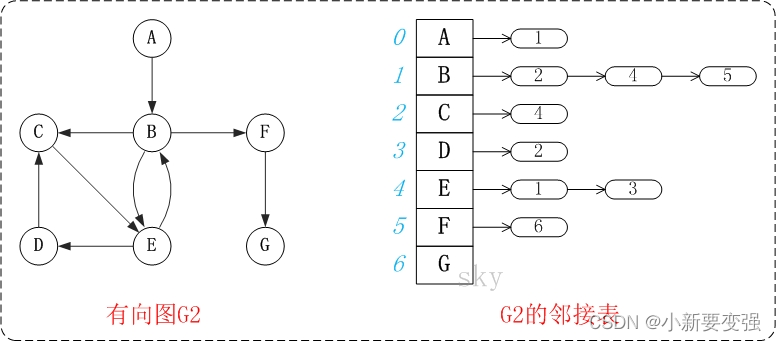

图中的G2是无向图和它对应的邻接矩阵。

三、图的遍历

对于图而言，我们常用的遍历方式有bfs和dfs两种：

• bfs：广度优先搜索算法，英文Breadth First Search。广度优先搜索会优先访问当前顶点的所有邻接结点。
• dfs：深度优先搜索算法，英文Depth First Search。深度优先搜索会优先顺延访问当前节点分支进行访问，直到不能深入，每个节点只访问一次。

1️⃣广度优先搜索

🍀（1）广度优先搜索介绍

• 广度优先搜索算法(Breadth First Search)，又称为"宽度优先搜索"或"横向优先搜索"，简称BFS。
• 它的思想是：从图中某顶点v出发，在访问了v之后依次访问v的各个未曾访问过的邻接点，然后分别从这些邻接点出发依次访问它们的邻接点，并使得“先被访问的顶点的邻接点先于后被访问的顶点的邻接点被访问，直至图中所有已被访问的顶点的邻接点都被访问到。如果此时图中尚有顶点未被访问，则需要另选一个未曾被访问过的顶点作为新的起始点，重复上述过程，直至图中所有顶点都被访问到为止。
• 换句话说，广度优先搜索遍历图的过程是以v为起点，由近至远，依次访问和v有路径相通且路径长度为1,2…的顶点。

🍀（2）广度优先搜索图解

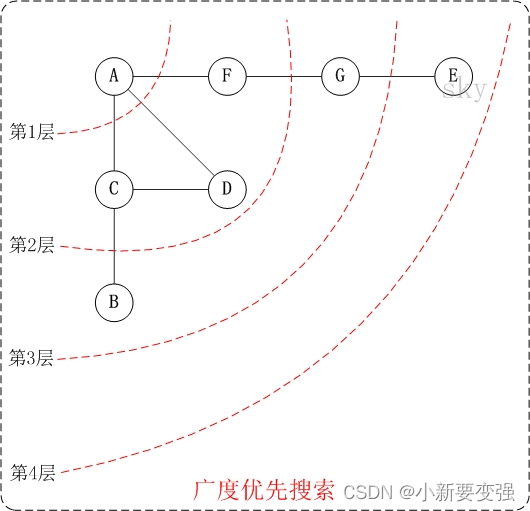

无向图的广度优先搜索：

• 第1步：访问A。
• 第2步：依次访问C,D,F。在访问了A之后，接下来访问A的邻接点。前面已经说过，在本文实现中，顶点ABCDEFG按照顺序存储的，C在"D和F"的前面，因此，先访问C。再访问完C之后，再依次访问D,F。
• 第3步：依次访问B,G。在第2步访问完C,D,F之后，再依次访问它们的邻接点。首先访问C的邻接点B，再访问F的邻接点G。
• 第4步：访问E。 在第3步访问完B,G之后，再依次访问它们的邻接点。只有G有邻接点E，因此访问G的邻接点E。

因此访问顺序是：A -> C -> D -> F -> B -> G -> E

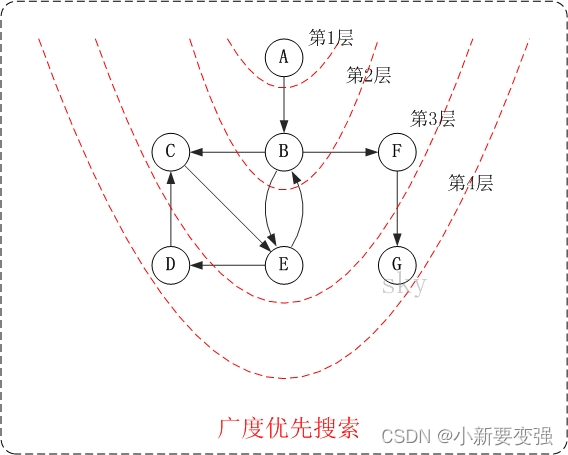

有向图的广度优先搜索：

• 第1步：访问A。
• 第2步：访问B。
• 第3步：依次访问C,E,F。在访问了B之后，接下来访问B的出边的另一个顶点，即C,E,F。前面已经说过，在本文实现中，顶点ABCDEFG按照顺序存储的，因此会先访问C，再依次访问E,F。
• 第4步：依次访问D,G。 在访问完C,E,F之后，再依次访问它们的出边的另一个顶点。还是按照C,E,F的顺序访问，C的已经全部访问过了，那么就只剩下E,F；先访问E的邻接点D，再访问F的邻接点G。

因此访问顺序是：A -> B -> C -> E -> F -> D -> G

🍀（3）广度优先搜索代码实现

public class Graph {/*** 定义顶点的抽象* @param */public static class Vertex{// 要保存的数据private T t;// 其他和我管理的邻接节点private List> neighborList;private boolean visited = false;public Vertex(T t) {this.t = t;}}// bfs 广度优先遍历算法public static  void bfs(Vertex vertex){// 1、定义一个临时存储的空间，使用队列Queue> queue = new ArrayBlockingQueue<>(8);// 2、增加一个用来保存已经遍历过的数据的集合HashSet> mome = new HashSet<>(8);// 3、将第一个顶点放入队列queue.add(vertex);while (!queue.isEmpty()){// 将第一个元素拿出来Vertex temp = queue.poll();// 进行操作if (!mome.contains(temp)){System.out.println(temp.t);mome.add(temp);}// 将他所有的邻接节点放进去if(temp.neighborList != null){queue.addAll(temp.neighborList);}}}
}

2️⃣深度优先搜索

🍀（1）深度优先搜索介绍

• 图的深度优先搜索(Depth First Search)，和树的先序遍历比较类似。
• 它的思想：假设初始状态是图中所有顶点均未被访问，则从某个顶点v出发，首先访问该顶点，然后依次从它的各个未被访问的邻接点出发深度优先搜索遍历图，直至图中所有和v有路径相通的顶点都被访问到。若此时尚有其他顶点未被访问到，则另选一个未被访问的顶点作起始点，重复上述过程，直至图中所有顶点都被访问到为止。
• 深度优先搜索是一个递归的过程。

🍀（2）深度优先搜索图解

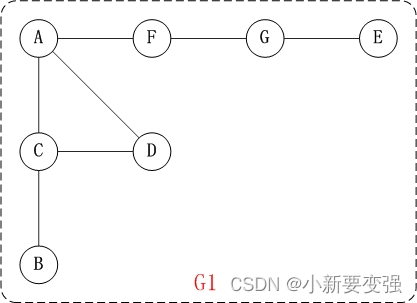

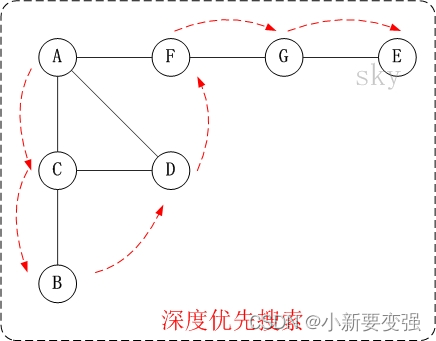

无向图的深度优先搜索：

对上面的图G1进行深度优先遍历，从顶点A开始

• 第1步：访问A。
• 第2步：访问(A的邻接点)C。 在第1步访问A之后，接下来应该访问的是A的邻接点，即"C,D,F"中的一个。但在本文的实现中，顶点ABCDEFG是按照顺序存储，C在"D和F"的前面，因此，先访问C。
• 第3步：访问(C的邻接点)B。 在第2步访问C之后，接下来应该访问C的邻接点，即"B和D"中一个(A已经被访问过，就不算在内)。而由于B在D之前，先访问B。
• 第4步：访问(C的邻接点)D。 在第3步访问了C的邻接点B之后，B没有未被访问的邻接点；因此，返回到访问C的另一个邻接点D。
• 第5步：访问(A的邻接点)F。 前面已经访问了A，并且访问完了"A的邻接点B的所有邻接点(包括递归的邻接点在内)"；因此，此时返回到访问A的另一个邻接点F。
• 第6步：访问(F的邻接点)G。
• 第7步：访问(G的邻接点)E。

因此访问顺序是：A -> C -> B -> D -> F -> G -> E

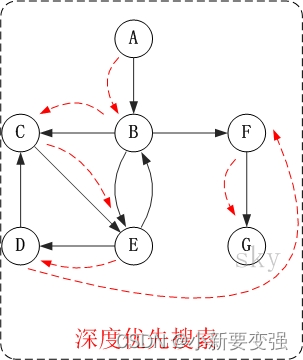

有向图的深度优先搜索：

对上面的图G2进行深度优先遍历，从顶点A开始。

• 第1步：访问A。
• 第2步：访问B。 在访问了A之后，接下来应该访问的是A的出边的另一个顶点，即顶点B。
• 第3步：访问C。在访问了B之后，接下来应该访问的是B的出边的另一个顶点，即顶点C,E,F。在本文实现的图中，顶点ABCDEFG按照顺序存储，因此先访问C。
• 第4步：访问E。 接下来访问C的出边的另一个顶点，即顶点E。
• 第5步：访问D。 接下来访问E的出边的另一个顶点，即顶点B,D。顶点B已经被访问过，因此访问顶点D。
• 第6步：访问F。 接下应该回溯"访问A的出边的另一个顶点F"。
• 第7步：访问G。

因此访问顺序是：A -> B -> C -> E -> D -> F -> G

🍀（3）深度优先搜索代码实现

public class Graph {/*** 定义顶点的抽象* @param */public static class Vertex{// 要保存的数据private T t;// 其他和我管理的邻接节点private List> neighborList;private boolean visited = false;public Vertex(T t) {this.t = t;}}// dfs 深度优先遍历算法public static  void dfs(Vertex vertex){// 1、定义一个临时存储的空间Stack> stack = new Stack<>();// 2、将第一个顶点放入栈中stack.push(vertex);while (!stack.isEmpty()){// 3、将栈顶的元素取出Vertex temp = stack.pop();// 4、执行操作if(!temp.visited){System.out.println(temp.t);temp.visited = true;}// 5、将邻接节点压栈if(temp.neighborList != null){stack.addAll(temp.neighborList);}}}
}

四、最小生成树

1️⃣最小生成树概念

在含有n个顶点的连通图中选择n-1条边，构成一棵极小连通子图，并使该连通子图中n-1条边上权值之和达到最小，则称其为连通网的最小生成树。

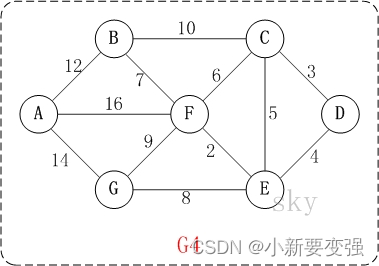

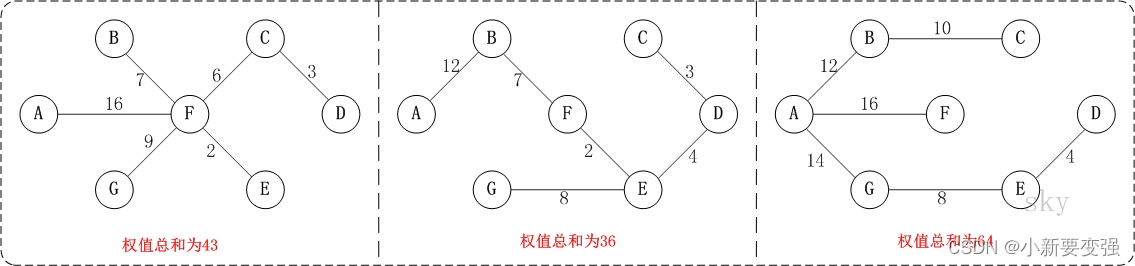

例如，对于如上图G4所示的连通网可以有多棵权值总和不相同的生成树。

2️⃣克鲁斯卡尔(Kruskal)算法

🍀（1）克鲁斯卡尔算法介绍

• 克鲁斯卡尔(Kruskal)算法，是用来求加权连通图的最小生成树的算法。
• 基本思想： 按照权值从小到大的顺序选择n-1条边，并保证这n-1条边不构成回路。
• 具体做法： 首先构造一个只含n个顶点的森林，然后依权值从小到大从连通网中选择边加入到森林中，并使森林中不产生回路，直至森林变成一棵树为止。

🍀（2）克鲁斯卡尔算法图解

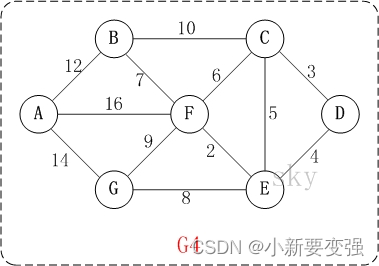

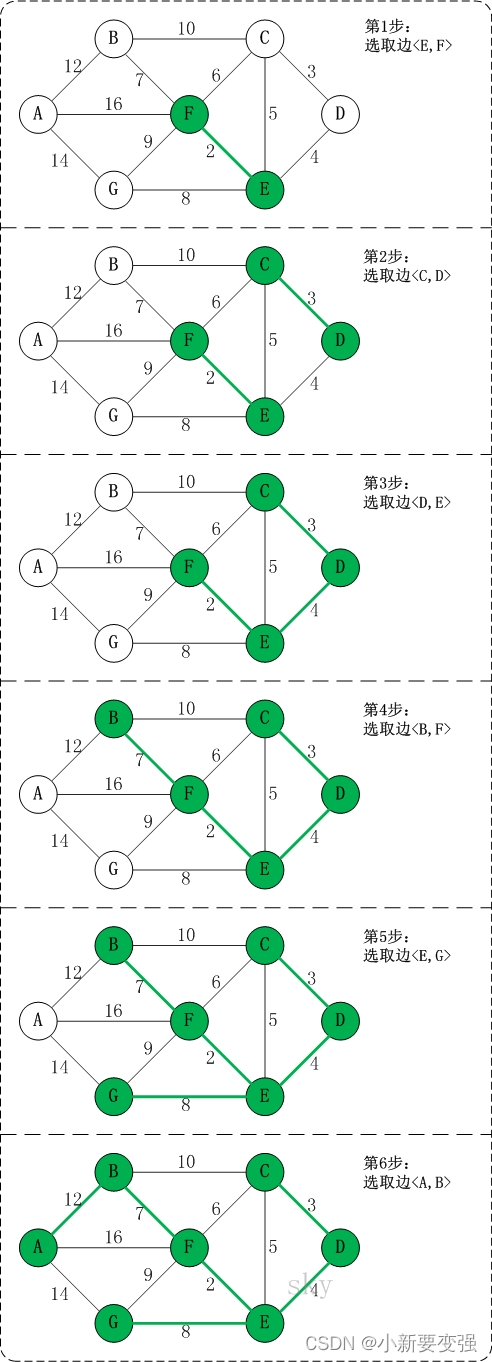

以上图G4为例，来对克鲁斯卡尔进行演示(假设，用数组R保存最小生成树结果)。

• 第1步：将边加入R中。 边的权值最小，因此将它加入到最小生成树结果R中。
• 第2步：将边加入R中。 上一步操作之后，边的权值最小，因此将它加入到最小生成树结果R中。
• 第3步：将边加入R中。 上一步操作之后，边的权值最小，因此将它加入到最小生成树结果R中。
• 第4步：将边加入R中。上一步操作之后，边的权值最小，但会和已有的边构成回路；因此，跳过边。同理，跳过边。将边加入到最小生成树结果R中。
• 第5步：将边加入R中。 上一步操作之后，边的权值最小，因此将它加入到最小生成树结果R中。
• 第6步：将边加入R中。上一步操作之后，边的权值最小，但会和已有的边构成回路；因此，跳过边。同理，跳过边。将边加入到最小生成树结果R中。

此时，最小生成树构造完成！它包括的边依次是： 。

🍀（3）克鲁斯卡尔算法代码实现

这里选取"邻接矩阵"对克鲁斯卡尔算法进行说明。

// 边的结构体
private static class EData {char start; // 边的起点char end;   // 边的终点int weight; // 边的权重public EData(char start, char end, int weight) {this.start = start;this.end = end;this.weight = weight;}
}

// 邻接矩阵边对应的结构体
public class MatrixUDG {private int mEdgNum;        // 边的数量private char[] mVexs;       // 顶点集合private int[][] mMatrix;    // 邻接矩阵private static final int INF = Integer.MAX_VALUE;   // 最大值...
}

/** 克鲁斯卡尔（Kruskal)最小生成树*/
public void kruskal() {int index = 0;                      // rets数组的索引int[] vends = new int[mEdgNum];     // 用于保存"已有最小生成树"中每个顶点在该最小树中的终点。EData[] rets = new EData[mEdgNum];  // 结果数组，保存kruskal最小生成树的边EData[] edges;                      // 图对应的所有边// 获取"图中所有的边"edges = getEdges();// 将边按照"权"的大小进行排序(从小到大)sortEdges(edges, mEdgNum);for (int i=0; iint p1 = getPosition(edges[i].start);      // 获取第i条边的"起点"的序号int p2 = getPosition(edges[i].end);        // 获取第i条边的"终点"的序号int m = getEnd(vends, p1);                 // 获取p1在"已有的最小生成树"中的终点int n = getEnd(vends, p2);                 // 获取p2在"已有的最小生成树"中的终点// 如果m!=n，意味着"边i"与"已经添加到最小生成树中的顶点"没有形成环路if (m != n) {vends[m] = n;                       // 设置m在"已有的最小生成树"中的终点为nrets[index++] = edges[i];           // 保存结果}}// 统计并打印"kruskal最小生成树"的信息int length = 0;for (int i = 0; i < index; i++)length += rets[i].weight;System.out.printf("Kruskal=%d: ", length);for (int i = 0; i < index; i++)System.out.printf("(%c,%c) ", rets[i].start, rets[i].end);System.out.printf("\n");
}

3️⃣普里姆(Prim)算法

🍀（1）普里姆算法介绍

• 普里姆(Prim)算法，是用来求加权连通图的最小生成树的算法。
• 基本思想 ： 对于图G而言，V是所有顶点的集合；现在，设置两个新的集合U和T，其中U用于存放G的最小生成树中的顶点，T存放G的最小生成树中的边。从所有uЄU，vЄ(V-U) (V-U表示出去U的所有顶点)的边中选取权值最小的边(u, v)，将顶点v加入集合U中，将边(u, v)加入集合T中，如此不断重复，直到U=V为止，最小生成树构造完毕，这时集合T中包含了最小生成树中的所有边。

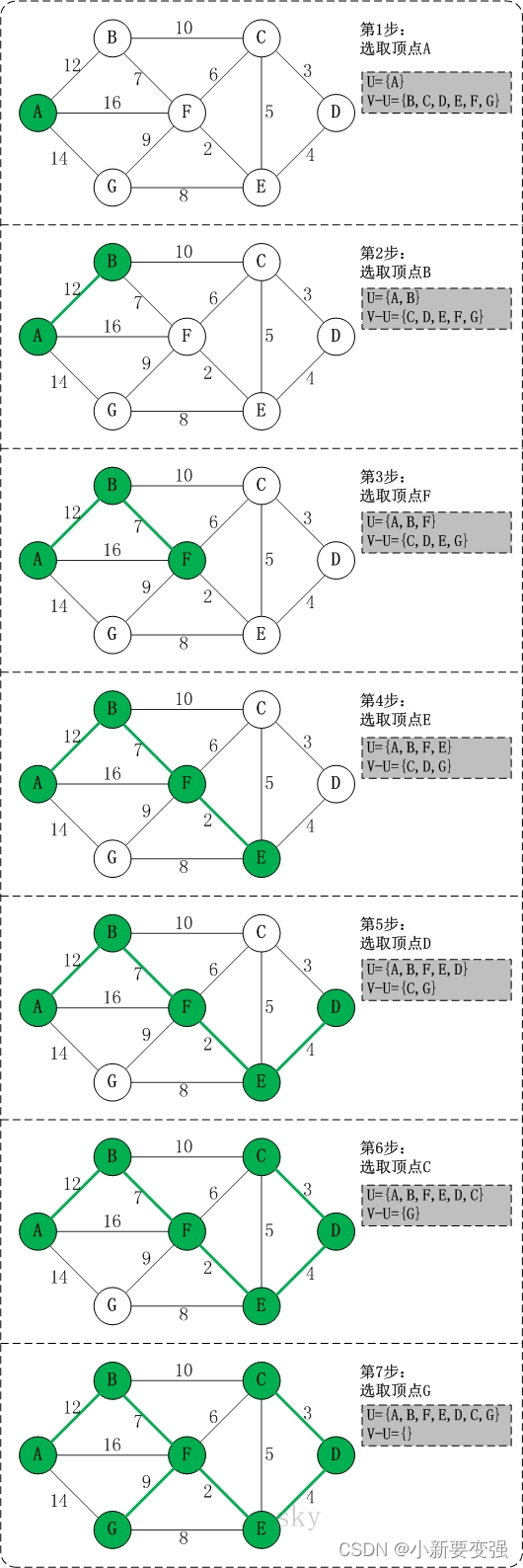

🍀（2）普里姆算法图解

以上图G4为例，来对普里姆进行演示(从第一个顶点A开始通过普里姆算法生成最小生成树)。

初始状态：V是所有顶点的集合，即V={A,B,C,D,E,F,G}；U和T都是空！

• 第1步：将顶点A加入到U中。 此时，U={A}。
• 第2步：将顶点B加入到U中。 上一步操作之后，U={A}, V-U={B,C,D,E,F,G}；因此，边(A,B)的权值最小。将顶点B添加到U中；此时，U={A,B}。
• 第3步：将顶点F加入到U中。 上一步操作之后，U={A,B}, V-U={C,D,E,F,G}；因此，边(B,F)的权值最小。将顶点F添加到U中；此时，U={A,B,F}。
• 第4步：将顶点E加入到U中。 上一步操作之后，U={A,B,F}, V-U={C,D,E,G}；因此，边(F,E)的权值最小。将顶点E添加到U中；此时，U={A,B,F,E}。
• 第5步：将顶点D加入到U中。 上一步操作之后，U={A,B,F,E},V-U={C,D,G}；因此，边(E,D)的权值最小。将顶点D添加到U中；此时，U={A,B,F,E,D}。
• 第6步：将顶点C加入到U中。 上一步操作之后，U={A,B,F,E,D}, V-U={C,G}；因此，边(D,C)的权值最小。将顶点C添加到U中；此时，U={A,B,F,E,D,C}。
• 第7步：将顶点G加入到U中。 上一步操作之后，U={A,B,F,E,D,C}, V-U={G}；因此，边(F,G)的权值最小。将顶点G添加到U中；此时，U=V。

此时，最小生成树构造完成！它包括的顶点依次是：A B F E D C G。

🍀（3）普里姆算法代码实现

这里以"邻接矩阵"为例对普里姆算法进行说明。

// 邻接矩阵对应的结构体
public class MatrixUDG {private char[] mVexs;       // 顶点集合private int[][] mMatrix;    // 邻接矩阵private static final int INF = Integer.MAX_VALUE;   // 最大值...
}

/** prim最小生成树** 参数说明：*   start -- 从图中的第start个元素开始，生成最小树*/
public void prim(int start) {int num = mVexs.length;         // 顶点个数int index=0;                    // prim最小树的索引，即prims数组的索引char[] prims  = new char[num];  // prim最小树的结果数组int[] weights = new int[num];   // 顶点间边的权值// prim最小生成树中第一个数是"图中第start个顶点"，因为是从start开始的。prims[index++] = mVexs[start];// 初始化"顶点的权值数组"，// 将每个顶点的权值初始化为"第start个顶点"到"该顶点"的权值。for (int i = 0; i < num; i++ )weights[i] = mMatrix[start][i];// 将第start个顶点的权值初始化为0。// 可以理解为"第start个顶点到它自身的距离为0"。weights[start] = 0;for (int i = 0; i < num; i++) {// 由于从start开始的，因此不需要再对第start个顶点进行处理。if(start == i)continue;int j = 0;int k = 0;int min = INF;// 在未被加入到最小生成树的顶点中，找出权值最小的顶点。while (j < num) {// 若weights[j]=0，意味着"第j个节点已经被排序过"(或者说已经加入了最小生成树中)。if (weights[j] != 0 && weights[j] < min) {min = weights[j];k = j;}j++;}// 经过上面的处理后，在未被加入到最小生成树的顶点中，权值最小的顶点是第k个顶点。// 将第k个顶点加入到最小生成树的结果数组中prims[index++] = mVexs[k];// 将"第k个顶点的权值"标记为0，意味着第k个顶点已经排序过了(或者说已经加入了最小树结果中)。weights[k] = 0;// 当第k个顶点被加入到最小生成树的结果数组中之后，更新其它顶点的权值。for (j = 0 ; j < num; j++) {// 当第j个节点没有被处理，并且需要更新时才被更新。if (weights[j] != 0 && mMatrix[k][j] < weights[j])weights[j] = mMatrix[k][j];}}// 计算最小生成树的权值int sum = 0;for (int i = 1; i < index; i++) {int min = INF;// 获取prims[i]在mMatrix中的位置int n = getPosition(prims[i]);// 在vexs[0...i]中，找出到j的权值最小的顶点。for (int j = 0; j < i; j++) {int m = getPosition(prims[j]);if (mMatrix[m][n]

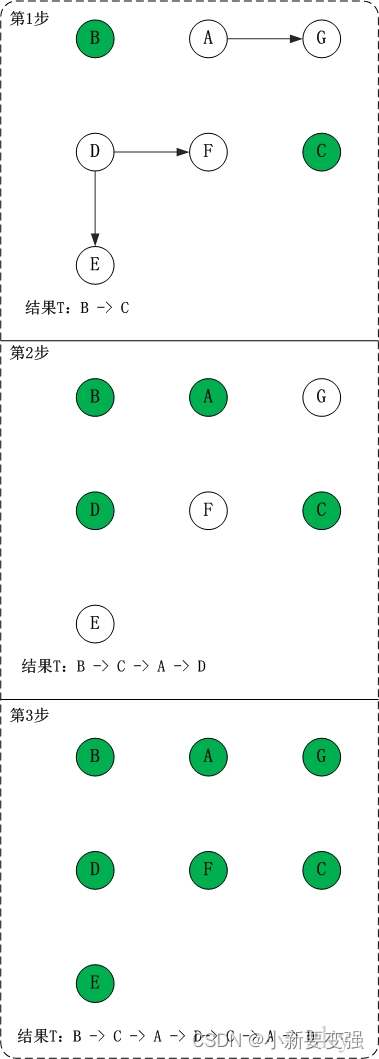

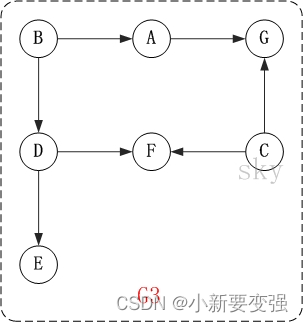

// 邻接表对应的结构体
public class ListDG {// 邻接表中表对应的链表的顶点private class ENode {int ivex;       // 该边所指向的顶点的位置ENode nextEdge; // 指向下一条弧的指针}// 邻接表中表的顶点private class VNode {char data;          // 顶点信息ENode firstEdge;    // 指向第一条依附该顶点的弧};private VNode[] mVexs;  // 顶点数组...
}

/** 拓扑排序** 返回值：*     -1 -- 失败(由于内存不足等原因导致)*      0 -- 成功排序，并输入结果*      1 -- 失败(该有向图是有环的)*/
public int topologicalSort() {int index = 0;int num = mVexs.size();int[] ins;               // 入度数组char[] tops;             // 拓扑排序结果数组，记录每个节点的排序后的序号。Queue queue;    // 辅组队列ins   = new int[num];tops  = new char[num];queue = new LinkedList();// 统计每个顶点的入度数for(int i = 0; i < num; i++) {ENode node = mVexs.get(i).firstEdge;while (node != null) {ins[node.ivex]++;node = node.nextEdge;}}// 将所有入度为0的顶点入队列for(int i = 0; i < num; i ++)if(ins[i] == 0)queue.offer(i);                 // 入队列while (!queue.isEmpty()) {              // 队列非空int j = queue.poll().intValue();    // 出队列。j是顶点的序号tops[index++] = mVexs.get(j).data;  // 将该顶点添加到tops中，tops是排序结果ENode node = mVexs.get(j).firstEdge;// 获取以该顶点为起点的出边队列// 将与"node"关联的节点的入度减1；// 若减1之后，该节点的入度为0；则将该节点添加到队列中。while(node != null) {// 将节点(序号为node.ivex)的入度减1。ins[node.ivex]--;// 若节点的入度为0，则将其"入队列"if( ins[node.ivex] == 0)queue.offer(node.ivex);    // 入队列node = node.nextEdge;}}if(index != num) {System.out.printf("Graph has a cycle\n");return 1;}// 打印拓扑排序结果System.out.printf("== TopSort: ");for(int i = 0; i < num; i ++)System.out.printf("%c ", tops[i]);System.out.printf("\n");return 0;
}
