面向对象基础

面向对象的程序设计 和 面向对象设计区别

• 面向对象的程序设计涉及到具体的编程语言

• 面向对象设计只从系统逻辑结构设计解决方案

常见的机制

• 动态绑定：过程调用和响应调用所需要执行的代码在运行时加以结合
• 静态绑定：过程调用和响应调用所需要执行的代码在编译时加以结合

UML【下午重点】

UML是统一建模语言，和程序设计毫无关系！

UML基本构造块包含：事物、关系、图

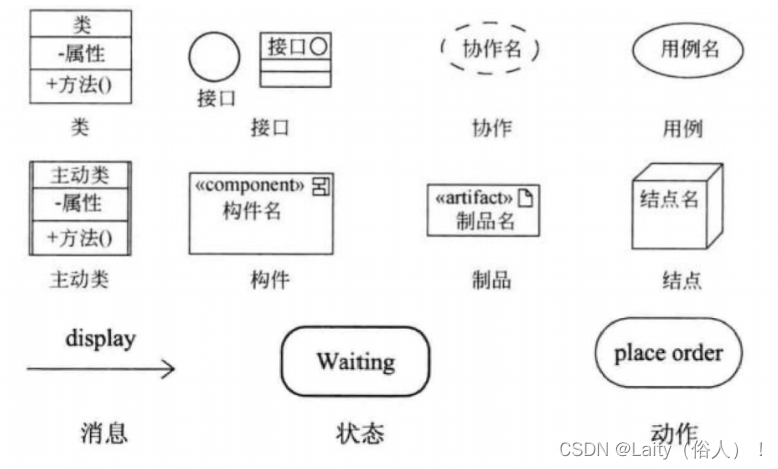

事物（模型中最具有代表性的成分的抽象）

• **结构事物：**模型的静态部分，如类，接口（声明对象类所需要服务），用例，构建等；
• **行为事物：**模型的动态部分，如交互，活动，状态机；
• **分组事物：**模型的组织部分，如包；
• **注释事物：**模型的解释部分，简单符号；

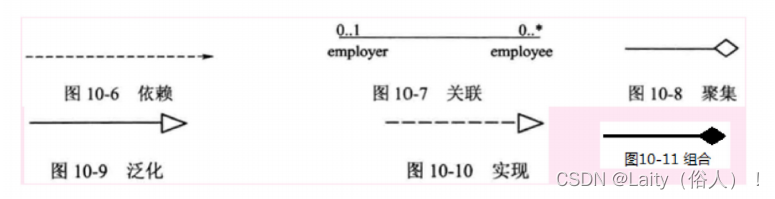

关系（把事物结合到一起）

• **依赖：**假设A类的变化引起了B类的变化，则说名B类依赖于A类。【调用其他类的方法】
• 关联：分为聚合和组合，其中组合事物之间关系更强；两个类之间可以有多个由不同角色表示的关联
  • 聚合：即属性是外部类
  • 组合：即属性是内部类，同生共死
• **泛化：**一般/特殊关系，字类和父类之间的关系
• **实现：**一个类元指定了另一个类元保证执行的契约

图（聚集了相关的事物）

静态图

• 类图：

• 对象图：

• 用例图：

• 构件图：

• **部署图：**系统静态部署图，表示软件组件和硬件之间的物理关系

动态图

• 序列图：

• 通信图：

• 状态图：

• 活动图：

实体类：主要负责数据和业务逻辑；
边界类：负责和用户进行交互，即用户界面；
控制类：负责实体类和界面类的交互；

设计模式

设计模式中的六大原则

• 单一原则：一个类只负责一个功能领域的相应职责，实现高内聚低耦合
• 开放-封闭原则：对增加进行开放，对修改则关闭
• 里氏替换LSP原则：
  • 任何有**基类（父类）**出现的地方，子类一定可以出现
  • 软件系统中把基类都替换成它的子类，程序的行为没有变化
• 依赖倒转原则：依赖于抽象，不依赖于实现
• 接口隔离原则：客户端不应该依赖于它不需要的接口
• 迪米特法则：合理引入一个第三者来降低现有对象之间的耦合度

解决方案的核心！

需要注意英文名称！！！

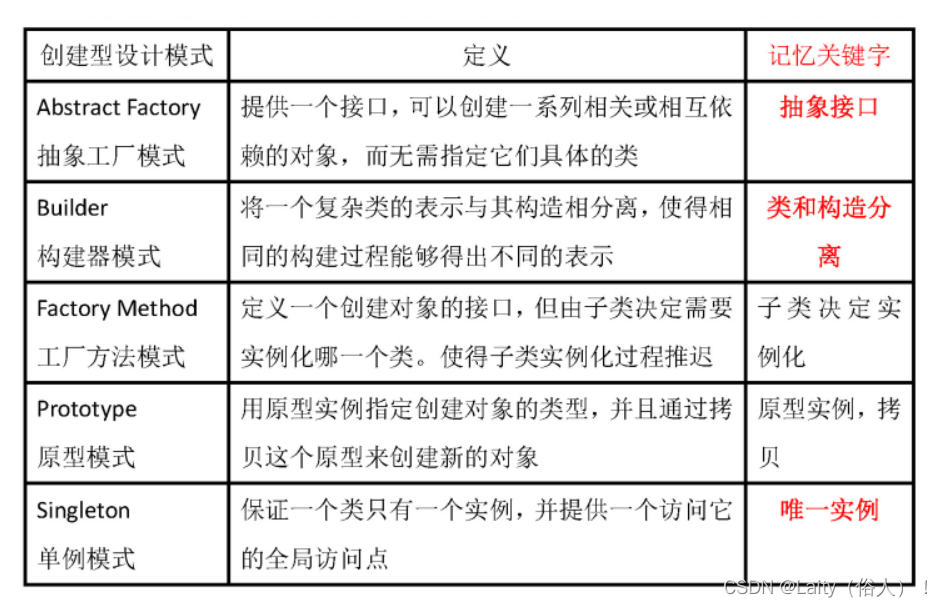

创建型设计模式

抽象工厂模式 和 工厂方法模式的区别
参考文献：
UML图：https://www.jianshu.com/p/6060e0632071
差异分析：https://www.cnblogs.com/my-blog-site/p/16293474.html工厂方法模式、抽象工厂模式，傻傻分不清楚？
为了解释得更清楚，先介绍两个概念：
产品等级结构：比如一个抽象类是食物，其子类有苹果、牛奶等等，则抽象食物与具体食物名称之间构成了一个产品等级结构。食物是抽象的父类，而具体的食物名称是其子类。
产品族：在抽象工厂模式中，产品族是指由同一个工厂生产的，位于不同产品等级结构中的一组产品。如 AKitchen 生产的苹果、刀子，苹果属于食物产品等级结构中，而刀子则属于餐具产品等级结构中。而 BKitchen 可能生成另一组产品，如牛奶、杯子。
因此工厂方法模式、抽象工厂模式最大的区别在于：
工厂方法模式：针对的是 一个产品等级结构。
抽象工厂模式：针对 多个产品等级结构。
抽象模式比工厂模式高级！！总结做题:
工厂方法模式：每个具体工厂类只能创建一个具体产品类的实例
抽象工厂模式：每个具体工厂类可以创建多个具体产品类实例

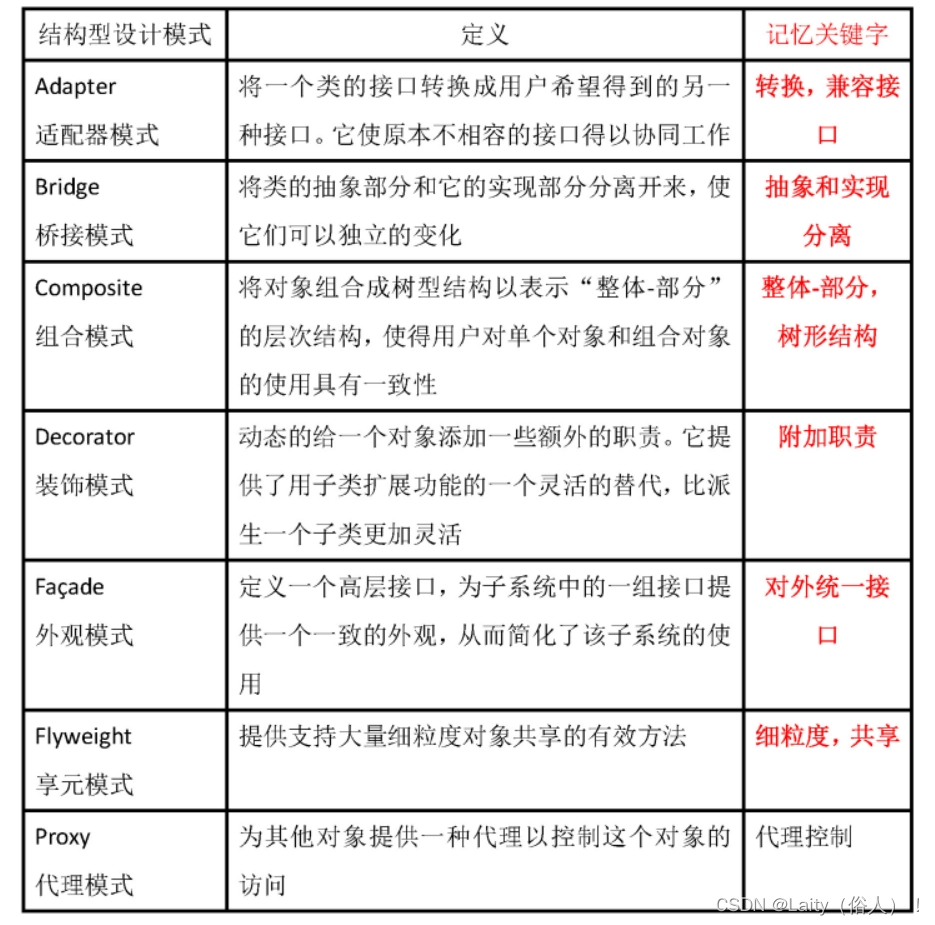

结构型设计模式

适配器模式和桥接模式的区别：
适配器模式：改变已有的两个接口，让他们相容。
桥接模式：分离抽象化和实现，使两者的接口可以不同，目的是分离。

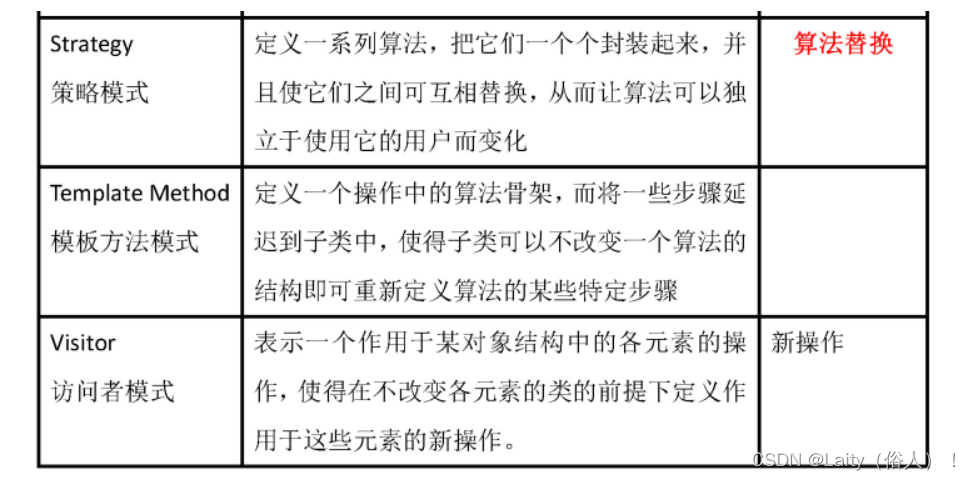

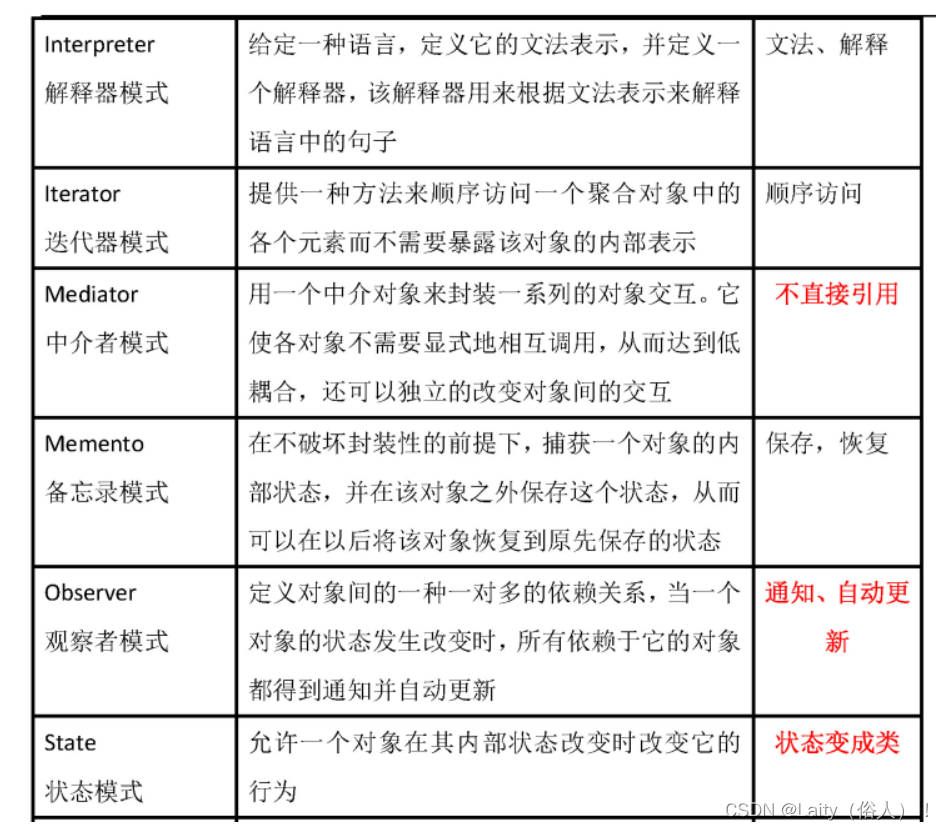

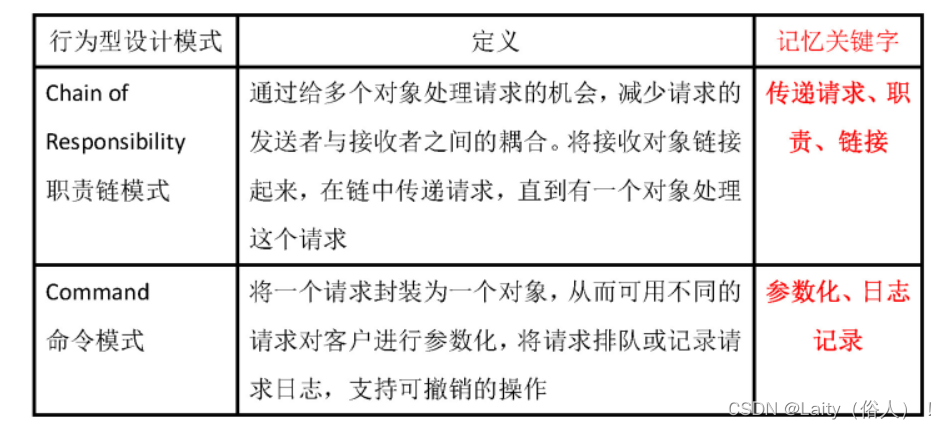

行为型设计模式

行为型对象模式 和 行为型类模式 区别！！！
行为型对象模式采用组合或聚合在对象间分配行为
行为型类模式采用继承机制来在类间分派行为
由于组合关系或聚合关系比继承关系耦合度低，满足“合成复用原则”，所以对象行为模式比类行为模式具有更大的灵活性

设计模式对应的UML图

参考文献【详解】：https://blog.csdn.net/qq_40274514/article/details/124047443
