一、前言

最近笔者在做项目的时候需要使用zynq中的AXI4-HP总线在PL端读取DDR中的数据这种功能，但是网上很多历程对于这方面只是创建了一个官方提供的IP核用于测试，并且每次写入和读取的长度为4K字节。所以为了满足我自己的项目需求，笔者将官方提供的测试IP核上做修改，主要实现一下功能：

1、上升沿使能读取数据。

2、读使能后，IP核需要从基地址开始，突发读取X次（X数量可控）

3、内置一个同步FIFO将读出的数据暂存在FIFO中。

二、IP核修改过程

第一步：创建一个官方提供的带AXI4的IP核。

可得到两个文件。（创建过程略，网上有很多教程）

其中AXI4_v1_0.v是IP核的顶层文件，AXI4读写逻辑主要在AXI4_v1_0_M00_AXI.v文件中。

创建完成后打开AXI4_v1_0_M00_AXI.v文件，输入的位置增加两个信号分别为

其中BURST_NUM信号为上述的X数量即，读使能后需要突发读的总次数。

第二步：修改读取/写入总长度

官方生成IP核规定了读写最长为4K字节，我们如果需要大数据量的话就需要修改这个读写数据量的总长度。将 C_MASTER_LENGTH 参数修改为22，该参数意为读/写遍历长度的位宽。22bit位宽代表可寻址4194303字节。（在178行）

第三步：修改突发读计数完毕条件

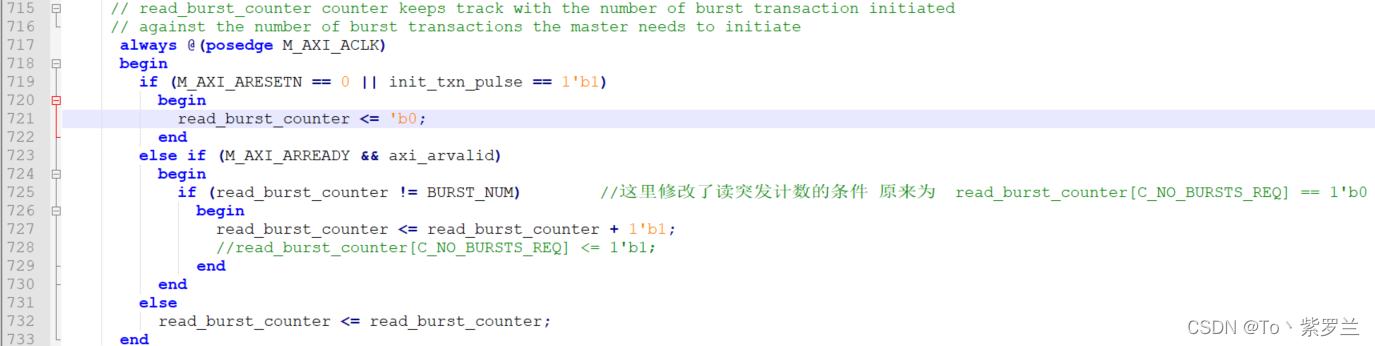

在下图所示的always中修改（718行）

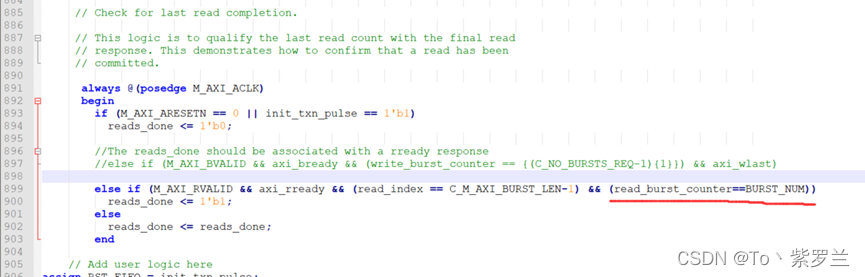

 以及最后的reads_done信号的使能条件（892行）

第四步：修改控制状态机

找到控制状态机的位置，修改状态机（737行）

1、 在IDLE状态中调整为触发后跳转至INIT_READ状态

2、INIT_READ状态中，将读取完毕后状态跳转为INIT_COMPARE即可

	  //implement master command interface state machine                                                        //状态机-控制接口                                                                                                     always @ ( posedge M_AXI_ACLK)                                                                            begin                                                                                                     if (M_AXI_ARESETN == 1'b0 )                                                                             begin                                                                                                 // reset condition                                                                                  // All the signals are assigned default values under reset condition                                mst_exec_state      <= IDLE;                                                                start_single_burst_write <= 1'b0;                                                                   start_single_burst_read  <= 1'b0;                                                                   compare_done      <= 1'b0;                                                                          ERROR <= 1'b0;   end                                                                                                   else                                                                                                    begin                                                                                                 // state transition                                                                                 case (mst_exec_state)                                                                               IDLE:                                                                                     // This state is responsible to wait for user defined C_M_START_COUNT                           // number of clock cycles.                                                                      if ( init_txn_pulse == 1'b1)            //===========上升沿触发一次事务                                          begin                                                                                         mst_exec_state  <= INIT_READ;      //触发后状态机跳转至读操作                                                        ERROR <= 1'b0;compare_done <= 1'b0;end                                                                                           else                                                                                            begin                                                                                         mst_exec_state  <= IDLE;                                                            end                                                                                           INIT_WRITE:                                                                                       // This state is responsible to issue start_single_write pulse to                               // initiate a write transaction. Write transactions will be                                     // issued until burst_write_active signal is asserted.                                          // write controller                                                                             if (writes_done)                                                                                begin                                                                                         mst_exec_state <= INIT_READ;//                                                              end                                                                                           else                                                                                            begin                                                                                         mst_exec_state  <= INIT_WRITE;                                                              if (~axi_awvalid && ~start_single_burst_write && ~burst_write_active)                       begin                                                                                     start_single_burst_write <= 1'b1;                                                       end                                                                                       else                                                                                        begin                                                                                     start_single_burst_write <= 1'b0; //Negate to generate a pulse                          end                                                                                       end                                                                                           INIT_READ:                                                                                        // This state is responsible to issue start_single_read pulse to                                // initiate a read transaction. Read transactions will be                                       // issued until burst_read_active signal is asserted.                                           // read controller                                                                              if (reads_done)        //==============读操作是否已经完成                                                                         begin                                                                                         mst_exec_state <= INIT_COMPARE;                                                             end                                                                                           else                                                                                            begin                                                                                         mst_exec_state  <= INIT_READ;                                                               if (~axi_arvalid && ~burst_read_active && ~start_single_burst_read)                         begin                                                                                     start_single_burst_read <= 1'b1;                                                        end                                                                                       else                                                                                         begin                                                                                      start_single_burst_read <= 1'b0; //Negate to generate a pulse                            end                                                                                        end                                                                                           INIT_COMPARE:                                                                                     // This state is responsible to issue the state of comparison                                   // of written data with the read data. If no error flags are set,                               // compare_done signal will be asseted to indicate success.                                     //if (~error_reg)                                                                               begin                                                                                           ERROR <= error_reg;mst_exec_state <= IDLE;                                                               compare_done <= ~compare_done;                                                                          end                                                                                             default :                                                                                         begin                                                                                           mst_exec_state  <= IDLE;                                                              end                                                                                             endcase                                                                                             end                                                                                                   end //MASTER_EXECUTION_PROC

第五步：添加同步FIFO

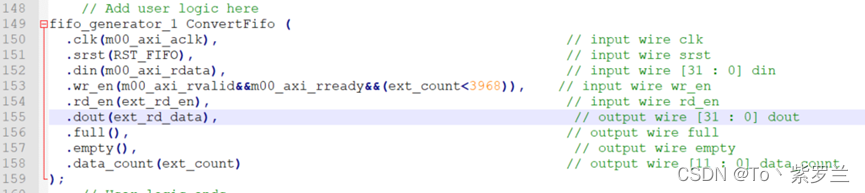

打开AXI4_V1_0.文件即顶层文件，在文件中添加一个同步FIFO的IP核并使能data_count信号。FIFO核接线如图所示

 最后在顶层文件中添加以下接口

最后

该IP核是为了解决笔者在项目中所遇到的问题，笔者水平有限如有错误欢迎指正。源文件以上传0积分下载仅供参考。
