　　一、Revit关于"结构框架显示与剪切"的应用

　　结构框架：顾名思义其实它表示的就是结构梁而已，但是我们画图的时候往往会显示"实线"和"虚线"，以至于在出结构图纸的时候，达不到出图要求

　　NO.2、应用

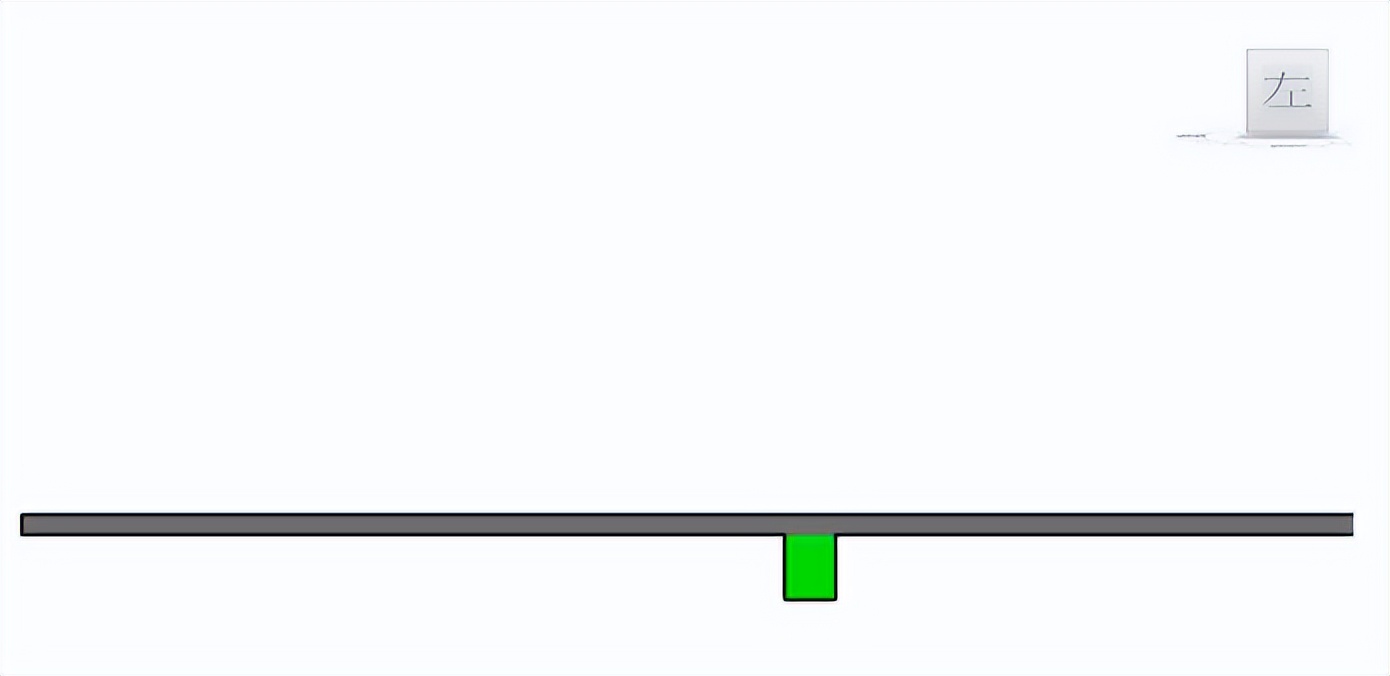

　　Part I：主要介绍一下梁实线是怎么形成的，其主要是因为和楼板剪切的关系，也就是说用梁切楼板就会显示实线，如下图所示：

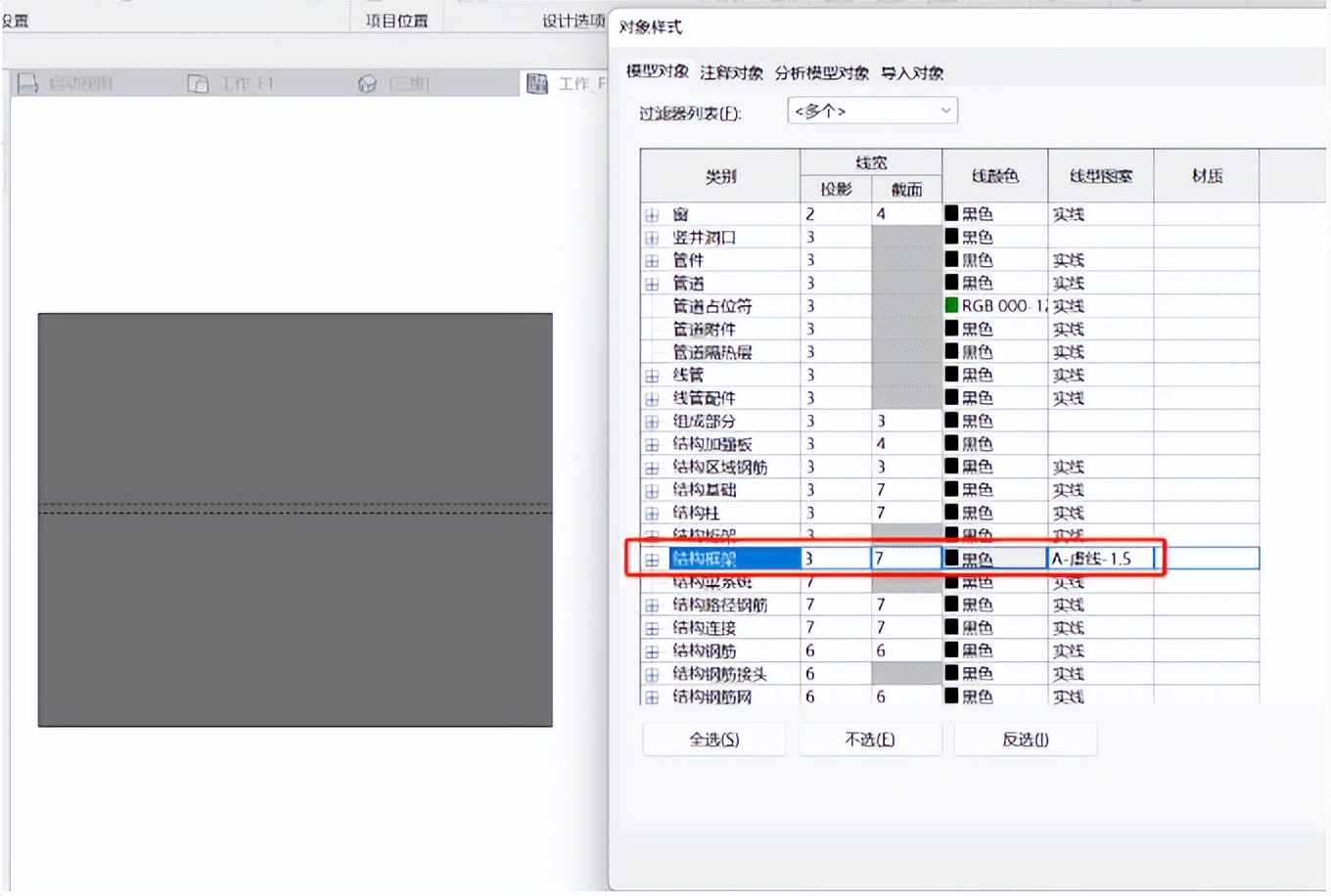

　　当然如果你把结构框架的对象样式设置成虚线那就会显示虚线了，如下图所示：

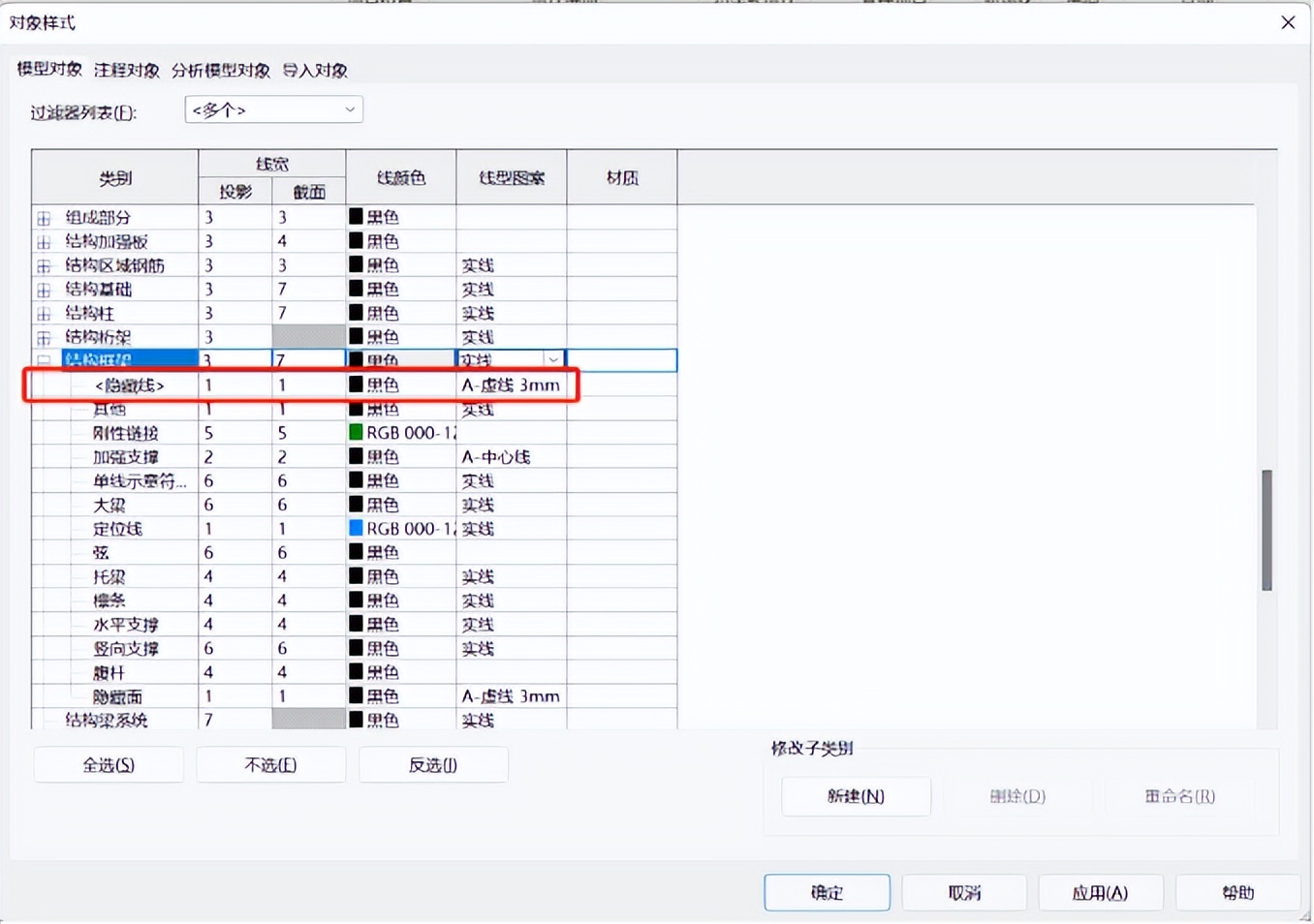

　　Part II：还有一种方法也能显示出虚线，但是需要楼板剪切梁并且需要将结构框架里面的隐藏线改成虚线才可以，如下图所示：

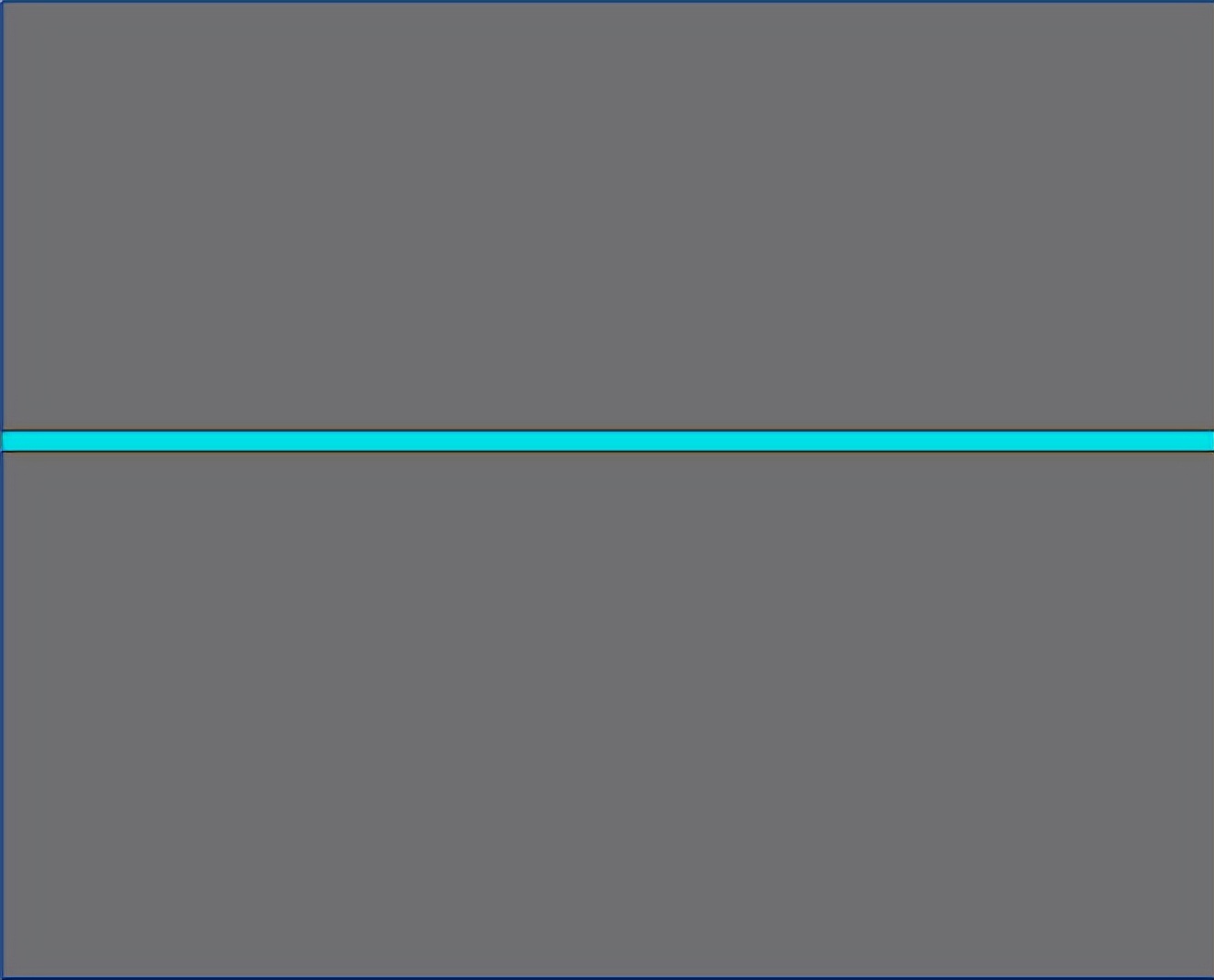

　　Part III：具体谁会剪切谁，软件里默认的剪切关系是结构板会剪切梁，也就是在我们画好之后结构板就会把梁切掉了，如下图所示：

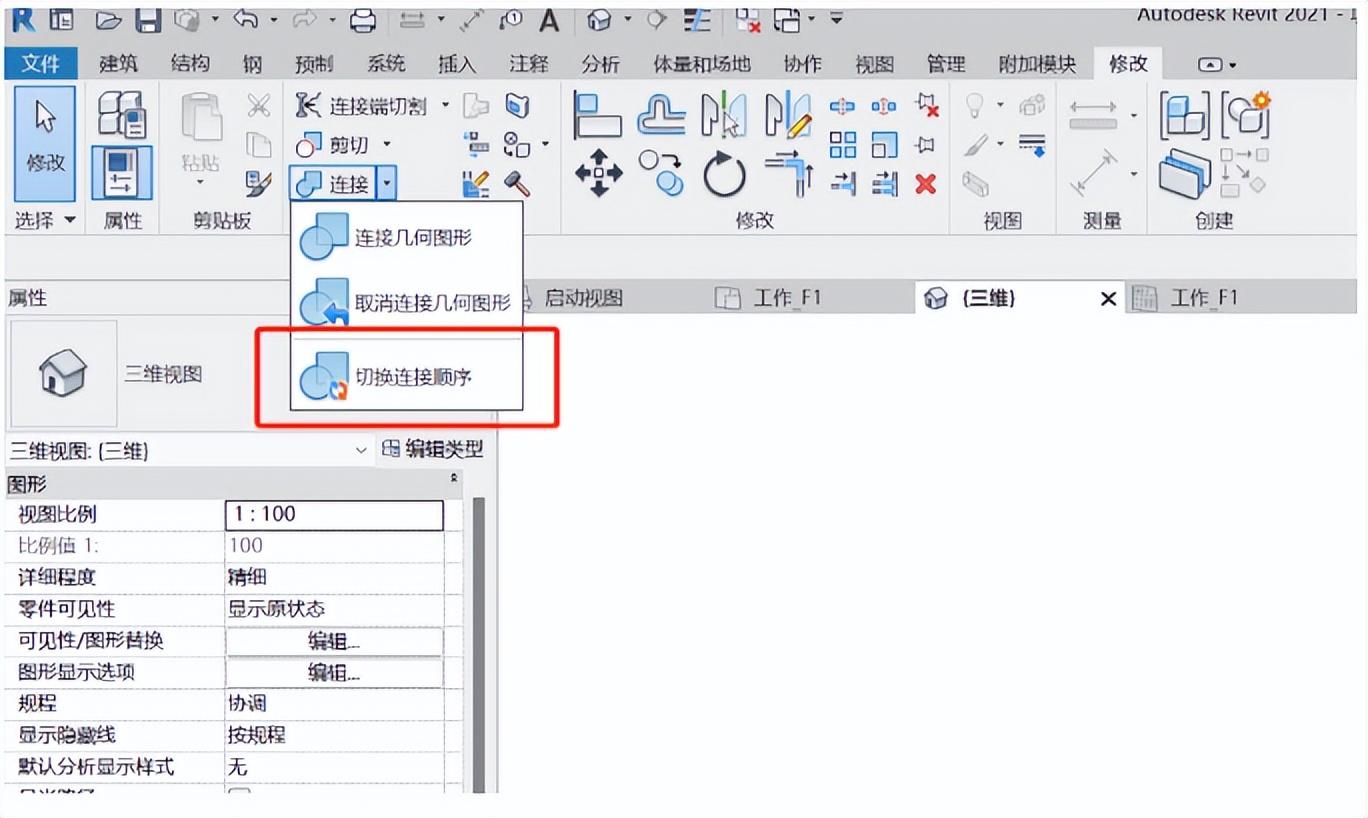

　　Part IIII：但是我们可以手动处理它们的剪切关系，因为合理的剪切会直接影响我们后期统计混凝土的体积，这里可以通过切换连接顺序这个命令，来达到我们想要的效果，如下图所示：

　　二、Revit插件的一键剪切功能

　　使用建模助手的土建模块 → 一键剪切

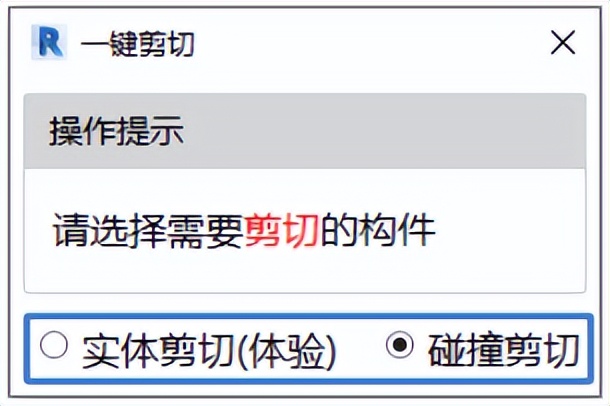

　　1. 点击【一键剪切】功能

　　2. 功能共两种用法：①碰撞剪切;②实体剪切(体验)。

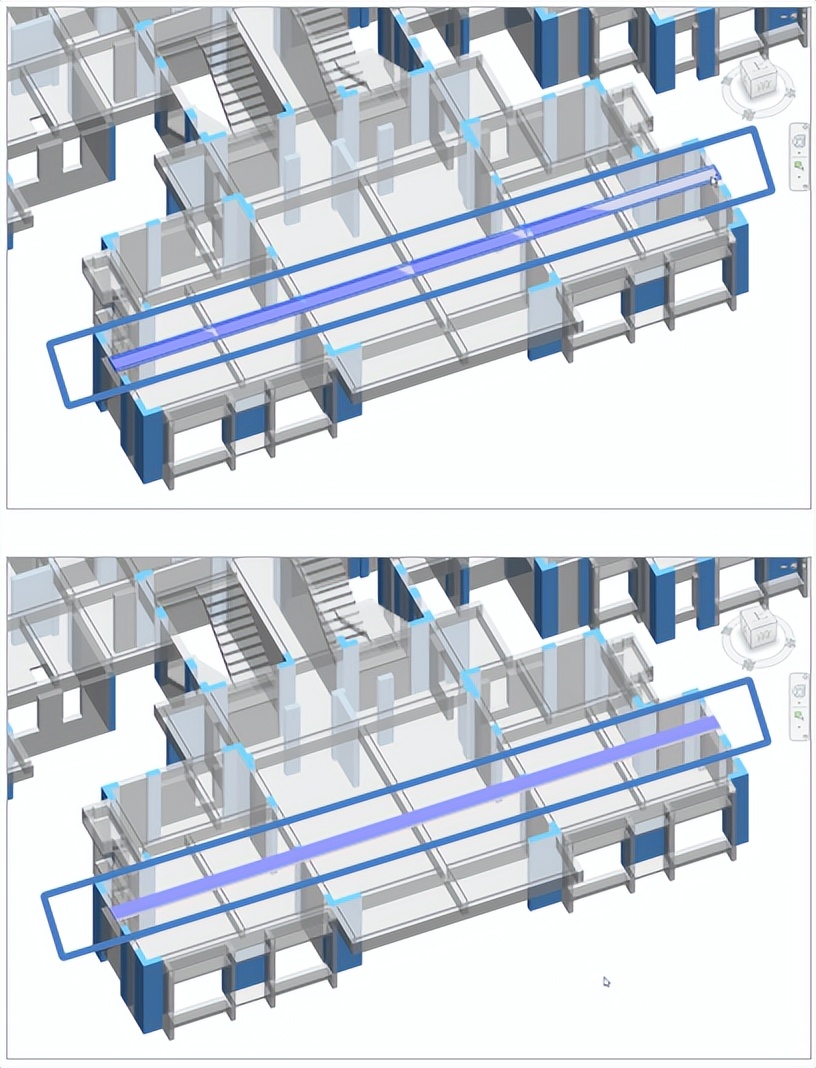

　　①碰撞剪切：将选择的构件剪切所有与之碰撞的结构构件。

　　②实体剪切(体验)：先选择被剪切的构件，再选择剪切构件。

　　效果：所有构件都可以被剪切(被剪切的构件不可再做任何编辑)。

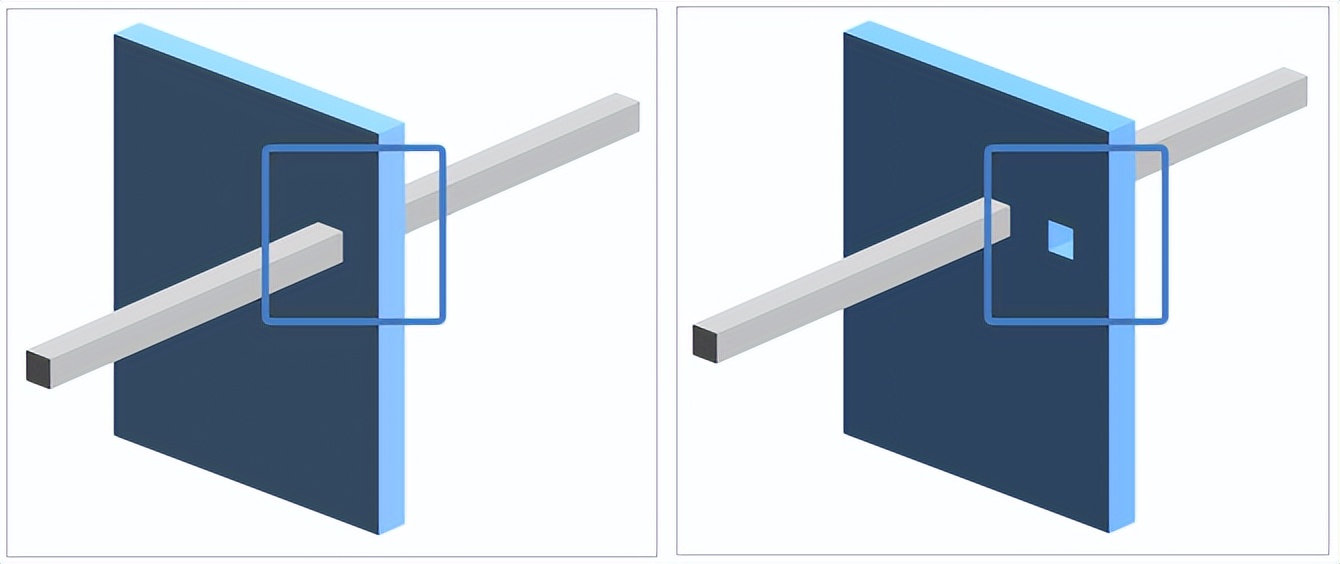

　　[风管剪切墙]

　　建模助手还有机电，土建，出图，综合，有求必应，施工，族库等等模块，356/年全部都可以使用。

　　11月活动，送送送!!!三个月

　　建模助手下载：https://www.zhbim.com/?source=csdn
