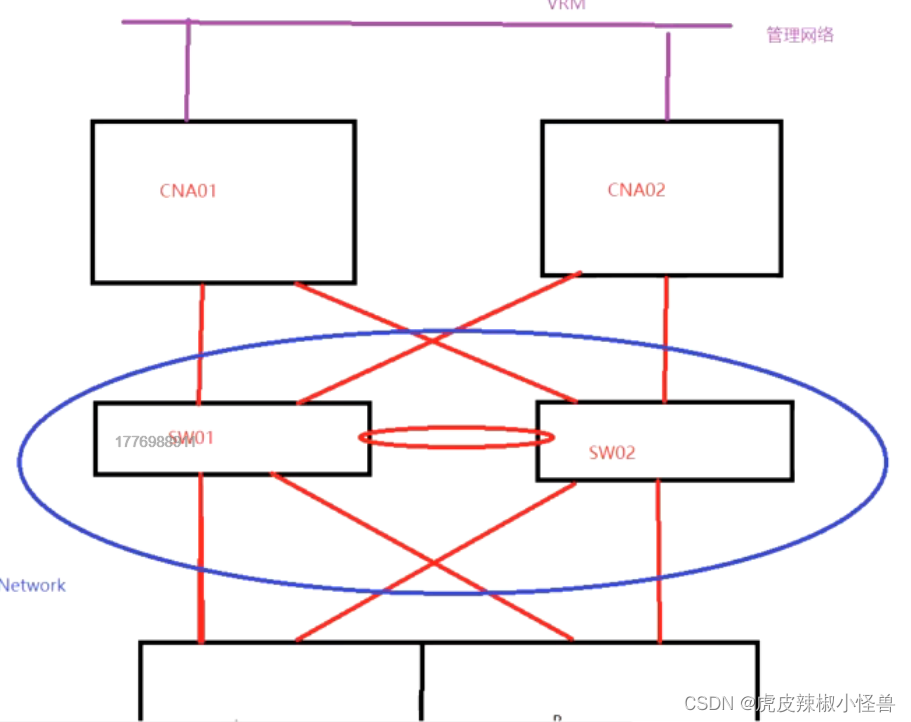

一、架构图

SAN（存储区域网络）
IP-SAN（SCSI协议封装在IP网络中传输 ISCSI，距离远3000KM）
FC-SAN（SCSI协议封装在FC的网络传输 100KM）
FCoE（两者集合）

二、RAID（廉价冗余磁盘整列）

RAID0：条带化RAID，数据分片磁盘共同工作读写性能好，安全性低（可以用作缓存）。
RAID1：镜像RAID，由2*N块硬盘组成，容量是所有盘容量的二分之一，只能解决硬件故障不可以解决软件故障。
RAID3：奇偶校验的条带化，由大于等于3块硬盘组成，拿出一个盘做为校验盘，容量是所有硬盘容量-1块硬盘的容量，只可以坏掉一块硬盘（提升了性能，提供了冗余）。
RAID5：分布式奇偶校验条带化，由大于等于3块硬盘组成，校验数据分布在每个盘，容量是所有硬盘容量-1块硬盘的容量，只可以坏掉一块硬盘，解决了RAID3校验盘的瓶颈。
RAID6：最少4块硬盘组成，两块校验盘分布，容量是所有硬盘容量 - 2块硬盘的容量。
RAID10：最少4块硬盘，必须是2的倍数，先做RAID1再做RAID0，可用空间总硬盘的二分之一。
RAID50：最少6块盘，总容量要剪掉校验盘。

• 顺序的大IO使用RAID5，随机小IO使用RAID10

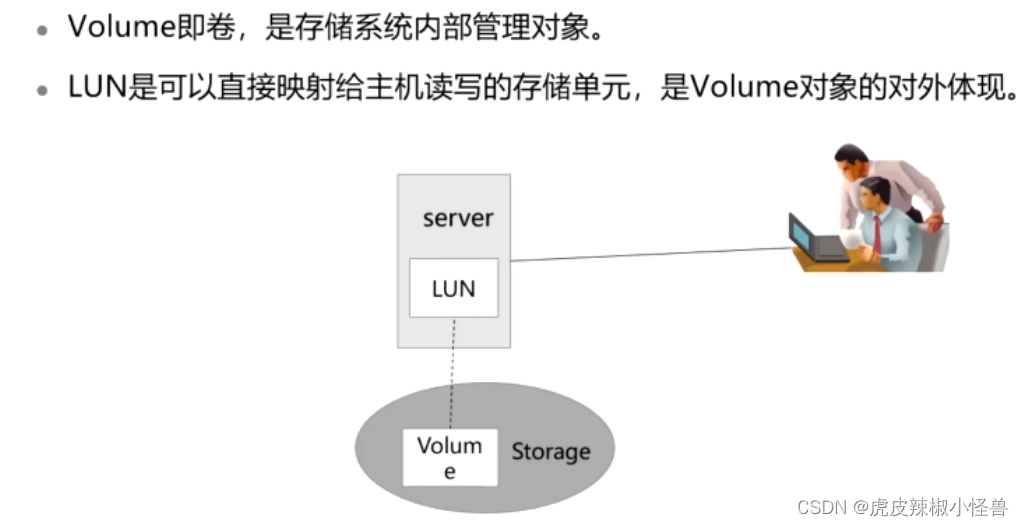

• LUN（Logical Unit Number）


三、存储操作

创建硬盘域、创建存储池、创建LUN、创建LUN组、创建主机、创建主机组、创建LUN组与主机组映射
WWNN
WWPN
FC-SAN通过WWPN将创建的主机与实际主机相关联
IP-SAN通过iSCSI客户端发起连接，与存储里创建的主机相连
多路径技术：一个主机采用多条链路连接存储（多条路径要使用不同的子网，防止发起端只有一条链路）

四、FusionCompute对接存储

1. 在CNA配置选项里面添加逻辑接口，类型选择Linux子接口
2. 在存储选项里面添加存储资源，扫描存储设备，添加数据存储

五、添加数据存储时的选项

1. 虚拟化存储：支持各种高级特性
2. 裸设备映射：在虚拟机磁盘选项里面添加，透传，性能比较好

六、磁盘配置模式

1. 普通延迟置零：分配时不初始化，第一次使用时空间全部分配
2. 普通：分配时就全部初始化，空间全部分配
3. 精简：分配时不初始化，用一点分配一点

• 后期改模式：克隆虚拟机在选择的过程中改；或迁移存储的时候改。

七、磁盘模式

1. 从属
2. 独立-持久：虚拟机拍快照时，不拍摄磁盘模式为独立-持久的磁盘

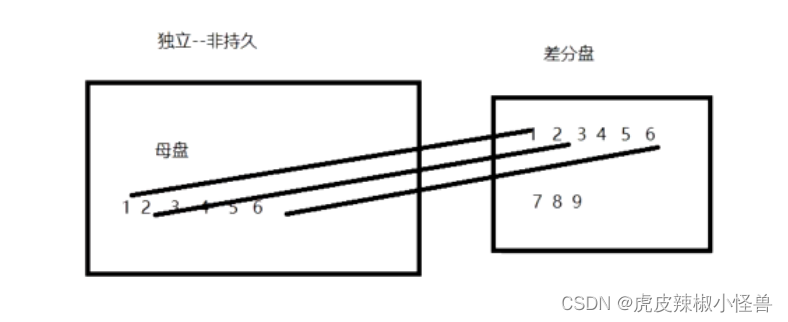

3. 独立-非持久：类似还原卡，但是重启不丢失数据，关机清除数据。原理是新写的数据写在差分盘，差分盘的数据和母盘的数据相合就是整个的数据，关机删掉差分盘就还原成母盘数据的样子了。

• /etc/libvirt/qemu/虚拟机ID，查看虚拟机磁盘


八、快照

1. 内存快照：快照将内存的状态也保存，避免只快照存储，丢失了内存中没落盘的数据。
2. 一致性快照：先将内存中的数据刷到存储，然后拍摄快照。（需要安装tools）

九、FC-SAN

1. 通过端口划分zone
2. 通过WWPN号划分zone
