从感知机到神经网络

激活函数

前面文章中深度学习基础-感知机的函数的表示：
y={0,(b+w1x1+w2x2≤0)1,(b+w1x1+w2x2>0)(3.1)y=\left\{ \begin{aligned} 0,(b+w_1x_1+w_2x_2 \le 0) \\ 1,(b+w_1x_1+w_2x_2 > 0) \\ \end{aligned} \right. \tag{3.1} y={0,(b+w1​x1​+w2​x2​≤0)1,(b+w1​x1​+w2​x2​>0)​(3.1)
将式子（3.1）用一个函数h(x)h(x)h(x)来表示这种分情况的动作:
y=h(b+w1x1+w2x2)(3.2)y = h(b+w_1x_1+w_2x_2) \tag{3.2} y=h(b+w1​x1​+w2​x2​)(3.2)

h(x)={0,(x≤0)1,(x>0)(3.3)h(x)=\left\{ \begin{aligned} 0,(x\le 0)\\ 1,(x>0)\\ \end{aligned} \right. \tag{3.3} h(x)={0,(x≤0)1,(x>0)​(3.3)

h(x)h(x)h(x)函数一般称为激活函数，其作用在于如何来激活输入信号的总和。

式（3.2）的两个阶段：

1. 计算输入信号的加权总和
2. 激活函数转换这一总和

式（3.2）可以拆分：
a=b+w1x1+w2x2(3.4)a = b + w_1x_1 + w_2x_2 \tag{3.4} a=b+w1​x1​+w2​x2​(3.4)

y=h(a)(3.5)y=h(a) \tag{3.5} y=h(a)(3.5)

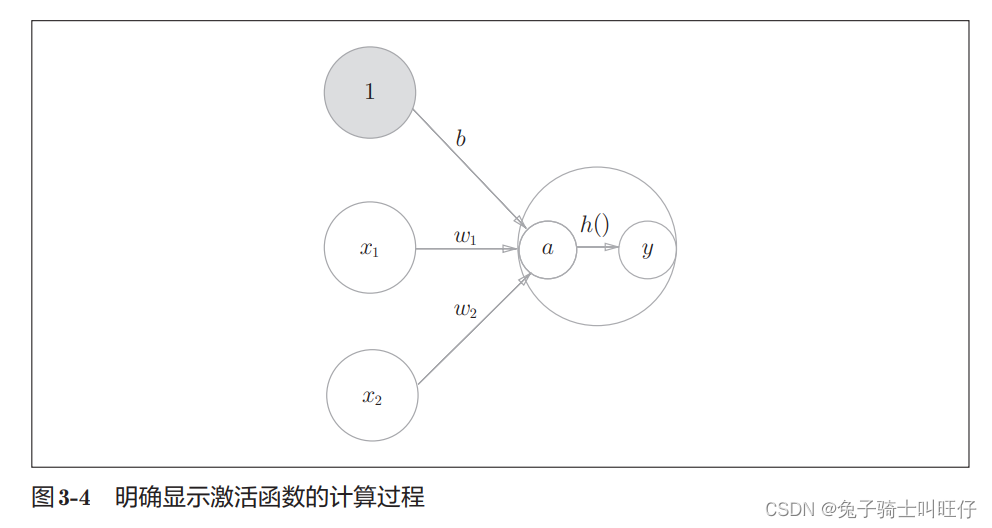

在图中表示：

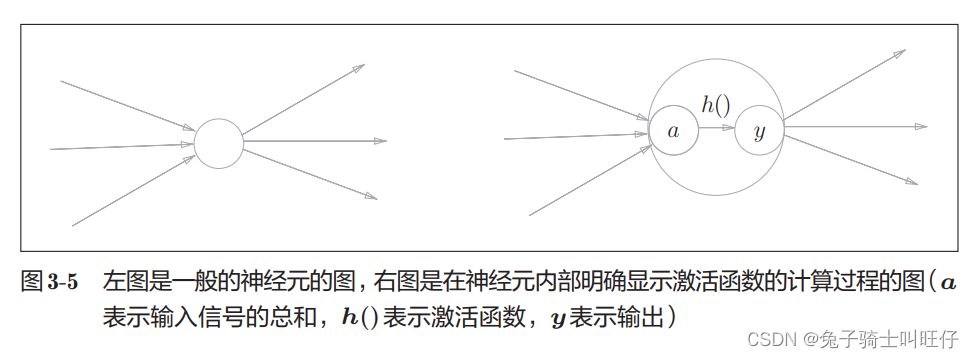

信号的加权总和为节点a，然后节点a被激活函数h()h()h()转换为节点yyy。

阶跃函数（感知机的激活函数）

h(x)={0,(x≤0)1,(x>0)(3.3)h(x)=\left\{ \begin{aligned} 0,(x\le 0)\\ 1,(x>0)\\ \end{aligned} \right. \tag{3.3} h(x)={0,(x≤0)1,(x>0)​(3.3)

式子（3.3）表示的激活函数以阈值为界，一旦输入超过阈值，就切换输出。这样的函数称为阶跃函数。

阶跃函数实现：

import numpy as npdef step_function(x):"""阶跃函数"""y = x > 0  # 如果传入NumPy数组x，y会是一个布尔型的数组return y.astype(np.int)  # astype()方法转换NumPy数组的类型，将y数组中的布尔值转为int型demo = np.array([1, -1, 3])
# y = demo > 0  # [ True False  True]
# print(y)
result = step_function(demo)
print(result)  # [1 0 1]

阶跃函数绘制：

import numpy as np
import matplotlib.pyplot as pltdef step_function2(arr):"""阶跃函数"""return np.array(arr > 0, dtype=np.int)  # 直接判断传入的形参大小并转换为int型的结果：0或1x = np.arange(-5.0, 5.0, 0.1)  # 从-5.0到5.0每隔0.1取一个值
y = step_function2(x)  # 将x数组传入阶跃函数，每个值对应的结果保存在y数组plt.plot(x, y)  # 绘制(x, y)函数图像
plt.title("Step function")  # 图的名称
plt.xlabel("x")  # 横轴名称
plt.ylabel("y")  # 纵轴名称
plt.ylim(-0.1, 1.1)  # 纵轴的范围
plt.show()  # 展示图像

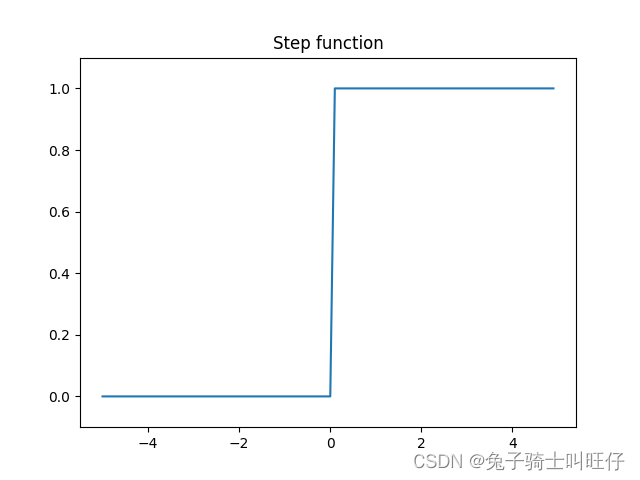

运行结果：

阶跃函数以0为界，输出从0切换到1，呈阶梯式变化。

sigmoid函数

h(x)=11+e−x(3.6)h(x) = \frac{1}{1+e^{-x}} \tag{3.6} h(x)=1+e−x1​(3.6)

代码实现：

import numpy as np
import matplotlib.pyplot as pltdef sigmoid(x):"""sigmoid激活函数"""return 1 / (1 + np.exp(-x))demo = np.arange(-5.0, 5.0, 0.1)
result = sigmoid(demo)plt.plot(demo, result)
plt.title("Sigmoid")
plt.xlabel("x")
plt.ylabel("y")
plt.ylim(-0.1, 1.1)
plt.show()

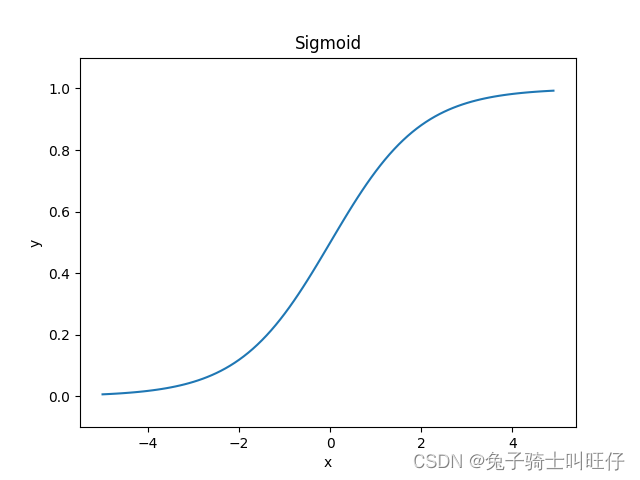

运行结果：

阶跃函数和sigmoid函数绘制和对比

import numpy as np
import matplotlib.pyplot as plt
from sigmoid import sigmoiddef step_function2(arr):"""阶跃函数"""return np.array(arr > 0, dtype=np.int)  # 直接判断传入的形参大小并转换为int型的结果：0或1x = np.arange(-5.0, 5.0, 0.1)  # 从-5.0到5.0每隔0.1取一个值
y = step_function2(x)  # 将x数组传入阶跃函数，每个值对应的结果保存在y数组
y1 = sigmoid(x)plt.plot(x, y, label="step")  # 绘制(x, y)step函数图像
plt.plot(x, y1, linestyle="--", label="sigmoid", )  # 绘制(x, y)sigmoid函数图像
plt.title("Step function & Sigmoid")  # 图的名称
plt.xlabel("x")  # 横轴名称
plt.ylabel("y")  # 纵轴名称
plt.ylim(-0.1, 1.1)  # 纵轴的范围
plt.legend()  # 设置图例的相关设置
plt.show()  # 展示图像

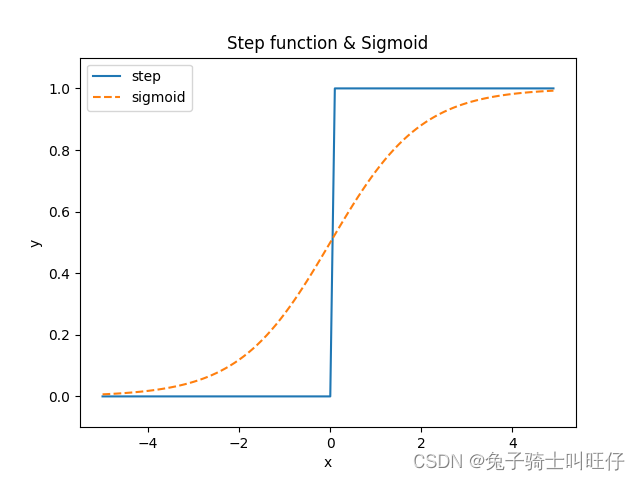

运行结果：

二者对比：

• 不同点：

  1. 平滑性不同，sigmoid是平滑曲线，输出随输入发生连续性变化；step是以0为界，输出发生急剧性变化。
  2. 返回值不同，sigmoid可以返回实数，0.731、0.456…；step只能返回0或者1。

• 相同点：

  1. 两者输入较小时接近0（为0），输入较大时接近1（为1）。

  2. 输出信号都在0和1之间。

  3. 二者均为非线性函数。

     线性函数：是一条笔直的直线

神经网络的激活函数必须使用非线性函数

神经网络的激活函数必须使用非线性函数

神经网络的激活函数必须使用非线性函数

ReLU函数

ReLU: Rectified Linear Unit

在输入大于0时，直接输出该值；在输入小于等于0时，输出0。

公式：
h(x)={x,(x>0)0,(x≤0)(3.7)h(x) = \left\{ \begin{aligned} x,(x>0)\\ 0,(x\le 0) \end{aligned} \right. \tag{3.7} h(x)={x,(x>0)0,(x≤0)​(3.7)
代码实现：

import numpy as np
import matplotlib.pyplot as pltdef relu(x):"""ReLU函数"""return np.maximum(0, x)  # maximum从输入的值中选较大的值输出a = np.arange(-5.0, 5.0, 0.1)
y = relu(a)"""绘图"""
plt.plot(a, y)
plt.title("ReLU")
plt.xlabel("x")
plt.ylabel("y")
plt.ylim(-1.0, 5.0)
plt.show()

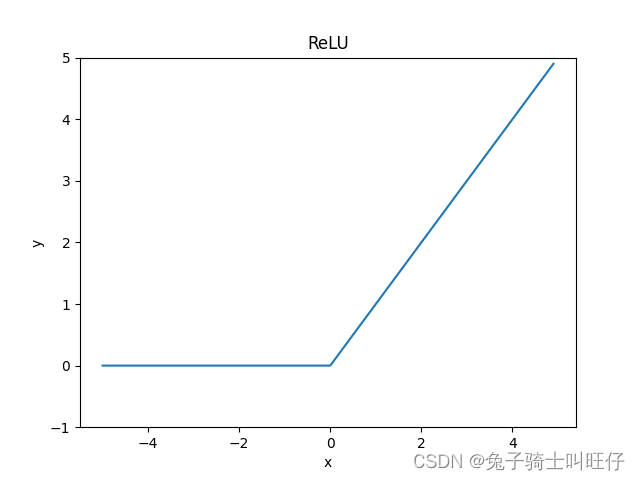

运行结果：
