​　　墙可以更改内部结构和材质，但是很难画出砌块样式形成的墙体，我们可以用其他方式画出砌体排砖墙么?这里我们用基于线的常规模型做砌体排砖墙。在开始我们需要做两个族，作为砌体排砖墙的基本单位，也就是一个单独的砌体块。

　　一、Revit中创建基于线的砌体墙

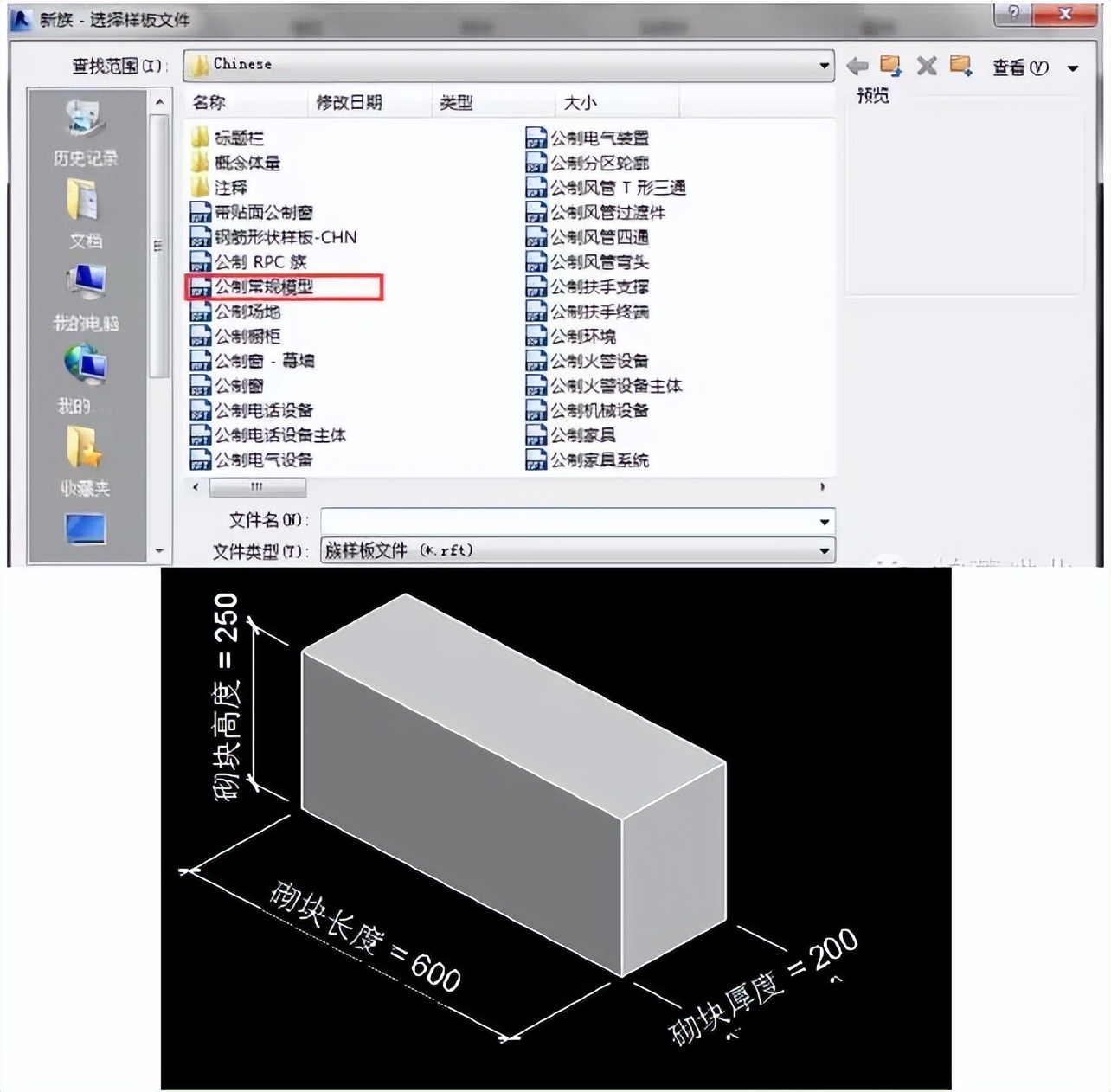

　　1.点击创建公制常规模型，用拉伸命令实体创建砌体块，设置相应参数：砌块长度，砌块高度，砌块厚度。另存为“砌体块”作为标准块。

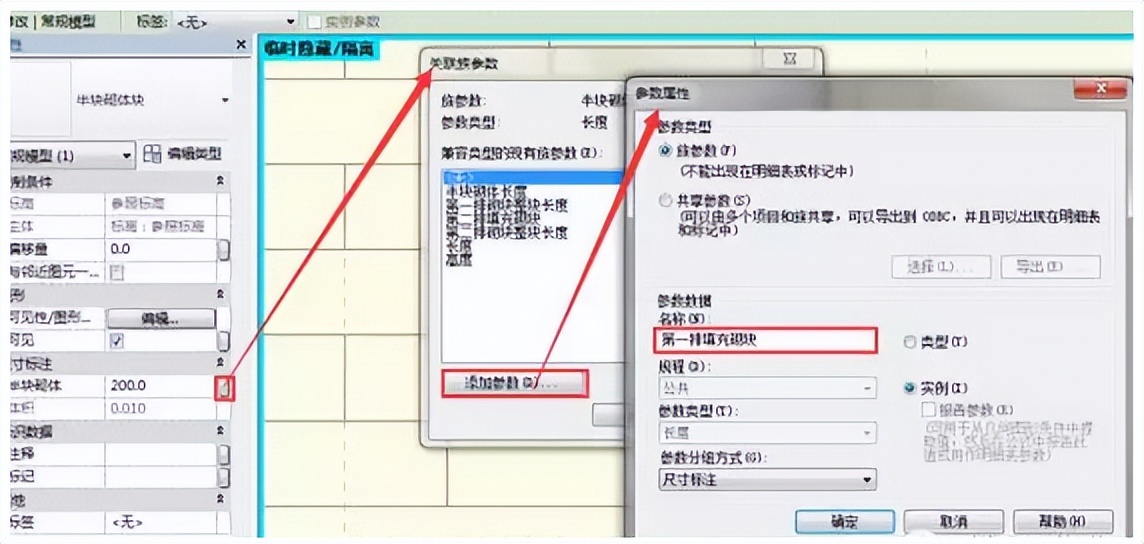

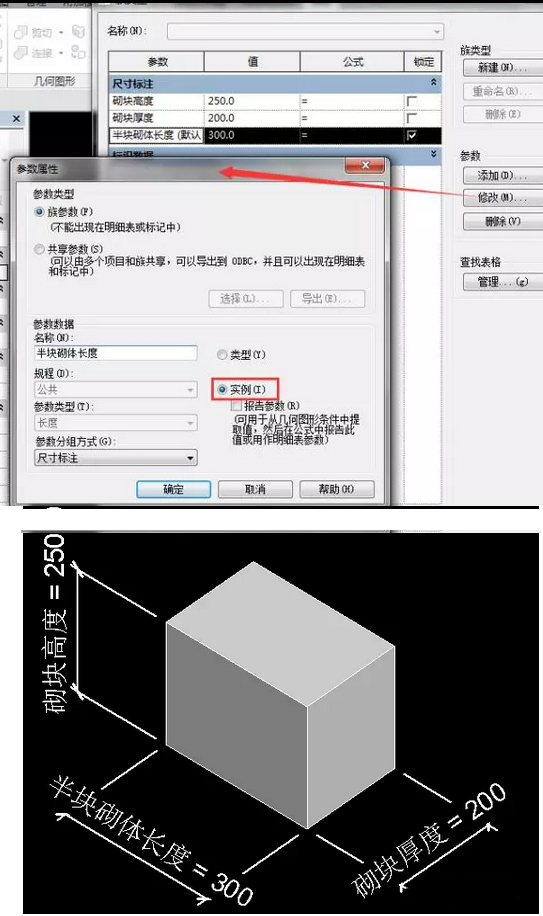

　　2.创建出半块砌体块，方法同上，这里注意要将半块砌体块的长度改为实例参数。另存为“半块砌体块”

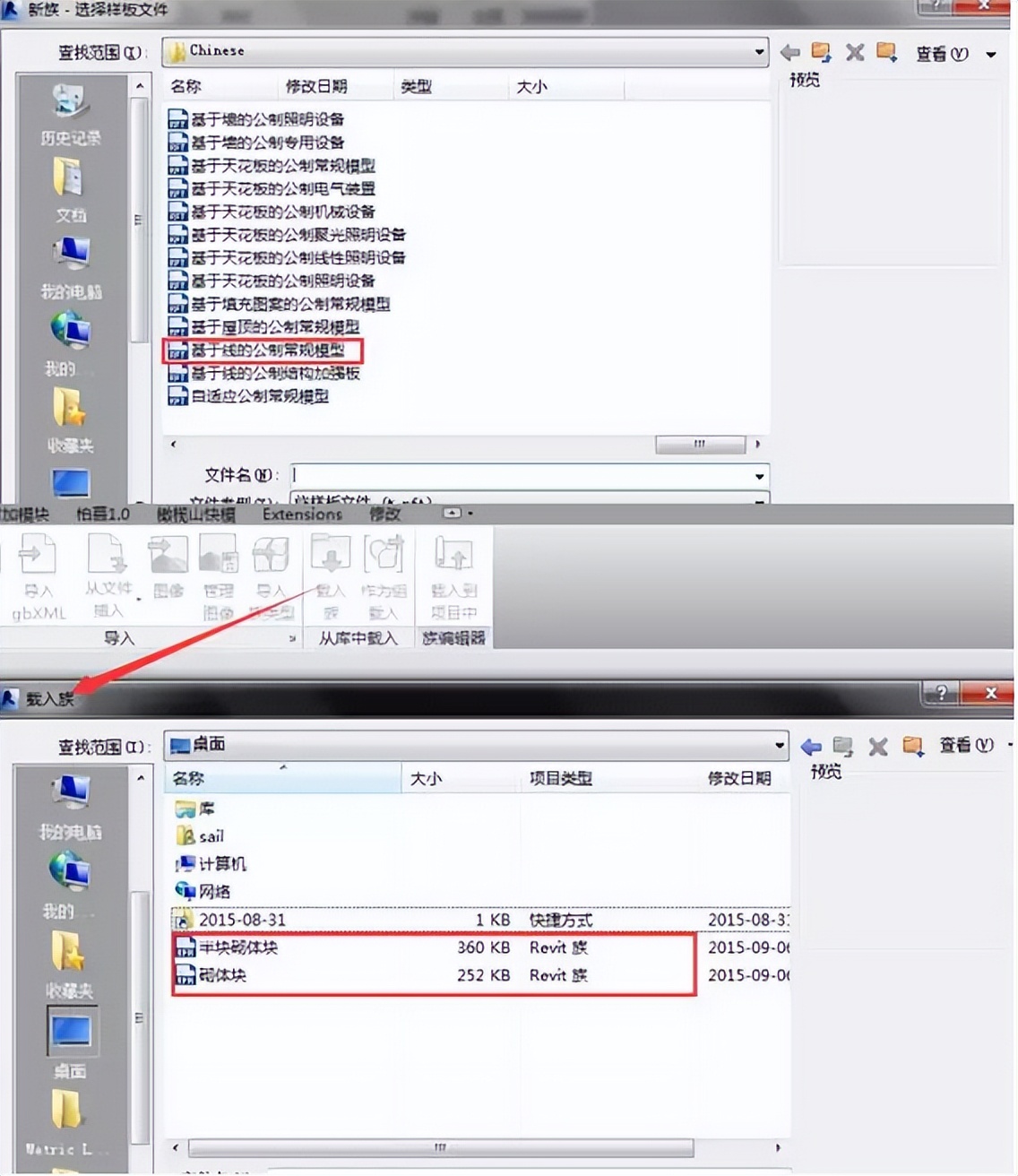

　　3.创建基于线的公制常规模型，将两个砌体块载入到新族中。

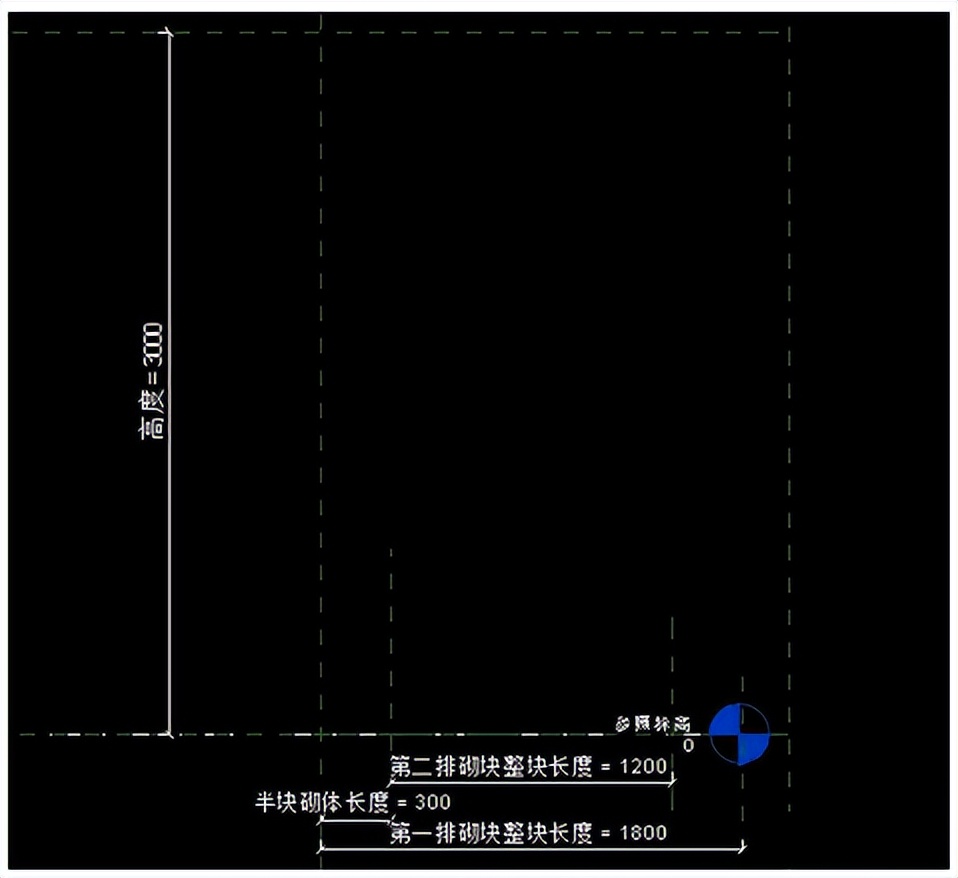

　　4.载入之后，放置砌块，进入前立面，做4个参照平面，并标注添加参数。

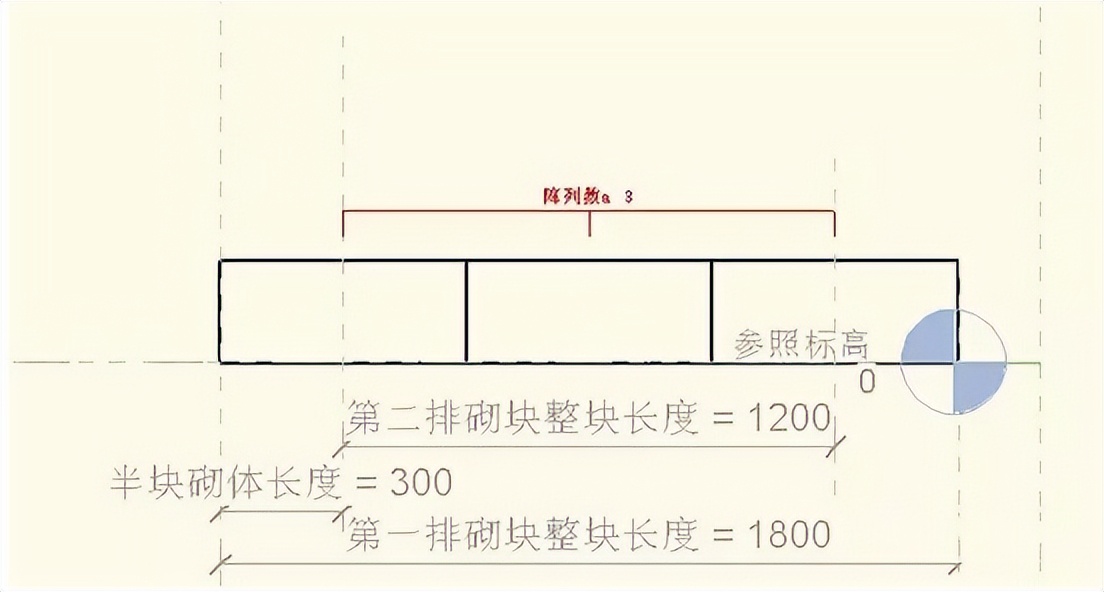

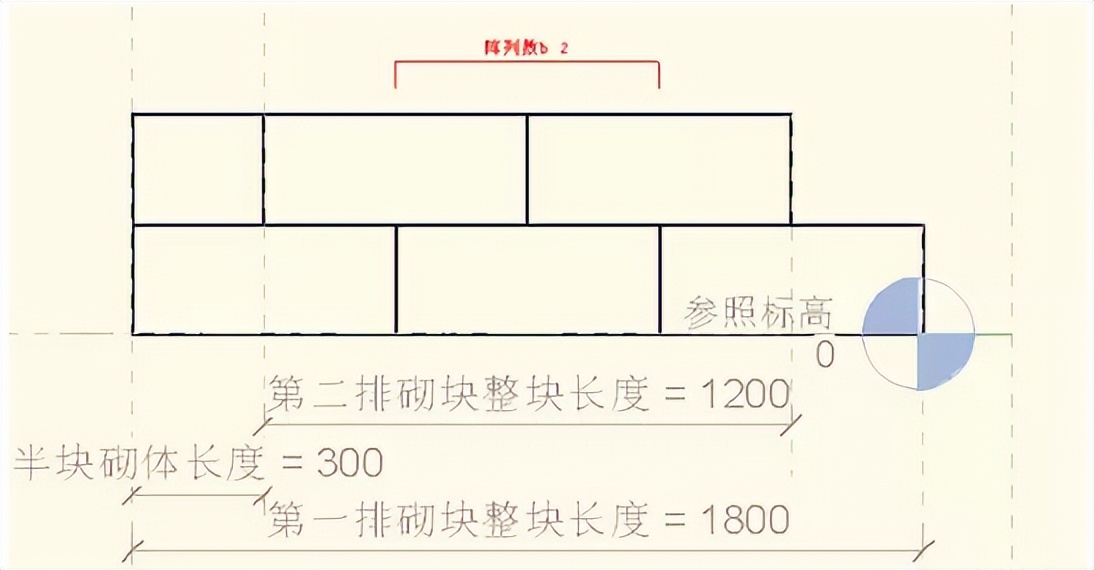

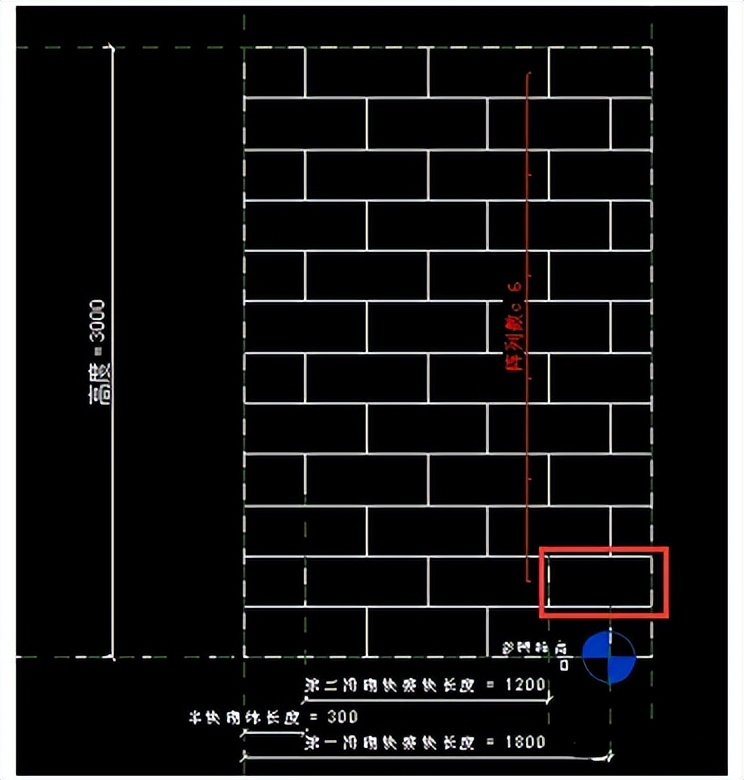

　　5.阵列命令复制砌体块并成组，为阵列数添加标签参数，对应边锁定。作为第一排砌块。

　　6.放置半块砌体在第一排砌块上，对齐锁定，再放置整块砌块在半块砌块右侧，并阵列，为阵列数添加标签参数。

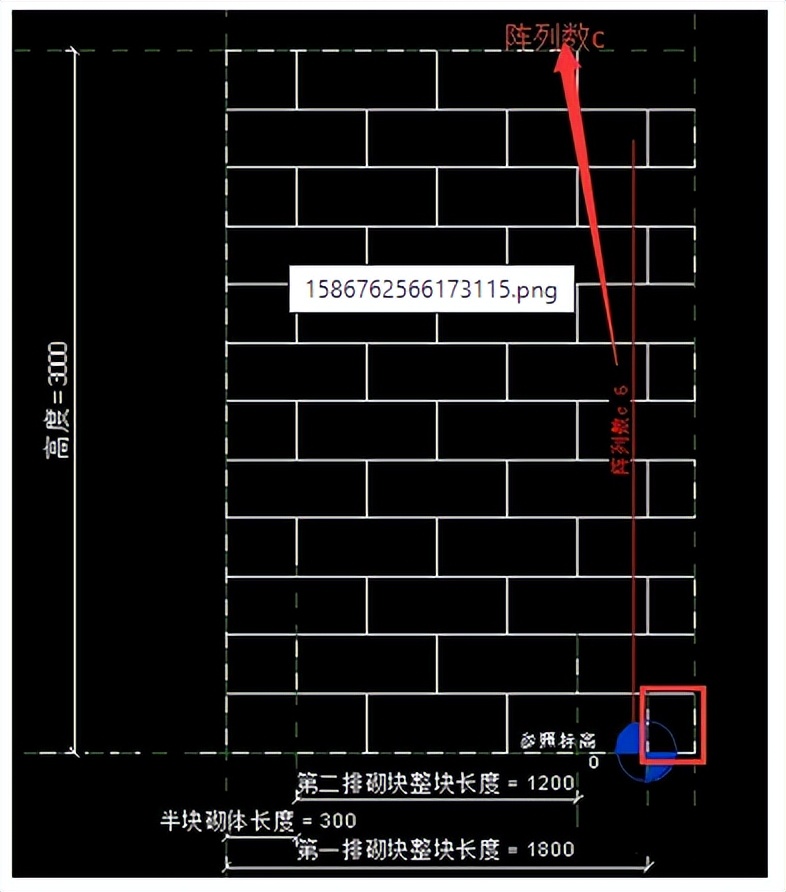

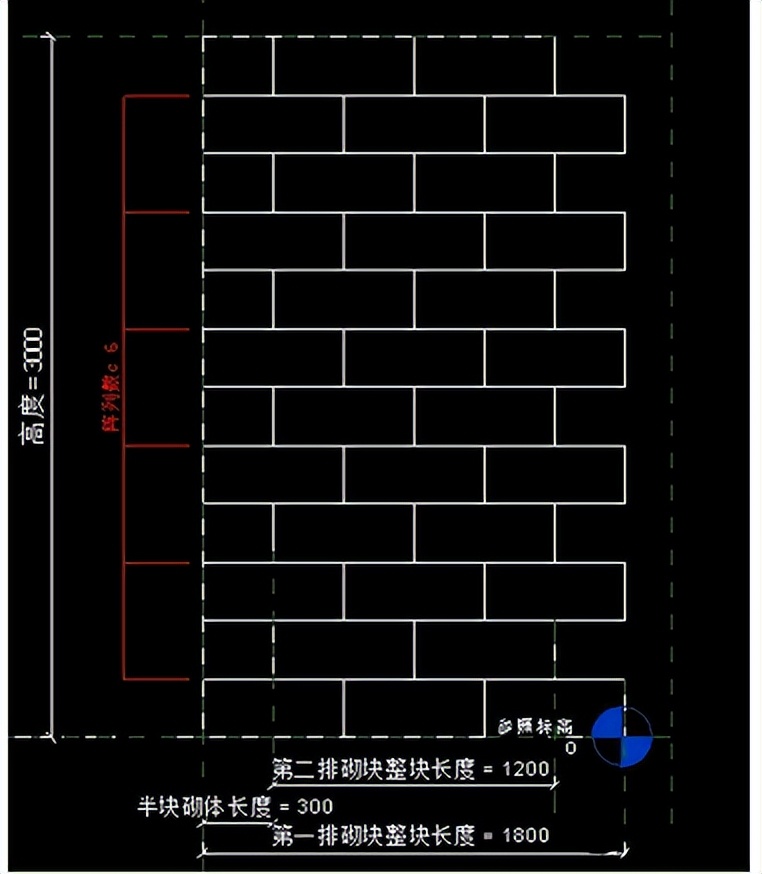

　　7.依次选择已经放置的所有砌块，向上阵列成组，为阵列数添加标签参数。相应边对齐锁定。

　　8.放置半块砌块在第一排整体砌块右侧，半块砌块右边对齐锁定参照平面上，并关联族参数。

　　阵列成组，为阵列数选定标签参数。

　　同理，将放置第二排填充砌块，右边对齐锁定关联族参数，阵列成组并选择阵列数标签参数。

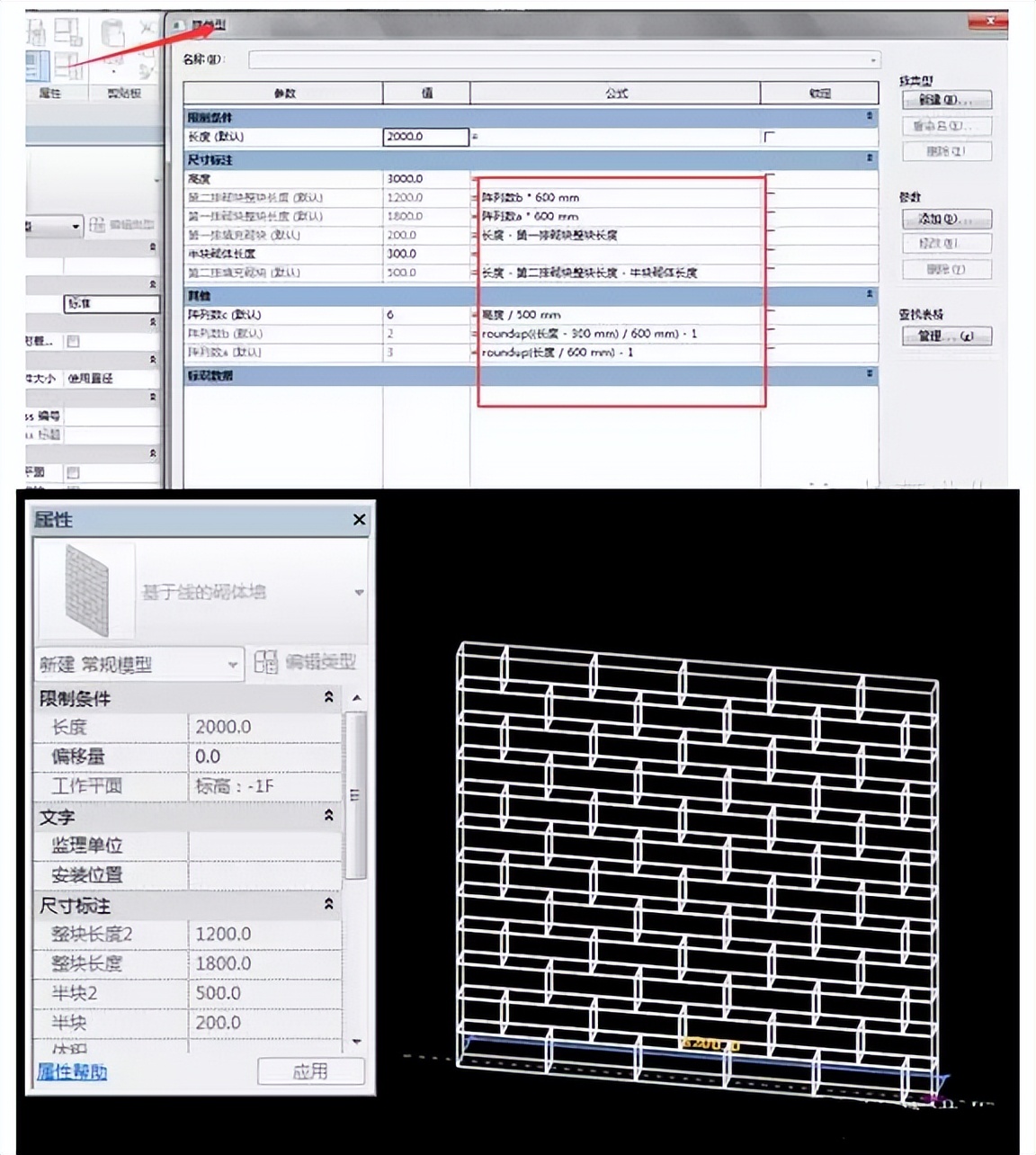

　　9.添加族公式，更改长度值进行测试，测试可行，载入项目进行测试。

　　二、Revit插件快速实现砌体排砖

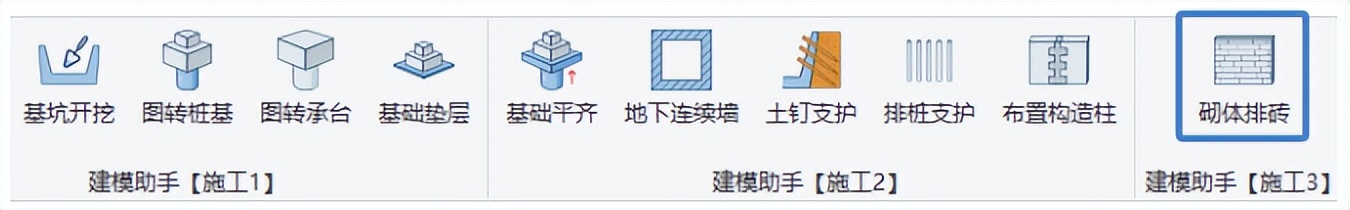

　　使用建模助手的【施工模块】 → 砌体排砖

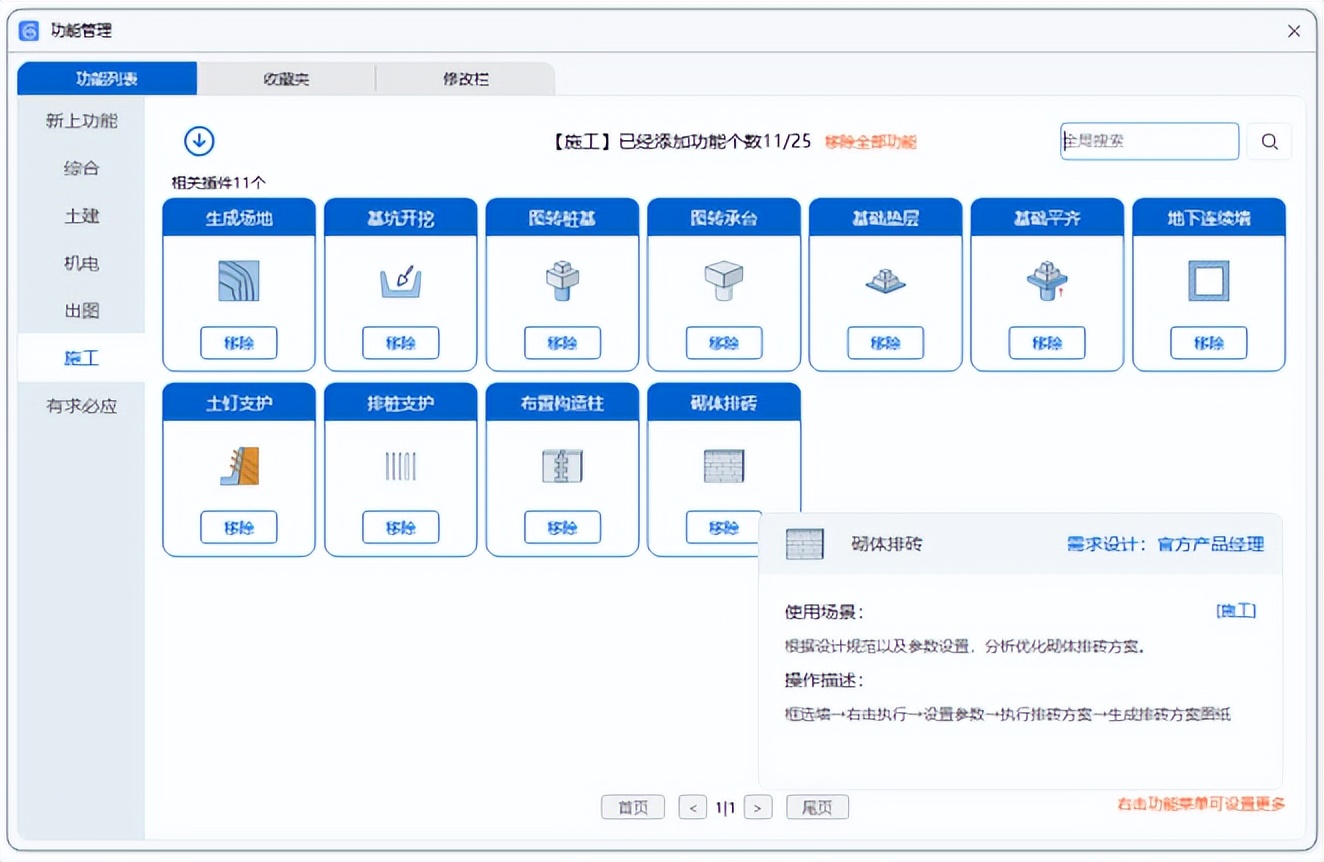

　　在【管理模块】的【功能管理】选择【砌体排砖】功能添加到Revit界面。

　　使用【砌体排砖】功能，根据设计规范以及参数设置，分析优化砌体排砖方案。

　　1. 选择多面墙体，右击鼠标进入排砖界面。

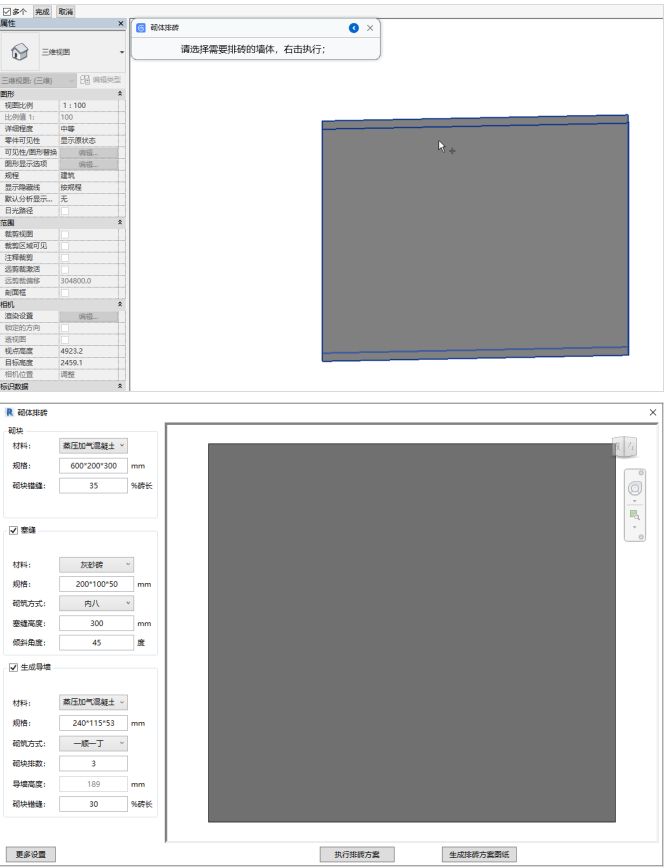

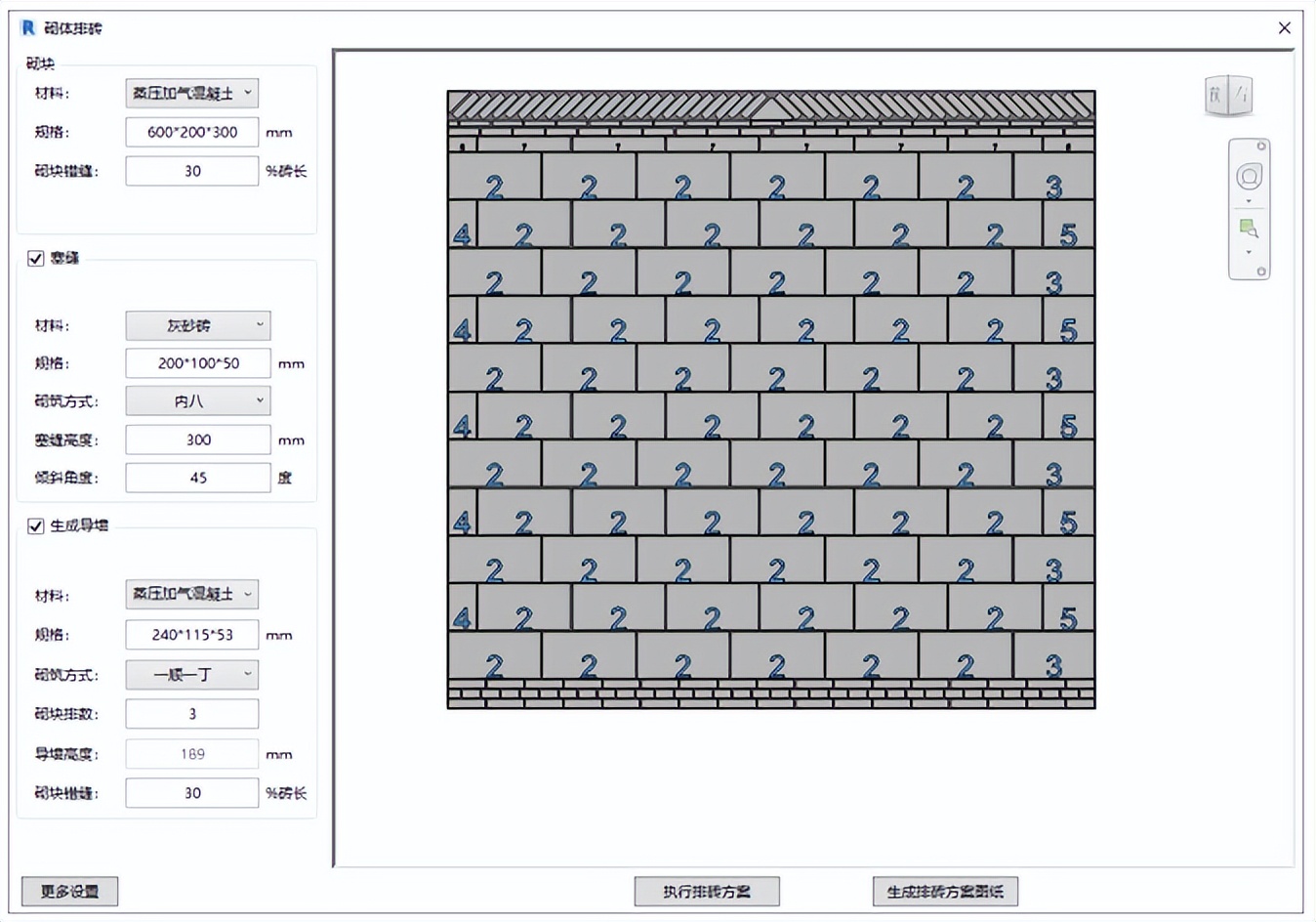

　　2. 设置好需要的数据，点击【执行排砖方案】。

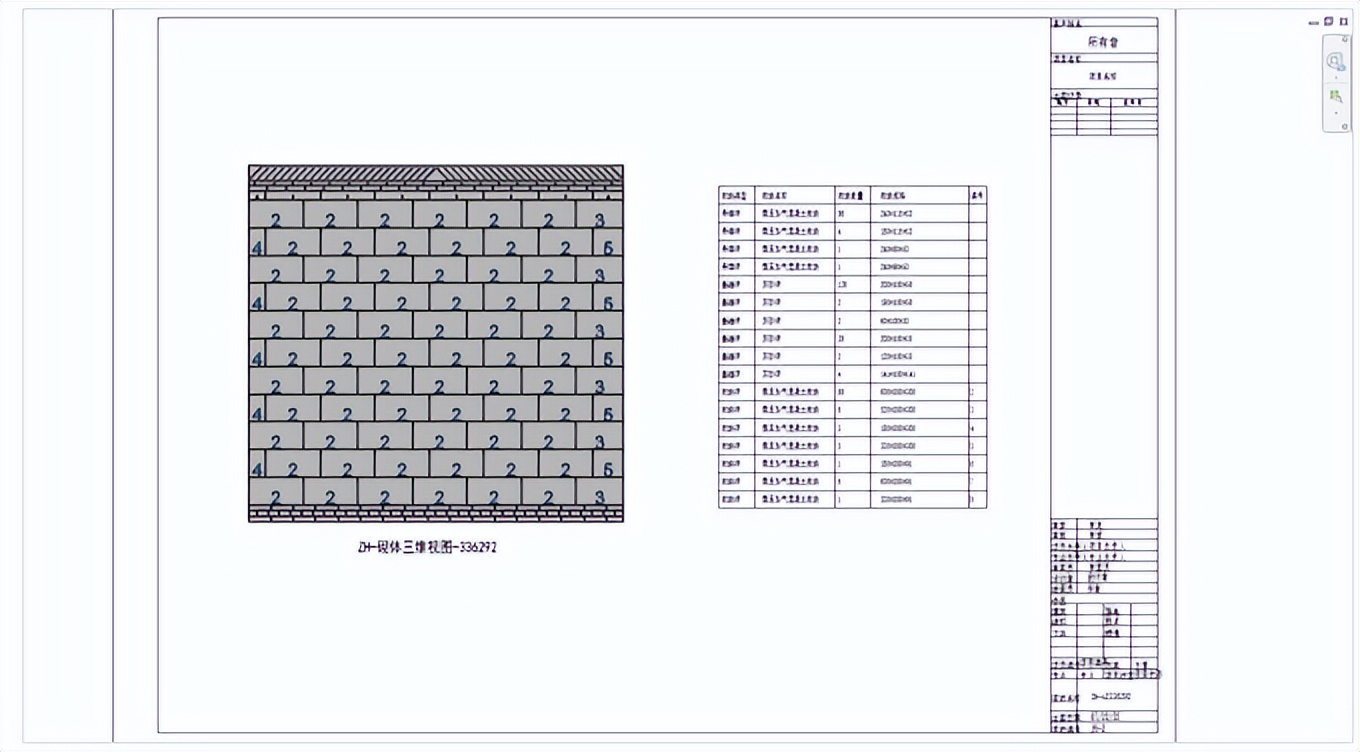

　　3.调整左边数据，多次排砖方案必选后，点击【生成排砖方案图纸】，完成排砖。
