1 实现方法

1.1 原理

1.1.1 字符定位

在Android移动端摄像头拍摄的图片是彩色图像，上传到服务器后为了读取到身份证上的主要信息，就要去除其他无关的元素，因此对身份证图像取得它的灰度图并得到二值化图。

对身份证图像的的二值化有利于对图像内的信息的进一步处理，可以将待识别的信息更加突出。在OpenCV中，提供了读入图像接口函数imread, 首先通过imread将身份证图像读入内存中：

id_card_img = cv2.imread(path_img)

之后再调用转化为灰度图的接口函数cvtColor并给它传入参数COLOR_BGR2GRAY,它就可以实现彩色图到灰度图的转换，代码如下

gray_id_card_img = cv2.cvtColor(color_img, cv2.COLOR_BGR2GRAY)
preprocess_bg_mask = PreprocessBackgroundMask(boundary)

转化为二值化的灰度图后图像如图所示：

在这里插入图片描述

转换成灰度图之后要进行字符定位，通过每一行进行垂直投影，就可以找到所有字段的位置，具体如下：

在这里插入图片描述
然后根据像素点起始位置，确定字符区域，然后将字符区域一一对应放入存放字符的列表中：

 vertical_peek_ranges = extract_peek_ranges_from_array(vertical_sum,minimun_val=40,minimun_range=1)vertical_peek_ranges2d.append(vertical_peek_ranges)

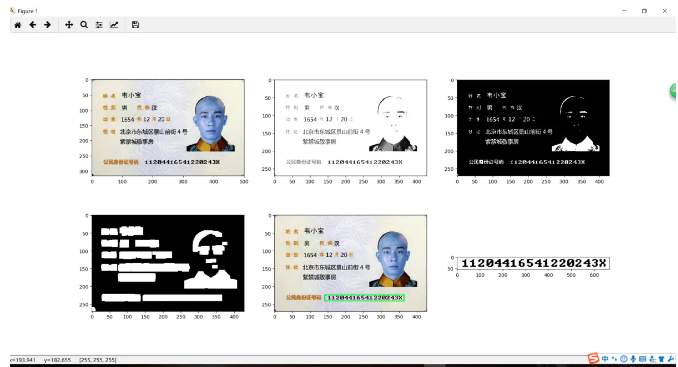

最后的效果图如图所示：

在这里插入图片描述

1.1.2 字符识别

身份证识别中，最重要的是能够识别身份证图像中的中文文字(包括数字和英文字母)，这里学长采用深度学习的方式来做：

1）身份证图像涉及个人隐私，很难获取其数据训练集。针对此问题，我采用获取身份证上印刷体汉字和数字的数据训练集的方法，利用Python图像库（PIL）将13类汉字印刷体字体转换成6492个类别，建立了较大的字符训练集；

2）如何获取身份证图片上的字符是在设计中一个重要问题。我采用水平和垂直投影技术，首先对身份证图像进行预处理，然后对图片在水平和垂直方向上像素求和，区分字符与空白区域，完成了身份证图像中字符定位与分割工作，有很好的切分效果；

3）在模型训练中模型的选择与设计是一个重要的环节，本文选择Lenet模型，发现模型层次太浅，然后增加卷积层和池化层，设计出了改进的深层Lenet模型，然后采用Caffe深度学习工具对模型进行训练，并在训练好的模型上进行测试，实验表明，模型的测试精度达到96.2%。

1.1.3 深度学习算法介绍

深度学习技术被提出后，发展迅速，在人工智能领域取得了很好的成绩，越来越多优秀的神经网络也应运而生。深度学习通过建立多个隐层的深层次网络结构，比如卷积神经网络，可以用来研究并处理目前计算机视觉领域的一些热门的问题，如图像识别和图像检索。

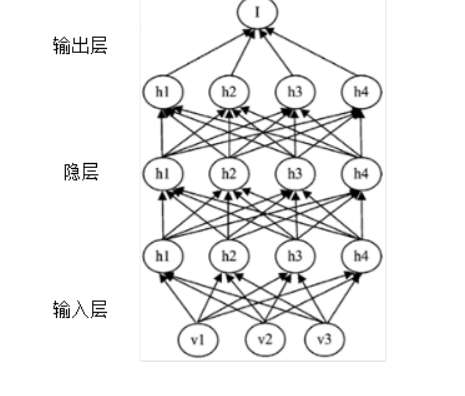

深度学习建立从输入数据层到高层输出层语义的映射关系，免去了人工提取特征的步骤，建立了类似人脑神经网的分层模型结构。深度学习的示意图如图所示

在这里插入图片描述

1.1.4 模型选择

在进行网络训练前另一项关键的任务是模型的选择与配置，因为要保证模型的精度，要选一个适合本文身份证信息识别的网络模型。

首先因为汉字识别相当于一个类别很多的图片分类系统，所以先考虑深层的网络模型，优先采用Alexnet网络模型，对于汉字识别这种千分类的问题很合适，但是在具体实施时发现本文获取到的数据训练集每张图片都是64*64大小的一通道的灰度图，而Alexnet的输入规格是224*224三通道的RGB图像，在输入上不匹配，并且Alexnet在处理像素较高的图片时效果好，用在本文的训练中显然不合适。

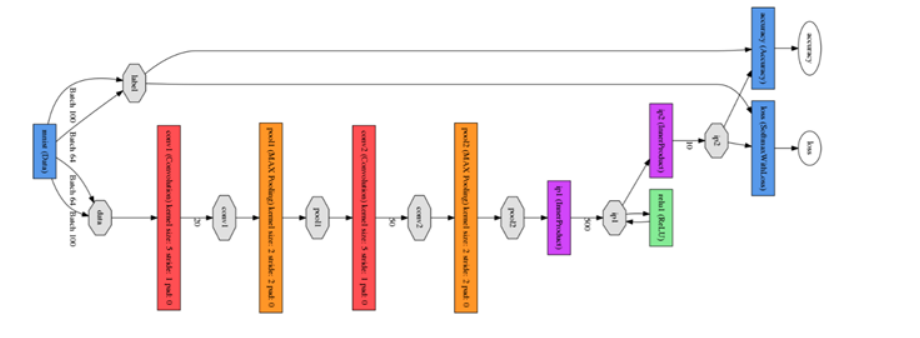

其次是Lenet模型，没有改进的Lenet是一个浅层网络模型，如今利用这个模型对手写数字识别精度达到99%以上，效果很好，在实验时我利用在Caffe下的draw_net.py脚本并且用到pydot库来绘制Lenet的网络模型图，实验中绘制的原始Lenet网络模型图如图所示，图中有两个卷积层和两个池化层，网络层次比较浅。

在这里插入图片描述

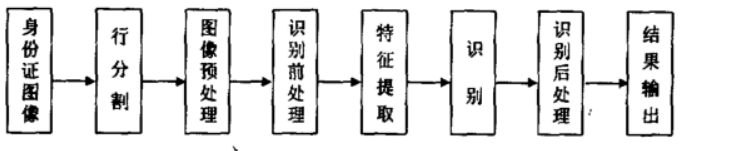

2 算法流程

在这里插入图片描述

3 部分关键代码

cv2_color_img = cv2.imread(test_image)##放大图片resize_keep_ratio = PreprocessResizeKeepRatio(1024, 1024)cv2_color_img = resize_keep_ratio.do(cv2_color_img)    ##转换成灰度图cv2_img = cv2.cvtColor(cv2_color_img, cv2.COLOR_RGB2GRAY)height, width = cv2_img.shape##二值化  调整自适应阈值 使得图像的像素值更单一、图像更简单adaptive_threshold = cv2.adaptiveThreshold(cv2_img, ##原始图像255,     ##像素值上限cv2.ADAPTIVE_THRESH_GAUSSIAN_C,  ##指定自适应方法Adaptive Method，这里表示领域内像素点加权和cv2.THRESH_BINARY,  ##赋值方法（二值化）11,  ## 规定领域大小（一个正方形的领域）2)   ## 常数C，阈值等于均值或者加权值减去这个常数adaptive_threshold = 255 - adaptive_threshold## 水平方向求和，找到行间隙和字符所在行（numpy）horizontal_sum = np.sum(adaptive_threshold, axis=1)## 根据求和结果获取字符行范围peek_ranges = extract_peek_ranges_from_array(horizontal_sum)vertical_peek_ranges2d = []for peek_range in peek_ranges:start_y = peek_range[0]  ##起始位置end_y = peek_range[1]    ##结束位置line_img = adaptive_threshold[start_y:end_y, :]## 垂直方向求和，分割每一行的每个字符vertical_sum = np.sum(line_img, axis=0)## 根据求和结果获取字符行范围vertical_peek_ranges = extract_peek_ranges_from_array(vertical_sum,minimun_val=40, ## 设最小和为40minimun_range=1)  ## 字符最小范围为1## 开始切割字符vertical_peek_ranges = median_split_ranges(vertical_peek_ranges)## 存放入数组中vertical_peek_ranges2d.append(vertical_peek_ranges)## 去除噪音，主要排除杂质，小的曝光点不是字符的部分filtered_vertical_peek_ranges2d = []for i, peek_range in enumerate(peek_ranges):new_peek_range = []median_w = compute_median_w_from_ranges(vertical_peek_ranges2d[i])for vertical_range in vertical_peek_ranges2d[i]:## 选取水平区域内的字符，当字符与字符间的间距大于0.7倍的median_w，说明是字符if vertical_range[1] - vertical_range[0] > median_w*0.7:new_peek_range.append(vertical_range)filtered_vertical_peek_ranges2d.append(new_peek_range)vertical_peek_ranges2d = filtered_vertical_peek_ranges2dchar_imgs = []crop_zeros = PreprocessCropZeros()resize_keep_ratio = PreprocessResizeKeepRatioFillBG(norm_width, norm_height, fill_bg=False, margin=4)for i, peek_range in enumerate(peek_ranges):for vertical_range in vertical_peek_ranges2d[i]:## 划定字符的上下左右边界区域x = vertical_range[0]y = peek_range[0]w = vertical_range[1] - xh = peek_range[1] - y## 生成二值化图char_img = adaptive_threshold[y:y+h+1, x:x+w+1]## 输出二值化图char_img = crop_zeros.do(char_img)char_img = resize_keep_ratio.do(char_img)## 加入字符图片列表中char_imgs.append(char_img)## 将列表转换为数组np_char_imgs = np.asarray(char_imgs)## 放入模型中识别并返回结果output_tag_to_max_proba = caffe_cls.predict_cv2_imgs(np_char_imgs)ocr_res = ""## 读取结果并展示for item in output_tag_to_max_proba:ocr_res += item[0][0]print(ocr_res.encode("utf-8"))## 生成一些Debug过程产生的图片if debug_dir is not None:path_adaptive_threshold = os.path.join(debug_dir,"adaptive_threshold.jpg")cv2.imwrite(path_adaptive_threshold, adaptive_threshold)seg_adaptive_threshold = cv2_color_img#        color = (255, 0, 0)
#        for rect in rects:
#            x, y, w, h = rect
#            pt1 = (x, y)
#            pt2 = (x + w, y + h)
#            cv2.rectangle(seg_adaptive_threshold, pt1, pt2, color)color = (0, 255, 0)for i, peek_range in enumerate(peek_ranges):for vertical_range in vertical_peek_ranges2d[i]:x = vertical_range[0]y = peek_range[0]w = vertical_range[1] - xh = peek_range[1] - ypt1 = (x, y)pt2 = (x + w, y + h)cv2.rectangle(seg_adaptive_threshold, pt1, pt2, color)path_seg_adaptive_threshold = os.path.join(debug_dir,"seg_adaptive_threshold.jpg")cv2.imwrite(path_seg_adaptive_threshold, seg_adaptive_threshold)debug_dir_chars = os.path.join(debug_dir, "chars")os.makedirs(debug_dir_chars)for i, char_img in enumerate(char_imgs):path_char = os.path.join(debug_dir_chars, "%d.jpg" % i)cv2.imwrite(path_char, char_img)
